Weer even een update,

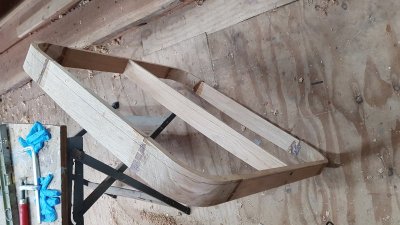

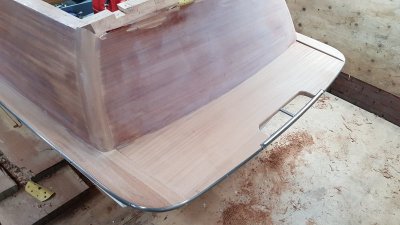

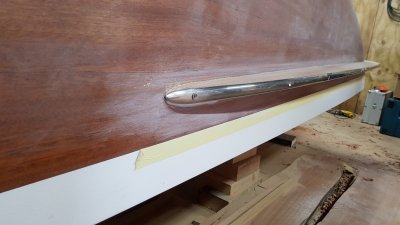

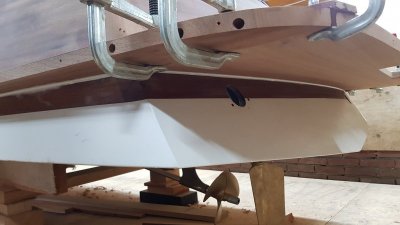

Het rvs voor het zwemplateau heb ik laten maken en ik ben begonnen met het motorluik of nou ja het frame.
De latjes die ik verlijmd had waren niet helemaal goed verlijmd (epoxy was al te ver heen) dus die moesten er weer uit. Nou scheelde het dat het toch beter kon door de ronding van de hoek door te zetten onder het latje zodat je hier niet op kops hout kijkt.

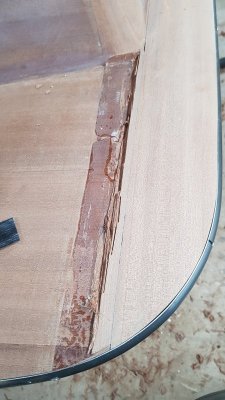

Latje eruit gesloopt hier kun je zien dat de verlijming mislukt was.

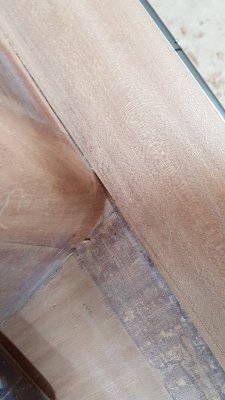

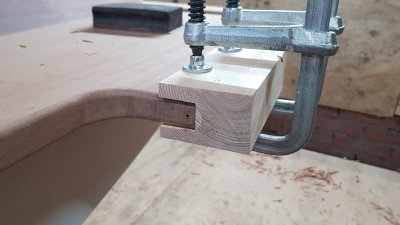

Hoekje meegepakt. met een beitel een mesje en een geslepen ijzerzaagje het hoekje eruit geprutst.

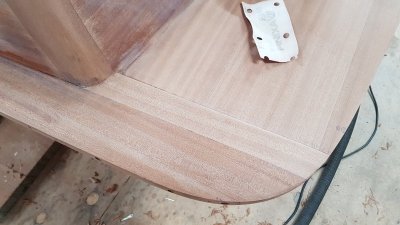

En het nieuwe latje erin gelijmd en geschaafd.
Langs de onderkant een fillet gelegd zodat daar een mooie radius in ligt voor de verf.

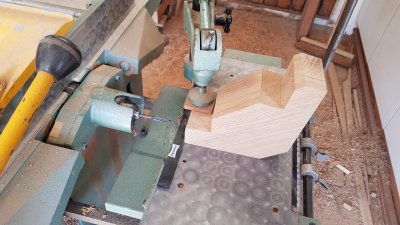

Hulpstukje gemaakt zodat ik op de rand kan boren. hier komt de greep in te liggen.

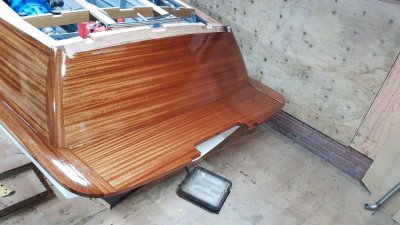

Rvs geplaatst en de laatste hand gelegd aan het houtwerk.
En 3 lagen lak erop gekwast als bescherming voor nu.

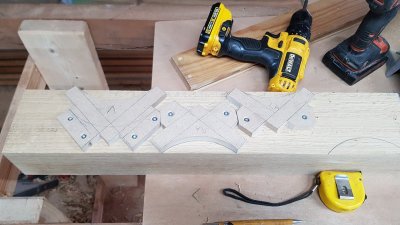

Hier het proces van hoe ik de ronde hoeken voor het luik frame heb gemaakt incl sponning. achteraf bleek dit niet te werken omdat de sponning schuin omhoog had moeten lopen ipv recht dus die heb ik er weer af moeten zagen en komen er nu apart op verlijmd dit is waar ik momenteel mee bezig ben.
en de klokken zijn ondertussen ook binnen.
Het rvs voor het zwemplateau heb ik laten maken en ik ben begonnen met het motorluik of nou ja het frame.
De latjes die ik verlijmd had waren niet helemaal goed verlijmd (epoxy was al te ver heen) dus die moesten er weer uit. Nou scheelde het dat het toch beter kon door de ronding van de hoek door te zetten onder het latje zodat je hier niet op kops hout kijkt.
Latje eruit gesloopt hier kun je zien dat de verlijming mislukt was.
Hoekje meegepakt. met een beitel een mesje en een geslepen ijzerzaagje het hoekje eruit geprutst.
En het nieuwe latje erin gelijmd en geschaafd.
Langs de onderkant een fillet gelegd zodat daar een mooie radius in ligt voor de verf.
Hulpstukje gemaakt zodat ik op de rand kan boren. hier komt de greep in te liggen.
Rvs geplaatst en de laatste hand gelegd aan het houtwerk.
En 3 lagen lak erop gekwast als bescherming voor nu.Hier het proces van hoe ik de ronde hoeken voor het luik frame heb gemaakt incl sponning. achteraf bleek dit niet te werken omdat de sponning schuin omhoog had moeten lopen ipv recht dus die heb ik er weer af moeten zagen en komen er nu apart op verlijmd dit is waar ik momenteel mee bezig ben.
en de klokken zijn ondertussen ook binnen.
Laatst bewerkt:
De "craftsmanship " straalt er vanaf !
En inderdaad de tekening van het hout maakt het echt af ... een dikke pluim van deze zijde, en hoed af
En inderdaad de tekening van het hout maakt het echt af ... een dikke pluim van deze zijde, en hoed af
Gaaf hoor! Onlangs voor het eerst ervaring met epoxy opgedaan (een workshop gehad). Heel interessant spul.
Bedankt! Ja epoxy is bijzonder spul. Ik heb ook al de nodige moeite gehad om het te gebruiken icm eiken (wat schijnbaar niet echt samen gaat kwam ik later achter). Maar in dit geval moest ik alleen die 2 latjes nog lijmen en dan ga je natuurlijk geen nieuwe lijm maken.... Gelukkig was het redelijk makkelijk te verhelpen.

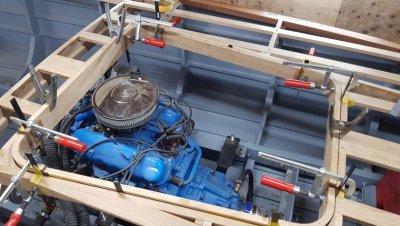

Het werk gaat langzaam verder, ik heb de afgelopen weken gewerkt aan het luik en het uitlijnen van het dek.
Het bleek dat er nogal wat plekken te laag lagen dus maar wat latjes gelijmd.

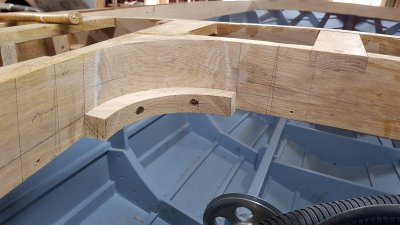

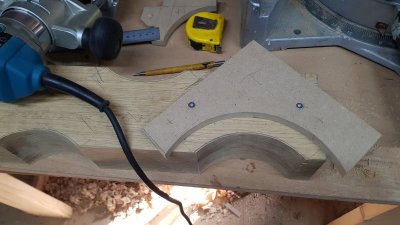

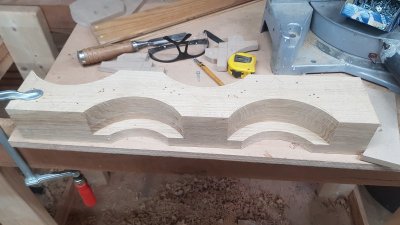

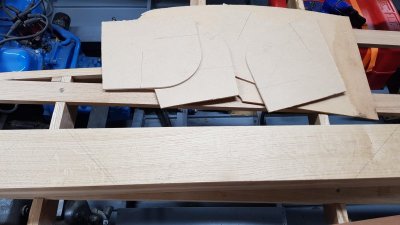

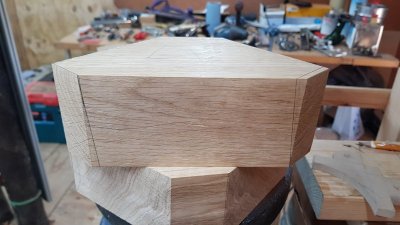

Eerst malletjes gemaakt van de ronding en deze gefreesd en daarna de dubbele ronding (die van het dek) overgenomen en rond geschuurd. Het is niet echt te zien maar deze klosjes lopen dus in 2 rondingen.
Voor het luik zelf de klossen gemaakt en op het dek uitgemeten waar de kamers voor de losse pennen moesten komen. Van de 8 pennen zijn er 5 zoals ze moesten en 3 die niet helemaal goed uitgelijnd zijn en dus in het zicht kwamen.

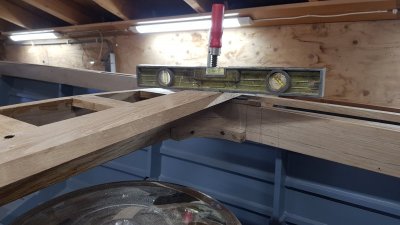

Alles uitgelijnd met het framewerk gepland voor een naad van 3mm dit is uiteindelijk tussen de 3.5-4mm geworden dus ik ben dik tevreden.

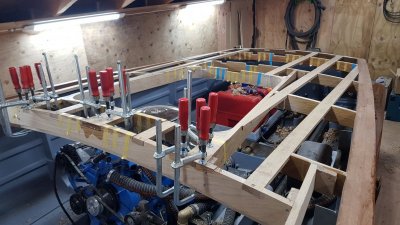

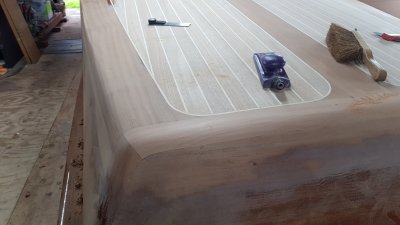

Eerst de bovenkant gelijk geschaafd met het dek en daarna deze overgenomen aan de onderkant na wat meer schaafwerk paste het in het frame. Langslatten erin gelijmd zodat het luik mooi stevig is, ik heb ervoor gekozen om voor het luik een andere maatvoering aan te houden dan de rest van het dek wat betreft de langslatten ivm het gewicht.
Als je zo de foto's bekijkt lijkt het niet zo moeilijk maar ik ben toch meerder dagen bezig geweest om die dubbele ronding van het luik uit te denken. Een volgende keer zou ik de ronde hoeken korter houden dit maakt de ronding in de ronding iets minder extreem en maakt het luik net wat steviger (nerf oriëntatie).
Het bleek dat er nogal wat plekken te laag lagen dus maar wat latjes gelijmd.
Eerst malletjes gemaakt van de ronding en deze gefreesd en daarna de dubbele ronding (die van het dek) overgenomen en rond geschuurd. Het is niet echt te zien maar deze klosjes lopen dus in 2 rondingen.
Voor het luik zelf de klossen gemaakt en op het dek uitgemeten waar de kamers voor de losse pennen moesten komen. Van de 8 pennen zijn er 5 zoals ze moesten en 3 die niet helemaal goed uitgelijnd zijn en dus in het zicht kwamen.
Alles uitgelijnd met het framewerk gepland voor een naad van 3mm dit is uiteindelijk tussen de 3.5-4mm geworden dus ik ben dik tevreden.
Eerst de bovenkant gelijk geschaafd met het dek en daarna deze overgenomen aan de onderkant na wat meer schaafwerk paste het in het frame. Langslatten erin gelijmd zodat het luik mooi stevig is, ik heb ervoor gekozen om voor het luik een andere maatvoering aan te houden dan de rest van het dek wat betreft de langslatten ivm het gewicht.
Als je zo de foto's bekijkt lijkt het niet zo moeilijk maar ik ben toch meerder dagen bezig geweest om die dubbele ronding van het luik uit te denken. Een volgende keer zou ik de ronde hoeken korter houden dit maakt de ronding in de ronding iets minder extreem en maakt het luik net wat steviger (nerf oriëntatie).
Laatst bewerkt:
Bedankt, dat luik heeft wel de nodige denk uurtjes opgeleverd maar ben er erg blij mee dat dit zo gelukt is. Volgens tekening had er een rechthoekig luik in gekomen met haakse hoeken maar dat vond ik niet helemaal bij de lijnen van de boot passen.
De planning is dat het project 2 jaar zou gaan duren dat zet de deadline op november dit jaar. Echter heb ik geen ervaring met dit soort projecten dus het was meer een streefdatum dan ook echt zo gepland. En als het begin voorjaar volgend jaar wordt is er nog niks aan de hand.
De planning is dat het project 2 jaar zou gaan duren dat zet de deadline op november dit jaar. Echter heb ik geen ervaring met dit soort projecten dus het was meer een streefdatum dan ook echt zo gepland. En als het begin voorjaar volgend jaar wordt is er nog niks aan de hand.

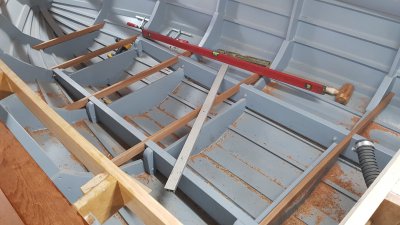

De vloer ligt er nu ook (tijdelijk) in. ik werd er een beetje flauw van om steeds maar weer over de spanten te klauteren dus heb het schema even omgegooid en ben de vloer eerst maar een gaan maken.

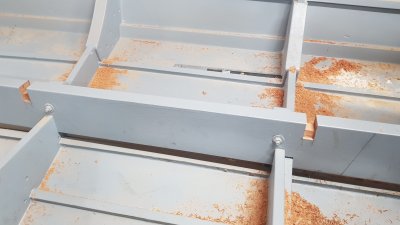

Ik vond de constructie op tekening niet geweldig, de vloer zou alleen ondersteund worden door de2 motorbalken en zou op de stijfheid van het multiplex moeten blijven hangen. Dus ik heb maar wat vloerbalkjes gemaakt en deze direct gebruikt om een extra verbinding te maken tussen spant en motorbalk. Het zal misschien niks tot weinig toevoegen maar dit leek me de handigste methode om de vloerbalken te plaatsen.
Ik wou niet de volle 4cm uit de motorbalk weghalen op dat punt omdat daar al een inkeping zit voor de "floorboards" Het lijkt op de foto misschien wat link maar de sponning is 17mm diep en de inkeping gaat maar 5mm in de balken (net genoeg om te dragen) +/- 2/3van de motorbalk staat daar nog.

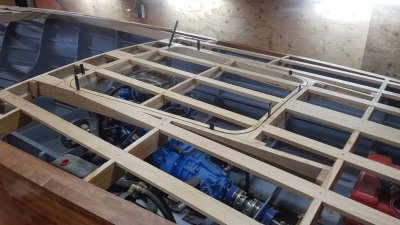

Balkjes erin en uitgelijnd. In het midden zal later nog een framewerkje komen voor luiken om bij de bilge te kunnen maar ik heb nog niet echt een idee van de indeling dus dat komt later.

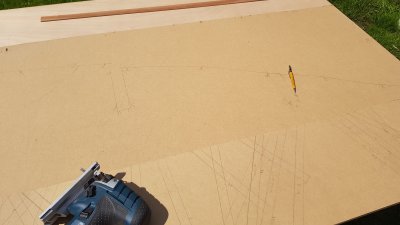

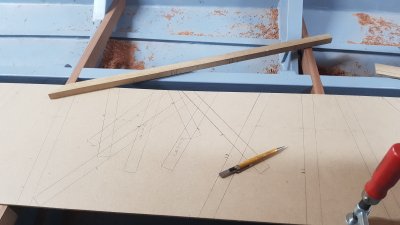

Ik zag laatst ook het filmpje wat hier gedeeld werd met de "ticking stick" en heb het direct maar geprobeerd voor de platen. Niet super precies maar dat had ik ook niet verwacht maar zeker een goed begin van de mal. Na een aantal pogingen had ik de vorm goed voor de onderkant van de vloer. Daarna met een zweihaak de hoeken over genomen voor de bovenkant van de plaat (hoek pakken, aftekenen, vloerdikte erbij optellen en uitzetten op de mal) en dan krijg je ongeveer dit,
en uiteindelijk dit,

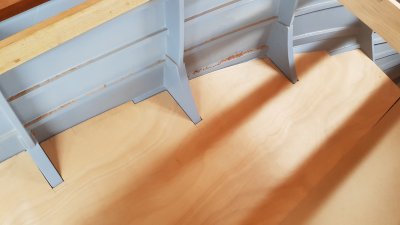

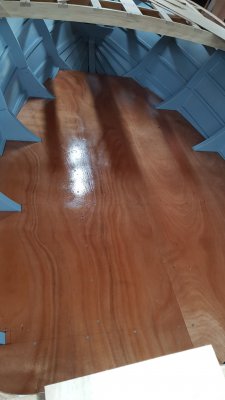

Vloer even in de imgregneer gezet tegen het vieslopen hier komt later of hout opgelijmd on een andere vloerbedekking.
Verder bezig geweest met de uitlaat wat een vaste rvs buis is voor het grootste gedeelte maar dat is voor later.
Ik vond de constructie op tekening niet geweldig, de vloer zou alleen ondersteund worden door de2 motorbalken en zou op de stijfheid van het multiplex moeten blijven hangen. Dus ik heb maar wat vloerbalkjes gemaakt en deze direct gebruikt om een extra verbinding te maken tussen spant en motorbalk. Het zal misschien niks tot weinig toevoegen maar dit leek me de handigste methode om de vloerbalken te plaatsen.
Ik wou niet de volle 4cm uit de motorbalk weghalen op dat punt omdat daar al een inkeping zit voor de "floorboards" Het lijkt op de foto misschien wat link maar de sponning is 17mm diep en de inkeping gaat maar 5mm in de balken (net genoeg om te dragen) +/- 2/3van de motorbalk staat daar nog.
Balkjes erin en uitgelijnd. In het midden zal later nog een framewerkje komen voor luiken om bij de bilge te kunnen maar ik heb nog niet echt een idee van de indeling dus dat komt later.
Ik zag laatst ook het filmpje wat hier gedeeld werd met de "ticking stick" en heb het direct maar geprobeerd voor de platen. Niet super precies maar dat had ik ook niet verwacht maar zeker een goed begin van de mal. Na een aantal pogingen had ik de vorm goed voor de onderkant van de vloer. Daarna met een zweihaak de hoeken over genomen voor de bovenkant van de plaat (hoek pakken, aftekenen, vloerdikte erbij optellen en uitzetten op de mal) en dan krijg je ongeveer dit,
en uiteindelijk dit,
Vloer even in de imgregneer gezet tegen het vieslopen hier komt later of hout opgelijmd on een andere vloerbedekking.
Verder bezig geweest met de uitlaat wat een vaste rvs buis is voor het grootste gedeelte maar dat is voor later.
Ziet erg goed uit! Mooi om te zien dat alles puur handwerk is, machines doen niet zo veel met rondingen..
Ik had een vraagje, heb jij onder zwemplateau ook nog knietje tov de spiegel gemaakt oid? Of is die stevig genoeg met de zijkanten doorlopend? Zelf wil ik dit ook gaan maken op een polyester boot, alleen twijfel ik of het niet gaat door buigen naar beneden tov spiegel?
Groet, Wander
Ik had een vraagje, heb jij onder zwemplateau ook nog knietje tov de spiegel gemaakt oid? Of is die stevig genoeg met de zijkanten doorlopend? Zelf wil ik dit ook gaan maken op een polyester boot, alleen twijfel ik of het niet gaat door buigen naar beneden tov spiegel?
Groet, Wander
Bedankt. Er komen inderdaad 2 steuntjes onder voor de zekerheid. Het zwemplateau is op zich sterk zat maar geeft toch meer rust als je weet dat het ondersteund wordt.

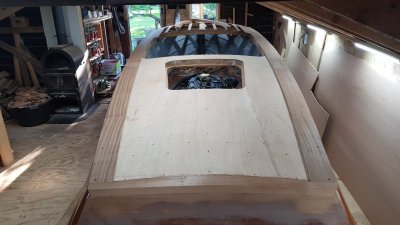

En weer een stapje verder. De laatste tijd bezig geweest met het dek oftewel veel schuren/schilderen van alle dekspanten nou ik er nog enigszins bij kon. Na wat werk aan de spanten zelf is dit nu ook mooi in lijn en ben ik begonnen aan het dek zelf.

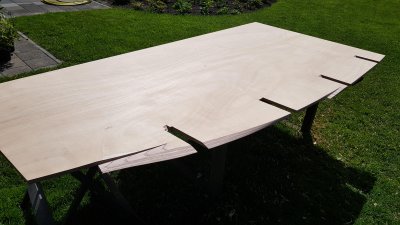

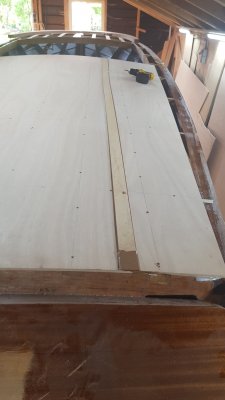

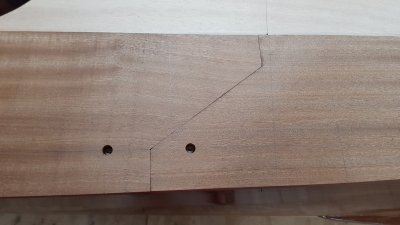

Aangezien 1 plaat niet breed genoeg was heb ik er 2 aan elkaar gezet met een schuine liplas, in eerste instantie wou ik ze op een langsspant koud tegen elkaar schroeven maar vond dat toch niet echt een nette oplossing. Achteraf viel de liplas nog wel mee om te maken.

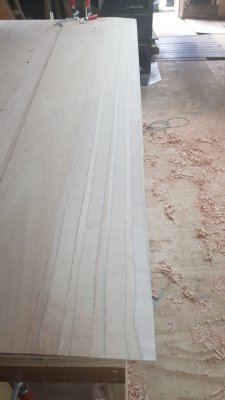

De liplas maar op het dek samengevoegd zo kon ik de boel het makkelijkst klemmen. Latje erbovenop is tegen het openstaan van de verbinding hier zitten de kunststof spijkers weer in dus geen gedoe met stalen spijkers verwijderen. Achteraf was dit ook de beste manier om de liplas te verlijmen aangezien het nu uit zichzelf al iets bol heeft gelijmd naar het dek wat weer scheelt met het vastzetten later.
Daarna de achterste balk eindelijk kunnen verlijmen deze lag al ruim een maand te wachten ook moest hier nog een sponning in gefreesd worden.

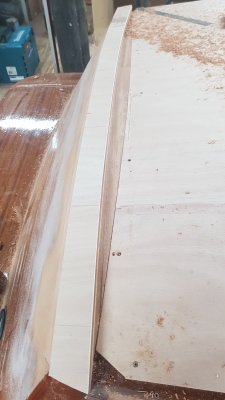

En hier de 2 gangboorden, de achterste compleet en de middelste moeten nog pas gemaakt worden naar voren. Ook vond ik een rechte overgang tussen de planken wat simpel dus maar een soort liplas ervan gemaakt doet verder constructief niks maar ziet er wel leuk uit
.
