Van kleine garage naar klein maar fijne werkplaats

[Erik van Voorst]

Uhhhh...bedankt maar die Youtube-wereld was al een tijdje geleden open gegaan zoals je in mijn mailtje kunt lezen.
Het ging er mij juist om dat je zoiets op DIT forum leuk kunt lezen/delen of naslaan.



[Bert Vanderveen]

Tja, routerlifts, of in goed nederlands freesopduwers — die zijn in zelfmaak meestal van de volgende types:
1. autokrik eronder
2. wormdraad-gedreven
3. met schaarmechaniek uitgerust
en dan vergeet ik er vast wel wat.
In ieder geval: zelf maken is veel werk, tegen weinig gebruiksgemak.
Vanuit die conclusie heb ik een ready-to-go oplossing gekocht. (En die nog niet gebruikt, trouwens.)



[Erik van Voorst]

Ready to go...dat noem ik toch de Kreg, Incra, Rockler en Jessem Routerliften....dus een van deze gekocht ?
Mijn bouw is dus gebaseerd op de worm/draadeind
aangedreven versies met op/in de freesplaat de afstelling zoals bovengenoemden...dus toch gebruikersgemak straks (hoop ik).

inderdaad erg veel werk maar ja....wel erg leuk op zelf te doen.



[Erik van Voorst]

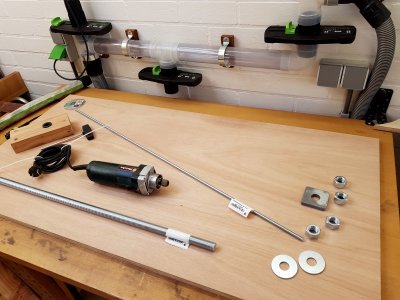

Enfin de aftrap voor mijn lift welke later of in een tafeltje of in mijn assembly tafel wordt gebouwd.
ik maak hem uit laagjes multiplex welke verlijmd en op strategische plekken geschroefd worden.
Het wordt een doos in een doos montage zoals Jay alleen geen hefboomconstructie.
De stofafzuiging wordt vanuit de doos afgezogen dus vanaf onderen...ook zoals bij Jay.
De op en neer beweging van de frees wordt gedaan met een M20 draadeind bedienbaar van bovenaf (de freesplaat)
Een dedicated freesmachine van Metabo gebruik ik voor deze uitdaging.



[Erik van Voorst]

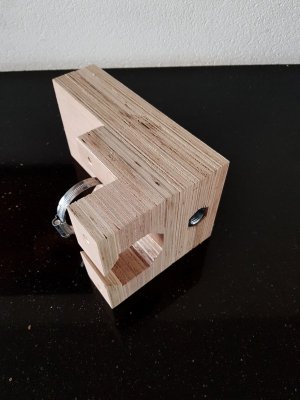

Behuizing veilig en strak klemmen was ook nog een dingetje wat dit machientje heeft richeltjes en loopt ook nog eens taps toe en heeft zijn aan/uit knop op de meest ongelukkige plaats zitten.
De geleiding van de freesbehuizing wordt door het draadeind gedaad welke draait in een schroef boven en onder aan de behuizing deze schroeven zitten opgesloten in het hout door 30 graden gezaagde delen.



[Erik van Voorst]

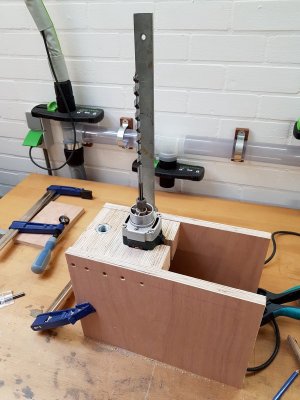

Voor het zeer belangrijke deel namelijk het haaks richten heb ik er even een slangenboor in gezet.



[BuSpu]

Hoi Erik,

Volgens mij maak je je het niet gemakkelijk met deze machine.
Ik heb zelf ook even gekeken op youtube en het valt me op dat voor de geleiding mensen vaak de geleiding van de frees zelf gebruiken, wel zo handig. Doe mogelijkheid heb jij met deze machine niet.

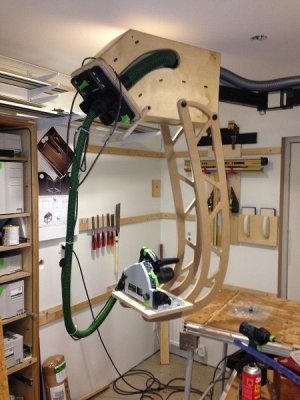

Even los van dit topic maar misschien zitten er leuke ideeën in, ik kwam deze foto nog tegen op internet:



[Eric55]

Sorry, maar bijlage's zijn niet te lezen...



[Bert Vanderveen]

Ready to go...dat noem ik toch de Kreg, Incra, Rockler en Jessem Routerliften....dus een van deze gekocht ?

Sorry, zag deze vraag niet eerder… Ik heb een Festool CMS OF2200 gekocht. Leek me handiger dan een standalone of een ander merk, omdat ik een VL aan mijn MFT heb hangen & nu flexibeler ben (heb zowel TS55 insert als eentje voor de decoupeerzaag).



[Erik van Voorst]

Okay duidelijk Bert snap um.

Voor mij worden het mijn eerste freeservaringen en vind het erg leerzaam om in detail alles te gaan begrijpen.....bij genoeg ervaring zal het mooiere spul wel naar binnengedragen worden (als ik het tenminste ten gelde weet te maken)

@eric55
bedoel je mijn bijdragen...ik kon deze wel zelf zien..maar heb ze nu gedelete en weer opnieuw geupload is het nu in orde ?

@BuSpu...ken deze tip ....eerder gezien..slim opgelost.



[Erik van Voorst]

Ik vond de aangedragen oplossingen op youtube om het 20 mm draadeind op en neer te bewegen niet mooi..zowel het eraanslijpen van een hexagonaal als het erin boren/slaan van een bit.

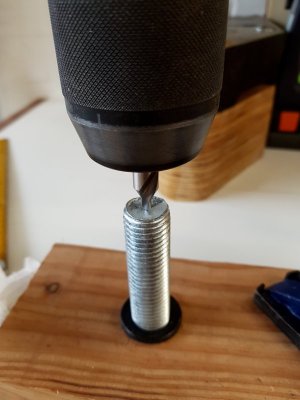

ik kwam op het idee om er dan maar M10 draad in te tappen en er een inbusbout in te draaien en te borgen.
Zo is het draadeind van bovenaf met een zwengel of inbussleutel goed bestuurbaar.



[Erik van Voorst]

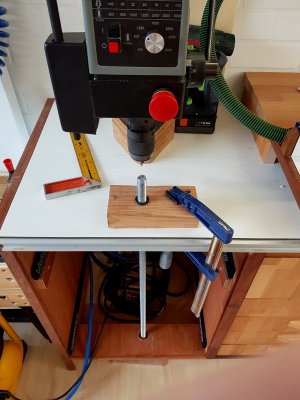

Centreren is erg belangrijk natuurlijk.


- - - Updated - - -

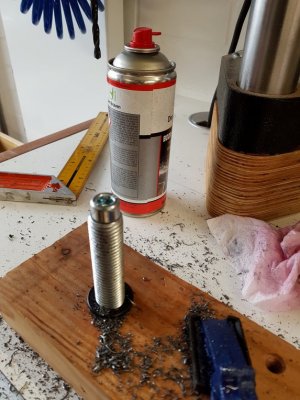

En voila...


- - - Updated - - -

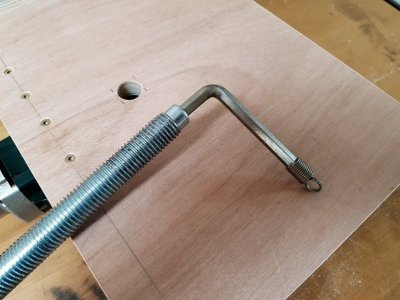

Prima aansluiting met de sleutel.



[Eric55]

Yep..... Die twee zijn nu wel te zien!
Ik volg dit even, want ik wil ook nog een freestafel maken!



[Erik van Voorst]

Okay...en de laatste vier pics ook in orde ?



[Eric55]

Ook te zien...
Mooie oplossing zo om die spindel zo te maken!



[Dunhans]

Hoe heb je de inbus bout geborgd ? Ik heb ooit hetzelfde gedaan en geborgd met rode loctite maar toch liep hij los. Mss even een laspuntje erop leggen



[SjoerdvR]

Hoe heb je de inbus bout geborgd ? Ik heb ooit hetzelfde gedaan en geborgd met rode loctite maar toch liep hij los. Mss even een laspuntje erop leggen

groene loctite gebruiken en hard aandraaien



[L.N.]

Waarom heb je gekozen voor draadeind en niet voor een CNC-spindel? Die laatste loopt veel soepeler. Het kost wel wat meer, maar het valt mee als je die uit China haalt. Ik was ongeveer €25 kwijt.



[cverkooyen]

Een trapezium spindel kan je ook sneller verstellen door de grotere spoed



[Erik van Voorst]

Hoe heb je de inbus bout geborgd ? Ik heb ooit hetzelfde gedaan en geborgd met rode loctite maar toch liep hij los. Mss even een laspuntje erop leggen

ik ga vanaf de zijkant in een draadeind even een tapje maken met een borgschroefje.

ik heb het draadeind genomen omdat dit mijn eerste try out is en ik van metaalbewerking en kennis nog niet veel kaas heb gegeten.
