Van kleine garage naar klein maar fijne werkplaats

[Erik van Voorst]

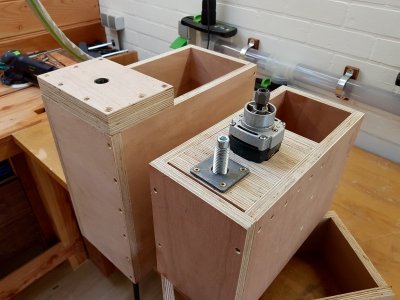

Het box-in-box systeem begint vorm te krijgen. De achterste doos is natuurlijk de onderzijde maar dat spreekt.
Er zit daar een dikke bushing in die ik nog had liggen (was een 20mm boormal)



[Erik van Voorst]

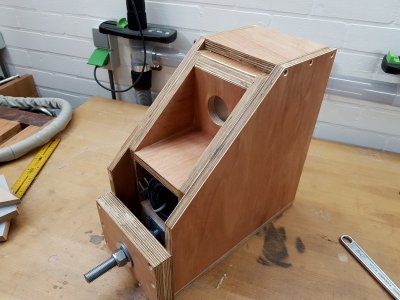

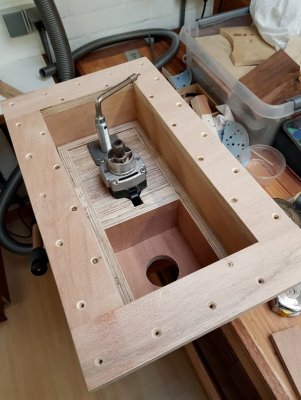

Zo de lift is klaar en werkt zeer goed zonder echt kracht te moeten uitoefenen..gaat goed soepel.

Ook de voorziening van stofafzuiging gemaakt.

Ik laat nog wat draadeind zitten om eventueel nog te kunnen aanpassen...tafel waar hij in komt is nl. 4 cm dik.



[Erik van Voorst]

De ophangkraag ook gereed met aan twee kanten gesouvreind tegen spinters,welke voor oneffenheden kunnen zorgen, hij moet nl. zeer vlak tegen te onderkant tafel komen zodat alles in de haak blijft.



[DitchDeurne]

Waarom heb je gekozen voor draadeind en niet voor een CNC-spindel? Die laatste loopt veel soepeler. Het kost wel wat meer, maar het valt mee als je die uit China haalt. Ik was ongeveer €25 kwijt.

zou zoiets ook werken? https://reprapworld.nl/products/lineaire_beweging/leadscrew_8mm_50cm/
maar waarvoor dient dan deze moer? https://reprapworld.nl/products/tr8x2_leadscrew_nut_8mm_anti_backlash/



[cverkooyen]

Niet alle soorten trapezium draad spindels zijn zelfremmend, vandaar de speciale moer



[WR1944]

Die spindels zijn in principe beter geschikt voor lineaire verplaatsingen dan "ordinaire" draadstangen. Echter hebben veel van die spindels een steile draad van soms 8 mm per omwenteling. Dat is niet prettig als je nauwkeurig wilt instellen. Ze bestaan ook in 2 mm bij een 8 mm spindel en dat werkt al veel beter. M'n Triton heeft zo'n spoed. Die speciale moer met de veer is bedoeld voor een spelingvrije beweging. De speling tussen moer en draad wordt zo naar één kant gedrukt. Zelfremmendheid is bij stappenmotoren niet belangrijk omdat de stappenmotoren zelf tot een zekere hoogte zelfremmend zijn. Door het gewicht van de frees en de omringende constructie zal de speling toch wel naar één kant worden gebracht door de zwaartekracht bij verticaal gebruik.



[jaap]

Nog niet eerder zo gezien, maar wel een mooie oplossing, out of the box. Ben heel benieuwd naar het eindresultaat.

jaap



[DitchDeurne]

Niet alle soorten trapezium draad spindels zijn zelfremmend, vandaar de speciale moer

Die spindels zijn in principe beter geschikt voor lineaire verplaatsingen dan "ordinaire" draadstangen. Echter hebben veel van die spindels een steile draad van soms 8 mm per omwenteling. Dat is niet prettig als je nauwkeurig wilt instellen. Ze bestaan ook in 2 mm bij een 8 mm spindel en dat werkt al veel beter. M'n Triton heeft zo'n spoed. Die speciale moer met de veer is bedoeld voor een spelingvrije beweging. De speling tussen moer en draad wordt zo naar één kant gedrukt. Zelfremmendheid is bij stappenmotoren niet belangrijk omdat de stappenmotoren zelf tot een zekere hoogte zelfremmend zijn. Door het gewicht van de frees en de omringende constructie zal de speling toch wel naar één kant worden gebracht door de zwaartekracht bij verticaal gebruik.

Dus als ik het goed begrijp moet je de moer bevestigen aan het liftplateau waar de frees aanhangt? Ik ben zo niet technisch onderlegd



[Erik van Voorst]

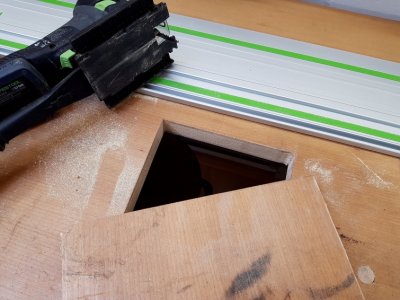

vandaag een gat in de 4cm tafel gezaagd en de bak opgehangen en plateau erin.


- - - Updated - - -

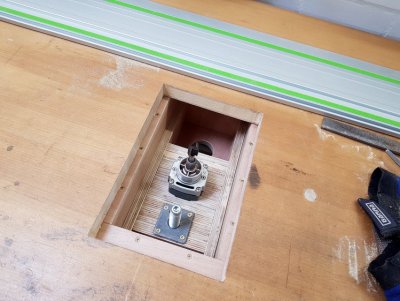

Eindelijk op zijn plek


- - - Updated - - -

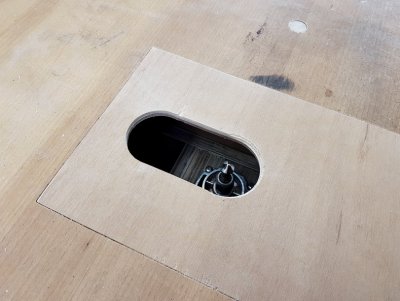

Deksel erop



[Eric55]

Mooie oplossing, maar waarom zo'n groot gat?? En geen twee kleintjes...



[Bert Vanderveen]

Mooie oplossing, maar waarom zo'n groot gat?? En geen twee kleintjes...

Omdat anders de kop van de frees en de as van de hendel te diep blijven om te kunnen gebruiken (de frees, niet de hendel) lijkt me : )



[Erik van Voorst]

komt nog een Fence overheen dan is het gat aanzienlijk kleiner maar nog wel goed genoeg voor de stofafzuiging vanuit de onderkant.



[Erik van Voorst]

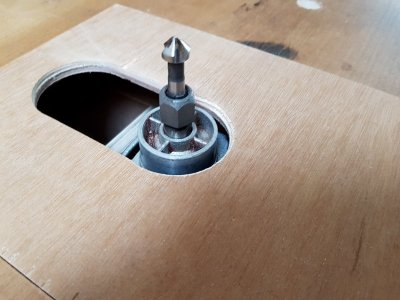

nog even een foto voor wat betreft vragen omtrent " Het Gat"



[Erik van Voorst]

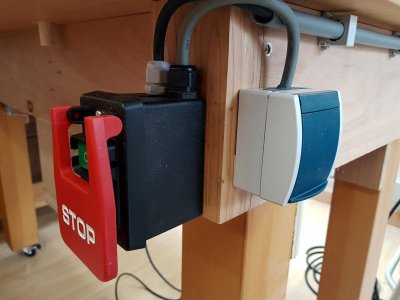

Ook een Noodstopschakelaar gebouwd welke bij AAN tevens de Festool stofafzuiging activeert.



[Erik van Voorst]

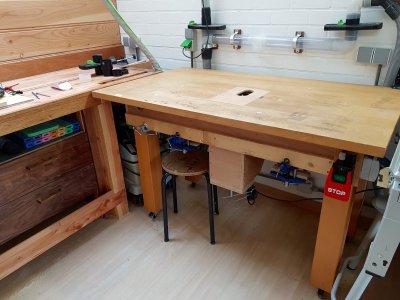

Overzicht van mijn Frees/Assembly Tafel zo ver.
Snoer van de machine wat nu nog hangt wordt natuurlijk straks even netjes veilig geleid...moest eerst veel uitproberen en vond het even genoeg voor vandaag.
Waar je het doorzichtige T-stuk ziet komt een Festool blastgate en een D50 slang naar onderkant freesmachine....dat is nog in bestelling.



[fantic]

Wat ik gedaan heb in mijn freestafel is, in dat gat een aantal plaatjes trespa op maat gemaakt met een gat erin voor verschillende functies, farondfrees vrij groot gat tec, die kun je er dan uit lichten voor het wisselen van de frees. je maakt het plaatje trespa net groter dan het gat en freest heen randje in de rand vanhet gat waar het trespa invalt. zo krijg je een aantal pasvorm plaatjes die simpel te wiesselen zijn en zorgen dat je geen gat in je tafe hebt waar je aan het frezen bent.



[SebMeijer84]

Waar heb je de noodschakelaar vandaan?



[Spaander]

Ziet er goed uit Erik mooi gedaan, is de tafel niet te lang als je van de zijkant een lang stuk moet frezen?
Ik bedoel hiermee dat je dan te ver moet rekken met je lichaam.
Mvg, .



[Erik van Voorst]

Noodschakelaar bij Baptist.
Tafel staat op wieltjes praktijk zal de veranderingen wel meebrengen...
Verschillende plaatjes was ik inderdaad van plan...zelfs eentje met alleen een vingergat voor als ik niet frees.



[L.N.]

Noodschakelaar bij Baptist.
Tafel staat op wieltjes praktijk zal de veranderingen wel meebrengen...
Verschillende plaatjes was ik inderdaad van plan...zelfs eentje met alleen een vingergat voor als ik niet frees.

Dat is inderdaad een fijne schakelaar. Ik heb er 1 op mijn freestafel en 1 op mijn vandiktebank. De mijne komen van Aliexpress en daar zijn ze wat goedkoper. Zoek op Ali naar KJB17B of KJB17B-16. De eerste geeft meer resultaten, maar dat zijn niet allemaal de juiste.
