Restauratie gietijzeren lintzaag Kichner uit 1900

[oscarlottum]

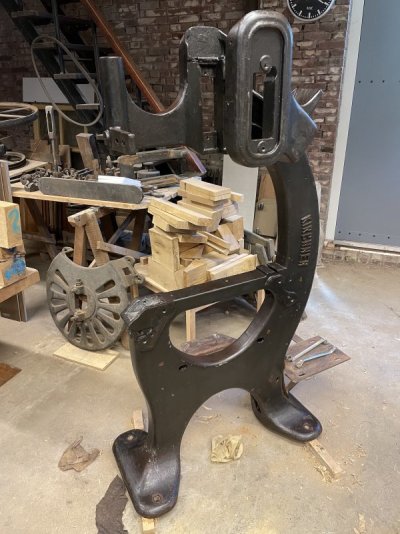

Hallo, al even niks gepost... De motor is als nieuw terug van de revisie en kan weer jaren mee is mij beloofd, dus die gaat weer aan de zaag. De zaag zelf is gestript en staat klaar om geschuurd te worden. Ik ga 'm een nieuwe 2K machine laklaag geven. Waarschijnlijk donker antraciet (de orginele kleur) met een wat petrol-achtige schijn erdoor, of hartstikke zwart. Twijfel nog.
We hebben net het hoge water van de maas overleefd, vloer van de werkplaats was toch nog net iets nat geworden. Gelukkig staat gepland dat de vloer daar nog iets omhoog gaat. M'n vakantie begint over 2 weken, dan ga ik m'n veranda af bouwen, dan nog het dak van de werkplaats aanpakken (niet geisoleerd en lekt), binnenmuur zetten, werkplaats vloer verhogen,... ik kan m'n lol op haha



[ac445ab]

Hallo,
my name is Giuliano and I’m from Italy. Sorry if I am writing in English..
Your Kirchner HNA is really stunning and I am following this project with interest.

I am restoring an old kirchner bandsaw too. A smaller one than yours (350 mm wheels). Mine is a HNC model from 1930s. Of the two wheels only the upper one has a groove on the surface, whereas the lower one has a flat surface. Is the same for yours?
However on both wheels I found a rigid plastic tyre.
Have you re-tired your bandsaw? How?

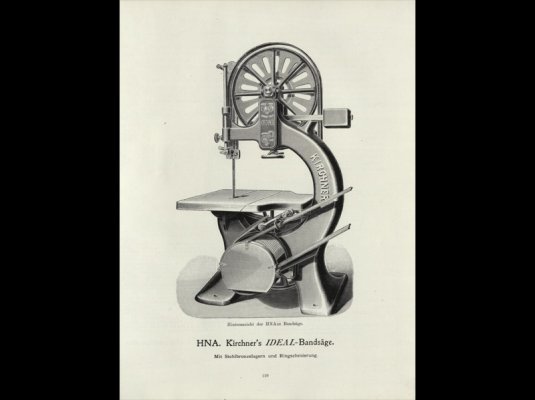

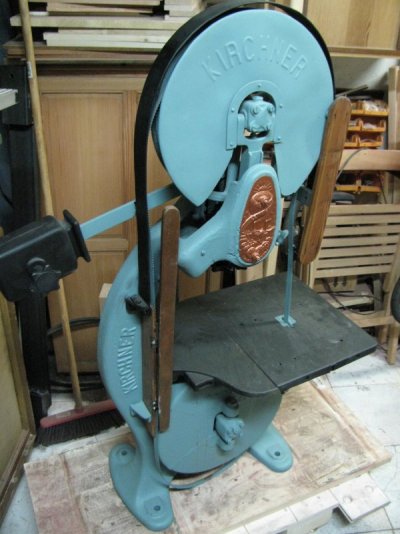

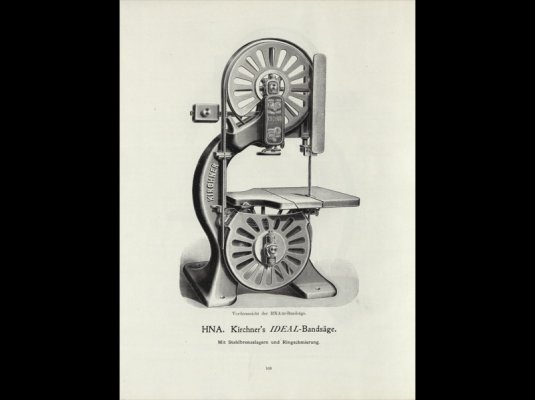

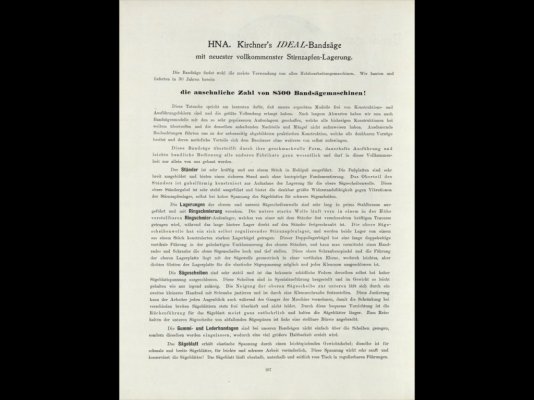

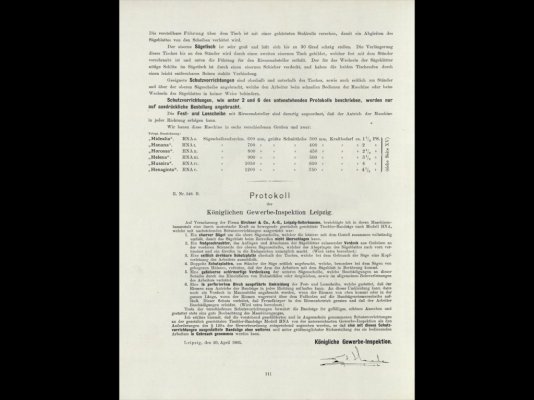

Mine was covered of a unplesant azur paint. Attached pics of bandsaw as found and of how actually has been becoming In its original color. Moreover I had some draws and text about your HNA (attached too).
Thank you so much

Giuliano



[oscarlottum]

@ac445ab
Hi Giuliano, thank you for the photo's, very nice. My saw wheels don't have grooves. Flat with a texture on it. I'm going to replace the tires, not done jet. Take a look here: Youtube tires bandsaw
Do you have a photo of the saw as it is completed?



[chevy66]

Giuliano, i have the same kirchner band saw. Both my wheels have a groove. I have used the tires for a jet band saw. I had to cut them a little smaller, to fit in the groove. If i remember correctly, the groove is 19 mm. I did not glue them.



[ac445ab]

@ac445ab
Hi Giuliano, thank you for the photo's, very nice. My saw wheels don't have grooves. Flat with a texture on it. I'm going to replace the tires, not done jet. Take a look here: Youtube tires bandsaw
Do you have a photo of the saw as it is completed?

Thank you. I will do and post the photos when the bandsaw will be complete. Regards



[ac445ab]

Giuliano, i have the same kirchner band saw. Both my wheels have a groove. I have used the tires for a jet band saw. I had to cut them a little smaller, to fit in the groove. If i remember correctly, the groove is 19 mm. I did not glue them.

Hallo,
19 mm: yes, it’s correct!
I would like to see some pics of yuor saw. They could be useful for my restoring job.
Thank you



[chevy66]

It's green. I made a metal stand for it, to fit the motor. I used a motor of a old wadkin ags 10 that i had laying around. It's 2 Hp and 2800 rpm. Band lenght is 2580 2600 mm No foto's available.



[ac445ab]

It's green. I made a metal stand for it, to fit the motor. I used a motor of a old wadkin ags 10 that i had laying around. It's 2 Hp and 2800 rpm. Band lenght is 2580 2600 mm No foto's available.

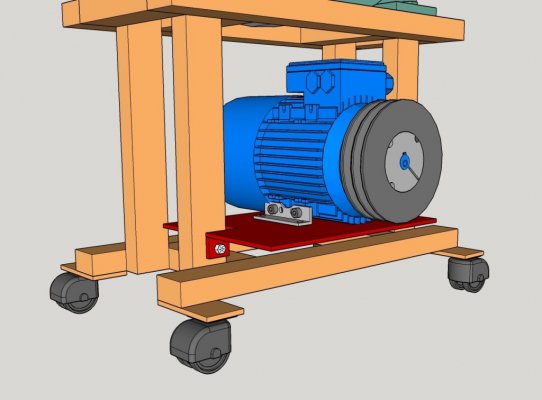

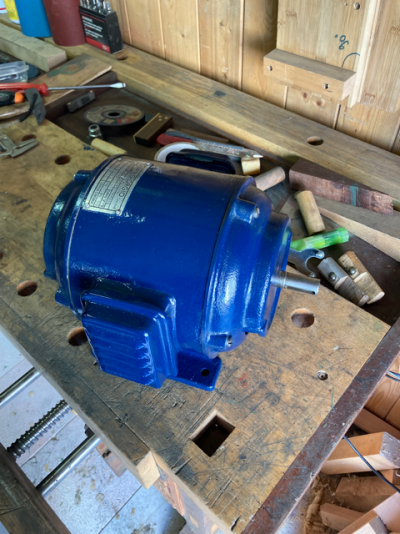

Thanks for these info about the blade length. I‘ll do me too a metal stand like this showed in the draw attached. Also I have an old restored motor (1949) that I will mount on it.
I hope the saw will be finished in a couple of months.
Also, I look forward to see Oscar’s bandsaw ready to use. It will be for sure a masterpiece!

Ciao



[chevy66]

Some weeks a go, there was a kirchner with the 14 inch wheels on Marktplaats with the factory cast iron stand. It crossed my mind to by it , just for that stand. But at the moment, too much projects, so i did the wise thing and let it go.



[ac445ab]

Ciao,

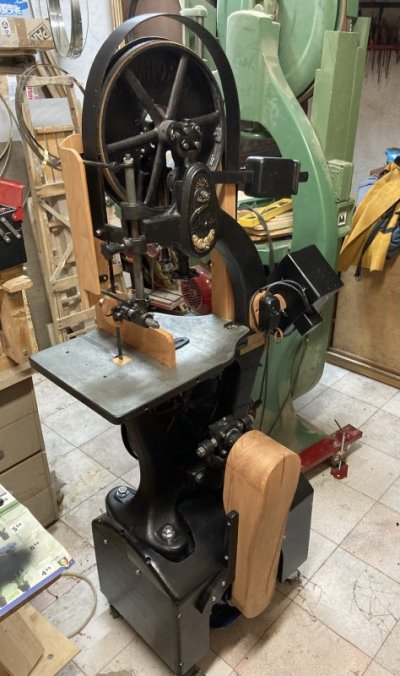

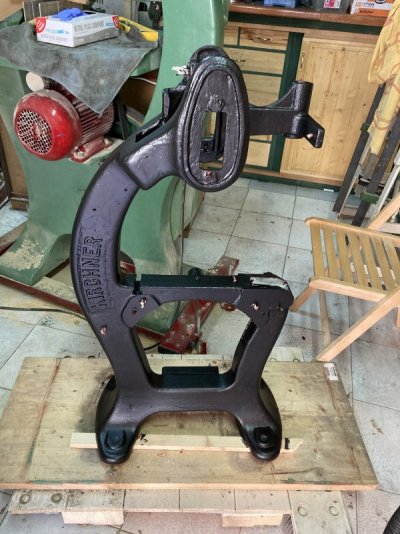

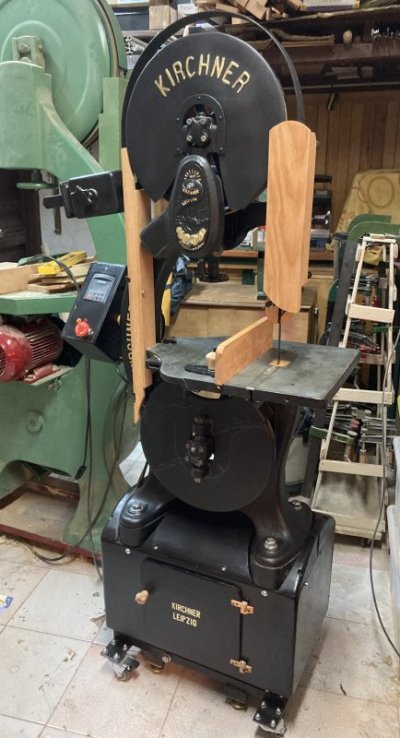

Bandsaw completed:
Oscar, and yours? Are you working at it?
Regards
Giuliano



[oscarlottum]

Oscar, and yours? Are you working at it?

Hi Giuliano, No, unfortunately not... I'm too busy with my wood projects right now and haven't gotten around to it yet. However, the plan is to start working on it in mid-March. That's almost a year and a half after purchase, and yes, it's outrageous... ;-)
Your Kichner looks beautiful, nice woodwork. Is it also running well?
Cheers Oscar



[ac445ab]

Hi Giuliano, No, unfortunately not... I'm too busy with my wood projects right now and haven't gotten around to it yet. However, the plan is to start working on it in mid-March. That's almost a year and a half after purchase, and yes, it's outrageous... ;-)
Your Kichner looks beautiful, nice woodwork. Is it also running well?
Cheers Oscar

Yes, it run well. I am happy with, although I only did one try.
I took a short video..
Ciao



[oscarlottum]

Yes, it run well. I am happy with, although I only did one try.
I took a short video..
Ciao

Yes that looks nice. Job well done I would say



[oscarlottum]

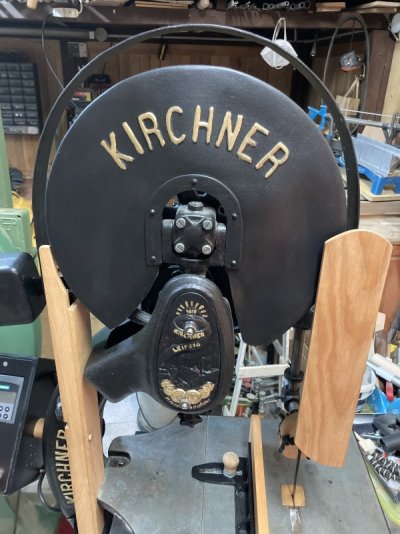

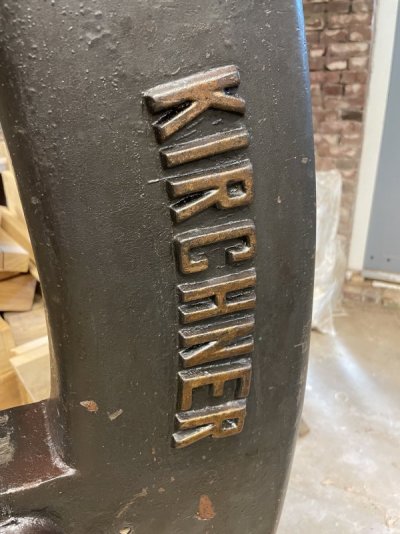

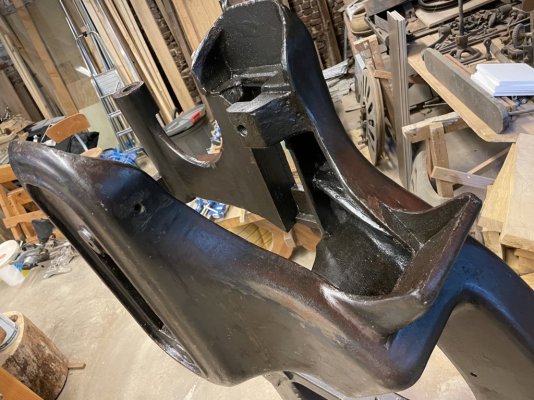

Deze week de lintzaag weer beet gepakt. (Eindelijk) Na wat testen lijkt het of ie nog de orginele verf heeft. Toplaag is grafiet/zwart en er onder zit een wat bordeaux-rode grondlak. Ik heb 'm met tungolie schoon gewassen (een tip die ik kreeg) en dat heeft echt super uitgepakt. Hij leeft weer helemaal op, zelfs op de letters blijkt nog een goudkleur te zitten.

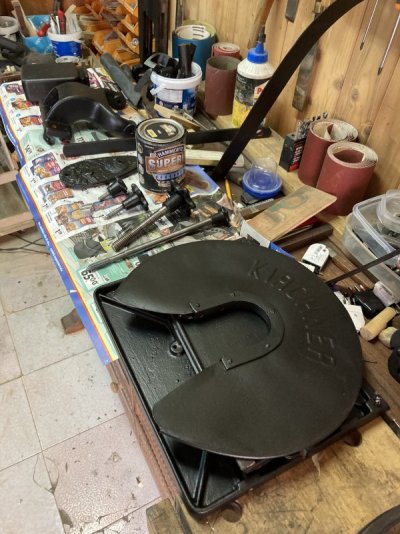

Vandaag de aandrijvings-bescherm-kap geschuurd en satijn zwart gespoten. Deze was niet orgineel en was nog van kaal ijzer met wat roest. Morgen ga ik de motor-standaard en aandrijfwiel-lager-standaard schuren en ook satijn zwart verven. Ik hou jullie op de hoogte.



[woodworks]

mooi project en prachtige machine , zou in de toekomst ook zo een klassieke werkpaard willen hebben .
Nog even verder dromen



[oscarlottum]

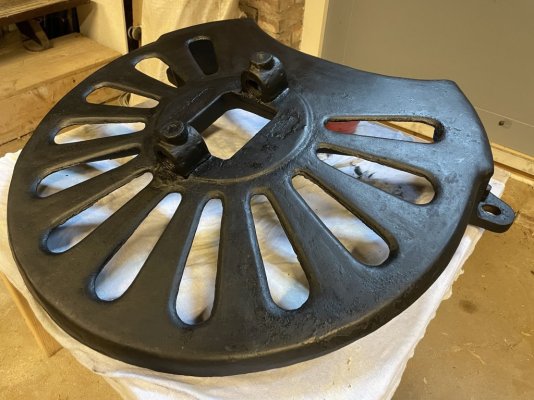

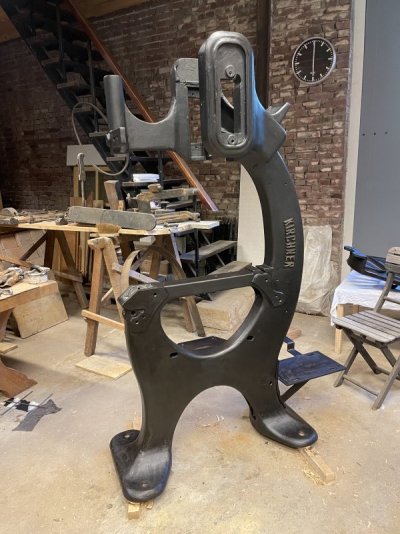

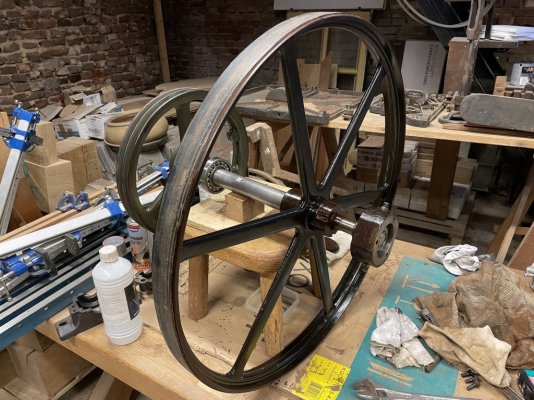

Het vordert gestaag. Ben 'm van onderaf aan het opknappen. Ik heb de weg gekozen om 'm niet terug te brengen naar nieuwstaat maar 'm te renoveren en conserveren. De beschermkap van het onderste wiel ligt klaar. Ik heb het oude rubber van het wiel afgehaald. De nieuwe kurkrubbers (van Romtools) zijn binnen.Ik heb de kogellagers gespoeld en weer in het vet, 1 althans... de 2de piept en knarst dus ik denk dat ik die ga vervangen. De nieuwe V-snaren zijn besteld en de motor ben ik aan het her-bekabelen. De oude 4-aderige kabels waren hard en stug.

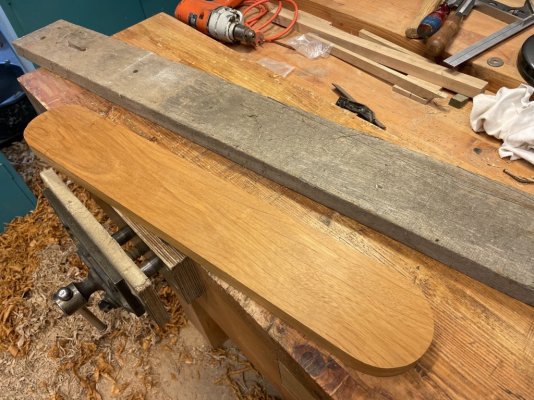

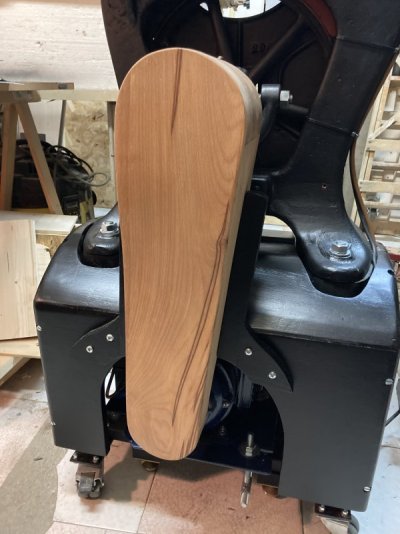

Ook wat houtwerk gedaan: de beschermkap aan de zaaggeleiders-arm heb ik gemaakt van Bilenga, uit oude tuin-wal planken. Staat al in de schelak, wordt super denk ik.
Veel gedaan afgelopen week zo te zien aan m'n zwarte handen...



[oscarlottum]

mooi project en prachtige machine , zou in de toekomst ook zo een klassieke werkpaard willen hebben .
Nog even verder dromen

Ik durf het bijna niet te zeggen maar ik heb 'm via marktplaats. Stond in Twente ergens in een boeren schuur. Ze vroegen 500 euro, heb 'm voor 400 meegenomen. Happy days!



[oscarlottum]

Wat ik nog vragen wou: het blijkt een linkshandige machine te zijn. De aandrijving zit links en je staat rechts. Heeft iemand daar ervaring mee? Iemand die rechtshandig is en ook een linkshandige machine heeft...? Voor en nadelen? Of maakt het niet uit?



[handig18]

Wat ik nog vragen wou: het blijkt een linkshandige machine te zijn. De aandrijving zit links en je staat rechts. Heeft iemand daar ervaring mee? Iemand die rechtshandig is en ook een linkshandige machine heeft...? Voor en nadelen? Of maakt het niet uit?

Volgens mij maakt dat geen klap uit voor een lintzaag, alleen sta je aan de andere kant van de machine.
Ik ben links, en mijn aandrijving zit rechts….



[Jan.]

Some weeks a go, there was a kirchner with the 14 inch wheels on Marktplaats with the factory cast iron stand. It crossed my mind to by it , just for that stand. But at the moment, too much projects, so i did the wise thing and let it go.

Was dat deze advertentie Chevy?

≥ Lintzaag Kirchner Leipzig chicago 1893 — Gereedschap | Zaagmachines — Marktplaats

Lintzaag Kirchner Leipzig chicago 1893 te koop aangeboden.Eventueel te ruil tegen een oude motorfiets.Dient zelf gedemonteerd en afgehaald te
