Ontwerp - uitvoering - gedachtengang tv meubel met eiken blad

[seb]

Ik heb de lade in de corpus gemonteerd met de Hettich Quadro v6 softclose geleiders en hij paste, dus aan de slag met de rest van de planken. Deze frees ik allemaal tegelijk en werk ik allemaal tegelijk af, dan is het slechts kwestie van de lades te lijmen en te klemmen

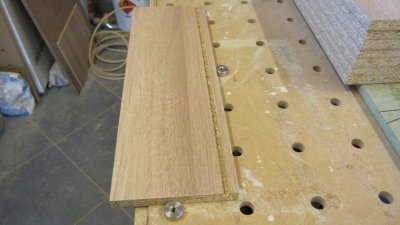

De mftc die ik maakte + bijzettafels zijn een handig hulpje, bij het frezen 2 benchdogs in het gatenpatroon en alles blijft mooi zitten. Hierbij een zijkant waarvan ik het kantband moet affrezen.

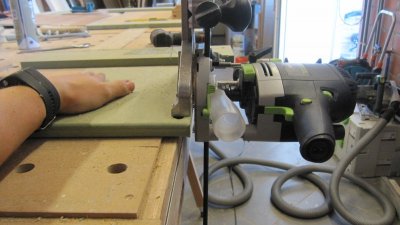

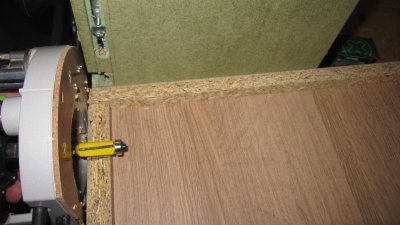

Mijn steunplaatje opnieuw gemonteerd op de geleider van de bovenfrees, scherende frees met kogellager erin...

En zo ziet het er uit ... kon geen foto's nemen tijdens het frezen, handen tekort

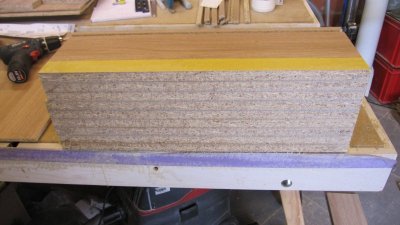

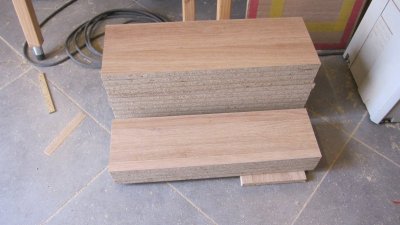

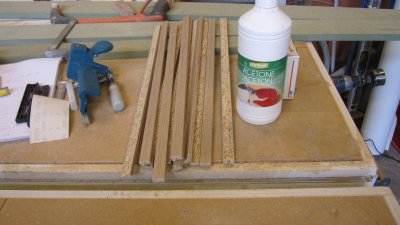

Alle stukken zijn voorzien van kantband (zelfde werkwijze als voor de corpussen, met contactlijm aangebracht en aangedrukt met rubberen roller.

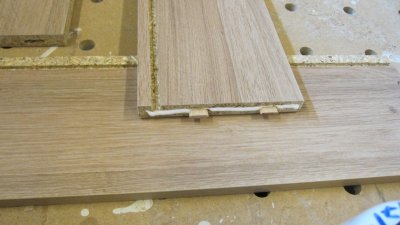

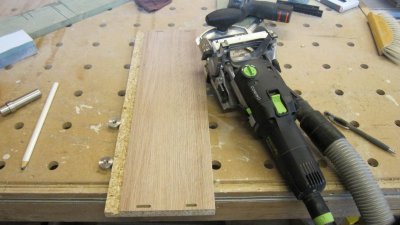

Vervolgens alle stukken voorzien van de dominogaten. Zoals te zien op de fotos heb ik onder de groef die de ladebodem moet ontvangen een deel van de plank weggefreesd, namelijk 2mm. Om een of andere reden mag de plank ter hoogte van de Hettich-geleider slechts 16mm zijn... Ik wou geen plaat van 16mm kopen enkel voor de zijkanten van de lades, dus wat afgefreesd. Dit is zowiezo niet meer zichtbaar achteraf.
Vraag me niet waarom het slechts 16mm mag zijn, ik heb er geen gedacht van.

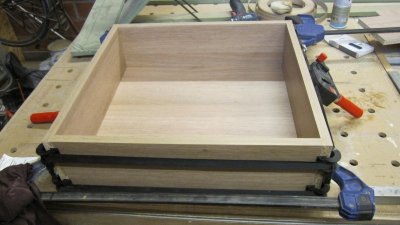

En vanavond nog een lade in de klemmen.
Bij een volgende lade maak ik een paar detailfoto's tijdens het ineen zetten. Nog 4 lades te gaan.



[seb]

Ik heb nog een vraagje ivm de ladefronten...
Het is de bedoeling dat het frontje bevestigd word aan de onderste lade. Als je dan de onderste lade opent komt het frontje mee, maar blijft de bovenste lade dicht en kan je die apart openen. De frontjes moeten echter paneeltjes worden (om in dezelfde stijl te zijn van de keuken. Dat wil zeggen 9cm breed frame met een recht paneeltje erin, maaaaaaaaar als de buitenkanten 18mm zijn en het paneel 12mm, dan springt het paneel 3mm in. Dit is de bedoeling, maar aan de binnenkant, waar het frontje vastgeschroefd is aan de "bak" van de lade, daar krijg je dan een open spleet van 3mm tussen front en lade... Hoe zouden jullie dat oplossen?
Zou ik eventueel de contouren in 22m maken en een uitsparing infrezen zodat een plaat van 18mm "erin kan vallen" en dit zo verlijmen, zodat de achterkant gelijk zit? Het paneel zit dan wel 4mm diep aan de voorkant, maar met een groter afrondfreesje valt dat weinig op...
Of moet ik iets zoeken van 3mm die ertussen kan lijmen om de spleet te dichten?



[rudy]

Dat gaat weer mooi worden!!



[seb]

Het is weekend, dus tijd om wat verder te doen. Ik post het nu, want ik heb daarnet een slechte ervaring gehad bij het monteren van de 2e lade, ik moet even afkoelen vooraleer ik verder kan. De reden zie je straks hieronder.

De lade zit nu al enkele dagen in de klemmen, had nog geen tijd om een andere te maken, dus vandaag tijd om die eruit te halen en af te werken.

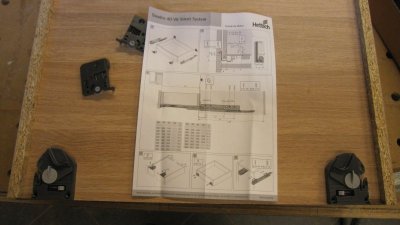

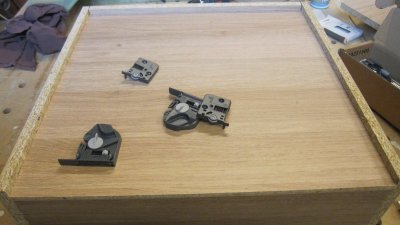

even de hulpstukjes uitgehaald die nog moeten gemonteerd worden voor de geleiders.

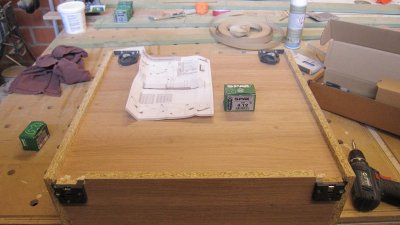

Toch nog even de handleiding erbij genomen en de voorste stukken geplaatst.

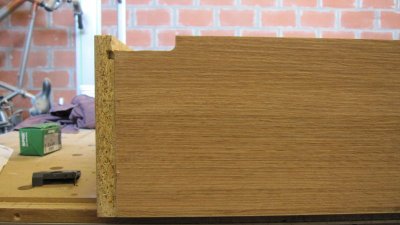

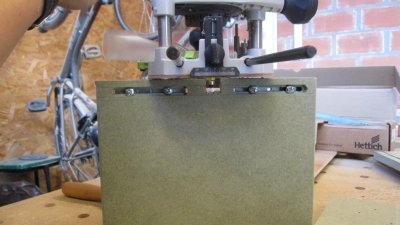

Achteraan moeten uitsparingen komen zodat de ladebodem op de ladegeleider kan komen. Hiervoor snel even de bovenfrees bij de hand genomen met een freesje met lager en even de uitsparingen uitgefreesd.

en dis is het resultaat.

het gaat niet altijd even goed: bij het uitfrezen van de uitsparingen hield ik de bovenfrees niet 100% goed en freesde net nog in de bodem van de lade... Kan ermee leven, uiteindelijk geen kat die het ooit te zien krijgt



[seb]

De lade is klaar om in de kast te gaan, dus de volgende klemmen.

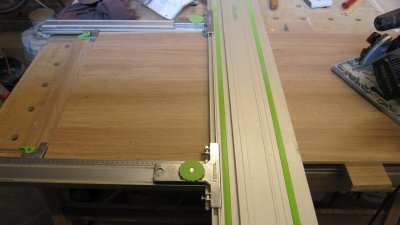

Ik heb nog een stuk die reeds op breedte gezaagd is voor de bodems, dus nog snel 2 bodems bijzagen...

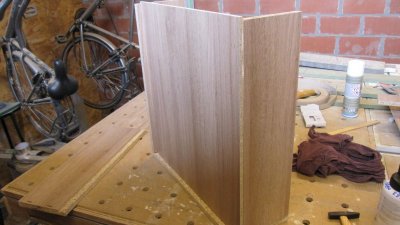

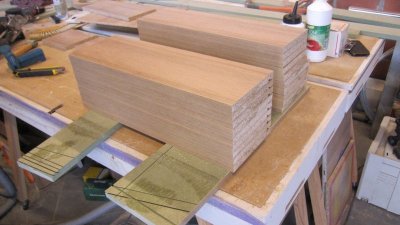

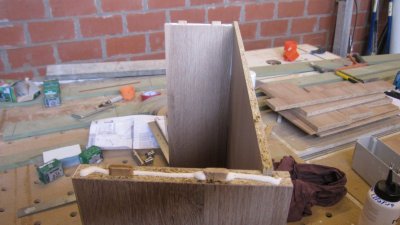

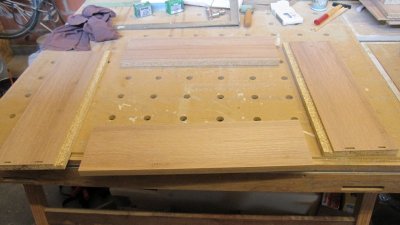

Alle stukken bij elkaar gelegd om te kunnen beginnen met lijmen...

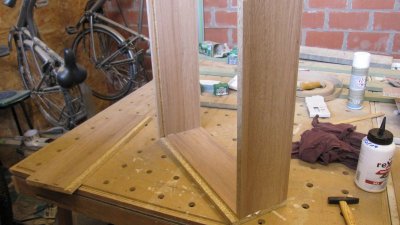

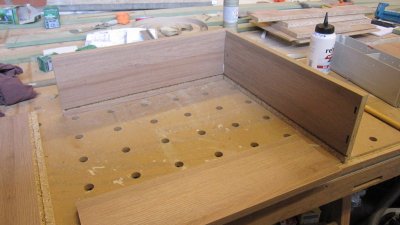

De lade is geassembleerd, eerst de overtollige lijm al even wegpoetsen

En een eerste spanband om alles bijeen te houden zodat ik de bodem op zijn plaats kan nieten (zo houdt het geheel zich haaks)

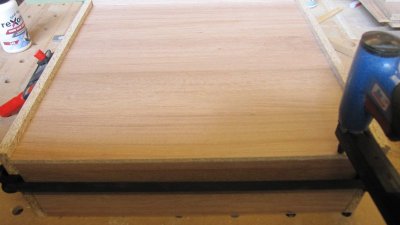

Op de voorkant tack ik de bodem aan het voorste deel van de lade, met wat houtlijm tussen. Het voorste deel is dus niet ingefreesd. De hulpstukken voor de ladegeleiders worden er toch nog eens doorgeen geschroefd, het is dus wel stevig genoeg.

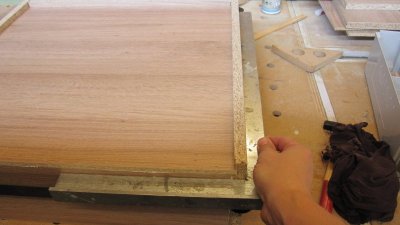

Vervolgens zorg ik dat de lade mooi haaks staat en tack ik de eerste zijkantvast. Vanaf nu is de lade zeker 100% haaks en blijft het ook. Vervolgens nog de andere kanten tacken en klaar.

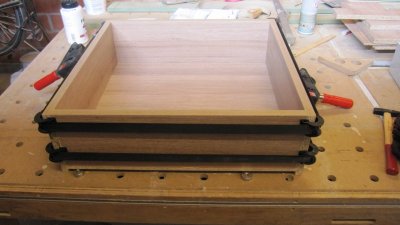

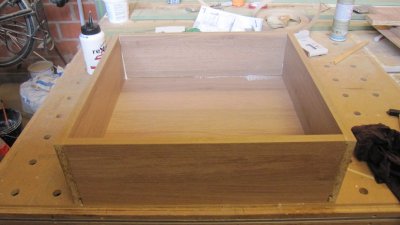

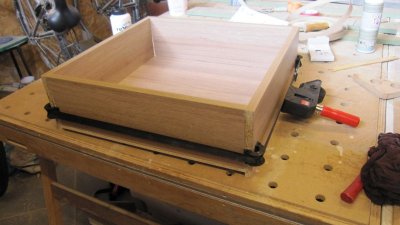

Nog een tweede spanband rond, opnieuw alle lijmresten oppoetsen en die kan drogen.



[seb]

Nu kan ik de lade die ik uit de klemmen haalde monteren.

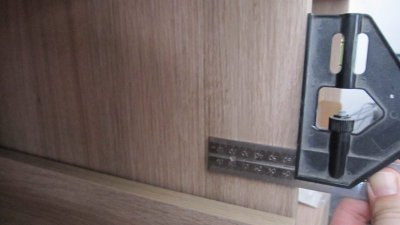

Het center van het 3e gaatje van de ladegeleider aftekenen. (de afstand die op de handleiding staat is van het 3e gaatje dus...). Ik heb er 3cm bijgerekend, want deze lade krijgt blijft zitten als je de onderste lade met frontje opent, dus moet die nog een mooi frontje krijgen (18mm) + een ingefreesde greep die nog 2mm uitsteekt, en ik hou nog 1 cm over zodat die bij het openen niet tegen het frontje van de onderste lade kan komen botsen.

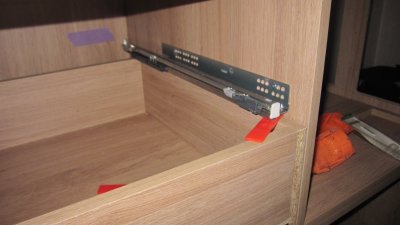

Ik plaats de ladegeleiders met behulp van een afstandsplaatje tussen geleider en vorige lade.

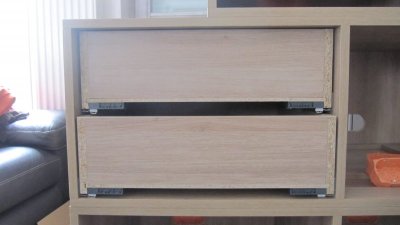

De lade plaatsen, en daar komt de aap uit de mouw... De lade gaat net dicht, maar ik heb nog amper speling, misschien 1.5mm tussen bovenkant van de bovenste lade en de corpus... Ik vrees dat na het definitief plaatsen van de kast en bevestigen van de topplaat het ergens wel gaat slepen...
Nu ben ik, terwijl ik hier aan het typen ben nog steeds aan het denken wat ik kan doen. Ik heb 3 lades die gemaakt zijn en 3 te gaan. Ofwel waag ik het erop, maar eenmaal een lade gemaakt is dan nog aanpassen indien nodig...
Ofwel, met pijn in het hart voor al het gedane werk, zaag ik een strook af van de onderdelen die klaar liggen voor de volgende 3 lades en maak ik ze wat minder hoog... Nadeel is dat alle klaar ligt en reeds voorzien van kantband. Dan moet ik alles opnieuw van kantband voorzien...
Anderszins ben ik dan wel zeker dat het nog past na definitieve montage...
Ik zal er nog even over nadenken... extra werk, of het risico dat er iets niet meer past...



[seb]

Dat gaat weer mooi worden!!

Hopelijk!



[seb]

Voor wie zich afvraagt wat er beslist werd:


Inderdaad! Overal 1cm afgezaagd en nieuw kantband voorzien.
Mijn vrouw: "en waarom maakt ge dat altijd zo nauw"...... wel ja, alst spant...



[seb]

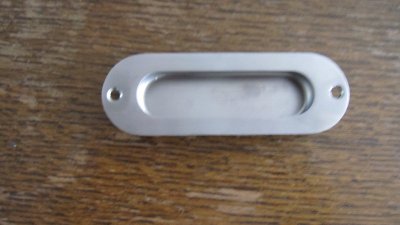

Nu weer aan het twijfelen hoe ik de greepjes ga infrezen... Een malletje zou handig zijn, maar het zijn er maar 3...



[Pel]

Met een boortje met dezelfde radius even de hoeken een beetje inboren, en de rest met een beiteltje eruit steken.

Groet Pel.



[zwaluwstaart]

Door de achterkant van de lades hetzelfde te maken als de voorkant, hoef je de uitkepingen niet te maken.
Dit scheelt je wat werk en minder verschillende onderdelen.



[seb]

Door de achterkant van de lades hetzelfde te maken als de voorkant, hoef je de uitkepingen niet te maken.
Dit scheelt je wat werk en minder verschillende onderdelen.

Zou de ladebodem dan nog sterk genoeg zijn? Nu zit hij aan 3 kanten gevangen in een groef, als ik het doe zoals jij zegt (wat inderdaad minder werk is) zit hij enkel nog gevangen aan de zijkanten...



[zwaluwstaart]

Je hebt dan ook twee zijdes om de bodem vast te nieten of te schroeven.
De max. wanddikte van de lade(16mm) heeft te maken met ruimte die ladegeleider toelaat.



[seb]

Gisteren uiteindelijk doorgewerkt tot de laatste lade in de klemmen zat en frontjes gemaakt voor de lades die apart openen. Eveneens ook de greepjes ingefreesd in deze frontjes:

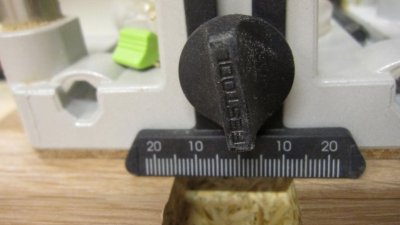

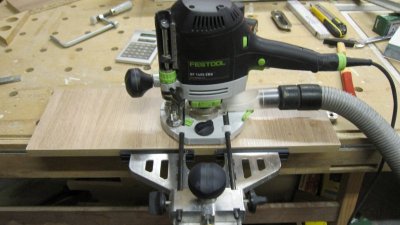

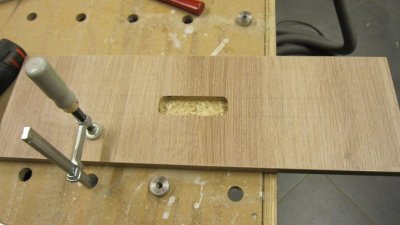

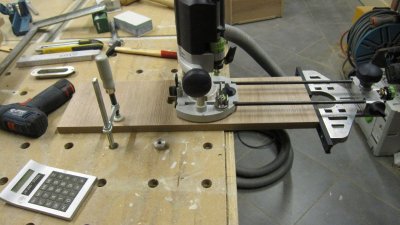

Opnieuw geen tijd willen steken in het maken van een malletje en mijn lievelingstool gebruikt: de maataanduiding voor op de bovenfrees. Hier werk ik ook mee voor de rijboringen die ik maak.

Uitgefreesd... Dit was het voor gisteren, het was al in de hele late uren toen ik klaar was...



[seb]

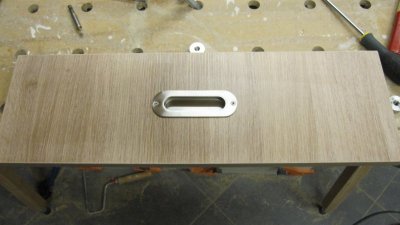

Het resultaat met de greep erin...

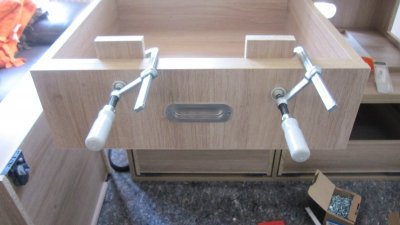

Vandaag dan de lades gemonteerd en de frontjes. Ze zijn van aan de binnenkant vastgeschroefd met colorschroeven (schroeven voorzien van een kopse boring om een gekleurd kapje in de kop te kunnen duwen)

Het resultaat van de kasten tot nu toe... Voor de lades voorzien van een greep heb ik de nerf in een andere richting laten lopen, die loopt samen met de ruggen. Aan de onderste lades komen de mdf-frontjes en word de nerf dus onzichtbaar.



[seb]

Ongelooflijk hoeveel uren ik in die kleine kast al zitten heb... Ik dacht op een paar dagen klaar te zijn...
Vandaag dan ook maar beginnen voorbereiden voor de plaatsing...

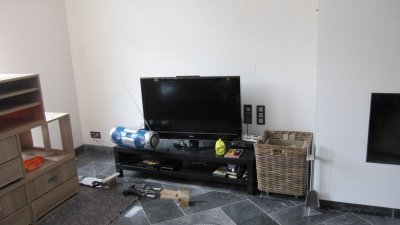

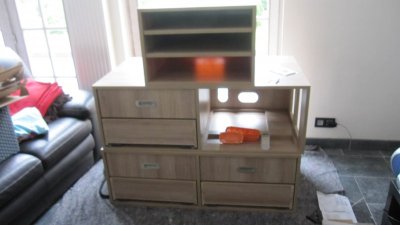

Eerst een foto hoe het nu is (met al een groot deel van de rommel die weg is)

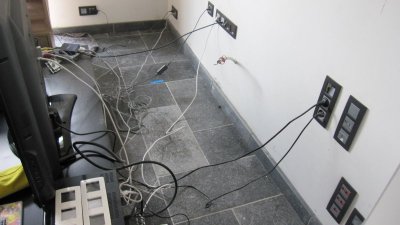

En als je het meubeltje even van de muur trekt...

Inderdaad... en wirwar aan kabels! Zoals te zien is op de foto moeten a die stopcontacten ook nog verplaatst worden IN de kast...



[seb]

Het is de bedoeling dat de tv aan de muur komt te hangen en dat er geen stopcontacten of kabels meer zichtbaar zijn. Dus...

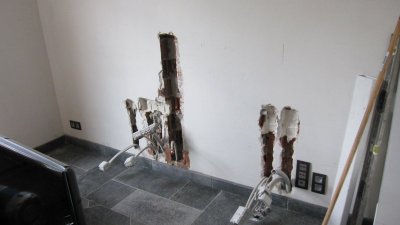

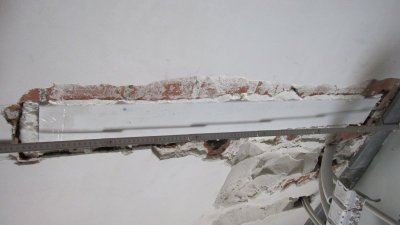

De stopcontacten die naar beneden moeten komen uitgekapt en een gleuf uitgekapt ter voorziening van een koker waarin de kabels kunnen.

En de koker al vastgezet (indien iemand de foto kan draaien, doe maar) en een deel van de gaten opgevuld zodat ik die morgen volledig kan opvullen en afwerken.



[seb]

Het is dan de bedoeling om een gat te boren in de koker, achter de tv en 1 vanuit de kast tot in de koker zodat de kabels van de tv in de kast kunnen en vice-versa zonder zichtbaar te zijn. In de gaten 2 kabeldoorvoeren en alles zou netjes moeten zijn...



[seb]

Toevallig iemand een idee voor de "spleet" die ik zal creëren tussen mijn paneel-frontje en de "bak" van de lade?



[seb]

Nog wat verder gedaan in het weekend, wel weinig foto's getrokken.

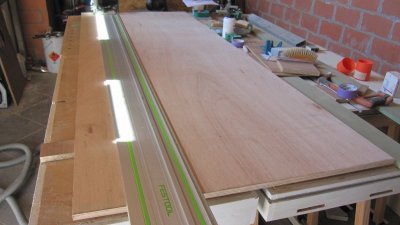

Beginnen aan het sokkel in multiplex

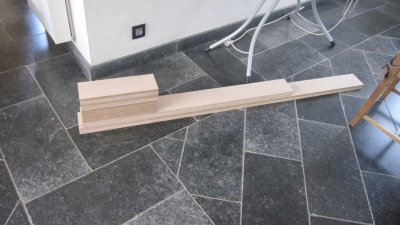

De plankjes voor het maken van de sokkel.

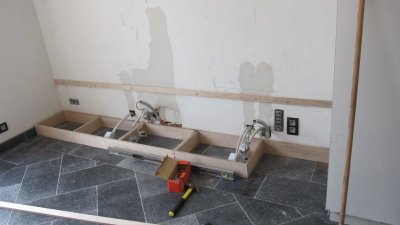

Hier al een foto waarbij de gaten van de elektra al opgestopt zijn, de sokkel gemaakt en reed een French cleat aan de muur bevestigd.

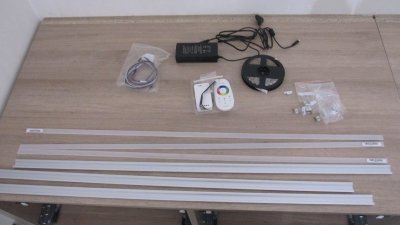

Dan eindelijk eens alles voor de ledstrip uitgepakt, ik moet namelijk nog een groef infrezen aan de onderkant van de kasten om de profielen te plaatsen die de ledstrip moeten ontvangen.

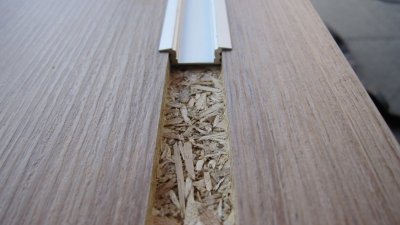

Frezen en passen met het profiel. Ik heb een groef gefreesd met een frees van 18mm en 7mm diep. Ik heb nog een weinig ruimte over om wat polymeerlijm aan te brengen in de groef.

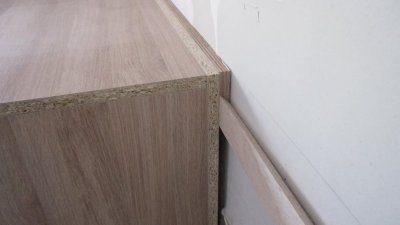

De eerste kast geplaatst.

Helaas verder enkele stappen zonder foto's...

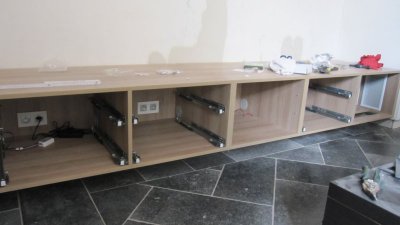

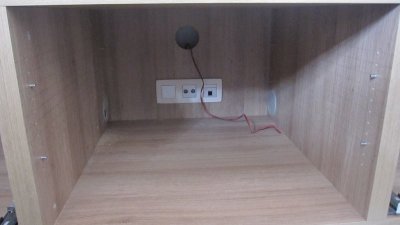

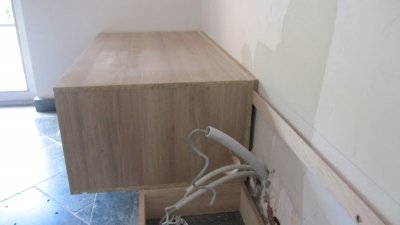

Het resultaat, eens gemonteerd van de centrale kast, reeds een gat geboord van de kast tot in de "kabelgoot" en het eerst box-kabeltje erdoor getrokken.

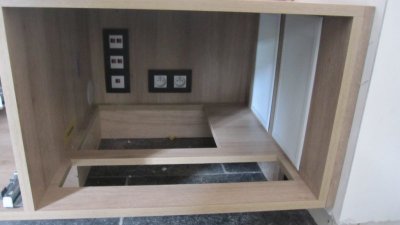

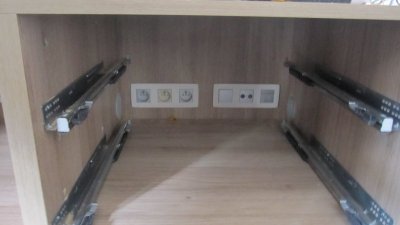

De kast met het meeste werk: aansluitingen voor de boxen en stopcontacten in de achterwand, uitsparing voor de woofer, uitsparing voor de luchtaanvoer voor de haard en 2 uitsparingen met rooster voor de haard zelf...

En een overzichtje...
