Ontwerp - uitvoering - gedachtengang tv meubel met eiken blad
- Onderwerp starter seb
- Startdatum
Ronald, dank je voor je opmerking! Ik had daar niet aan gedacht... Vandaag naar de winkel geweest om inbouwdoosjes en de kast aangepast. Helaas geen foto's vandaag, mijn fototoestel weigert dienst.
Even een vraagje... De laatste kast komt tegen de haard, ("cassette") zoals wij hier zeggen. Hiervoor moet ik in de zijkant van de kast uitsparingen voorzien zodat de haard nog aan zijn lucht kan (de roosters vallen net in de kast), en met een uitsparing in de bodem van de kast zou ik zorgen dat de luchtstroom kan plaatsvinden.
Het probleem is dat de laatste kast dus ingedeeld word in een deel dat dient voor de luchtaanzuiging en een deel voor de woofer van de homecinema...
Ik zou een tussenstuk plaatsen tot net over de woofer, iemand een idee als de luchtstroom van de woofer deze van de haard zou verstoren?
+ zou de woofer gewoon in de kast mogen geplaatst worden, of zou ik een uitsparing maken in de bodem van de kast zodat de woofer op de grond kan staan (en gedeeltelijk in de plint onder de kast verdwijnt)?
Het probleem is dat de laatste kast dus ingedeeld word in een deel dat dient voor de luchtaanzuiging en een deel voor de woofer van de homecinema...
Ik zou een tussenstuk plaatsen tot net over de woofer, iemand een idee als de luchtstroom van de woofer deze van de haard zou verstoren?
+ zou de woofer gewoon in de kast mogen geplaatst worden, of zou ik een uitsparing maken in de bodem van de kast zodat de woofer op de grond kan staan (en gedeeltelijk in de plint onder de kast verdwijnt)?
Ik maak er morgen even een foto van, maar het stelt niet veel voor hoor, gewoon dat stukje mdf die aan de langsgeleider bevestigd is. Ik heb iets gelijkaardigs gekocht van Festool, maar dat stukje afvalhout werkt beter dankzij een groter raakvlak met meer stabiliteit.
De vraag met betrekking tot de woofer is opgelost, na wat opzoekwerk gevonden wat voor installatie mij aanspreekt en de woofer blijkt naar onderen te "blazen". Ik zal dus een uitsparing maken in de kast zodat de woofer tot op de vloer kan geplaatst worden en in de "plint" een opening voorzien zodat de lucht langs de vloer weg kan. Fototoestel werkt weer, dus vandaag weer foto's!
Dat heb ik ook al gelezen op forums met muziekfanaten, maar ja, ergens moet het ook kunnen, en ik heb het graag netjes... Ik denk dat het feit dat de sub op de vloer zal staan, met de plint van de kast open een goed compromis is voor mij. Het is ook "maar" om het tv geluid te verbeteren en eens kabaal te maken bij een goeie actiefilm...
Maar ik begrijp wil dat het voor puristen als vloeken in de kerk is.
Ik las ergens dat je de binnenkant van de kast kunt uitbekleden met zo'n soort noppen-schuim. Moest het nodig zijn... Maar ik denk dat door het feit dat de woofer naar onderen blaast en dat hij effectief op de vloertegel staat ik weinig problemen zal hebben, maar bon, we zien wel.
Gisteren en eergisteren wat verder gedaan met de laatste kast... Heel veel werk met uitfrezen en zagen van de uitsparingen en afwerken!

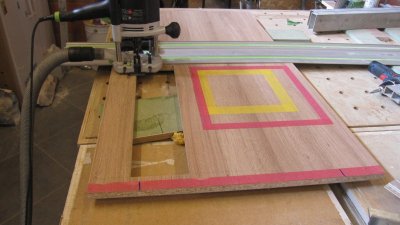

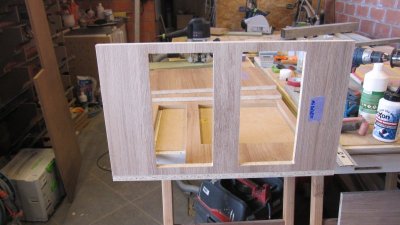

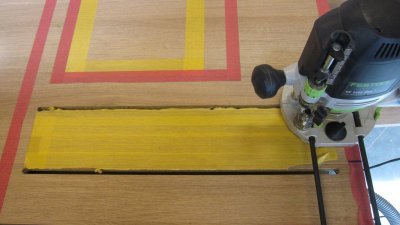

Het uitfrezen van de opening waarlangs de haard zijn lucht moet krijgen...

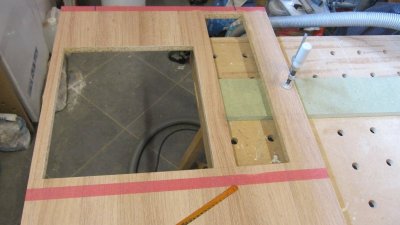

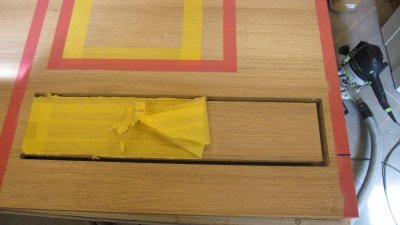

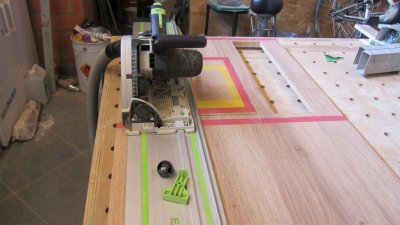

De opening voor de woofer heb ik met de invalzaag gemaakt en de hoekjes voorzichtig bijgewerkt met het lemmet van een metaalzaag (van een handzaag). Dit omdat ik het stuk dat ik uitgezaagd heb wil hergebruiken om eventueel weer in de opening te kunnen plaatsen. Ik zal aan de onderkant van de kast nog een paar latjes schroeven zodat ik het inleg opnieuw in de opening kan leggen en vastschroeven aan de latjes, moest de woofer toch op een andere plaats komen kan ik de kast dan nog gebruiken.
Het uitfrezen van de opening waarlangs de haard zijn lucht moet krijgen...
De opening voor de woofer heb ik met de invalzaag gemaakt en de hoekjes voorzichtig bijgewerkt met het lemmet van een metaalzaag (van een handzaag). Dit omdat ik het stuk dat ik uitgezaagd heb wil hergebruiken om eventueel weer in de opening te kunnen plaatsen. Ik zal aan de onderkant van de kast nog een paar latjes schroeven zodat ik het inleg opnieuw in de opening kan leggen en vastschroeven aan de latjes, moest de woofer toch op een andere plaats komen kan ik de kast dan nog gebruiken.

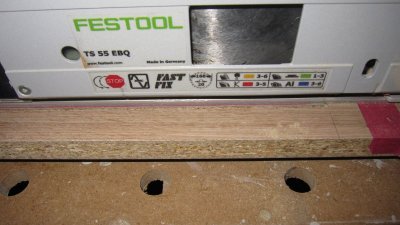

Bij de close-up van de invalzaag zie je een rand die niet 100% netjes gezaagd is. Dit is de achterkant van de kast. De mooie kanten schuur ik op en zijn dan ook veel netter.

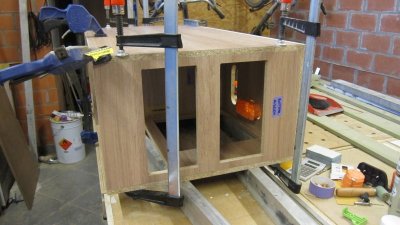

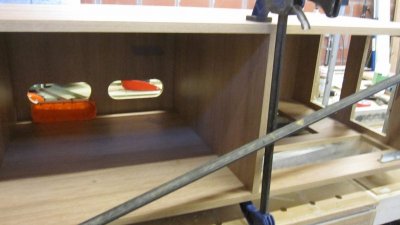

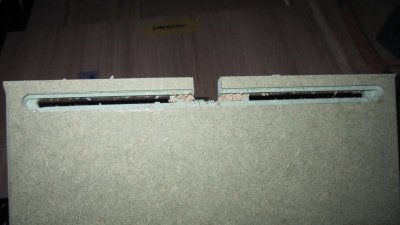

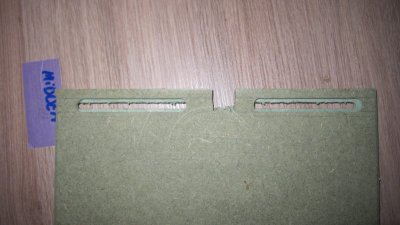

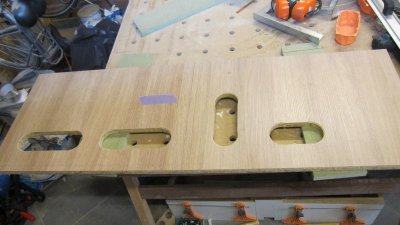

Ook de openingen in de zijkant van de kast gefreesd, die zijn aan de haard, daar komt de lucht de haard binnen.

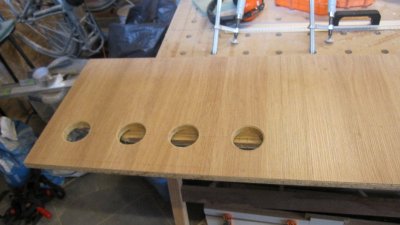

De gaten boren voor de inbouwdozen...

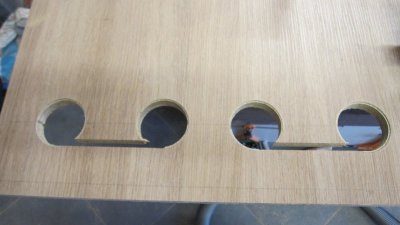

Het uitfrezen van de inbouwdozen...

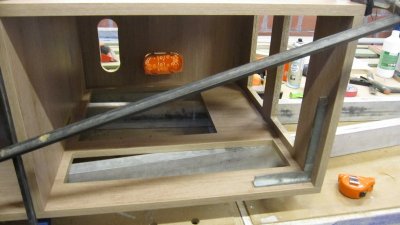

En het eindresultaat...
Ook de openingen in de zijkant van de kast gefreesd, die zijn aan de haard, daar komt de lucht de haard binnen.
De gaten boren voor de inbouwdozen...
Het uitfrezen van de inbouwdozen...
En het eindresultaat...

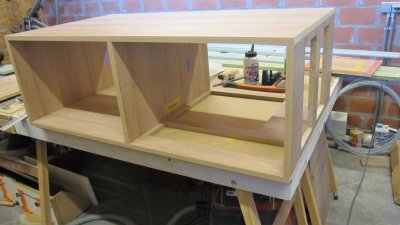

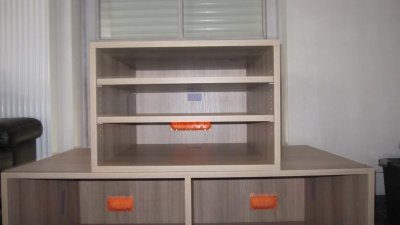

Hierbij een foto van de kast die in het midden komt (de bovenste kast met legplanken). Helaas geen foto's van de bouw, heb die gemaakt op de dag dat mijn fototoestel dienst weigerde).

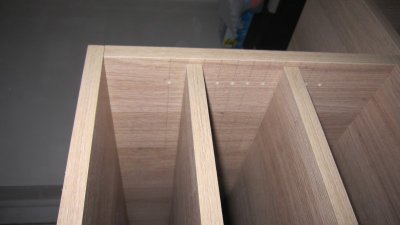

Deze heb ik voorzien van een kleine 'rijboring' zodat de legplanken kunnen verplaatst worden. In deze kast moeten de apparaten komen (wii, decoder, blue-ray speler,...)
De rijboring heb ik uitgevoerd met behulp van de bovenfrees met de zijgeleider. De afstand tussen de boringen afgetekend met potlood en met behulp van het 'pootje' (die dient om de bovenfrees in evenwicht te houden als die op de lat gemonteerd word) met maataanduiding telkens in het center van de potloodstreep geboord.
Nog een lange weg te gaan, in de momenteel nog 'open' corpussen moeten nog 6 lades komen, waarvan meerdere zullen voorzien worden om dvd's en blue-ray discs te ontvangen. Ik moet dan nog kabeldoorvoeren voorzien om van de ene corpus naar de andere te kunnen, sokkel maken, elektra in de kast inbouwen, eiken blad maken, ledstrip inwerken aan de onderkant van de kast voor sfeerverlichting, fronten maken...
Wie graag meeleest zal dit nog een tijdje kunnen doen!
Wie graag meeleest zal dit nog een tijdje kunnen doen!
Nu de corpussen klaar zijn ben ik aan de lades begonnen

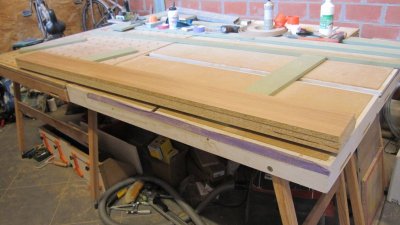

eerst de benodigde stroken op breedte gezaagd

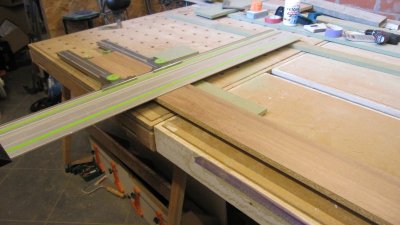

vervolgens met behulp van de afstands-geleiders de stroken op lengte gezaagd.
Naar het einde toe begon mijn zaagblad bot te worden waardoor de zaagsnede aan de onderste kant wat minderde in kwaliteit, maar bon die draai ik dan wel aan de buitenzijde van de lade, die is toch het minst zichtbaar. Morgen breng ik weer 3 zaagbladen binnen om te slijpen. De zaagbladen gaan toch niet zo lang mee vind ik, anderszins lopen de meters zaagsnede natuurlijk ook wel op.

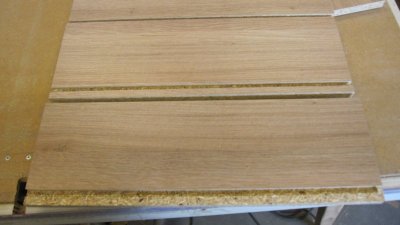

Vervolgens de groeven gefreesd voor 1 lade
Uit een stuk van 8mm gladde melamine van hetzelfde type die ik overhad van mijn vestiairekast die ik maakte voor onder mijn trap een bodem gezaagd, dominogaten voorzien en droogpassen.

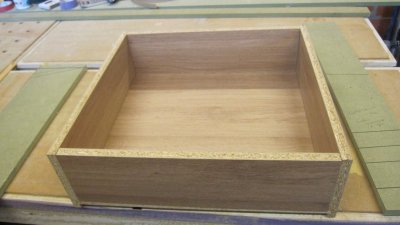

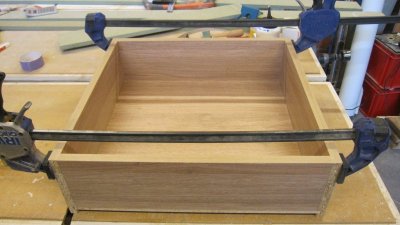

geen fouten gemaakt, dus lijmen en in de klemmen.
eerst de benodigde stroken op breedte gezaagd
vervolgens met behulp van de afstands-geleiders de stroken op lengte gezaagd.
Naar het einde toe begon mijn zaagblad bot te worden waardoor de zaagsnede aan de onderste kant wat minderde in kwaliteit, maar bon die draai ik dan wel aan de buitenzijde van de lade, die is toch het minst zichtbaar. Morgen breng ik weer 3 zaagbladen binnen om te slijpen. De zaagbladen gaan toch niet zo lang mee vind ik, anderszins lopen de meters zaagsnede natuurlijk ook wel op.
Vervolgens de groeven gefreesd voor 1 lade
Uit een stuk van 8mm gladde melamine van hetzelfde type die ik overhad van mijn vestiairekast die ik maakte voor onder mijn trap een bodem gezaagd, dominogaten voorzien en droogpassen.
geen fouten gemaakt, dus lijmen en in de klemmen.
