bij van links naar rechts zijn het de treden die op de bomen scharnieren
hoe stijver de verbinding - lijmen en schroeven - hoe minder beweging
Mijn nieuwe werkplaats.
- Onderwerp starter Musicus
- Startdatum
hoe stijver de verbinding - lijmen en schroeven - hoe minder beweging
Hoe hoger de trap, des te makkelijker kun je hem bewegen en des te moeilijker het wordt om dat met alleen schroeven en een stukje infrezen snaarstrak te krijgen. Makkelijkste maar niet de mooiste is natuurlijk om er 1 of 2 diagonale verbindingen achter te maken.
Ik weet niet hoeveel de treden buigen/doorzakken als je er op gaat staan? Als je ze volledig in gaat lijmen en ze buigen teveel door, dan breekt het hout van je bomen omdat de kracht op de boom verandert. Van 'volledig' verticaal naar verticaal met een beetje horizontaal, waarbij hij horizontaal in de sleuf niet kan bewegen door de lijm. Als de treden niet buigen, dan hoef je je daar geen zorgen over te maken.
Ik weet niet hoeveel de treden buigen/doorzakken als je er op gaat staan? Als je ze volledig in gaat lijmen en ze buigen teveel door, dan breekt het hout van je bomen omdat de kracht op de boom verandert. Van 'volledig' verticaal naar verticaal met een beetje horizontaal, waarbij hij horizontaal in de sleuf niet kan bewegen door de lijm. Als de treden niet buigen, dan hoef je je daar geen zorgen over te maken.
Zo'n trap zwabbert als hij niet aan de muur vast zit. Om dit wat te verbeteren zonder de trap erg zwaar te maken, werd er aan de achterkant van de boom een dunne strook gezet. Zodanig dat de boom een L vorm kreeg. De treden werden dan zo ver doorgestoken dat de andere kant van de L daar tegen kon worden vastgespijkerd. Treden spijker je van onder door de trede in de trap boom. Lijm en schroeven horen niet in zo'n trap.
De trap is ondertussen voorzien van een laag zwarte beits en daarna in de PU lak gezet.

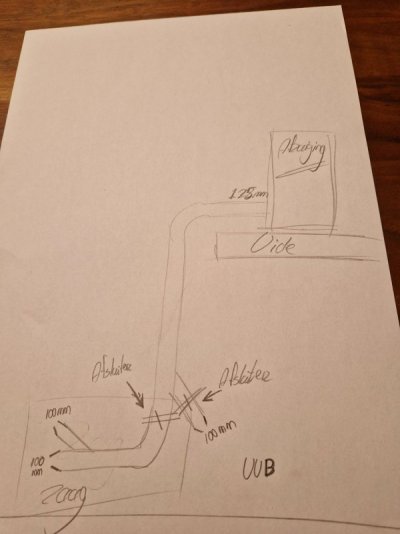

Inmiddels ben ik een schets aan het maken voor de vaste afzuiging. De afzuiger komt op de vide te staan en ik wil het eerste stuk met 125mm spirobuis werken.
Het plan is om een aftakking te maken voor de aansluiting van de vandiktebank en 1 deel naar de zaagtafel. Daar komt nogmaals een aftakking om in de toekomst ook afzuiging boven het blad te hebben.
Klopt het dat ik goed kan werken met deze ruime bochten?
www.ventilatieshop.com
Als afsluiter wil ik werken met de handbediende regelklep die je helemaal kan afsluiten.
Moet alleen nog op zoek naar een kort stukje 125mm flexibele buis om de spirobuis aan te sluiten op de afzuiger.
Zijn er nog andere zaken die ik vergeet en waar ik beter nu aan kan denken?
Inmiddels ben ik een schets aan het maken voor de vaste afzuiging. De afzuiger komt op de vide te staan en ik wil het eerste stuk met 125mm spirobuis werken.
Het plan is om een aftakking te maken voor de aansluiting van de vandiktebank en 1 deel naar de zaagtafel. Daar komt nogmaals een aftakking om in de toekomst ook afzuiging boven het blad te hebben.
Klopt het dat ik goed kan werken met deze ruime bochten?

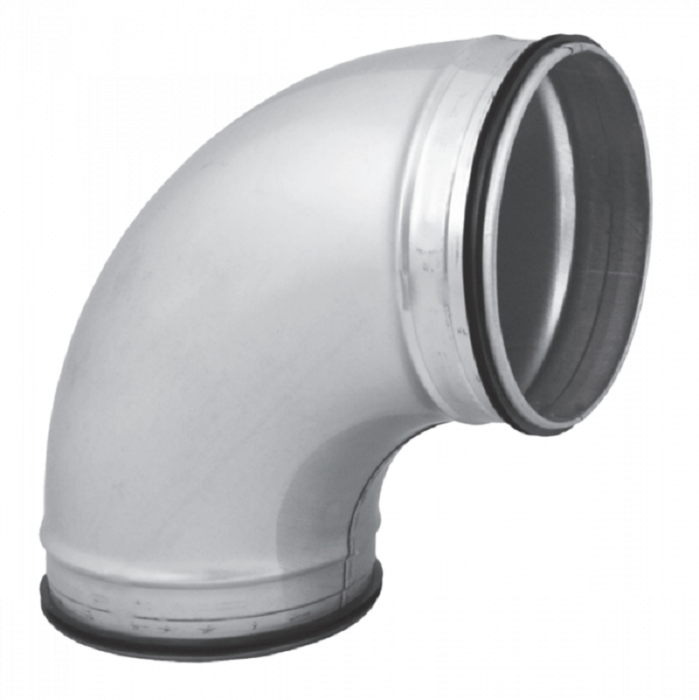

Bocht 90º met afdichtingsrubber - geperst - Ø 125mm
Spiro Bocht SAFE 90 graden gegalvaniseerd staal. Diameter 125mm. geperst dus glad. De bocht met rubberdichting heeft luchtdichte verbinding met spirobuis. Bocht gaat direct in een spirobuis.
Als afsluiter wil ik werken met de handbediende regelklep die je helemaal kan afsluiten.
Moet alleen nog op zoek naar een kort stukje 125mm flexibele buis om de spirobuis aan te sluiten op de afzuiger.
Zijn er nog andere zaken die ik vergeet en waar ik beter nu aan kan denken?
In het algemeen geldt dat twee (opeenvolgende) bochten van 45 graden minder weerstand hebben dan eentje van 90, als ik het wel heb.
Mss dat een in de afzuigtechniek onderlegde mede-ww-er hierover duidelijkheid kan verschaffen? (Ik had een vijf voor natuurkunde op mijn eindlijst.)
Mss dat een in de afzuigtechniek onderlegde mede-ww-er hierover duidelijkheid kan verschaffen? (Ik had een vijf voor natuurkunde op mijn eindlijst.)
Een ruime, ronde en gladde haakse bocht kan prima. De 2x 45 graden is meer gebaseerd op pvc bochten waar de haakse bochten meer abrupt zijn.
Heb het ook zo in mijn werkplaats. Werkt goed (genoeg). De kleppen van dit systeem sluiten niet helemaal af hoor. Niet zo heel erg naar mijn idee.
Verwacht geen wonderen van dit soort afzuigsystemen. Als je niet met wapperende haren op een meter van je afzuigpunt staat blijft er een stofprobleem rond je machines.
Verwacht geen wonderen van dit soort afzuigsystemen. Als je niet met wapperende haren op een meter van je afzuigpunt staat blijft er een stofprobleem rond je machines.
ik heb hier bij de aanleg van mijn buizen ook naar gekeken en bij dit type is de straal (= de mate waarin je de stroming afbuigt) dezelfde voor een 45 of 90 gr bocht. ik ben ervan uit gegaan dat het in dit geval dus niks uitmaakte en denk nog steeds dat dat klopt.
voor kleppen even kijken naar het type. er zijn er wel degelijk die goed afsluiten en andere die enkel het debiet wat reduceren.
Deze waren goed
www.ventilatieshop.be

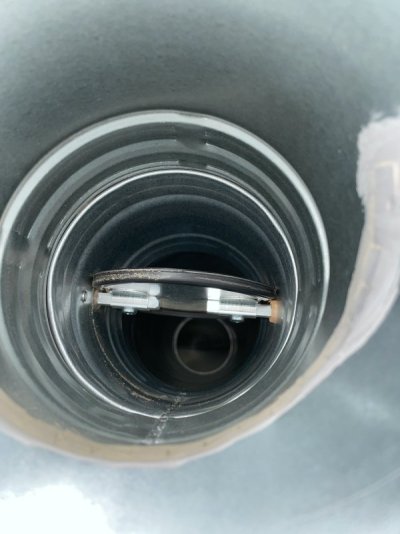

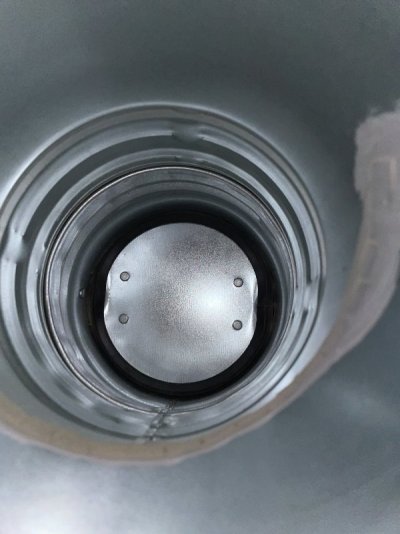

Op de foto op de site lijken die zo lek als een mandje maar in realiteit zien ze er zo uit
die van ventilatieland waren NOK (voor deze toepassing).

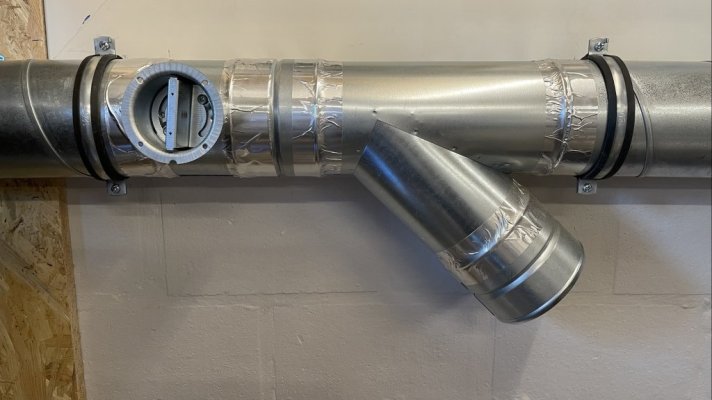

ik zou voor de kleppen een onstoppings Y-stuk met deksel zetten zodat je er bij kan als er krullen een de klep blijven hangen.
meer detail in Stofafzuiging upgrade met cycloon en fijnstoffilter als je die nog niet gevonden had.
voor kleppen even kijken naar het type. er zijn er wel degelijk die goed afsluiten en andere die enkel het debiet wat reduceren.
Deze waren goed

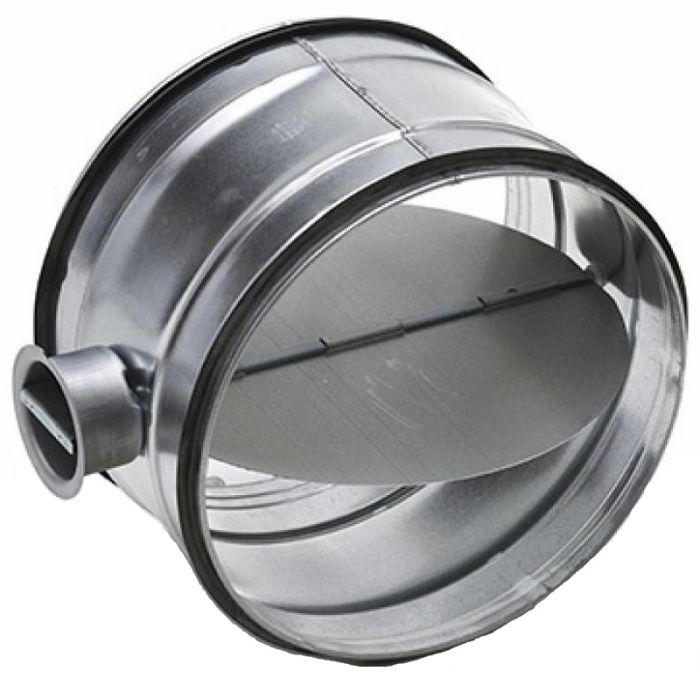

Regelklep Ø 125mm met rubberdichting - handbediend
Regelklep 125mm met rubberdichting voor luchtdichte verbinding. Een regelklep wordt gebruikt voor het regelen van de hoeveelheid lucht die door een spirobuis ventilatiekanaal gaat. Met rand van rubber aan ronde klepblad wordt de klep helemaal afgeslote
die van ventilatieland waren NOK (voor deze toepassing).
ik zou voor de kleppen een onstoppings Y-stuk met deksel zetten zodat je er bij kan als er krullen een de klep blijven hangen.
meer detail in Stofafzuiging upgrade met cycloon en fijnstoffilter als je die nog niet gevonden had.
Laatst bewerkt:
De afbeelding laat duidelijk zien dat beide dezelfde radius hebben. Daarmee is er dus weinig voordeel te behalen met 2x 45° ten opzichte van 1x 90°. Enige punt is natuurlijk wel dat wanneer je twee delen hebt, er een minimale overgang is waarbij er dus extra weerstand ontstaat, dit kan natuurlijk weer weggezet worden tegenover het feit dat de verbindingsmof een recht extra stuk geeft halverwege de bocht... Per saldo in dit geval weinig verschil...

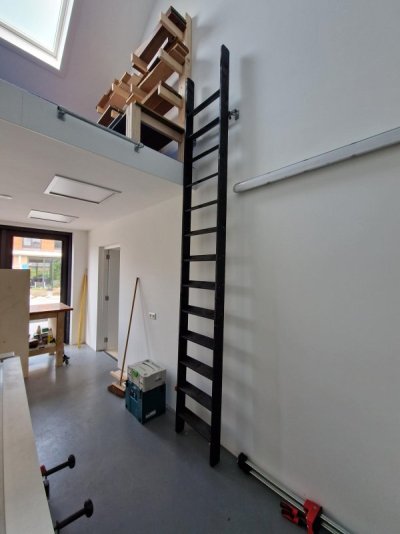

Ladder is inmiddels klaar en hangt aan de muur.
Nu verder met de vaste buizen voor afzuiging en daarnaast ben ik begonnen aan een compacte werkbank/aflegplek/ladekast op wielen. Afmetingen worden 160x50x84 cm. Met wielen komt hij dan nog 10cm hoger te staan.
In de lades komt al het losse spul dat nu in dozen en onder de werkbank zit. Freesjes, schroeven, haken alles wat je maar kan bedenken.
De lades worden gemaakt volgens het systeem van Hooked on Wood. In de zijpanelen van 18mm komt om de 7cm een 9mm groef en de bodem van de lade wordt iets breder waardoor deze in de groef valt.
Ik zit me alleen af te vragen of de groeven in het zijpaneel de constructie niet teveel verzwakt. Maar daar gaan we achter komen.
Ik zit me nog wel af te vragen hoe ik het beste in de 6 panelen de 9mm groeven kan frezen. Ik heb een 4mm zaagblad voor de formaatzaag, maar dan moet ik telkens de geleider 2 keer verzetten.
Andere optie is een 9 of 10mm frees, maar dan moet ik een systeem maken zodat ik alle groeven op telkens dezelfde afstand frees.
Daar denk ik nog even over na.
Nu verder met de vaste buizen voor afzuiging en daarnaast ben ik begonnen aan een compacte werkbank/aflegplek/ladekast op wielen. Afmetingen worden 160x50x84 cm. Met wielen komt hij dan nog 10cm hoger te staan.
In de lades komt al het losse spul dat nu in dozen en onder de werkbank zit. Freesjes, schroeven, haken alles wat je maar kan bedenken.
De lades worden gemaakt volgens het systeem van Hooked on Wood. In de zijpanelen van 18mm komt om de 7cm een 9mm groef en de bodem van de lade wordt iets breder waardoor deze in de groef valt.
Ik zit me alleen af te vragen of de groeven in het zijpaneel de constructie niet teveel verzwakt. Maar daar gaan we achter komen.
Ik zit me nog wel af te vragen hoe ik het beste in de 6 panelen de 9mm groeven kan frezen. Ik heb een 4mm zaagblad voor de formaatzaag, maar dan moet ik telkens de geleider 2 keer verzetten.
Andere optie is een 9 of 10mm frees, maar dan moet ik een systeem maken zodat ik alle groeven op telkens dezelfde afstand frees.
Daar denk ik nog even over na.
Nou weet ik niet of ik dat ook bij hooked on wood heb gezien, maar je kan ook een plaat van 12 of 15mm dik nemen en daar stroken op lijmen van 8 of 6 mm dik die je steeds met een latje van 10mm breed als afstandhouder boven elkaar lijmt. En zo je groeven maakt.
Dit klopt helemaal.
Wil je nog minder weerstand moet je naar bochten met een grotere radius.
Ook minder weerstand dan de getoonde vlinderkleppen geven schuifafsluiters. Deze hebben in de openstand volle doorlaat
Tja, waarom eigenlijk niet....
Lijkt me eigenlijk wel een goed plan. Stom dat ik dat niet zelf heb bedacht.
Ik heb nog 12mm MDF liggen waar ik latjes van kan zagen en dan telkens een groef van 9 mm open houden.
Of gewoon alleen een kleiner latje waar de lade op schuift maar dan loop je wellicht meer kans dat de lade kan kantelen wanneer je hem helemaal open doet.
Maar zeker een goede tip!
vroeger zei men 'papier is geduldig'
nu 'op het internet vind je het wel'
een ja-nee-pingpong start ik niet op
neem een strook mdf, wrijf er met een andere strook mdf of massief hout op, en kijk hoeveel stof je produceert
dat is een maatstaf voor de tijd dat een mdf-geleiding meegaat
Dat is stof tot nadenken...
Wat zou wel werken? Multiplex? Of slechts massief?
Het gaat om zeker 21 lades dus als ik ladegeleiders koop ben ik bijna €200 verder. Maar ja ik zou toch graag zien dat het 20 jaar meegaat.
Voordeel van het getoonde systeem is dat je makkelijk ladehoogtes kan uitwisselen.
Wat zou wel werken? Multiplex? Of slechts massief?
Het gaat om zeker 21 lades dus als ik ladegeleiders koop ben ik bijna €200 verder. Maar ja ik zou toch graag zien dat het 20 jaar meegaat.
Voordeel van het getoonde systeem is dat je makkelijk ladehoogtes kan uitwisselen.
