Een "raar" freestafeltje.
- Onderwerp starter tuoh
- Startdatum
Wat is dit toch weer geweldig om te volgen al begrijp ik niet alles wat er precies gebeurt ondanks de vele plaatjes.
Maar het zal allemaal wel duidelijk worden als het af is (met een filmpje, ja ook voor mij)
Mvg,
Spaander, je bent niet alleen!
Heren bedankt voor alle positieve commentaren
Omdat een weliswaar mooi maar niet functionerend freestafeltje maar een twijfelachtig genoegen is ga ik straks eerst eens wat testen doen alvorens het ding verder af te werken. Theorie en praktijk durven wel eens meer van elkaar afwijken, daarom eerst maar eens de proef op de som nemen om te zien of het ding kan waarmaken wat ik er van verwacht in de harde praktijk
Omdat een weliswaar mooi maar niet functionerend freestafeltje maar een twijfelachtig genoegen is ga ik straks eerst eens wat testen doen alvorens het ding verder af te werken. Theorie en praktijk durven wel eens meer van elkaar afwijken, daarom eerst maar eens de proef op de som nemen om te zien of het ding kan waarmaken wat ik er van verwacht in de harde praktijk
Laatst bewerkt:
Het testen is 100% geslaagd, kan met een gerust hart de freestafel verder afwerken nu Ik hoef ook niks meer aan te passen of te wijzigen, alles functioneert zoals verhoopt. Dit is een leuke meevaller bij iets wat in feite toch een "prototype" is. De freesunit zit heel rigide tijdens het frezen, de beide blokkageschroeven doen hun werk naar behoren, wat resulteert in een mooi freesbeeld. Geen golfje te zien, nee, enkel mooi strak freeswerk
En nog wat foto's van het frezen.
Zonder frees begin je niks natuurlijk.

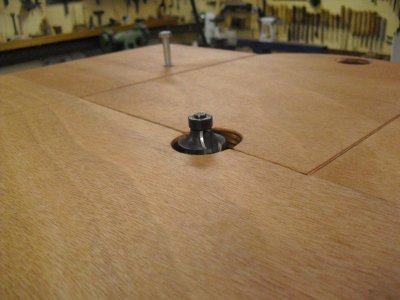

Wat randen profileren.

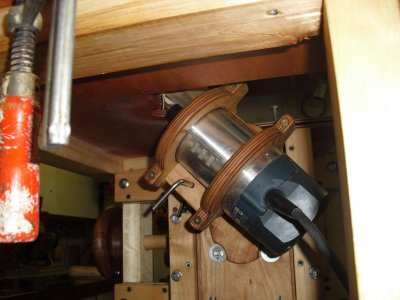

Schuinstellen (45°) met een rechte frees in de machine, langs onder gezien.

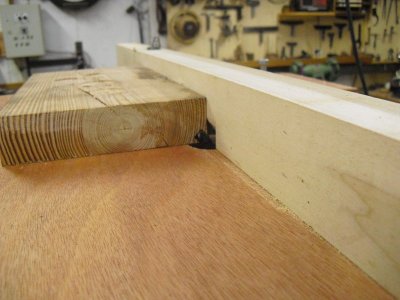

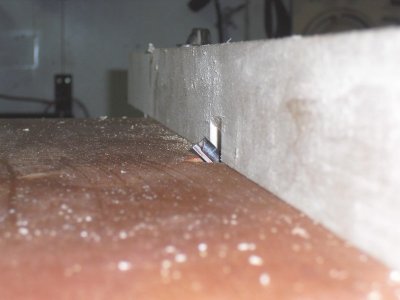

En langs boven gezien, hier moet het gaan gebeuren. Ook even een stuk afvalhout gepromoveerd tot geleider

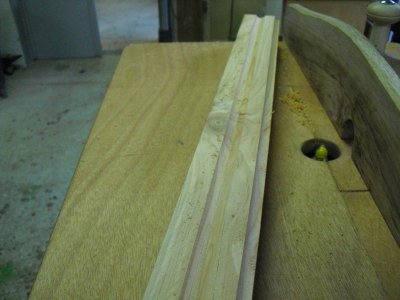

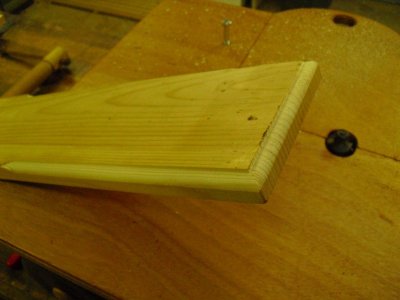

Groef 8mm x 8mm in kwartiers Lariks, in één freesgang, fluitje van een cent.
Zo komen er weer andere inbouwmogelijkheden beschikbaar voor toekomstige projecten
Er komen ook nog bewegende beelden voor de liefhebbers, maar pas als het hele zaakje gereed is, nog even geduld dus
Ik hoef ook niks meer aan te passen of te wijzigen, alles functioneert zoals verhoopt. Dit is een leuke meevaller bij iets wat in feite toch een "prototype" is. De freesunit zit heel rigide tijdens het frezen, de beide blokkageschroeven doen hun werk naar behoren, wat resulteert in een mooi freesbeeld. Geen golfje te zien, nee, enkel mooi strak freeswerkEn nog wat foto's van het frezen.
Zonder frees begin je niks natuurlijk.
Wat randen profileren.
Schuinstellen (45°) met een rechte frees in de machine, langs onder gezien.
En langs boven gezien, hier moet het gaan gebeuren. Ook even een stuk afvalhout gepromoveerd tot geleider

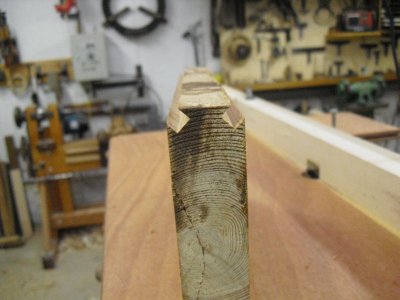

Groef 8mm x 8mm in kwartiers Lariks, in één freesgang, fluitje van een cent.
Zo komen er weer andere inbouwmogelijkheden beschikbaar voor toekomstige projecten
Er komen ook nog bewegende beelden voor de liefhebbers, maar pas als het hele zaakje gereed is, nog even geduld dus
"bij iets wat in feite toch een "prototype" is."
Na lezing van het bovenstaande moest ik toch even Godslasteren, vrees ik. Als dit jouw prototype is moet ik mezelf degraderen tot een prutser, denk ik
Goed bedacht, mooi gemaakt, en als je de definitieve versie gaat maken wil ik je prototype best overnemen hoor
*Neemt hoed af*
Groets, Rob.
Na lezing van het bovenstaande moest ik toch even Godslasteren, vrees ik. Als dit jouw prototype is moet ik mezelf degraderen tot een prutser, denk ik
Goed bedacht, mooi gemaakt, en als je de definitieve versie gaat maken wil ik je prototype best overnemen hoor
*Neemt hoed af*
Groets, Rob.
P
Pel
Guest
Perfect André, en inderdaad de schuin stelling geeft weer meer perspectief voor ander verbindingen of gewoon omdat je een mooier ander profiel kunt frezen.
Groet Pel.
Groet Pel.

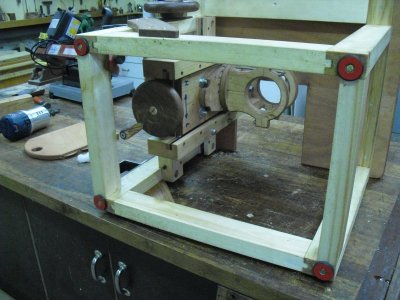

En nog wat plaatjes van de werken tot dusver Het tafeltje "hangt" nu op zijn plaats om te kunnen frezen, na de klus kan ik het dan een etage lager stockeren. Omdat Populier nu niet direct de duurzaamste houtsoort is heb ik het contactvlak met de grond maar wat opgewaardeerd met een stel Trespa onderlegplaatjes Vermoedelijk worden deze op termijn vervangen door een stel zwenkwieltjes, maar ga er eerst zo een poosje mee werken, de praktijk brengt dan wel raad over wat het best gaat zijn hier.
De "basis" van het freestafeltje, de draaibank dus, ga ik binnenkort wat moeten verplaatsen omdat er een nieuwe "poort" moet geplaatst worden na de winter. Het is daarom het uitgelezen moment om de draaibank ook wat op te schuiven naar links, kunnen mijn schuiven terug volledig open als het tafeltje aan het bed hangt. Die nieuwe poort word eigenlijk een enkele deur + vast gedeelte, beide met glas.
Met de twee metalen haken op hun plaats zit de freestafel heel stabiel gemonteerd tegen het bed, dat geeft geen krimp tijdens het werken, en ook van belang, ik kan qua bediening overal goed aan.
Het spul aan het bed haken duurt juist geteld 5 sec.
Eén dezer dagen moet ik nu nog juist een langsgeleider samen breien en dan is de machine volledig klaar. Perfect getimed omdat de eerste freesklussen al liggen te wachten
Een paar haken in wording.
En op hun plaats.
Het spul hangt!
Van de andere zijde bekeken, werkhoogte is juist 1050mm
Een stel beschermingsplaatjes.
Geparkeerd.
Het tafeltje "hangt" nu op zijn plaats om te kunnen frezen, na de klus kan ik het dan een etage lager stockeren. Omdat Populier nu niet direct de duurzaamste houtsoort is heb ik het contactvlak met de grond maar wat opgewaardeerd met een stel Trespa onderlegplaatjes Vermoedelijk worden deze op termijn vervangen door een stel zwenkwieltjes, maar ga er eerst zo een poosje mee werken, de praktijk brengt dan wel raad over wat het best gaat zijn hier.De "basis" van het freestafeltje, de draaibank dus, ga ik binnenkort wat moeten verplaatsen omdat er een nieuwe "poort" moet geplaatst worden na de winter. Het is daarom het uitgelezen moment om de draaibank ook wat op te schuiven naar links, kunnen mijn schuiven terug volledig open als het tafeltje aan het bed hangt. Die nieuwe poort word eigenlijk een enkele deur + vast gedeelte, beide met glas.
Met de twee metalen haken op hun plaats zit de freestafel heel stabiel gemonteerd tegen het bed, dat geeft geen krimp tijdens het werken, en ook van belang, ik kan qua bediening overal goed aan.
Het spul aan het bed haken duurt juist geteld 5 sec.
Eén dezer dagen moet ik nu nog juist een langsgeleider samen breien en dan is de machine volledig klaar. Perfect getimed omdat de eerste freesklussen al liggen te wachten

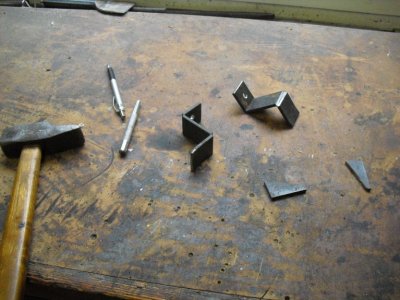

Een paar haken in wording.

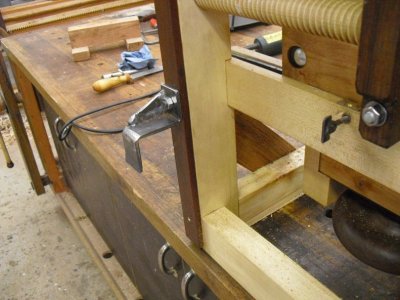

En op hun plaats.

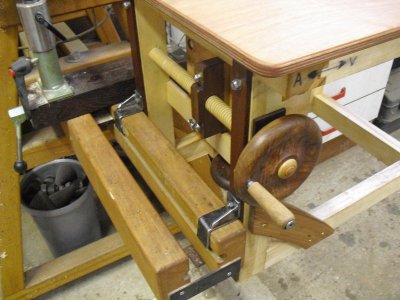

Het spul hangt!
Van de andere zijde bekeken, werkhoogte is juist 1050mm
Een stel beschermingsplaatjes.
Geparkeerd.
De eindmeet komt stilaan in zicht nog een langsgeleider fabriceren en we kunnen sponningen gaan frezen. Toen ik het plan opvatte om een freestafeltje te gaan bouwen was het hout voor de langsgeleider al meteen geselecteerd Een krom gegroeid stuk Noten, een restje van het tafelblad aan de trapdraaibank, had immers de perfecte vorm voor een "organisch gevormde" langsgeleider

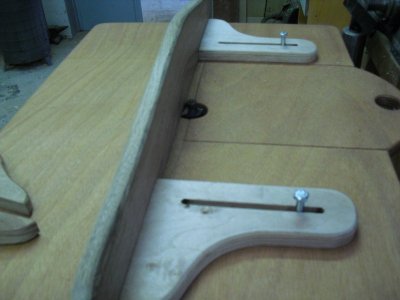

Dat stuk hout is nu op zijn bestemming geraakt, de langsgeleider is een mix geworden van twee materialen, Berken multiplex voor de sleuven en het bewuste stuk inlands Noten voor de eigenlijke geleider. Beide materialen zijn gekoppeld met een paar domino's en wat lijm, de twee bijkomende "schoren" zijn gemonteerd met een paar doorgaande deuvels en wat lijm. Het eindresultaat is een stijve langsgeleider die vlot te verplaatsen is en daar waar het nodig is ook voldoende hoog om steun te geven aan hoge en smalle werkstukken.

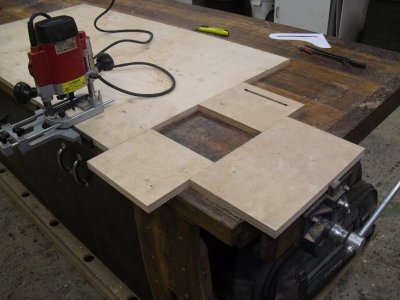

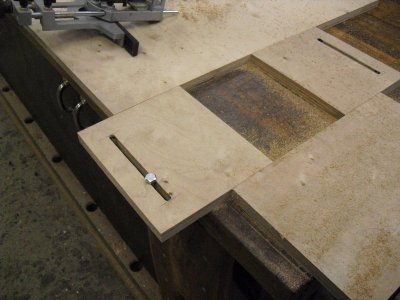

Na het vastleggen van de buitenafmetingen en het zagen van de stukken multiplex zijn eerst de sleuven gefreesd alvorens de uiteindelijk vorm uit te zagen. Om kleine werkstukken toch makkelijk te kunnen bewerken moet er soms wat geïmproviseerd worden bij het spannen, maar voor alles is er wel een oplossing.
Zo dus.
Dat past al.
Even "droog" passen.

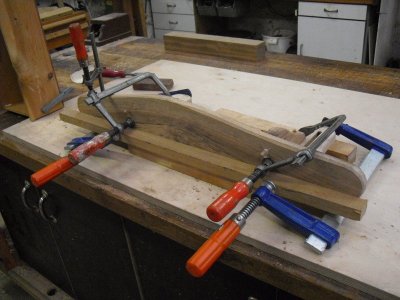

Gelijmd.

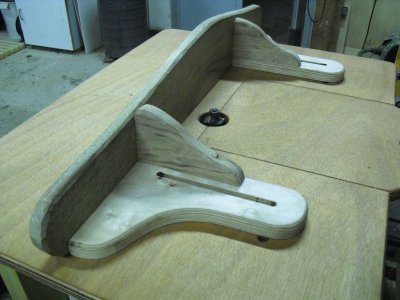

Dat ziet er "gestroomlijnd" uit vind ik.
Wachtend op een paar draaiknoppen.
nog een langsgeleider fabriceren en we kunnen sponningen gaan frezen. Toen ik het plan opvatte om een freestafeltje te gaan bouwen was het hout voor de langsgeleider al meteen geselecteerd Een krom gegroeid stuk Noten, een restje van het tafelblad aan de trapdraaibank, had immers de perfecte vorm voor een "organisch gevormde" langsgeleiderDat stuk hout is nu op zijn bestemming geraakt, de langsgeleider is een mix geworden van twee materialen, Berken multiplex voor de sleuven en het bewuste stuk inlands Noten voor de eigenlijke geleider. Beide materialen zijn gekoppeld met een paar domino's en wat lijm, de twee bijkomende "schoren" zijn gemonteerd met een paar doorgaande deuvels en wat lijm. Het eindresultaat is een stijve langsgeleider die vlot te verplaatsen is en daar waar het nodig is ook voldoende hoog om steun te geven aan hoge en smalle werkstukken.
Na het vastleggen van de buitenafmetingen en het zagen van de stukken multiplex zijn eerst de sleuven gefreesd alvorens de uiteindelijk vorm uit te zagen. Om kleine werkstukken toch makkelijk te kunnen bewerken moet er soms wat geïmproviseerd worden bij het spannen, maar voor alles is er wel een oplossing.
Zo dus.
Dat past al.
Even "droog" passen.
Gelijmd.

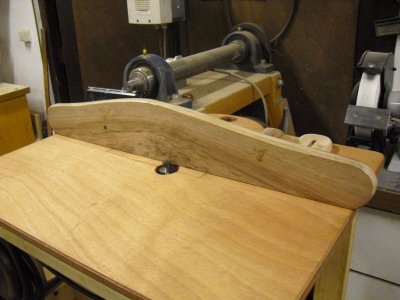

Dat ziet er "gestroomlijnd" uit vind ik.
Wachtend op een paar draaiknoppen.
Ik zie dat het er heel erg mooi uit ziet, en het is een mooi staaltje vakmanschap, maar ben erg benieuwd hoe functioneel het is?
Op het forum worden vrijwel altijd tweedehands gietijzeren machines aanbevolen boven nieuwe aluminium versies, om de stevigheid / duurzaamheid, maar hoe zou deze tafel zich houden? Of was het maken het doel op zich?
Op het forum worden vrijwel altijd tweedehands gietijzeren machines aanbevolen boven nieuwe aluminium versies, om de stevigheid / duurzaamheid, maar hoe zou deze tafel zich houden? Of was het maken het doel op zich?
Een freestafel(tje) is in feite geen machine maar een accessoire voor de bovenfrees, je vergroot er de mogelijkheden van de freesmachine mee. Nu kan je er qua constructie en materiaalkeuze zo ver in gaan als je wil, maar zelfs de meest primitieve vorm werkt al. Heb jaren gewerkt met een "tafeltje" dat niet meer was dan een stukje Trespa met een gat erin, even de frees eronder schroeven en klaar. Dat stuk plaat lag deels op de werkbank en werd vastgezet met de bankhaak Dan is wat ik nu bouw een super de luxe uitvoering de bouw ervan is deels "spielerei" maar de constructie is volledig functioneel. Of je de frees instelt met een houten spindel of met een stalen fancy ding van een paar honderd euro maakt voor het gebruik ervan niks uit, dat is meer marketing dan wat anders, idem voor al die plastiek troep die ze verkopen om erop te schroeven trouwens.
Een bovenfreestafel is NIET gebouwd om er honderden meters profiel op te frezen bijvoorbeeld, dat werkt veel te traag, daar zijn andere machines beter voor geschikt. Het is WEL geschikt om er kleine(ere) klusjes op uit te voeren, bv. diegene welke op een verticale freesmachine te lastig of te gevaarlijk zijn, of te veel ombouwwerk vragen. Primair ligt daar de basistaak van een freestafeltje, dat vraagt dus geen zware machinebouw, enkel een vlak en glad werkblad is al ruim voldoende Al de rest is leuk meegenomen maar niet strikt noodzakelijk. Ik ben er zeker van dat ik dit freestafeltje niet meer ga verslijten
Professionele machines die dagelijks gebruikt worden en zwaar worden belast zoals schaafmachines, zaagmachines, etc.. kunnen niet zwaar genoeg uitgevoerd worden, die moeten hun werk (tientallen) jaren blijven doen zonder haperen. Dan is staal, gietijzer, of een combinatie van beide nodig als bouwmateriaal om aan deze eisen te kunnen blijven voldoen, aluminium is al heel wat kwetsbaarder hier.
Dan is wat ik nu bouw een super de luxe uitvoering de bouw ervan is deels "spielerei" maar de constructie is volledig functioneel. Of je de frees instelt met een houten spindel of met een stalen fancy ding van een paar honderd euro maakt voor het gebruik ervan niks uit, dat is meer marketing dan wat anders, idem voor al die plastiek troep die ze verkopen om erop te schroeven trouwens.Een bovenfreestafel is NIET gebouwd om er honderden meters profiel op te frezen bijvoorbeeld, dat werkt veel te traag, daar zijn andere machines beter voor geschikt. Het is WEL geschikt om er kleine(ere) klusjes op uit te voeren, bv. diegene welke op een verticale freesmachine te lastig of te gevaarlijk zijn, of te veel ombouwwerk vragen. Primair ligt daar de basistaak van een freestafeltje, dat vraagt dus geen zware machinebouw, enkel een vlak en glad werkblad is al ruim voldoende
Al de rest is leuk meegenomen maar niet strikt noodzakelijk. Ik ben er zeker van dat ik dit freestafeltje niet meer ga verslijtenProfessionele machines die dagelijks gebruikt worden en zwaar worden belast zoals schaafmachines, zaagmachines, etc.. kunnen niet zwaar genoeg uitgevoerd worden, die moeten hun werk (tientallen) jaren blijven doen zonder haperen. Dan is staal, gietijzer, of een combinatie van beide nodig als bouwmateriaal om aan deze eisen te kunnen blijven voldoen, aluminium is al heel wat kwetsbaarder hier.

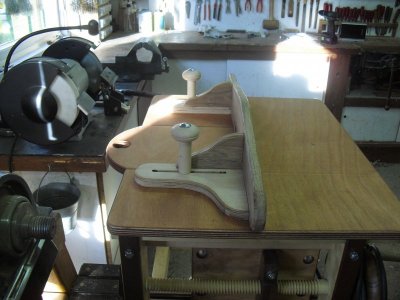

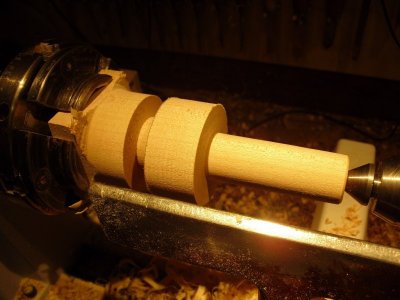

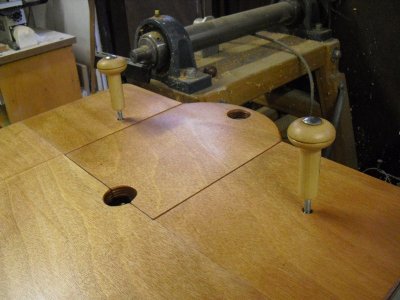

Vandaag de laatste hand gelegd aan de freestafel, meer specifiek, de twee knoppen waar de langsgeleider mee word vast gezet moesten nog gemaakt worden. Heb die dingen gedraaid uit een stukje Esdoorn, er zit een M8 houtbout dooreen die op zijn beurt is geborgd met een spijker Gaatje van 2mm dwars door hout en bout geboord; een spijker erdoor, afknippen, even naklinken en klaar. Voor de krachten die er gaan opkomen meer dan voldoende.
Daarna met opgebouwde langsgeleider de frees in verschillende positie's nog eens aan de tand gevoeld.
Frees horizontaal in positie.

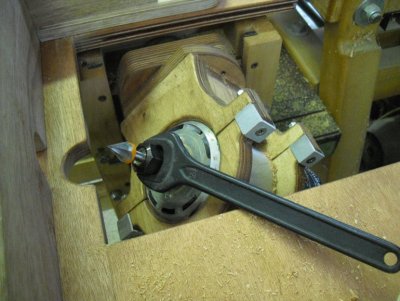

Even een wiel wisselen, oeps sorry, even een freesje wisselen
Toch een modificatie aan de freesophanging, een paar stukjes alu U-profiel om het delamineren van het multiplex tegen te gaan, de boutjes hebben namelijk een schroefkop Andere had ik niet beschikbaar.

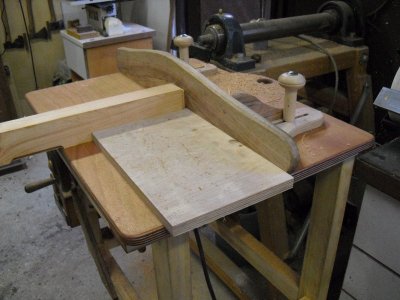

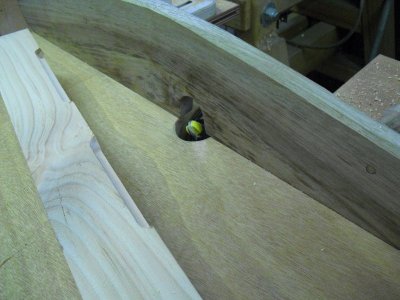

Frees op 45° aan het werk.
En een "normaal" standje
Een stukje afval als "dwarsslede" werkt perfect.
En het spul nog eens in de lijnolie.
De conclusie tot hier toe, met de modificatie van de freesophanging uitgevoerd is het spul nu zonder meer inzetbaar. MAAR, er komt nog een modificatie aan, de eenzijdige ophanging verdwijnt en er komt een rollend onderstelletje in de plaats. Dat gaat functioneler zijn in gebruik en makkelijker om het ding uit te weg te zetten als ik het niet nodig heb. Had nog vier gepaste zwenkwielen liggen, dat gaat dus snel gefixt zijn.

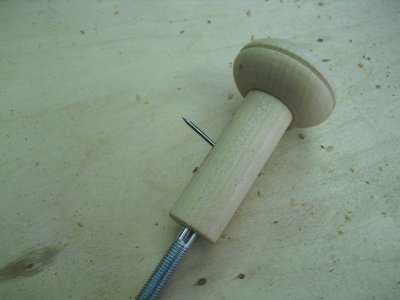

Gaatje van 2mm dwars door hout en bout geboord; een spijker erdoor, afknippen, even naklinken en klaar. Voor de krachten die er gaan opkomen meer dan voldoende.Daarna met opgebouwde langsgeleider de frees in verschillende positie's nog eens aan de tand gevoeld.
Frees horizontaal in positie.
Even een wiel wisselen, oeps sorry, even een freesje wisselen
Toch een modificatie aan de freesophanging, een paar stukjes alu U-profiel om het delamineren van het multiplex tegen te gaan, de boutjes hebben namelijk een schroefkop
Andere had ik niet beschikbaar.Frees op 45° aan het werk.
En een "normaal" standje

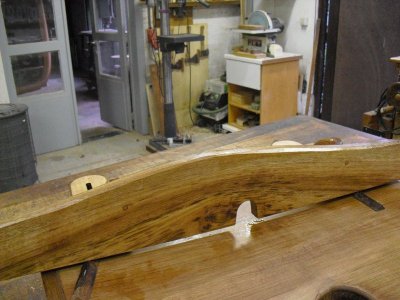

Een stukje afval als "dwarsslede" werkt perfect.
En het spul nog eens in de lijnolie.
De conclusie tot hier toe, met de modificatie van de freesophanging uitgevoerd is het spul nu zonder meer inzetbaar. MAAR, er komt nog een modificatie aan, de eenzijdige ophanging verdwijnt en er komt een rollend onderstelletje in de plaats. Dat gaat functioneler zijn in gebruik en makkelijker om het ding uit te weg te zetten als ik het niet nodig heb. Had nog vier gepaste zwenkwielen liggen, dat gaat dus snel gefixt zijn.
En "raar" freestafeltje?
Het lijk mij meer een goocheltafeltje wat je gemaakt heb, voor mij is het magic
Bedankt tuoh voor het mooie verslag met de vele plaatjes, ik heb er weer van genoten.
Mvg,.
Het lijk mij meer een goocheltafeltje wat je gemaakt heb, voor mij is het magic
Bedankt tuoh voor het mooie verslag met de vele plaatjes, ik heb er weer van genoten.
Mvg,
.
Heren, hartelijk dank voor al jullie positieve commentaren
En omdat we er maar niet genoeg van kunnen krijgen volgt hier nog een lading foto's
Het "rare" freestafeltje is vandaag getransformeerd naar een meer normaal uitziend accessoire, het is enkel wat soberder van uitstraling dan gebruikelijk

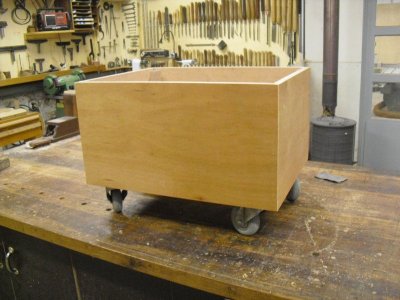

Van wat restjes multiplex 18mm een kistonderstel ineen geklopt, waar het frame van het tafeltje deels invalt (10mm), en voorzien van vier wielen waarvan twee met rem. Het onderstel en het freestafeltje kan ik koppelen met twee houtbouten welke voorzien zijn van een gerecycleerde Trespa knop Geen sleutel nodig dus.

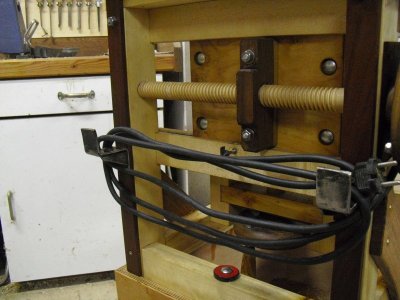

De ophangbeugels heb ik 180° gedraaid en doen nu dienst als kabelhaspel Niks laten verloren gaan hé.
Om zeker te zijn dat het zwaartepunt van het spul zo laag mogelijk komt te liggen heb ik op de bodem een ferm stuk spoorrail gelegd. Dat was meer dan voldoende om de balans naar de goede kant te laten uitslaan

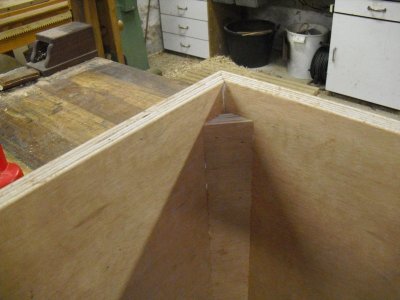

Niks laten verloren gaan. Zelfs de zaagresten zijn bruikbaar, deze geven stevigere hoeken en zijn meteen steun voor het frame.
Het complete onderstel.

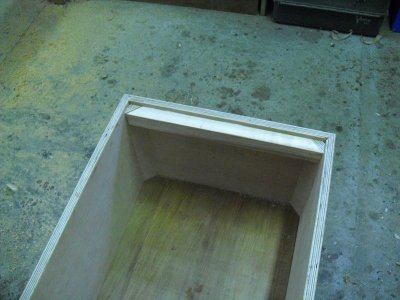

Extra klamp om de twee onderdelen te kunnen koppelen.
Bout met Trespa knop en een stuk rail als balast.
Een andere functie voor de beugels

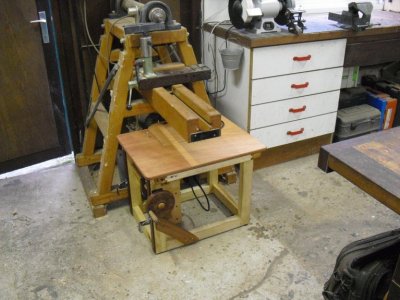

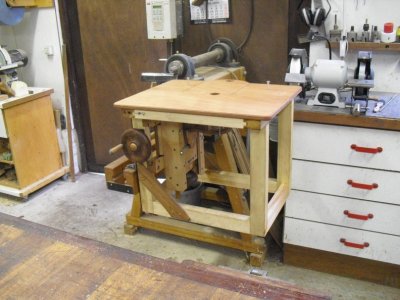

De definitieve vorm, klaar voor de komende klussen.
En omdat we er maar niet genoeg van kunnen krijgen volgt hier nog een lading foto's
Het "rare" freestafeltje is vandaag getransformeerd naar een meer normaal uitziend accessoire, het is enkel wat soberder van uitstraling dan gebruikelijk
Van wat restjes multiplex 18mm een kistonderstel ineen geklopt, waar het frame van het tafeltje deels invalt (10mm), en voorzien van vier wielen waarvan twee met rem. Het onderstel en het freestafeltje kan ik koppelen met twee houtbouten welke voorzien zijn van een gerecycleerde Trespa knop
Geen sleutel nodig dus. De ophangbeugels heb ik 180° gedraaid en doen nu dienst als kabelhaspel
Niks laten verloren gaan hé.Om zeker te zijn dat het zwaartepunt van het spul zo laag mogelijk komt te liggen heb ik op de bodem een ferm stuk spoorrail gelegd. Dat was meer dan voldoende om de balans naar de goede kant te laten uitslaan
Niks laten verloren gaan. Zelfs de zaagresten zijn bruikbaar, deze geven stevigere hoeken en zijn meteen steun voor het frame.
Het complete onderstel.
Extra klamp om de twee onderdelen te kunnen koppelen.

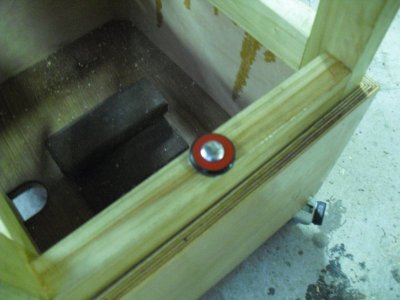

Bout met Trespa knop en een stuk rail als balast.
Een andere functie voor de beugels

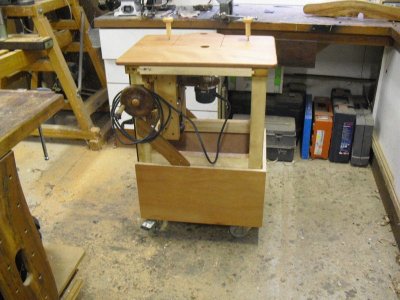

De definitieve vorm, klaar voor de komende klussen.
P
Pel
Guest
Andre, ik heb genoten hoe je mij, en met mij vele andere bijna wekelijks verblijde met foto's van het rare freestafeltje, wat m.i. helemaal geen raar freestafeltje is. Je bent niet alleen een top vakman, maar m.i. ook een top ontwerper. Diegene die deze prachtige freestafel ooit koopt of misschien erft, heeft betere freestafel dan menig kant en klaar gekocht in de winkel.
Groet Pel.
