Een "raar" freestafeltje.
- Onderwerp starter tuoh
- Startdatum
Dank u heren
En ja, dat raar tafeltje is dan nog geen tafeltje ook
Tenminste, het is niet de bedoeling dat het ding op zijn poten komt te staan zoals hierboven te zien is. Het spul gaat tijdens het gebruik éénzijdig opgehangen worden
Daarom zitten er aan de ene zijkant al doorlopende ipé latten, en zijn de onderste bouten niet afgeslepen, daar moet nog wat op gemonteerd worden. Komende dagen zal dat wel allemaal duidelijk worden, hoop ik toch.
En ja, dat raar tafeltje is dan nog geen tafeltje ook Tenminste, het is niet de bedoeling dat het ding op zijn poten komt te staan zoals hierboven te zien is. Het spul gaat tijdens het gebruik éénzijdig opgehangen worden
Daarom zitten er aan de ene zijkant al doorlopende ipé latten, en zijn de onderste bouten niet afgeslepen, daar moet nog wat op gemonteerd worden. Komende dagen zal dat wel allemaal duidelijk worden, hoop ik toch.
Het ziet er fantastisch uit vind ik, maar ik moet toegeven dat ik nog niet helemaal door heb hoe een en ander moet gaan werken
Daarom blijf ik met volle interesse je voortgang volgen!!
Daarom blijf ik met volle interesse je voortgang volgen!!
Het "rare" ding is ook weer wat verder gevorderd, spindel 2 is nu ook operationeel Ook hier moest ik aan het ene eind van de spindel een vierkant stukje voorzien om meedraaien van het rondsel te voorkomen. Voor deze spindel moest ik ook nog een handwiel draaien, inclusief een haaks erop staand hendeltje om vlot aan het wieltje te kunnen draaien Het handwiel is gedraaid uit een restje inlands noten met een mooie draadtekening, het hendeltje is eveneens een stukje noten, maar dit heeft de bekende grauwe kleur die we wel meer zien bij de inlandse variant. Het zorgt hier wel voor en mooi kleurcontrast. Omdat dit handwiel pal in het zicht komt te zitten heb ik er maar een luxe uitvoering van gemaakt, er zit een Essen "sierdop" op de doorgaande as van de spindel Met de plaatsing van de tweede spindel is de constructie zo goed als klaar, er rest mij nu nog enkel de freesophanging om te maken, daarna is het blad aan de beurt.

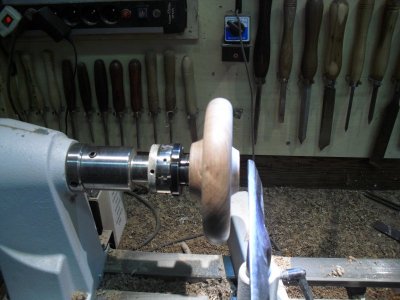

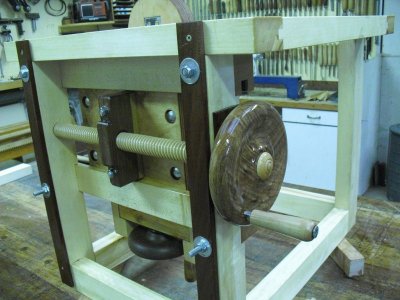

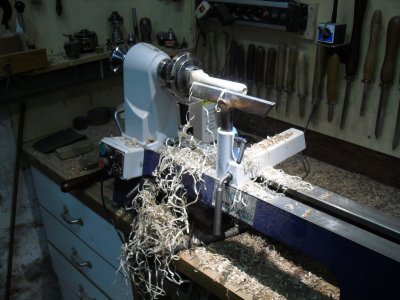

Een Noten handwiel in de steigers.
En, een dito hendeltje ervoor.

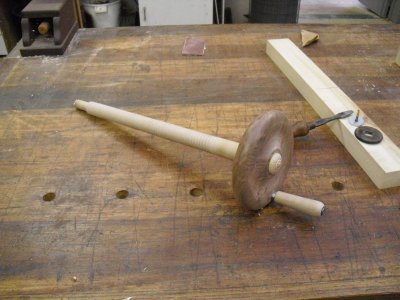

Klaar voor de montage.
En het geheel rijkelijk vol gekliederd met lijnolie
Ook hier moest ik aan het ene eind van de spindel een vierkant stukje voorzien om meedraaien van het rondsel te voorkomen. Voor deze spindel moest ik ook nog een handwiel draaien, inclusief een haaks erop staand hendeltje om vlot aan het wieltje te kunnen draaien Het handwiel is gedraaid uit een restje inlands noten met een mooie draadtekening, het hendeltje is eveneens een stukje noten, maar dit heeft de bekende grauwe kleur die we wel meer zien bij de inlandse variant. Het zorgt hier wel voor en mooi kleurcontrast. Omdat dit handwiel pal in het zicht komt te zitten heb ik er maar een luxe uitvoering van gemaakt, er zit een Essen "sierdop" op de doorgaande as van de spindel Met de plaatsing van de tweede spindel is de constructie zo goed als klaar, er rest mij nu nog enkel de freesophanging om te maken, daarna is het blad aan de beurt.Een Noten handwiel in de steigers.
En, een dito hendeltje ervoor.
Klaar voor de montage.
En het geheel rijkelijk vol gekliederd met lijnolie
Ook ik ben erg benieuwd naar de werking... het beloofd veel goeds als ik zie hoe vakkundig het in elkaar gezet is...
Hartelijk dank voor het compliment Jaap Ik probeer mijn bouwsels inderdaad altijd een beetje mooi aan te kleden, ze werken er niet beter door, maar ze ogen wel een stuk mooier zo
@Rendew, er komen inderdaad nog wat bewegende beelden ook, maar dat zal pas voor een van de komende weken zijn.

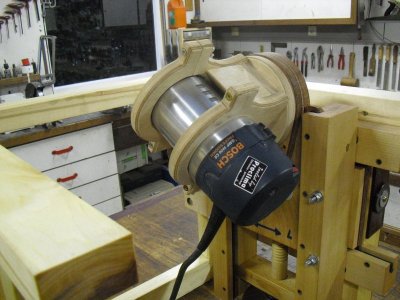

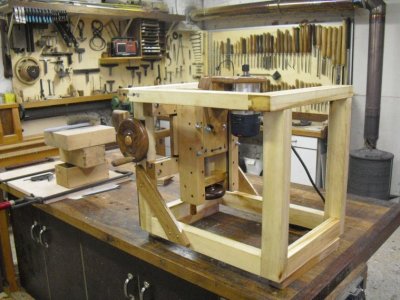

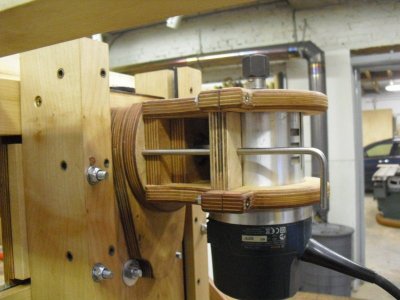

Het sluitstuk van de "machine" zit ook op zijn plaats, de freesophanging dus, zonder dit essentiële onderdeel is er van frezen geen sprake. De vorm werd deels bepaald door de te gebruiken freesmotor en anderzijds door de constructie op mijn draaibank. Deze laatste heeft zich in de "harde" praktijk al bewezen en voldoet zonder meer, wijzigingen qua vorm waren dus niet nodig. Enkel de totale bouwhoogte van de ophanging is lager dan die op de draaibank omdat de frees hier anders gaat gepositioneerd zitten.
Een paar stukjes Berken multiplex 18mm en wat zaagwerk later hebben we alle onderdelen klaar om samen te bouwen. Niet teveel poespas hier, royaal wat witte lijm en een paar brads volstaan om een onwrikbaar geheel te verkrijgen op deze manier.

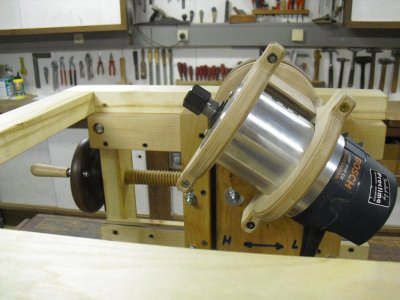

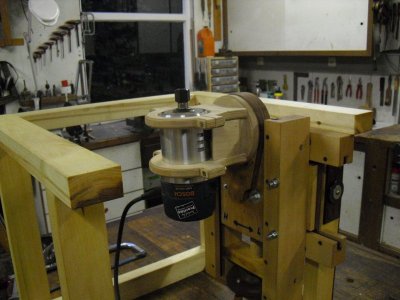

En dan kon er voor het eerst gepast worden met een "echte" frees in een echte "freestafel" Het verstelbereik is zeker méér dan voldoende dit betekend dat ik de glijbanen voor de horizontale verplaatsing iets kan inkorten tot gelijk met het frame achteraan, word de constructie nog wat compacter dan eerst gepland
Verstellen van horizontaal naar verticaal en al wat daar tussen ligt is een fluitje van een cent, ga wel nog een gradenaanduiding moeten fixen hier.
Om bij het verticaal frezen de spankop boven het blad te krijgen (voor makkelijke freeswissels) ga ik het verticaal schuivend gedeelte gelijk zagen met de wangen van de freesophanging, dan kan de freesmotor tot vlak tegen de onderkant van de tafel gedraaid worden
Dit zijn twee kleine aanpassingen die dus nog moeten gebeuren, voor de rest ziet het er al goed uit Als deze aanpassingen gebeurt zijn kan ik de sleeën definitief afregelen voor gebruik.

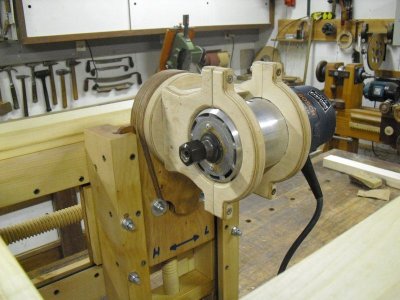

De toekomstige freesophanging.

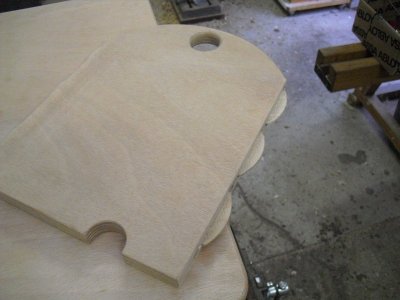

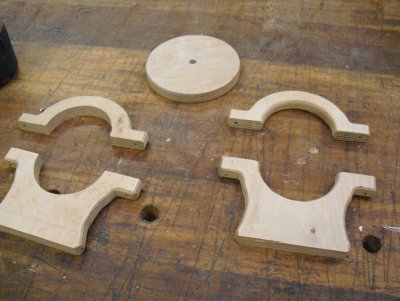

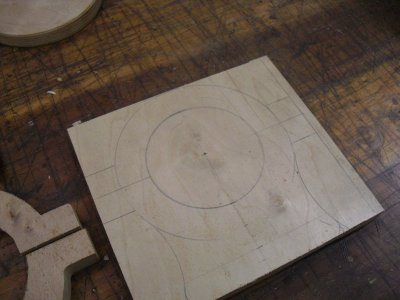

Na wat (figuur)zaag- en freeswerk.
Hier is het om te doen.

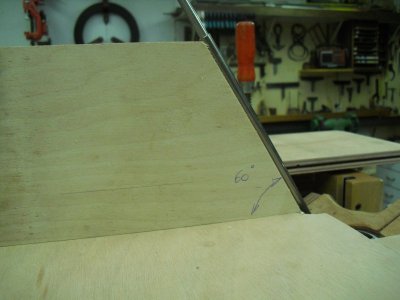

Schuinstelbaar.
Verder hoeft het horizontaal schuivend gedeelte niet naar achter, glijbanen mogen dus ingekort worden.
Het deel van de cirkel boven de wang van de freesophanging word hier vlak mee afgezaagd, dan kan de spankop volledig boven het blad komen, is makkelijk om frezen te wisselen.

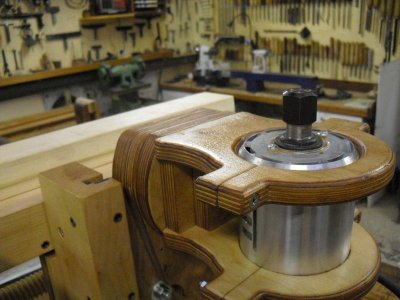

En wat dichterbij bekeken.
Ik probeer mijn bouwsels inderdaad altijd een beetje mooi aan te kleden, ze werken er niet beter door, maar ze ogen wel een stuk mooier zo @Rendew, er komen inderdaad nog wat bewegende beelden ook, maar dat zal pas voor een van de komende weken zijn.
Het sluitstuk van de "machine" zit ook op zijn plaats, de freesophanging dus, zonder dit essentiële onderdeel is er van frezen geen sprake. De vorm werd deels bepaald door de te gebruiken freesmotor en anderzijds door de constructie op mijn draaibank. Deze laatste heeft zich in de "harde" praktijk al bewezen en voldoet zonder meer, wijzigingen qua vorm waren dus niet nodig. Enkel de totale bouwhoogte van de ophanging is lager dan die op de draaibank omdat de frees hier anders gaat gepositioneerd zitten.
Een paar stukjes Berken multiplex 18mm en wat zaagwerk later hebben we alle onderdelen klaar om samen te bouwen. Niet teveel poespas hier, royaal wat witte lijm en een paar brads volstaan om een onwrikbaar geheel te verkrijgen op deze manier.
En dan kon er voor het eerst gepast worden met een "echte" frees in een echte "freestafel"
Het verstelbereik is zeker méér dan voldoende dit betekend dat ik de glijbanen voor de horizontale verplaatsing iets kan inkorten tot gelijk met het frame achteraan, word de constructie nog wat compacter dan eerst geplandVerstellen van horizontaal naar verticaal en al wat daar tussen ligt is een fluitje van een cent, ga wel nog een gradenaanduiding moeten fixen hier.
Om bij het verticaal frezen de spankop boven het blad te krijgen (voor makkelijke freeswissels) ga ik het verticaal schuivend gedeelte gelijk zagen met de wangen van de freesophanging, dan kan de freesmotor tot vlak tegen de onderkant van de tafel gedraaid worden
Dit zijn twee kleine aanpassingen die dus nog moeten gebeuren, voor de rest ziet het er al goed uit
Als deze aanpassingen gebeurt zijn kan ik de sleeën definitief afregelen voor gebruik. De toekomstige freesophanging.
Na wat (figuur)zaag- en freeswerk.
Hier is het om te doen.
Schuinstelbaar.
Verder hoeft het horizontaal schuivend gedeelte niet naar achter, glijbanen mogen dus ingekort worden.
Het deel van de cirkel boven de wang van de freesophanging word hier vlak mee afgezaagd, dan kan de spankop volledig boven het blad komen, is makkelijk om frezen te wisselen.
En wat dichterbij bekeken.
Enorm mooi project André! Blij dat ik dit zie voordat ik zelf met een freestafel begin, kan ik heel wat van leren.
Op welke manier blokkeer je de scheefstelling van de frees? Zit er een moer op de bout of een handschroef? Kun je die vanonderaf vastzetten voor het verstellen?
Veel succes verder met dit spannende project!
Fons
Op welke manier blokkeer je de scheefstelling van de frees? Zit er een moer op de bout of een handschroef? Kun je die vanonderaf vastzetten voor het verstellen?
Veel succes verder met dit spannende project!
Fons
Tuoch,
Ik heb uw project met zeer grote belangstelling gevolgd.
Je hebt het vakmanschap uiterst in de vingers.
Mijn grote respect en bewondering wat u neer hebt gezet is ongelofelijk.
Velen hebben al hulde en het hoofd gebuigd voor wat ik allemaal als draaiwerk heb gepost, maar dit keer doe ik het zeker naar u toe.
Chapeau, je bent een ambachtelijke man in hart en nieren.
Ik heb uw project met zeer grote belangstelling gevolgd.
Je hebt het vakmanschap uiterst in de vingers.
Mijn grote respect en bewondering wat u neer hebt gezet is ongelofelijk.
Velen hebben al hulde en het hoofd gebuigd voor wat ik allemaal als draaiwerk heb gepost, maar dit keer doe ik het zeker naar u toe.
Chapeau, je bent een ambachtelijke man in hart en nieren.
@ Didier, bedankt voor de waardering, altijd leuk om te horen of te lezen Mijn houtdraaiwerk neigt de laatste jaren meer en meer naar louter functioneel werk, meestal als een onderdeel(tje) van een grotere constructie. Ieder "diertje zijn pleziertje" zeker hé
@Fons, ook bedankt voor de mooie woorden Wat de constructie betreft, de freesophanging kan ik in elke willekeurige stand blokkeren door een centrale moer aan te draaien op het scharnierpunt ( foto's volgen nog) Ga ook een paar vastgelegde instelpunten aanbrengen op zuiver verticaal =0°, en dan op 30° , 45°, en 60°. Telkens te selecteren door een stalen stift in de juiste boring te steken.
De verticale en horizontale verstelling ga ik kunnen blokkeren op de glijbanen zelf, hier word telkens één stelboutje vervangen door een boutje met opgelaste vleugelmoer, dat geeft ruim voldoende klemkracht heb ik al ondervonden bij het schroefdraad frezen.
Als ik niet te veel gestoord word kan ik komende week de boel wel draaiende hebben, dan zal vlug blijken of het de moeite waard is om deze constructie te kopiëren, of juist niet
Mijn houtdraaiwerk neigt de laatste jaren meer en meer naar louter functioneel werk, meestal als een onderdeel(tje) van een grotere constructie. Ieder "diertje zijn pleziertje" zeker hé@Fons, ook bedankt voor de mooie woorden
Wat de constructie betreft, de freesophanging kan ik in elke willekeurige stand blokkeren door een centrale moer aan te draaien op het scharnierpunt ( foto's volgen nog) Ga ook een paar vastgelegde instelpunten aanbrengen op zuiver verticaal =0°, en dan op 30° , 45°, en 60°. Telkens te selecteren door een stalen stift in de juiste boring te steken.De verticale en horizontale verstelling ga ik kunnen blokkeren op de glijbanen zelf, hier word telkens één stelboutje vervangen door een boutje met opgelaste vleugelmoer, dat geeft ruim voldoende klemkracht heb ik al ondervonden bij het schroefdraad frezen.
Als ik niet te veel gestoord word kan ik komende week de boel wel draaiende hebben, dan zal vlug blijken of het de moeite waard is om deze constructie te kopiëren, of juist niet
Nou Andre, het ziet er ondertussen geweldig uit zeg en ook mooi hoe je onder allerlei hoeken kan frezen.
Goed ook dat je een aantal vaste instelpunten maakt voor snel freeswerk.
Ben benieuwd naar het filmpje om 'm live te zien werken.
Succes met de laatste zaken!
Willem
Goed ook dat je een aantal vaste instelpunten maakt voor snel freeswerk.
Ben benieuwd naar het filmpje om 'm live te zien werken.
Succes met de laatste zaken!
Willem
Vandaag eerst de paar modificatie's uitgevoerd die ik hierboven al aangehaald heb, zo heeft het tafeltje nu zijn definitieve buitenafmetingen gekregen door het inkorten van de twee bovenliggers en de horizontale glijbanen. De freesunit kan nu ook tot tegen de onderkant van de tafel, word makkelijker frees wisselen zo.
Bij de beide schuivende delen heb ik nu ook de speling weggeregeld, dat zorgt voor een strakke freesophanging en hopelijk ook een dito freesbeeld tijdens het gebruik

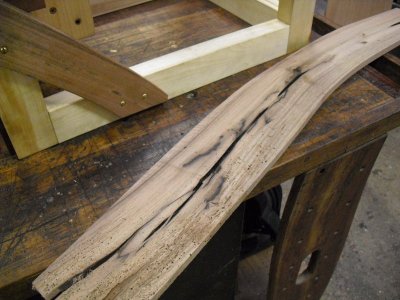

Had nog een krom gegroeid stukje Noten staan, juist groot genoeg om er twee (kromme) trekkers uit te zagen, deze zijn nodig om de onderhoeken te verstevigen omdat het "tafeltje" éénzijdig gaat opgehangen worden tijdens het gebruik.
Met twee verstevigde onderhoeken is ook de rest van de constructie één stijf geheel geworden. Ik wil er ook niet mee overdrijven, zoveel weegt dat "tafeltje" nu ook weer niet
Om de vaste instellingen voor de verschillende hoeken te kunnen maken moet ik morgen nog een lange boor van 6mm gaan opsnorren, eens deze vaste punten een feit zijn kan het blad op zijn plaats. Had nog een paar stukken Okumé staan die eens aan elkaar gebreid juist groot genoeg zou moeten zijn. Het blad eens opschuren tot een K180 of K220 en dan een paar lagen lijnolie erop moet voldoende zijn om een glad oppervlak te krijgen, tijdens het gebruik word dat oppervlak dan wel verder gepolierd
Dat ging er juist uit

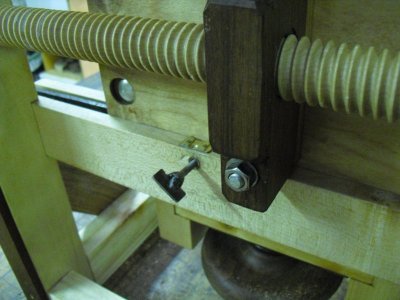

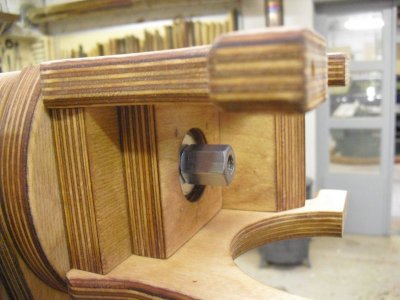

Detail van het scharnierpunt met moer.
Vlakke bovenzijde na de modificatie.
De definitieve buitenafmetingen.
Het blad krijgt ook vorm.
Bij de beide schuivende delen heb ik nu ook de speling weggeregeld, dat zorgt voor een strakke freesophanging en hopelijk ook een dito freesbeeld tijdens het gebruik
Had nog een krom gegroeid stukje Noten staan, juist groot genoeg om er twee (kromme) trekkers uit te zagen, deze zijn nodig om de onderhoeken te verstevigen omdat het "tafeltje" éénzijdig gaat opgehangen worden tijdens het gebruik.
Met twee verstevigde onderhoeken is ook de rest van de constructie één stijf geheel geworden. Ik wil er ook niet mee overdrijven, zoveel weegt dat "tafeltje" nu ook weer niet
Om de vaste instellingen voor de verschillende hoeken te kunnen maken moet ik morgen nog een lange boor van 6mm gaan opsnorren, eens deze vaste punten een feit zijn kan het blad op zijn plaats. Had nog een paar stukken Okumé staan die eens aan elkaar gebreid juist groot genoeg zou moeten zijn. Het blad eens opschuren tot een K180 of K220 en dan een paar lagen lijnolie erop moet voldoende zijn om een glad oppervlak te krijgen, tijdens het gebruik word dat oppervlak dan wel verder gepolierd
Dat ging er juist uit
Detail van het scharnierpunt met moer.
Vlakke bovenzijde na de modificatie.
De definitieve buitenafmetingen.
Het blad krijgt ook vorm.
Laatst bewerkt:
Wat is dit toch weer geweldig om te volgen al begrijp ik niet alles wat er precies gebeurt ondanks de vele plaatjes.
Maar het zal allemaal wel duidelijk worden als het af is (met een filmpje, ja ook voor mij)
Mvg,.
Maar het zal allemaal wel duidelijk worden als het af is (met een filmpje, ja ook voor mij
)Mvg,
.
Hier nog eens even een zooi foto"s dumpen voor al diegenen die het verhaaltje nog niet beu zijn

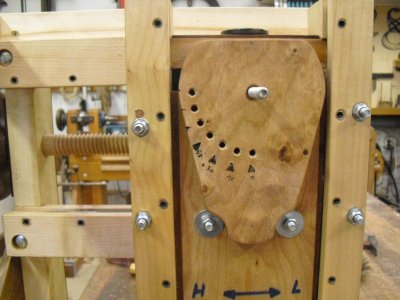

Een vergrendeling gemaakt om de "vaste" instellingen te kunnen selecteren.
De mogelijke "te selecteren" graden.

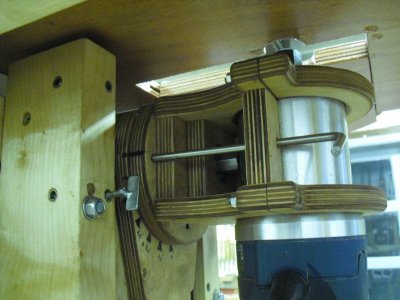

Met een juist gezaagd malletje (Felder) en een lange geslepen stift in de freesmachine is de juiste positie vastleggen zo gebeurt.
De 90° instelling "ingeschakeld", tevens een klemboutje gemaakt om de verticale beweging te kunnen blokkeren.
Idem voor de horizontale beweging.

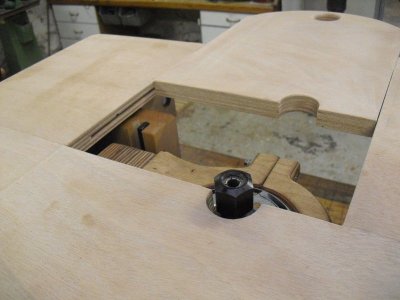

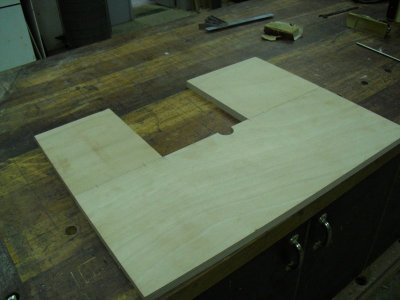

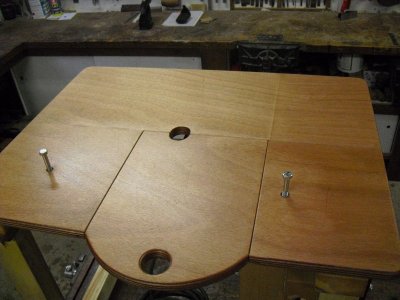

Het tafelblad in wording, inclusief schuivend gedeelte, dit moet worden verwijderd tijdens het horizontaal gebruik van de freesmachine.

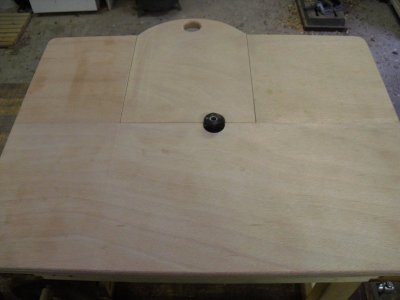

Tafelblad gesloten bij verticaal freeswerk.
En open schuivend, lijkt wel een cabrio zo

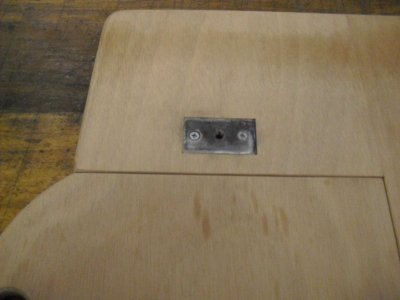

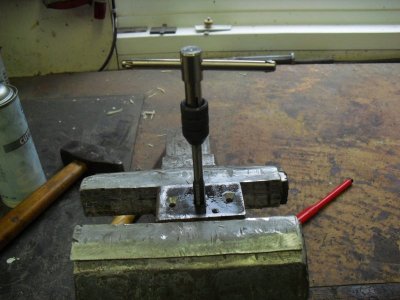

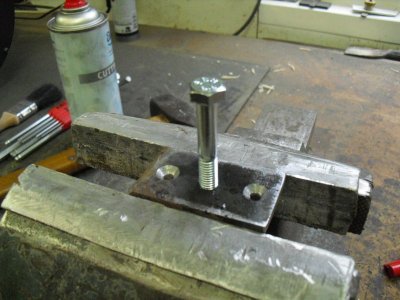

Een paar metalen plaatjes maken waar de bouten van de geleider gaan inkomen, draad tappen voor M8.
zoiets dus.
En die dingen geplaatst onder het blad.

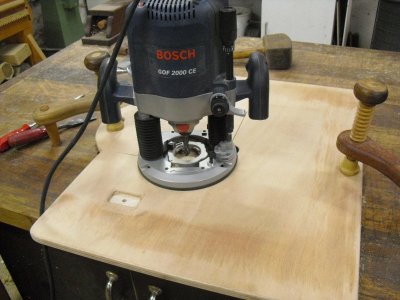

Klaar om een geleider vast te zetten indien nodig. Blad is geschuurd tot een K180 en daarna twee lagen lijnolie opgebracht.
Word vervolgt!
Een vergrendeling gemaakt om de "vaste" instellingen te kunnen selecteren.
De mogelijke "te selecteren" graden.
Met een juist gezaagd malletje (Felder) en een lange geslepen stift in de freesmachine is de juiste positie vastleggen zo gebeurt.
De 90° instelling "ingeschakeld", tevens een klemboutje gemaakt om de verticale beweging te kunnen blokkeren.
Idem voor de horizontale beweging.
Het tafelblad in wording, inclusief schuivend gedeelte, dit moet worden verwijderd tijdens het horizontaal gebruik van de freesmachine.
Tafelblad gesloten bij verticaal freeswerk.
En open schuivend, lijkt wel een cabrio zo
Een paar metalen plaatjes maken waar de bouten van de geleider gaan inkomen, draad tappen voor M8.
zoiets dus.
En die dingen geplaatst onder het blad.
Klaar om een geleider vast te zetten indien nodig. Blad is geschuurd tot een K180 en daarna twee lagen lijnolie opgebracht.
Word vervolgt!
Laatst bewerkt:
P
Pel
Guest
Ik sta er gewoon versteld van hoe je aan alles denkt Touh, zo met dat schuivend blad, inderdaad een cabrio aan een Freestafel
Groet Pel.
Groet Pel.
Heel mooi om de voortgang te zien, André! Begrijp ik het goed dat je met het losse deel in de tafel ook de mogelijkheid creëert om daar passende andere delen in te schuiven om zoveel mogelijk steun voor het werkstuk te krijgen, vooral als je van de schuinverstelling gebruik maakt?
Fons
Fons
Ik sta er gewoon versteld van hoe je aan alles denkt Touh, zo met dat schuivend blad, inderdaad een cabrio aan een Freestafel
Groet Pel.
Hallo Pel,
Met dergelijke projecten ga ik nooit snel aan de gang, alvorens daadwerkelijk de klus aan te vangen heb ik dat ding in gedachten al tientallen malen gebouwd
Stilaan komt er dan een volledig uitgekristalliseerd ontwerp tevoorschijn De machine die ik een paar maanden geleden in gedachte had ( toen ik de schroefspindels gefreesd heb) zag er nog totaal anders uit dan wat er nu effectief gebouwd word. Evolutie hé, Darwin wist er al alles van Tijdens de bouw is het verder belangrijk om altijd al een paar stappen vooruit te denken, om mogelijke problemen te kunnen ondervangen, of om voldoende ruimte te laten in de constructie om in een verder bouwstadium toch nog iets te kunnen toevoegen.En dat schuivend blad, wel, bij mijn eerste ontwerp ging ik er nog van uit dat het een freestafel ging worden met een stationaire frees en een beweegbaar blad, en wat staat er nu? Een tafel, met een over 3 assen verstelbare frees erin, en met een vast blad
@Fons, het schuivend deel in de tafel moet verwijderd worden als ik de frees horizontaal ga gebruiken, het motorhuis komt dan namelijk half boven tafel te zitten. Ik heb achter de frees op dat ogenblijk geen behoefte aan een blad. Ik sluit niet uit dat ik in de toekomst een tweede schuivend deel ga maken met een meer langwerpige opening erin om bij een schuin gestelde frees toch ook een afdekking te hebben, maar echt nodig is het niet. Een schuin gestelde frees heeft namelijk ook altijd een gemonteerde haakse geleider nodig, het ene kan niet zonder het andere.
@SunRayes, voor de looks word gezorgd hé, heb nog iets speciaals in petto voor de haakse geleider
