Helaas, heb even gekeken, maar heb alleen nog een stuk 12x12mm liggen...Dank je Wilco
10 x 10 mm, lengte 12 cm heb ik nodig voor één beitel.
Paul Sellers grondschaaf zelf maken
- Onderwerp starter koekjes op pad
- Startdatum
-
- Tags
- grondschaaf staal
Je kunt eventueel ook een oude, versleten vierkante vijl proberen te vinden/krijgen/kopen van ongeveer 10x10mm. (kringloopwinkel) Dat staal is ook goed genoeg voor wat je ervan wilt maken.
Je stookt een gewoon houtvuurtje, na een tijdje stoken heb je een mooi bedje met gloeiende houtskool. Je legt de vijl in het vuur, stookt het vuurtje op en laat het daarna uitbranden. Het staal is dan zacht. Je kunt dat testen door met een scherpe vijl de oude vijl te vijlen. Neemt de nieuwe vijl duidelijk staal af, dan is het zacht genoeg. Schraapt de nieuwe vijl met een ratelend geluid over de oude vijl zonder noemenswaardige afname, is het nog niet zacht genoeg en mag je een nieuw vuurtje stoken.
Nu het staal zacht is, kun je met een haakse slijper of bandschuurmachine de tanden eraf slijpen/schuren en verdere bewerkingen uitvoeren.
Vande week bij Hersbach een meter 01 staal gehaald. Inderdaad super vriendelijke mensen en uitgebreide uitleg over harden gehad, ik deel het maar even met jullie:
Staal opstoken tot 800 graden, olie voorverwarmen tot 50-60 graden en daarin afkoelen ( in géén geval water gebruiken, de kans dat je ijzer uit elkaar barst is groot!!) staal direct uit de olie ongeveer een uur op 300 graden. Het ijzer niet laten afkoelen, maar direct uit de olie de oven in. Doe je lager dan 300 graden in de oven dan zal je beitel harder en brosser blijven en moeilijker te slijpen zijn.
Staal opstoken tot 800 graden, olie voorverwarmen tot 50-60 graden en daarin afkoelen ( in géén geval water gebruiken, de kans dat je ijzer uit elkaar barst is groot!!) staal direct uit de olie ongeveer een uur op 300 graden. Het ijzer niet laten afkoelen, maar direct uit de olie de oven in. Doe je lager dan 300 graden in de oven dan zal je beitel harder en brosser blijven en moeilijker te slijpen zijn.
Laatst bewerkt:

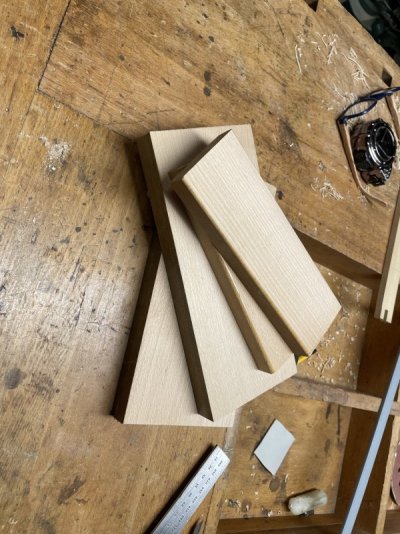

Vandaag een regenachtige dag, mooi weer om in de schuur door te brengen, ik startte vandaag met de stukken essen die in deze week al geprepereerd had.

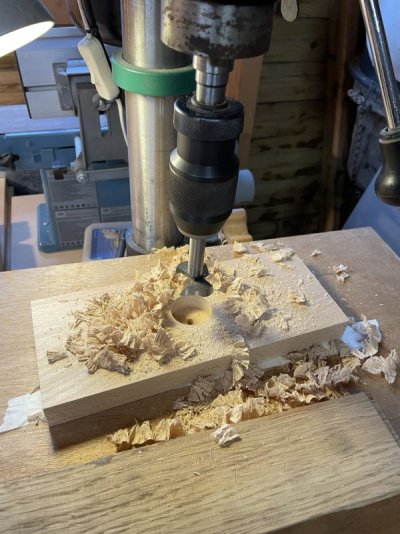

Daarna met de kolomboormachine de gaten geboord;

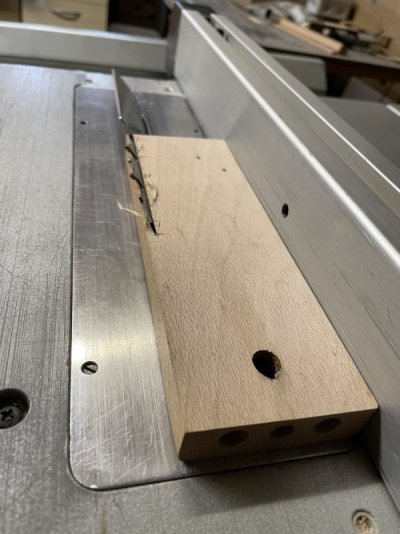

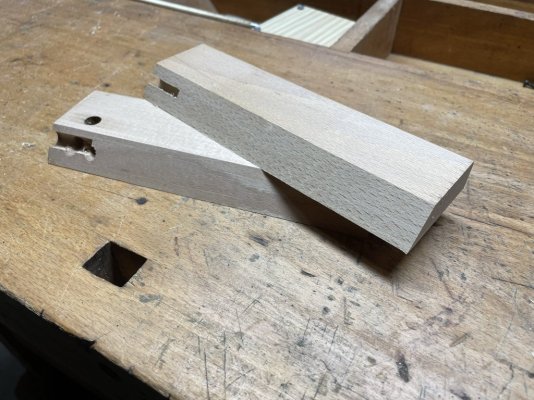

Daarna het stuk hout de beitel houdt op 50 graden gezaagd:
M'n zaag is niet echt scherp meer...

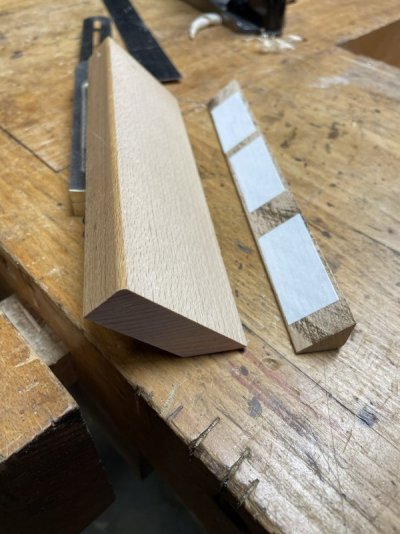

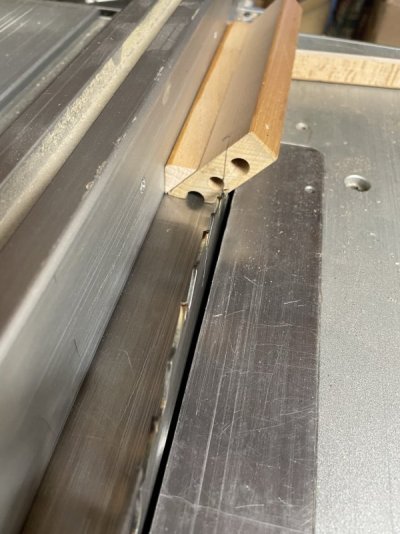

De ander hoek moet 90graden ten opzichte van zijde van 50 graden komen, dus ik heb het afgezaagde stuk ermet dubbelzijdig tape aangeplakt om het opnieuw door de tafelzaag te kunnen halen, dat werkte perfect:

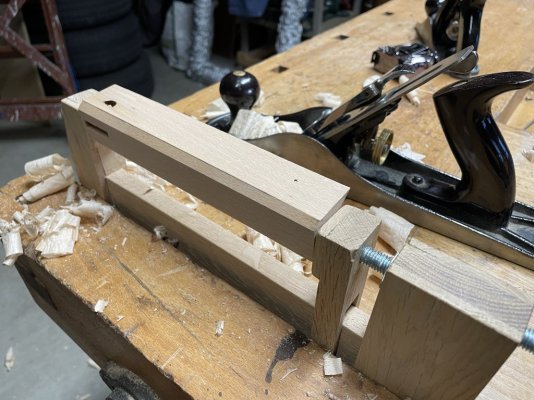

Daarna met de handschaaf glad gemaakt en exact op 90 graden geschaafd:

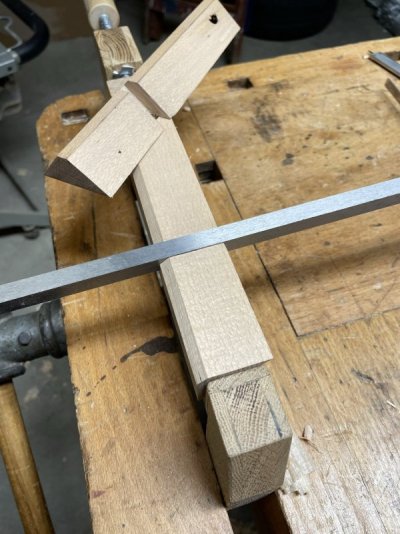

Omdat ik er tweek tegelijk maak hen ik de ene schaafbeitel er met de hand in gemaakt, en de andere met de tafelzaag, beide opties werkten prima:

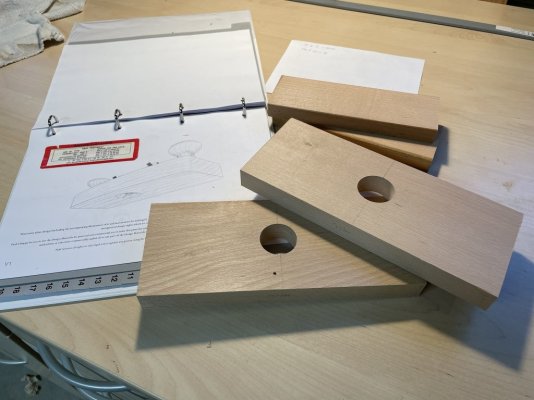

Daarna met de kolomboormachine de gaten geboord;
Daarna het stuk hout de beitel houdt op 50 graden gezaagd:
M'n zaag is niet echt scherp meer...
De ander hoek moet 90graden ten opzichte van zijde van 50 graden komen, dus ik heb het afgezaagde stuk ermet dubbelzijdig tape aangeplakt om het opnieuw door de tafelzaag te kunnen halen, dat werkte perfect:
Daarna met de handschaaf glad gemaakt en exact op 90 graden geschaafd:
Omdat ik er tweek tegelijk maak hen ik de ene schaafbeitel er met de hand in gemaakt, en de andere met de tafelzaag, beide opties werkten prima:

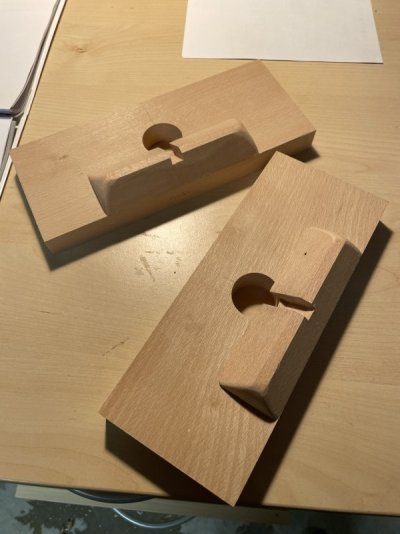

Daarna de 'beitelhouder' op maat gezaagd en de hoeken afgerond en de beitelhiuder erop gelijmd:
Een vruchtbare dag zullen we maar zeggen....:
Een vruchtbare dag zullen we maar zeggen....
:Dank je voor de tips Wilco. Ik heb nog geen oude vijl om in te zetten, maar goed om te onthouden. Net zoals van een oud zaagblad ook schraapstalen te maken zijn (info Paul Sellers).
Ondertussen kwam ik op basis van diverse tips en zoektocht uit bij Two4Steel uit Zwaag. O.a. de pagina Two4Steel | Staalwijzer 100MnCrW4 1.2510 gereedschapsstaal precisie voorgeslepen op maat bewerkt
(Het lukte mij niet in de webshop bij Hersbach te komen)
Ik heb twee stuks van dat staal besteld: 10x10x500 mm en 60x4x500 mm. Met alle tips, ook die van Ad aan de slag als de bestelling binnen is.
Hoi Allemaal,

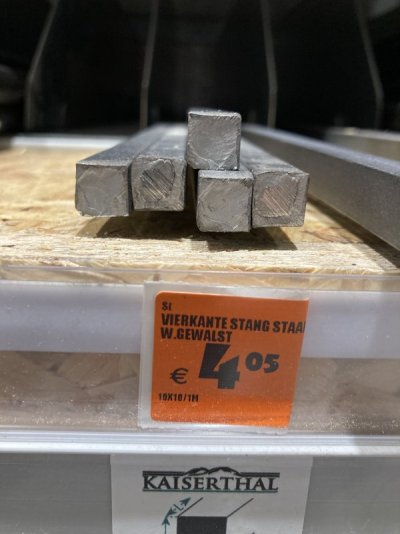

ik ben ook van plan om deze grondschaaf te gaan maken en ben de dag nadat de tweede video van Paul uitkwam bij Hornbach gaan kijken voor de onderdelen. Je kan daar voor alles terecht, kost je ongeveer 13 euro aan materiaal los van het hout. Vond ik best meevallen.
Correctie: Alles behalve de houten knoppen/handvatten.
Gr. Jeroen
ik ben ook van plan om deze grondschaaf te gaan maken en ben de dag nadat de tweede video van Paul uitkwam bij Hornbach gaan kijken voor de onderdelen. Je kan daar voor alles terecht, kost je ongeveer 13 euro aan materiaal los van het hout. Vond ik best meevallen.
Correctie: Alles behalve de houten knoppen/handvatten.
Gr. Jeroen
Dat is hoogstwaarschijnlijk S235, een laaggelegeerd constructiestaal veel gebruikt voor staalconstructies en dergelijke. Om staal te harden heeft het minimaal zo'n 0,3% koolstof nodig, S235 zit zo uit het hoofd gemiddeld rond de 0,2-0,23. Dus het zal, zelfs na een warmtebehandeling relatief te zacht blijven om goed scherp te worden en vooral te blijven. Geen goede keuze dus voor een beitel dat hout moet snijden.
Ik had de gehele thread nog niet goed gelezen en te snel gereageerd ;-) dank voor de opheldering
Ik wil wel een stukje van 115mm van je overnemenIk heb de firma Hersbach in Schiedam gevonden die 1.2510 staal (O1) verkoopt (10 x 10 mm onder ander) in lengten van 500mm of 1000 mm. Prima optie, kreeg duidelijke uitleg over de staalsoorten en hoe ik het spul het best kan kiezen / bestellen uit de catalogs etc. Prima optie voor een ieder lijkt me.
Welkom - J. Hersbach B.V. Schiedam
J. Hersbach B.V. is gespecialiseerd in het adviseren en leveren van hooggelegeerde gereedschapsstalen, speciale staalkwaliteiten en standaard matrijsonderdelen.hersbach.nl
Of een nieuwe, ik vond dit redelijk snel maar dan zit je al bijna 17 euro incl verzendkosten.
Vierkante Vijl DIN 7261-D 250mm Tweede Snede | Tameson.nl
Koop vandaag een Vierkante Vijl DIN 7261-D 250mm Tweede Snede van Tameson. Meer dan 15.000 producten op voorraad, vandaag besteld morgen in huis. Hoogwaardig advies.
Hersbach zit een soort van bij mij in de buurt dus daar wil ik wel langs binnenkort. Hoeveel kostte een meter 01 staal?
Bart,
De kosten zijn rond de 12 euro voor 500mm, maar de startkosten zijn €25,- ex btw, dus ik heb er 2 gekocht (1000mm) voor €25,- excl BTW.
De kosten zijn rond de 12 euro voor 500mm, maar de startkosten zijn €25,- ex btw, dus ik heb er 2 gekocht (1000mm) voor €25,- excl BTW.
Hoi Ad,Daarna de 'beitelhouder' op maat gezaagd en de hoeken afgerond en de beitelhiuder erop gelijmd:
Een vruchtbare dag zullen we maar zeggen....
Bekijk bijlage 110910
Het lijkt er op dat de beitel onder een hoek van 40 graden staat t.o.v. de onderkant van de router i.p.v. de door Paul Sellers bedoelde 50 graden. Zie ik dat goed ?
Ben benieuwd hoe je vordert en je ervaringen zullen zijn. Hangt misschien ook nog af van de slijphoek van de beitel.
Hartelijke groet,
Bertus
Bertus,

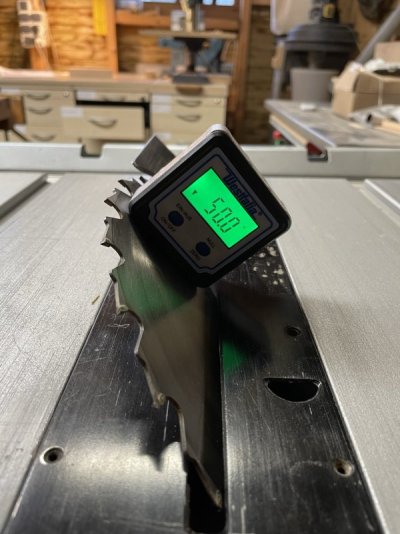

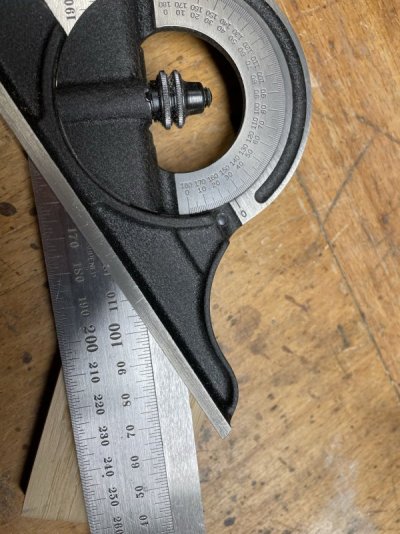

Kijk even bij #44, daar zieje dat ik de tafelzaag exact op 50graden heb gezet. De beitel heb ik geslepen op 25 graden:
Kijk even bij #44, daar zieje dat ik de tafelzaag exact op 50graden heb gezet. De beitel heb ik geslepen op 25 graden:
Fijn dat het klopt.
Ik meende te zien aan laatste plaatje bij #44 en #45 dat je de groef voor de beitel aan de 40 graden zijde had gemaakt. Of de foto geeft een vertekend beeld of ik zie een vertekend beeld.

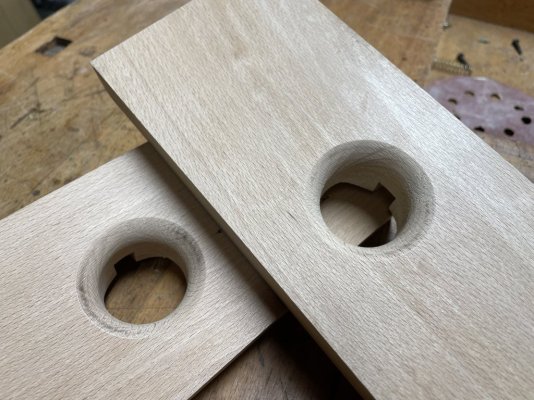

Ik heb inderdaad weer wat vorderingen gemaakt. Paul Sellers beitelde aan de onderkant wat weg om ruimte te maken voor de beitel, ik probeer het eerst met een frees, mocht dat niet voldoende blijken dan kan ik altijd nog wat verder uithakken:

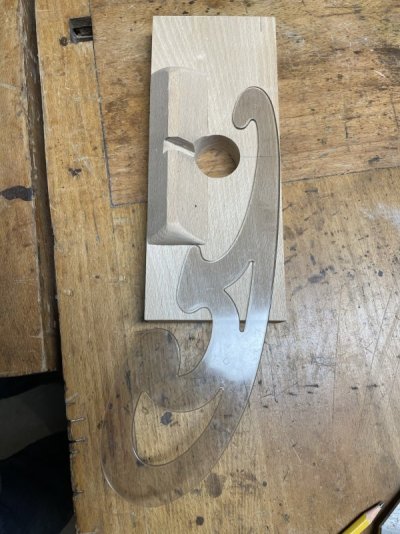

Eidenlijk mijn burmestermallen een keer kunnen gebruiken voor de afgeronde voorkant:
met een vijl de hoekjes afgerond

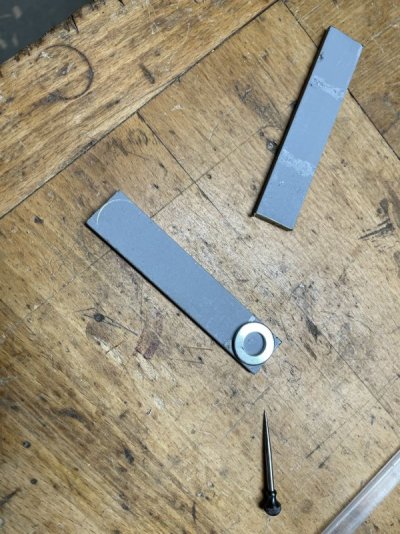

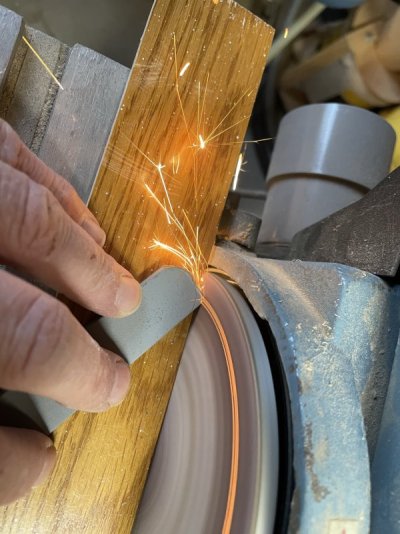

Toen was het staalwerk aan de beurt:

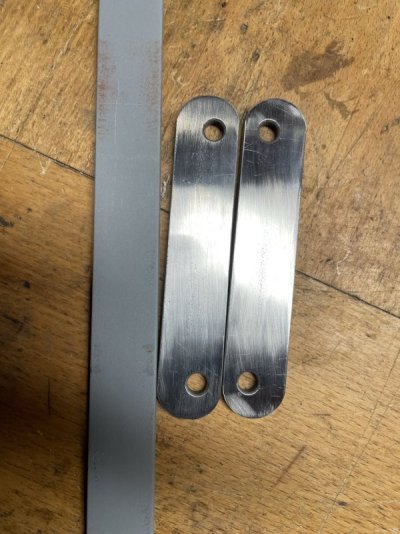

Dat staal heeft altijd een laagje coating. Ik had me voorgenomen om het mooi glimmend te maken:
Als alles klaar is nog eens politouren.

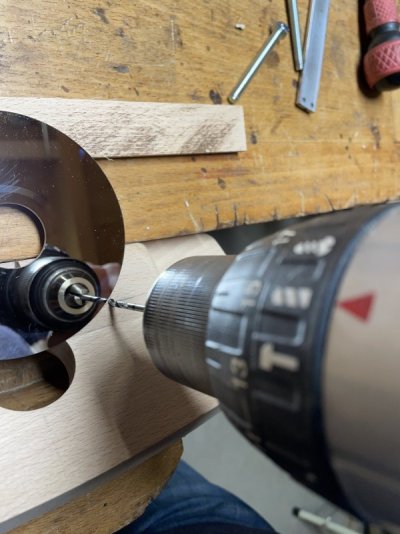

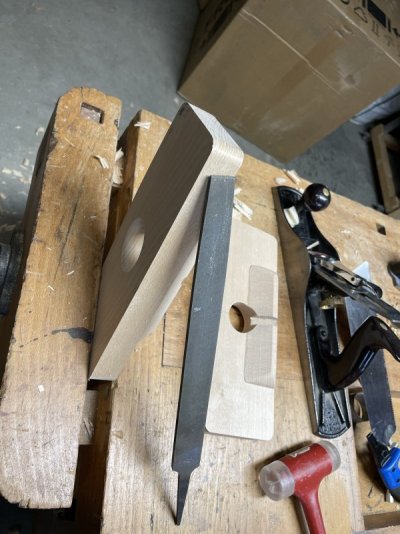

De draadeinden ga ik ander doen als Paul Sellers, hij gebruikt daar duimschroeven voor of zoiets. Ik heb essen gebruikt dat is hard genoeg en ik heb het al veel vaker gedaan, dus neem ik een draadeindje M6 en tap er schroefdraad in. Om gaten recht te boren gebruik ik vaak een oude CD of een oude schijf uit een harde schijf, dat werkt prima. Normaal boor ik dan door het gaatje heen en kun je de boor exact haaks houden, dat ging hierbij niet, maar door het er naast te leggen lukt het ook prima:

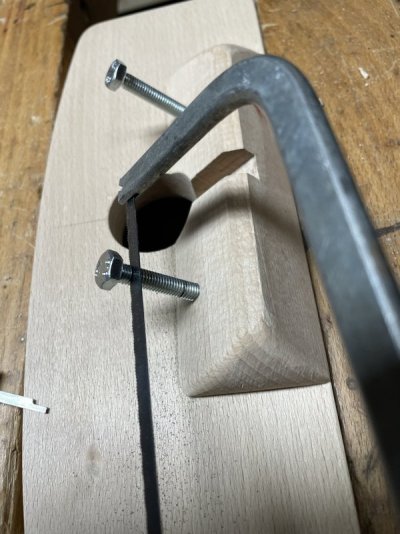

De bouten erin en de koppen afzagen:
Eidenlijk mijn burmestermallen een keer kunnen gebruiken voor de afgeronde voorkant:
met een vijl de hoekjes afgerond
Toen was het staalwerk aan de beurt:
Dat staal heeft altijd een laagje coating. Ik had me voorgenomen om het mooi glimmend te maken:
Als alles klaar is nog eens politouren.
De draadeinden ga ik ander doen als Paul Sellers, hij gebruikt daar duimschroeven voor of zoiets. Ik heb essen gebruikt dat is hard genoeg en ik heb het al veel vaker gedaan, dus neem ik een draadeindje M6 en tap er schroefdraad in. Om gaten recht te boren gebruik ik vaak een oude CD of een oude schijf uit een harde schijf, dat werkt prima. Normaal boor ik dan door het gaatje heen en kun je de boor exact haaks houden, dat ging hierbij niet, maar door het er naast te leggen lukt het ook prima:
De bouten erin en de koppen afzagen:
Bijlagen

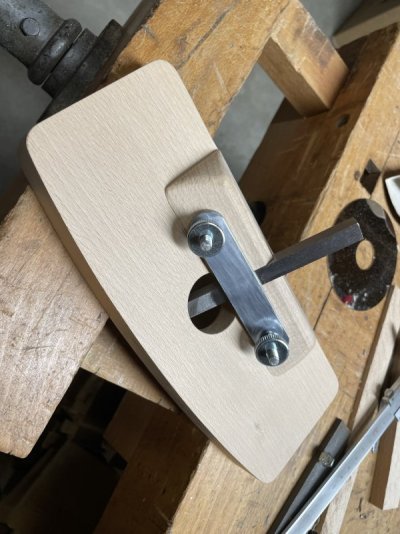

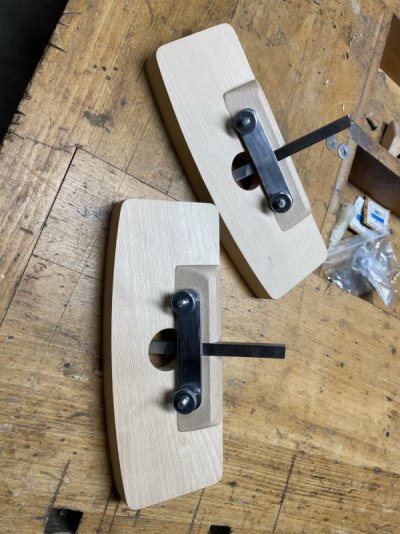

Het resultaat tot zover, ik ben er eigenlijk best tevreden over:
Ik wacht nu op de kartel moeren om de insnedes voor de hoogte instelling van beitel te kunnen maken.
Dan volgt het echt spannende.... de beitels harden.
wordt vervolgt
Ik wacht nu op de kartel moeren om de insnedes voor de hoogte instelling van beitel te kunnen maken.
Dan volgt het echt spannende.... de beitels harden.
wordt vervolgt
