Houten schroefspindels in gebruik.

[tuoh]

Petje af voor de dichter, verborgen talenten op het forum

Sigaartjes roken is er niet meer bij, ben al vier maand gestopt met roken hou het nu enkel bij noten, die zijn blijkbaar goed voor het brein

De machine doet het zeer goed, het hele proces is nu gewoon een klus geworden, geen avontuur meer. Mede dank zij de digitale maatlat toch wel, die werkt perfect.
Vandaag dus de nodige schroefdraad gefreesd, inclusief vierkante moeren. Die vierkante of rechthoekige moeren van schroefdraad voorzien werkt nog makkelijker dan bij ronde moeren, dit is dus voor herhaling vatbaar. Sommige moeren heb ik uit Noten gefreesd, dit is ook een houtsoort die zich heel goed laat frezen.
De spindel is een combinatie van houtsoorten geworden, schroefdraad is Haagbeuk, de kop is uit Taxus en de moer is uit Noten, maar het werkt en dat is wat telt.

Een hulpstuk om vierkante moeren te kunnen frezen.


Op de draaibank, klaar voor het schroefdraadfrezen.


Zoiets dus.


Of zo, geschikt voor een platte sleutel, een 120


DE spindel, klaar voor inbouw.


Volgende week gaan we verder met de inbouw en verdere afwerk van de spindel, wat zou moeten resulteren in een werkende bankschroef.


Mvg,

André



[Scheppie]

Andre, prachtig zeg die houten moeren op je spindels. Zijn ze helemaal spelingsvrij of zit er wat speling is. Heb je het risico als je deze flink gaat aantrekken straks dat er hout uit de schroefdraad breekt of ben je daar niet bang voor.

Trouwens chapeau voor het stoppen met roken ;-) zo kunnen we langer van je kunst(en) genieten



[tuoh]

Houten schroefdraad moet in tegenstelling tot zijn stalen neefjes wel degelijk flink wat speling hebben om te blijven werken. Hoe groter de spoed hoe meer speling er moet voorzien worden. De twee moeren op de schroefdraad hebben een dikke mm speling, en dat is ook nodig wil de moer in de toekomst blijven draaien. Ik heb in het begin geëxperimenteerd met verschillende passingen, maar te nauwe passingen lopen al snel vast door het werken van het hout, soms al na één dag.

Anders dan stalen schroefdraad heeft een houten exemplaar niet veel kracht nodig om vast gedraaid te worden. Heb al een paar maal serieus moeten klooien om een met de hand aangedraaide moer terug los te krijgen. Eens die dingen in de lijnolie staan gaat het lossen makkelijker.

Ik zou feitelijk eens een testopstelling moeten maken om te kijken hoeveel kracht zo een houten spindel de baas kan, maar ik weet nu al dat het een hoge waarde gaat geven. Afhankelijk van de houtsoort natuurlijk, maar Haagbeuk, Beuk, Esdoorn, en ook Inlands Noten zijn harde en taaie houtsoorten, die kunnen heel wat aan.

In het museum hebben we een paar grote houten vijzels, daar werden vroeger schepen mee getild op de helling, gewichten tot 120 à 180ton werden probleemloos getild met een stuk of 10 - 15 spindels. De doormeter van die dingen is ongeveer een 150mm, schroefdraaddiepte 18 à 25mm, materiaal Beuk. Om maar te zeggen dat hout heel wat meer kan dan we denken.


Mvg,

André



[Ad Beumer]

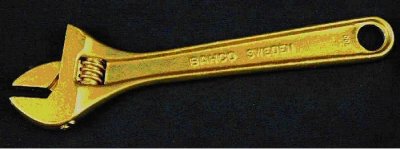

Bekijk bijlage 9760

Hier MOET natuurlijk een passende sleutel bij!
een een ring/steek ligt voor de hand, maar een werkende bahco is natuurlijk nog veel mooier.



[SamPonette]

een passende steek- of ringsleutel is denk ik te makkelijk voor André. Als een bahco een ratelsleutel is... dat dan weer wel ja

zoals deze: http://www.bandenportaal.nl/wp-content/uploads/2010/08/rong-ratel-sleutel-matador.jpg



[Spaander]

Hier MOET natuurlijk een passende sleutel bij!
een een ring/steek ligt voor de hand, maar een werkende bahco is natuurlijk nog veel mooier.

Ik ga ook voor een houten Bahco (het oude model)

Mvg.



[houtenklaas]

Een Bahco vraagt dan weer om een tandheugel.

Maar Andre, ik vind het prachtig wat je maakt!



[tuoh]

Heren,

denk je er wel aan dat die Bahco dan ongeveer 2m lang word, heb ik een kraan nodig om dat ding te manipuleren.
Jammer maar helaas, dat plan gaat niet door

Mvg,

André



[tuoh]

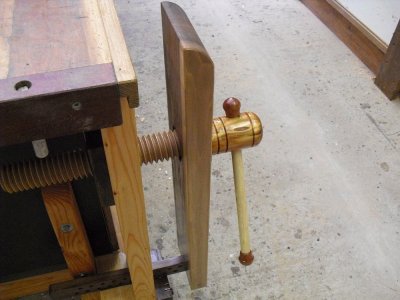

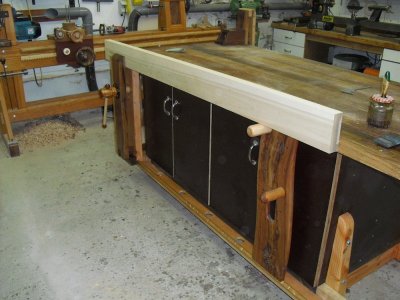

We hebben een werkende bankschroef, hiermee is de upgrade van werktafel naar werkbank een feit. De houten schroefspindel doet zijn job meer dan goed, vlot draaiend en plenty klemkracht. Deze bankschroef heeft geen St -Peterskruis ingebouwd gekregen maar een klassieke houten lat met gaten, doet het werk even goed.

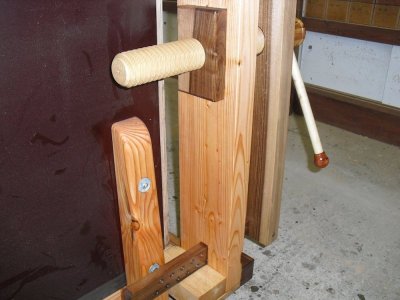

De rechthoekige moer heb ik achteraan de poot 1/3 ingewerkt, die kan zo nooit meedraaien Is op deze manier ook te wisselen in geval van calamiteiten.







Ps: Deze week ook ergens gelezen, de producten van Benchcrafted zijn nu ook in Europa vlot te krijgen. http://www.fine-tools.com/benchcrafted.html Wie geen zin heeft om zelf een kruis te fabriceren vind hier zijn gading.



[Heckemann]

*Neemt petje af*

De degelijkheid en praktische bruikbaarheid straalt er weer van af. Buiten dat, je weet het ook altijd zo te maken dat het oog er ook plezier aan heeft, zeker niet onbelangrijk.

Groet, Rob.



[SamPonette]

Heren,

denk je er wel aan dat die Bahco dan ongeveer 2m lang word, heb ik een kraan nodig om dat ding te manipuleren.
Jammer maar helaas, dat plan gaat niet door

Mvg,

André

beetje flauw hoor André



[Athanor]

Ja, vind ik ook wel eigenlijk. Je hoeft toch niet altijd werkstukken te maken die nuttig zijn? En als je het handvat van Abachi maakt is hij nog wel te hanteren, je kunt het ook zien als een mooi object voor je toekomstige winkeltje in houten spindels, om reclame te maken!


Groet van Fons



[damien]

geen St -Peterskruis ingebouwd

Zucht, Amerikanen zijn echt niet te stoppen, naar mijn weten een verwarring die zijn oorsprong vindt in een vertaal foutje in een catalogus honderd jaar terug. (by the way ik las vandaag dat St. Niklaas best gewoon Santa Claus wordt genoemd

Nu nog een Schot vinden die zijn vlag (St Andrews cross) herbenoemd



[ornament]

Hallo Tuoh,


Je bankschroef doet natuurlijk zijn werk, al eeuwen getest maar....
zou je er toch niet over denken om er een kruis.... metaal is niet erg zondig hoor .... en het gebruik wordt leuker.... minder bukken... denk aan de fun met het kleine bankschroefje ....

groeten,
Ornament,
http://www.houtsnijden.eu



[tuoh]

@Ornament, Ik zie misschien wel een mogelijkheid om deze winter een stuk T-ijzer te transformeren in een werkend kruis, of het ook daadwerkelijk gaat ingebouwd worden weet ik nog niet

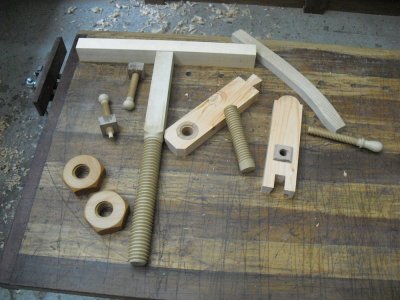

Verder zijn we in Santa Claus van start gegaan met een ander deelproject. Is er iemand die aan de hand van het zooitje ongeregeld op de foto kan bepalen wat dat in hemelsnaam moet worden?

Wat onderdelen op een hoopje.



[Mac]

Een boeken pers, of zo'n pers om blaadjes te drogen??



[Spaander]

Een deeltje van het instelmechanisme voor je hout(en) tijdmachine?



[Seek]

Ik heb geen flauw idee, en ik ben heel benieuwd.



[houtenklaas]

Een remake van een middeleeuwse pijnbank met ingebouwde duimschroeven?



[tuoh]

Niet te ver gaan zoeken. Er hoort nog één groot onderdeel bij om het kompleet te maken, maar als ik dat er bij zet weet gelijk iedereen het antwoord. Het is in ieder geval geen pers of tele-tijdsmachine, ook geen pijnbank trouwens

Mvg,

André
