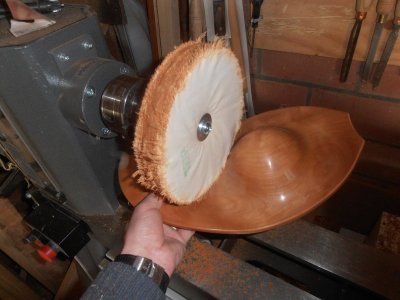

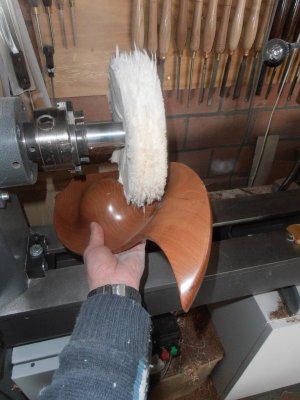

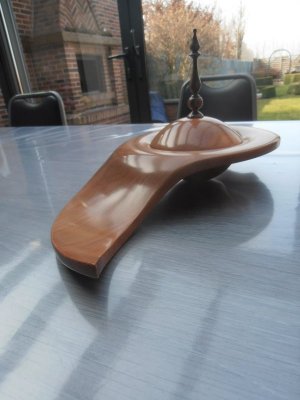

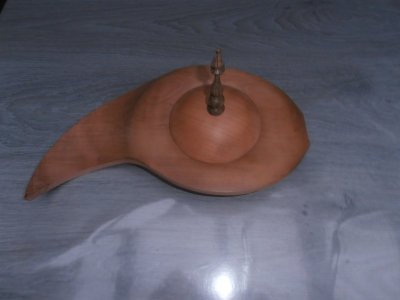

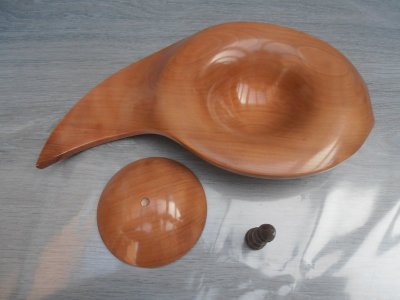

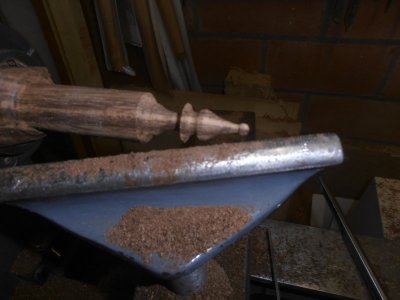

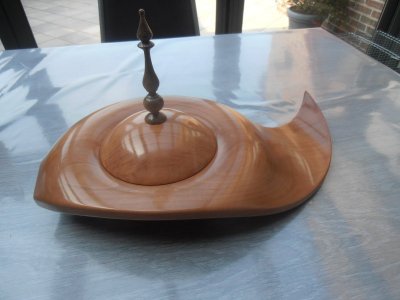

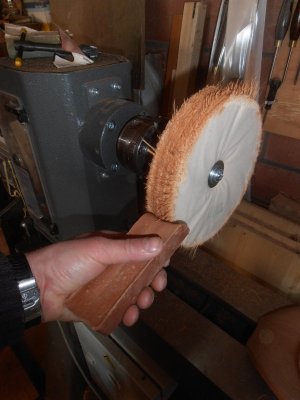

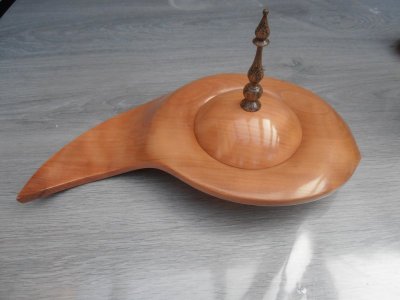

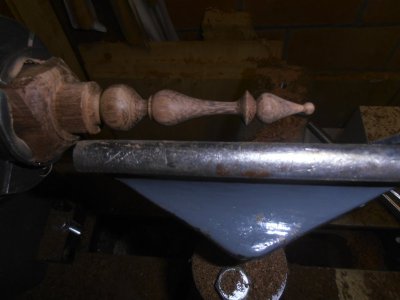

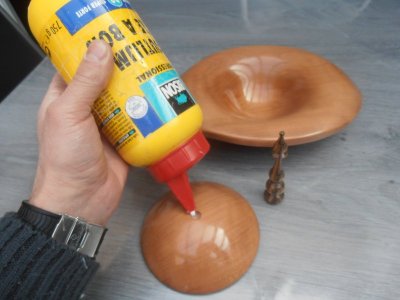

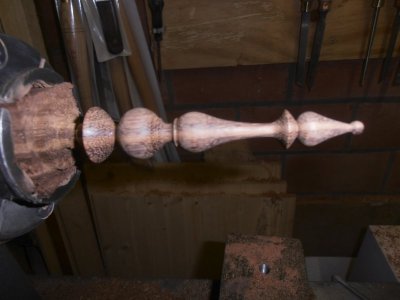

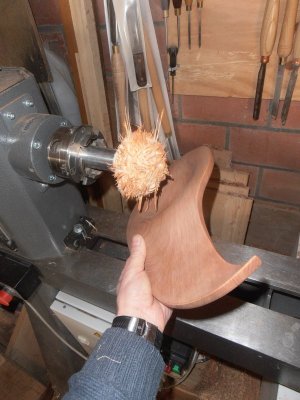

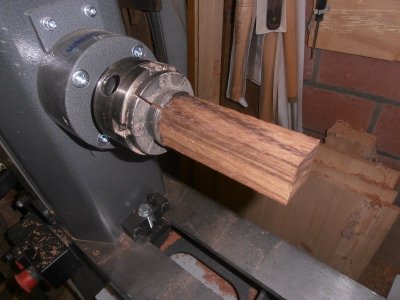

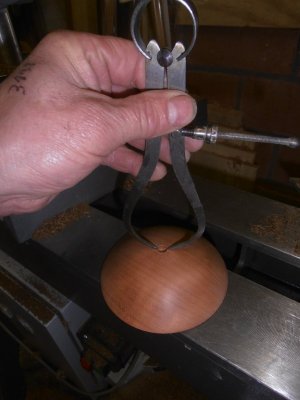

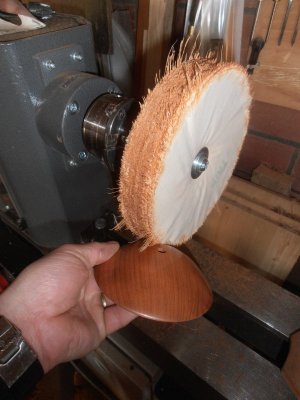

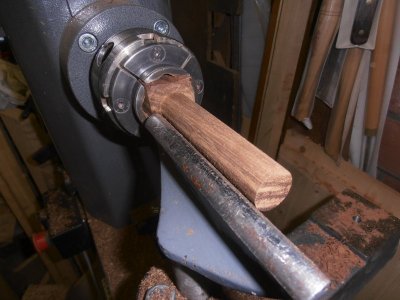

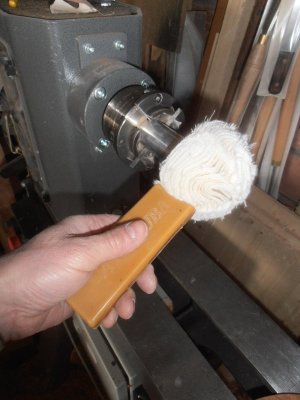

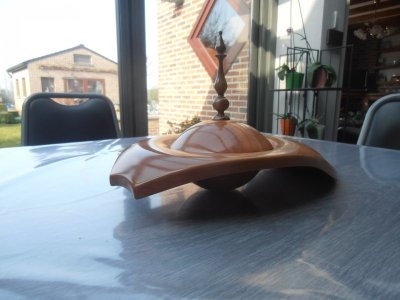

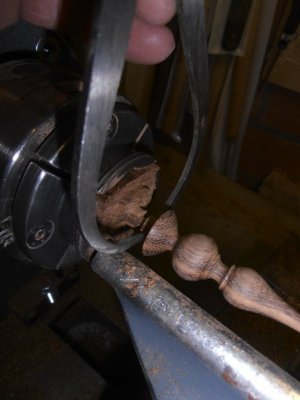

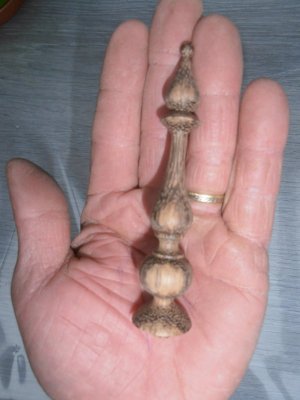

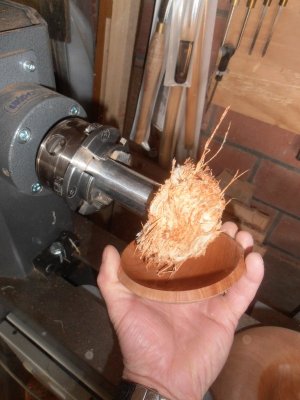

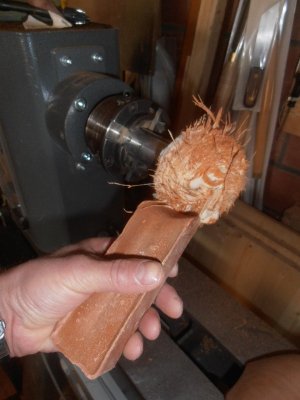

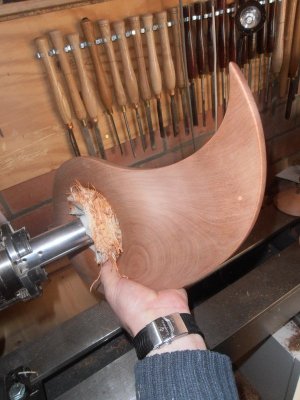

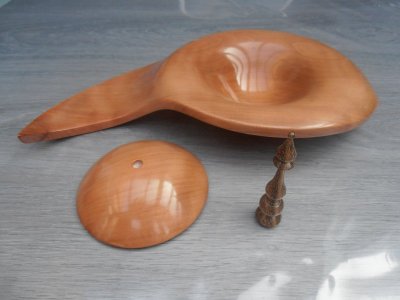

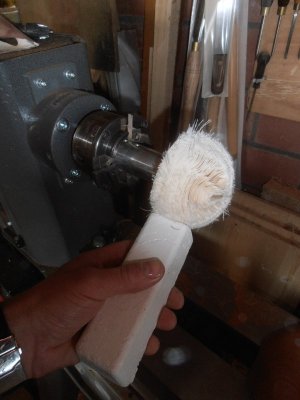

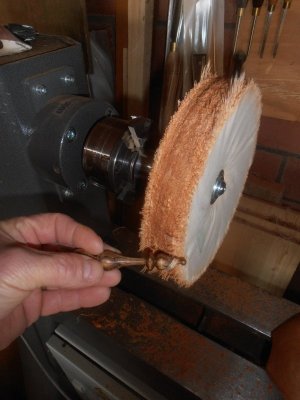

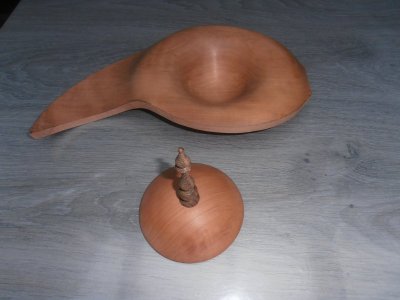

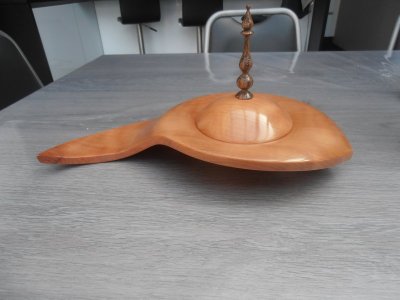

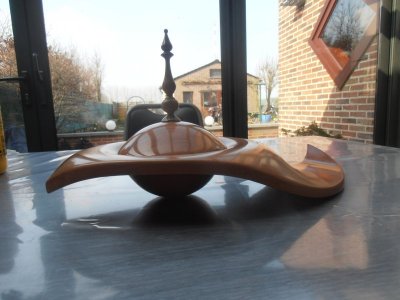

Ik snap uiteraard dat dit niet in één keer geprint is, maar waarom zit er een ruimte tussen? Zoals op het plaatje gemarkeerd.
Bijtel, ik heb u verkeerd begrepen. Sorry daarvoor.
De reden van een 20-tal mm verschuiving is heel eenvoudig.
Mijn autocadtekening is eigenlijk een plattegrond tekening. Met andere woorden een plat vlak.

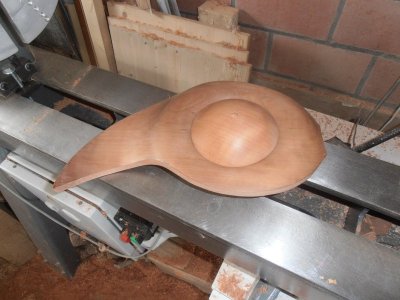

Doordat ze afgedrukt is op ware grootte en daarna op mijn gedraaid werkstuk werd geplaatst, nemen de golvingen van het draaiwerk plaats in van de lengte afprint..
Als de tekening 20 mm tekort is zoals in mijn geval, heb ik dit moeten verlengen om juist uit te komen. Vandaar dat de vorm ook iets aangepast werd.
Ik neem direct foto's om te verduidelijken en plaats ze er dan bij.
Verduidelijking via foto's:

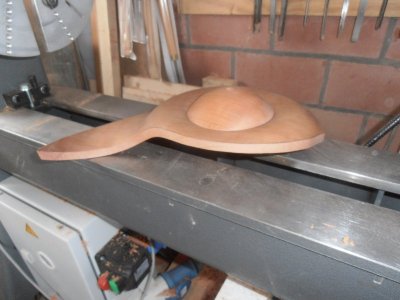

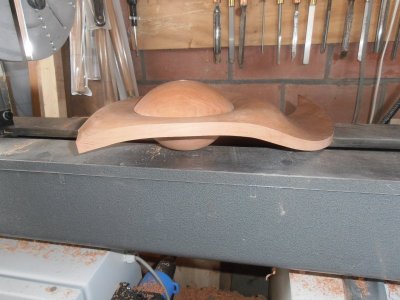

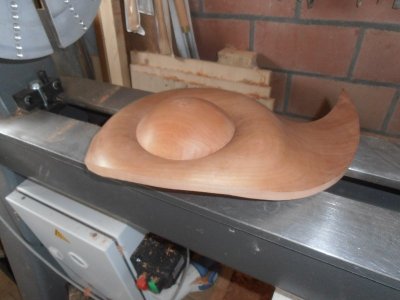

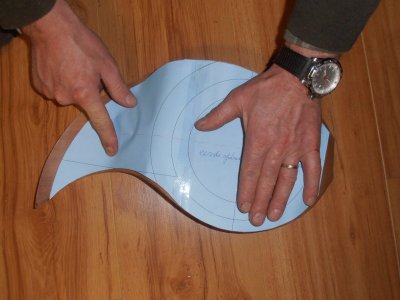

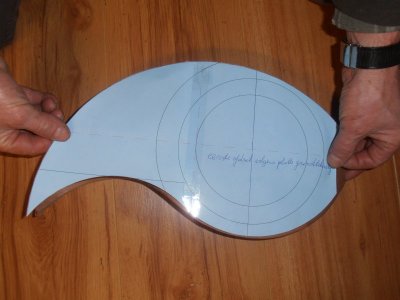

Hier de plattegrondtekening boven het werkstuk gehouden
![P3185606.jpg P3185606.jpg](https://www.woodworking.nl/data/attachments/23/23951-62a01fa51aee7497c7c2e1f64cb86169.jpg)

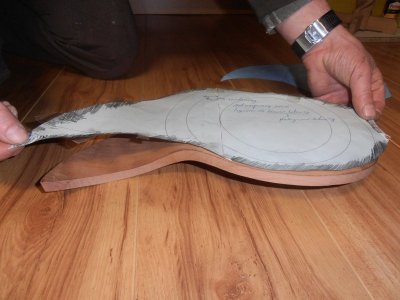

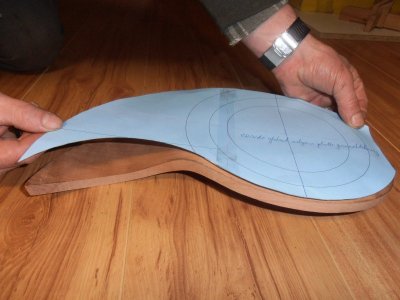

Nu geplooid volgens het draaiwerk met als gevolg dat de tekening tekort is.
Oplossing nu.

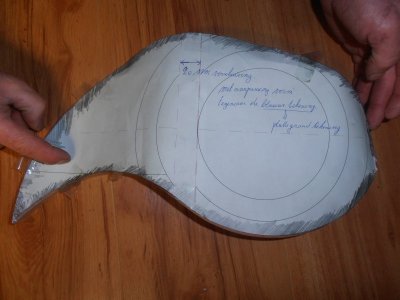

Tekening met 20 mm verlenging tussenin en gehouden volgens een platte grondtekening.
Nu kun je zien aan de linkerkant dat de tekening nu eigenlijk te lang is, maar door het plooien volgens de draaivorm wordt dit correct.

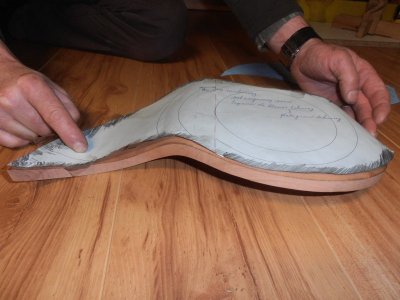

Geplooid.
![P3185610.jpg P3185610.jpg](https://www.woodworking.nl/data/attachments/23/23953-9a32ca05762661b754ec7fe329c17987.jpg)
Achteraan werd ook een correctie gedaan om dezelfde reden.
Ik hoop dat het op die manier duidelijk is Bijtel.
Mocht je nog vragen hebben, dan geef ik het met alle plezier mee.
