Zwaluw staart zaagje
- Onderwerp starter Seek
- Startdatum
Nee het handvat viel wel mee. Is wel even een klusje natuurlijk, maar houtbewerken is allemaal wel overzichtelijk. Het meeste werk zit in de rug die van 3mm messingplaat is gevouwen en daarna netjes opgepoetst natuurlijk. Lijkt zo simpel en het uiteindelijke werk valt wel mee. Het was meer het bij elkaar regelen van de apparatuur en een collega zover zien te krijgen om te helpen. En de schroeven is ook wel even een klus op de draaibank.
Nou ja, kwa tijd is het waarschijnlijk toch wel het handvat. Eerst een plankje schaven, dan uitzagen. De gleuf voor het zaagblad is even een zenuwenklus, gaat makkelijk scheef. En het uithakken van het gat voor de messingrug is ook kritisch. Daarna lekker raspen en schuren, dat is dan weer leuk werk. Het boren van de schroefgaten is ook weer even spannend, maar onder de boorkolom goed te doen.
Nou ja, kwa tijd is het waarschijnlijk toch wel het handvat. Eerst een plankje schaven, dan uitzagen. De gleuf voor het zaagblad is even een zenuwenklus, gaat makkelijk scheef. En het uithakken van het gat voor de messingrug is ook kritisch. Daarna lekker raspen en schuren, dat is dan weer leuk werk. Het boren van de schroefgaten is ook weer even spannend, maar onder de boorkolom goed te doen.
Laatst bewerkt:
Hallo Seek
kun je ons wat meer gegevens verstrekken over de geometrie van de vertanding? 18 ppI met welke snijhoek? enz?
groeten ,
Orrnament;
http://www.houtsnijden.eu
kun je ons wat meer gegevens verstrekken over de geometrie van de vertanding? 18 ppI met welke snijhoek? enz?
groeten ,
Orrnament;
http://www.houtsnijden.eu
Wat een mooi zaagje! Perfecte verhouding vind ik, een heel organisch geheel. Dat lijkt me inderdaad een enorm plezant project.
Snijhoek is 4 graden. Schulptandjes dus haaks op het blad. Die 4 graden moet je niet al te letterlijk nemen, ze zijn zo klein, moeilijk om exact te blijven. Het zaagblad is vooraan een cm of 3 en achter 3,5. De rug loopt ook taps toe. Ben de maten even vergeten. De hoek van het handvat is vrij verticaal waardoor de meeste kracht voorwaarts gericht is. Daardoor kon ik me wel een vrij agressieve tand veroorloven. Hij start wel heel makkelijk, ik denk dat de gewichts besparing voorin (door het taps toelopen) daar bij helpt. Maar het kan ook gewoon door de kleine tandjes komen natuurlijk.
Hallo Seek,
met deze geometrie en PPI zul je zeker geen zaag hebben die zo agressief is dat die zich onder bepaalde omstandigheden wat bokkig gedraagt.
En nog eens : een heel mooie zaag. Heel veel plezier ermee!!!
Groeten ,
Ornament
http://www.houtsnijden.eu
met deze geometrie en PPI zul je zeker geen zaag hebben die zo agressief is dat die zich onder bepaalde omstandigheden wat bokkig gedraagt.
En nog eens : een heel mooie zaag. Heel veel plezier ermee!!!
Groeten ,
Ornament
http://www.houtsnijden.eu
Laatst bewerkt:
Seek enige tijd geleden heb je de kwaliteit van het staal doorgegeven 1.1274 als ik het uit mijn hoofd zeg. Ik ben aan het informeren gegaan bij staalmarkt. Hier werd mij verteld dat dit constructie staal was en dus minder geschikt voor gereedschappen. Heb je al info overstandtijden? Heb je dit staal nog behandeld? Zoals harden en ontlaten. Ik vraag dit omdat ik een serie wil maken van diverse modellen.
Hallo Wim
1.1274 is verenstaal, geen constructiestaal! Ook wel C100 genoemd wat iets zegt over het koolstofgehalte. Dit wordt door alle moderne zagenmakers gebruikt. Het wordt als verenhard geleverd met een hardheid van 52. Dat is precies goed. Lekke hard maar wel vijlbaar.
Ik bestel het bijeen handelaar op ebay.de. Een verenstaal specialist in Nederland zal het ook wel hebben en vast ook goedkoper. Pas op dat ze je geen C75 aansmeren, dat is aan de zachte kant.
1.1274 is verenstaal, geen constructiestaal! Ook wel C100 genoemd wat iets zegt over het koolstofgehalte. Dit wordt door alle moderne zagenmakers gebruikt. Het wordt als verenhard geleverd met een hardheid van 52. Dat is precies goed. Lekke hard maar wel vijlbaar.
Ik bestel het bijeen handelaar op ebay.de. Een verenstaal specialist in Nederland zal het ook wel hebben en vast ook goedkoper. Pas op dat ze je geen C75 aansmeren, dat is aan de zachte kant.
Deze opmerking van Jaap heeft me niet los gelaten. En ik heb besloten om de gok te wagen en een mini (beter: micro) serie op te zetten van 4 stuks. Eens kijken of mijn attention span lang genoeg gerekt kan worden om dit tot een goed einde te brengen.
Probleem was dat de collega die de vorige messing ruggen voor mij heeft gedaan, met pensioen is en het gebruik van zijn machines nu buiten mijn bereik is. Ik moet het dus met onze kleine zetbank doen en verder alles met de hand.

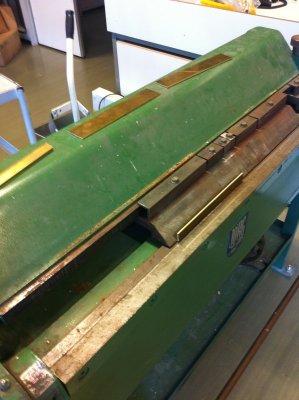

Eerst zetten dus.

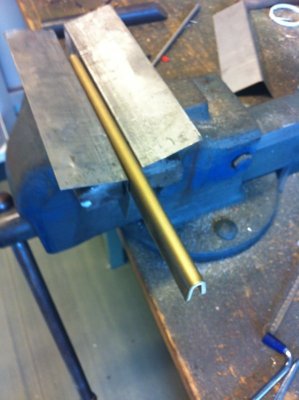

Dan in de bankschroef stukje bij beetje verder dichtknijpen tot het niet meer gaat.

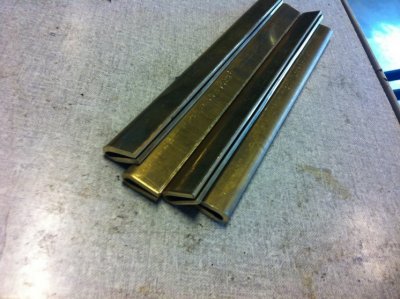

En dat is waar ik nu ben gebleven.
Nu dit zover gelukt is, heb ik de staalplaatjes besteld. Alles stap voor stap! Als die binnen zijn ga ik ze met hamer en aambeeld verder plat rossen.
Tof, goed idee !! Misschien dit keer een chique stukje hout als handvat ? Niet dat dat het zagen anders maakt maar het oog wil ook wel eens wat...
Hey hallo wat is er mis met een stukje beuken ?
Ik denk dat het ontwerp van kees al oog strelend is
En Dan nog het blijft een gebruiks voorwerp
Maar kees heeft vast nog wel wat noten liggen van zijn tafel of is dat geen goed hout voor een hantvat.
Maar mischien als je op voor hand een zaag wilt kopen van kees dat je Dan nog een keuze hebt kwa hout soort
Mvg leroy
Ik denk dat het ontwerp van kees al oog strelend is
En Dan nog het blijft een gebruiks voorwerp
Maar kees heeft vast nog wel wat noten liggen van zijn tafel of is dat geen goed hout voor een hantvat.
Maar mischien als je op voor hand een zaag wilt kopen van kees dat je Dan nog een keuze hebt kwa hout soort
Mvg leroy
Kopen is nog een beetje voorbarig! Voorlopig is er nog niks te kopen. Ik geef het project op dit moment 10% kans van slagen.
Maar, dit is een kopie van een hele oude Engelse zaag. En Engelse zagen hadden een beuken handvat. Punt.
Niks geen sjieke stukkies hout dus.
Maar, dit is een kopie van een hele oude Engelse zaag. En Engelse zagen hadden een beuken handvat. Punt.
Niks geen sjieke stukkies hout dus.

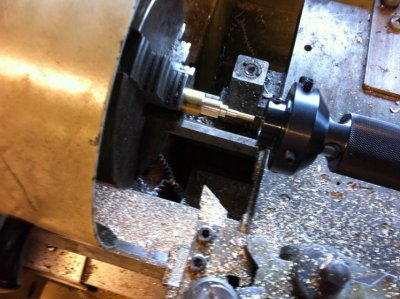

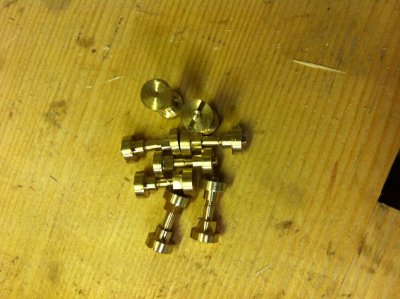

Nu ik even niet verder kan met de messing rug, omdat ik op de verenstaal plaatjes zit te wachten, heb ik besloten alvast een beginnetje te maken met de zaagschroeven. In de lunchpauze op mijn werk de metaaldraaibank aangeslingerd. Nou ja, het was vrijdagmiddag, de lunchpauze liep een beetje uit. Maar ik had dan wel van alle 8 schroeven en moeren het draaiwerk klaar. Draaien is niet zo moeilijk. Even een slimme volgorde bedenken zodat je niet telkens beitels hoeft te wisselen, en de kritische maten in de gaten houden. Na 1 schroef weet ik wel hoever je de stelwielen telkens moet draaien, en dan gaat het heel snel.

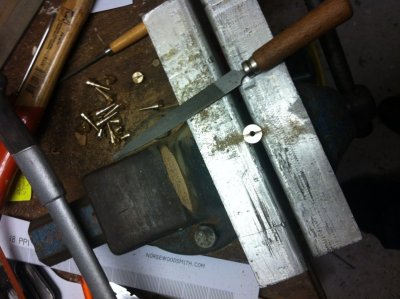

Thuis heb ik ze dan maar gelijk afgemaakt. Eerst de schroevedraaier gleuven maken. Die zaag ik met een metaal zaagbeugel. Gewoon op het oog, ongeveer in het midden. Dat vind ik een te smalle gleuf, dus haal ik er nog even een vijltje doorheen. Het wordt dus niet 100% precies, maar dat is helemaal in stijl! De oude meesters deden dat ook met de hand, meestal als ze dronken waren, dus ze zitten vaker scheef dan recht.

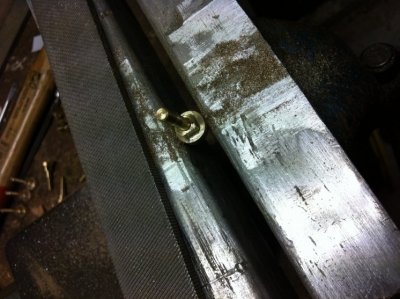

Aan de schroef heb ik vlak onder de kop een stukje rond laten staan dat ik nu vierkant ga vijlen, tegen het meedraaien. Een soort slotbout dus. Ook dit doe ik weer op het oog.
En zo ben ik dan weer eens stapje verder. Als het hele zagenproject straks mislukt, heb ik toch maar mooi een voorraadje zaagschroeven!
Thuis heb ik ze dan maar gelijk afgemaakt. Eerst de schroevedraaier gleuven maken. Die zaag ik met een metaal zaagbeugel. Gewoon op het oog, ongeveer in het midden. Dat vind ik een te smalle gleuf, dus haal ik er nog even een vijltje doorheen. Het wordt dus niet 100% precies, maar dat is helemaal in stijl! De oude meesters deden dat ook met de hand, meestal als ze dronken waren, dus ze zitten vaker scheef dan recht.
Aan de schroef heb ik vlak onder de kop een stukje rond laten staan dat ik nu vierkant ga vijlen, tegen het meedraaien. Een soort slotbout dus. Ook dit doe ik weer op het oog.
En zo ben ik dan weer eens stapje verder. Als het hele zagenproject straks mislukt, heb ik toch maar mooi een voorraadje zaagschroeven!
Ha Seek,
Prachtige zaagschroeven!!!
Als je een keer een paar over hebt (tegen betaling) ben ik erg blij dan zet ik er een stel in mijn eigen zaagje veel mooier als die fabrieks meuk. Ben reuze benieuwd of je productielijn zich voortzet in wellicht andere houtbewerkings gereedschappen.
Roeland
Prachtige zaagschroeven!!!
Als je een keer een paar over hebt (tegen betaling) ben ik erg blij dan zet ik er een stel in mijn eigen zaagje veel mooier als die fabrieks meuk. Ben reuze benieuwd of je productielijn zich voortzet in wellicht andere houtbewerkings gereedschappen.
Roeland
Dat zijn wel bijzondere schroeven. Mooi om te zien dat er zoveel kennis rondzwerft bij onze forumleden.
Ik kan met veel plezier zulke projecten volgen. Uit een plaatje messing ontstaat ineens een rug voor een zaag, uit van andere messing ontstaan dan weer schroeven....Mijn handen jeuken om misschien zelf weer eens een stukje gereedschap te maken......
Blijf erbij dan een apart stukje hout erg mooi kan staan, echter is het ook leuk om inderdaad beuken te gebruiken om het authentieke te bewaren.
Ik zie alweer uit naar de volgende stap...
Ik kan met veel plezier zulke projecten volgen. Uit een plaatje messing ontstaat ineens een rug voor een zaag, uit van andere messing ontstaan dan weer schroeven....Mijn handen jeuken om misschien zelf weer eens een stukje gereedschap te maken......
Blijf erbij dan een apart stukje hout erg mooi kan staan, echter is het ook leuk om inderdaad beuken te gebruiken om het authentieke te bewaren.
Ik zie alweer uit naar de volgende stap...
