Afgelopen vrijdag hebben we een e-mail gestuurd naar de mensen die op de mailinglijst staan.
Ook hier op het forum even een update.
Wat is het CNC project.
Op de Open Dag Hout (op 15 oktober in Zutphen) was er veel interesse voor de machine, hardstikke leuk!
Goed gevoel over dat we de machine gebouwd hebben, en leuk om alle enthiousaste mensen te ontmoeten.
We hadden 50 foldertjes meegenomen. Die waren al om 11 uur op! Met al die belangstelling hebben we nog een keer kritisch gekeken naar het ontwerp en zijn op zoek gegaan naar leveranciers van de nodige spullen, zoals de aluminium profielen, leverancier voor aluminium snijwerk, kwaliteits lineaire geleidingen, stappenmotoren, electronica, spindels, etc.
Met de onderdelen die we gevonden hebben zijn we opnieuw aan de slag gegaan met het ontwerp.

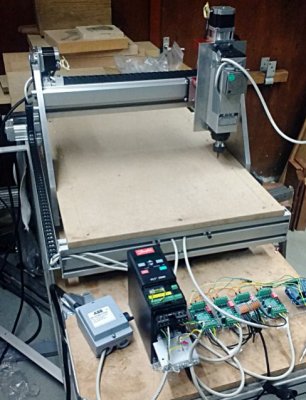

Het prototype is deels gemaakt van onderdelen die we nog hadden liggen. Voor de definitieve versie hebben we een paar zaken veranderd, zoals:
- Kwaliteits lineaire geleidingen van 15 mm voor alle assen (nederlandse leverancier)
- Aluminium platen zo ontworpen, dat ze met pasnokjes in elkaar vallen

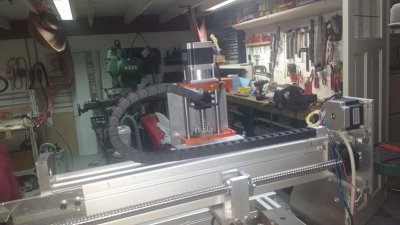

- Y-as en Z-as ontwerp verbeterd voor meer stijfheid
- Dikte zijplaten van 15 naar 10 mm
- En natuurlijk veel kleine details, maar dat zal ook wel een doorgaand proces blijven.
De machine die we nu hebben ontworpen is geschikt voor de gevorderde hobbyist of klein bedrijf. Zelf hebben we het prototype inmiddels ook al bedrijfsmatig al gebruikt.
De gekozen onderdelen zijn allemaal van goede kwaliteit, hetzelfde of beter als de machine die in Zutphen draaide.
Een deel komt wel uit het verre Oosten (kogelomloopspindels bijvoorbeeld) dit om de prijs aantrekkelijk te houden. (met kogelomloopspindels van industriele kwaliteit zou de prijs maar zo 500,- hoger uitvallen )
We gaan de machine ook als een zelfbouw pakket aanbieden, dit is voor een complete CNC router behalve de freesmotor.
Er past standaard een freesmotor in met een 43 mm eurohals, zoals bijvoorbeeld een Kress, of de Mafell die we op de Open Dag Hout ook hebben gebruikt.
Voor het zelf thuis assembleren gaan we mensen die hem kopen helpen. Er komt een film waarin we de assemblage en ingebruikstelling laten zien, je kunt ons altijd mailen/bellen.
Als er een paar klanten zijn komt er ook een aparte rubriek op
woodworking.nl, om zo ook de ervaringen van en met andere gebruikers te delen. (Bedankt Jaap!)
De machine draait op opensource software. Wij raden GRBL aan voor de aansturing van de CNC machine en Universal Code Sender Platform op de computer. Ook hiervoor leggen we uit hoe dit werkt.
Bestellen.
Ja, zo ver is het project, we kunnen de eerste bestellingen noteren!
De onderdelen voor de eerste batch zijn besteld, en we verwachten de eerste bouwpakketten eind Januari 2018 te kunnen leveren.
Wat omvat de complete levering van het CNC router bouwpakket:
Onderdelen voor een CNC router met de volgende hoofdmaten:
Afmetingen circa B 630mm L 1050mm H 600mm
Werkbereik circa: X 400mm Y 550mm Z 150mm
- Aluminium profielen voor het frame + bevestigingshoeken

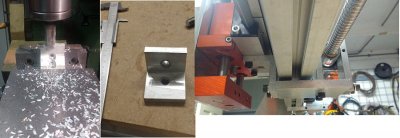

- Lasergesneden aluminium onderdelen voor onder andere:
- portaal zijplaten
- stappenmotorbevestigingen
- Z-as platen en spindlemount (Eurohals 43mm)
- Stappenmotoren, riemen, tandwielen, kabels

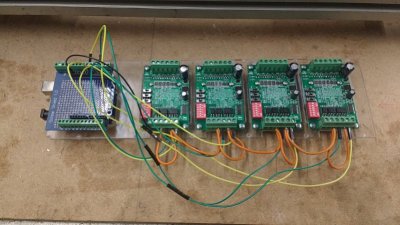

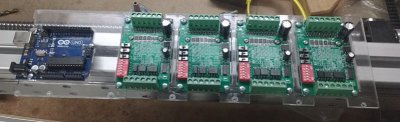

- Arduino compatible board en 4 losse drivers TB6560.
- Afmetingen gebaseerd op standaard onderdelen:

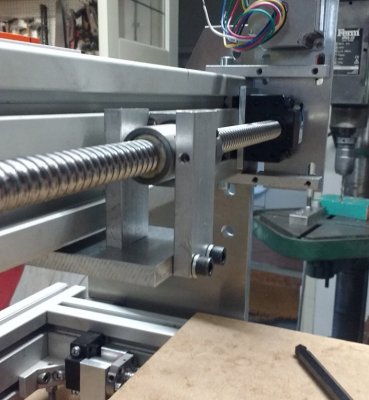

- 4 kogelomloopspillen (16mm x 5mm spoed)
- 6 linaire geleidingen + 12 wagens (15mm rails)
- 4 Nema 23 stappenmotoren

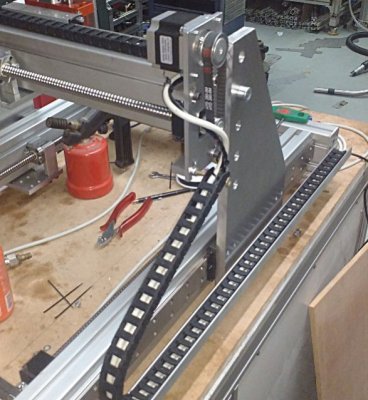

- Bevestigingsmaterialen, bedrading, kabelketting.
De eerste bestellingen doen we voor een introductieprijs van 1249,- voor een complete kit, de vervolg prijs wordt bepaald op onze ervaring met de eerste batch.
Transportkosten zijn we aan het bepalen. Afhalen is natuurlijk ook een optie.
In de toekomst verwachten we nog een paar opties aan te kunnen bieden zoals:
- Stofkap om afzuiging aan te kunnen sluiten
- Eindschakelaars voor repeterend werk
- Hoogte sensor om gereedschap in te stellen
Met vriendelijke groet,
Pascal Gebert
John Lamers
