Je beschrijving klopt niet S is constant dat is het gewicht van de toog/2
R neemt ontzettend snel toe als de toog vlakker wordt
R neemt ontzettend snel toe als de toog vlakker wordt
versterken vloerbalken troggewelf
- Onderwerp starter LK67
- Startdatum
zou het kunnen dat er van R geen sprake is, als het gewelf 1 onvervormbaar geheel vormt ?
om de diagonale druk uit te kunnen oefenen zou het gewelf 'beweeglijk' moeten zijn
Meestal met schelpkalk of tras gemetseld. De bogen zijn moeilijk bij elkaar te houden als de balk weggehaald moet worden. Voordeel is wel, dat je de stenen makkelijk kan schoonmaken en opnieuw gebruiken.

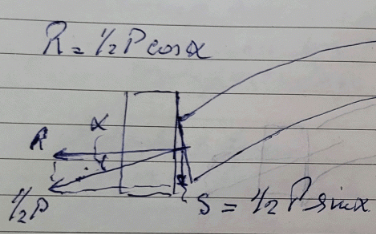

De formule klopt inderdaad niet. Stel de hoek alpha is 30 graden. De sinus daarvan is 0.5. De verticale reactie bij de balk S zou volgens formule dan 1/2*P*0.5 zijn, dus 0.25*P.
Die kracht werkt dan aan beide zijden omhoog, dus er is 2*0.25*P= 0.50*P omhoog en 1.0*P omlaag. Er is met die formule dus geen evenwicht.
Voor evenwicht moet S, de vertikale component bij de balk, gelijk zijn aan 0.5*P.
De zijwaartse reactie R wordt dan 0.5*P/ tangens(alpha).
Bij 30 graden wordt dat 0.5*P/0.58 = 0.86*P.
Die kracht werkt dan aan beide zijden omhoog, dus er is 2*0.25*P= 0.50*P omhoog en 1.0*P omlaag. Er is met die formule dus geen evenwicht.
Voor evenwicht moet S, de vertikale component bij de balk, gelijk zijn aan 0.5*P.
De zijwaartse reactie R wordt dan 0.5*P/ tangens(alpha).
Bij 30 graden wordt dat 0.5*P/0.58 = 0.86*P.
