Die verlengstukken heb je echt helemaal niets aan hoor , eerlijk waar .
Gooi maar bij mij in het hok dan ben jij er tenminste weer vanaf
Gooi maar bij mij in het hok dan ben jij er tenminste weer vanaf
Nieuwe draaibank....
- Onderwerp starter Toxiq
- Startdatum
Zo'n verlengstuk klinkt heftig, maar bedenk dat het uiteindelijk met 24 mm doorsnede vast zit in je kop (want MK3). En omdat hout geen uniform materiaal is, gaat je boor toch altijd een beetje verlopen. Ik ben over de stabiliteit van een MK4 boor in een MK4 naar MK3 adapter niet helemaal tevreden - bij mij komt er dit voorjaar nog een mk4 pinole, om eens te kijken of dat niet beter werkt.
Klopt, dat besef in wel degelijk
De Mk3 zit met 24mm in de kop, maar daar waar het verlengstuk eindigt in Mk3 opname moet je de wand dikte er nog bij rekenen
Ergens in de 32mm diameter zal het dus wel komen, desalnietemin leek het mij een ideaal hulp stuk om diep te kunnen boren (dan wel meer dan 32mm) bijv. als voorbereiding op een vaas en/of bij wat moeilijkere bereikbaar stukken
Een andere optie is om één van de twee stukken iets in te korten en er een Mk2 opname van te maken, dan kan er met een wat dunnere boor ook dieper geboord worden
Ik denk dat ik er voor 30 euro een heel handig hulpstuk bij heb
De Mk3 zit met 24mm in de kop, maar daar waar het verlengstuk eindigt in Mk3 opname moet je de wand dikte er nog bij rekenen
Ergens in de 32mm diameter zal het dus wel komen, desalnietemin leek het mij een ideaal hulp stuk om diep te kunnen boren (dan wel meer dan 32mm) bijv. als voorbereiding op een vaas en/of bij wat moeilijkere bereikbaar stukken
Een andere optie is om één van de twee stukken iets in te korten en er een Mk2 opname van te maken, dan kan er met een wat dunnere boor ook dieper geboord worden
Ik denk dat ik er voor 30 euro een heel handig hulpstuk bij heb
Ja soms moet je wat, spoed van 3.5 dus moet er redelijk diep en, en die wisselplaatjes heb ik niet. Maar ja een driehoekje met kleine neusradius doet het werk ook.
Wel eerst voorgesneden met een draadsnijplaatje , en met een loepje de boel uitgelijnd.
Zelf een beiteltje slijpen had ook gekund, maar dit werkt net zo goed, ziet er alleen wat knullig uit.
Zooooo, wat een dag
Als ik ooit nog eens een vrouw tegen kom die beweert dat mannen niet kunnen multi-tasken duw ik haar dit verslag onder haar neus !
Voordat ik van wal steek wil ik even Chevy 66 publiekelijk een veer in zijn derrière stekens
De bedsbanen lagen slechts 0.3mm uit het lood en dat met slechts een hoeklijntje en controle op op het ook op ze recht te krijgen
---------------------------------
Vanochtend om 0500 ging de wekker, argghhh ik sliep net 2 uurtjes, het was zo een typische nacht dat je de slaap niet kan vatten (gebeurd gelukkig niet al te vaak)
Nu ja, het was oor mijn eigen plezier dus toch maar opgestaan
ff bammetjes maken, de boel op aanhanger nog even vastsnoeren en gauw de weg op

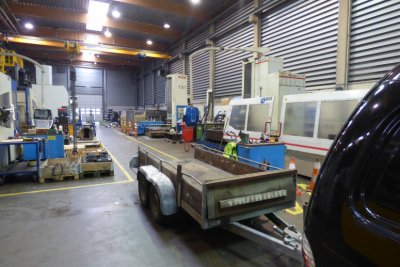

enkele minuten over 8 was ik lokatie.
De spullen uitladen en meteen van start
Het eerste dat we in onze handen hadden was de putdeksel

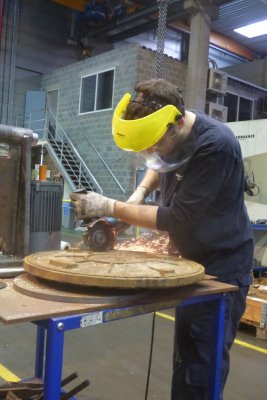

Eerst één zijde er af gehaald zodat de zaag op een vlak deel kon beginnen
inspannen
Klaar voor de start....

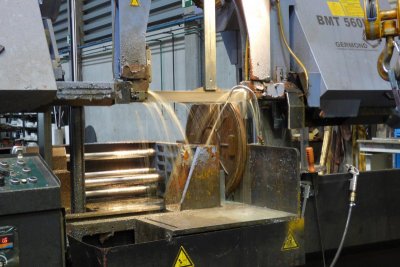

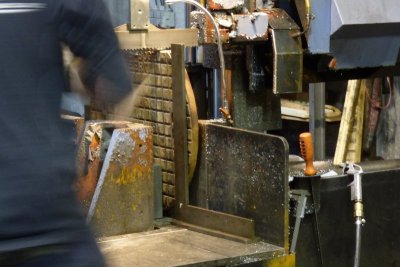

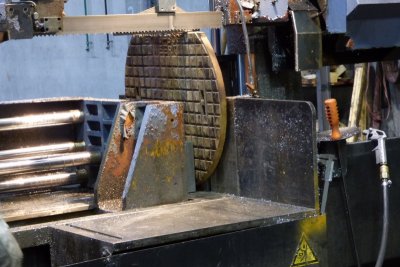

En zagen maar

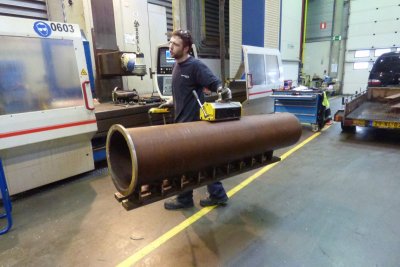

Met een magneetje word de buis van de aanhanger getild

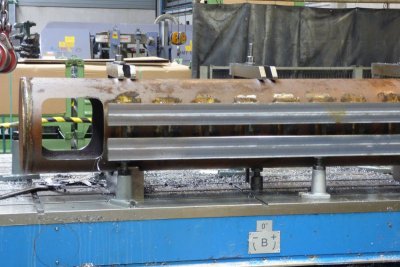

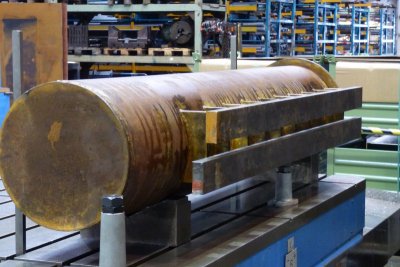

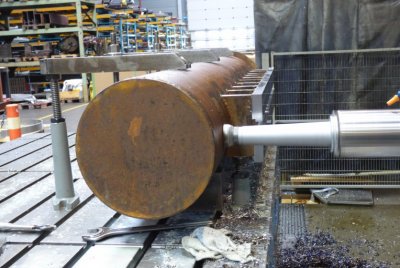

Eenmaal op de tafel geland begint het belangrijkste van de dag, meten, meten en nog eens meten
hier is is ongeveer alles van afhankelijk

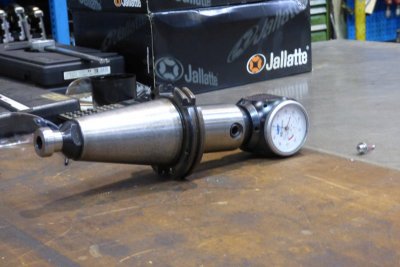

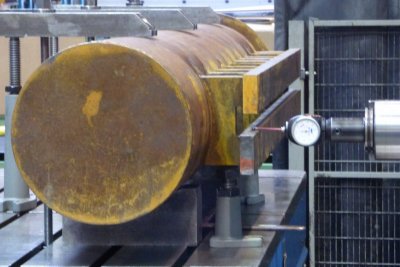

Meetklokje

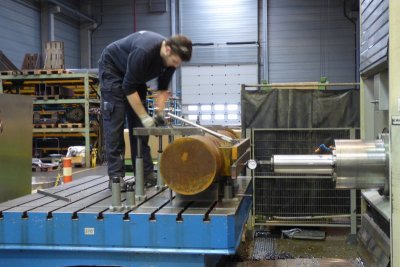

Als alles goed ligt worden de bouten nog even nagetrokken
Check check dubbelcheck

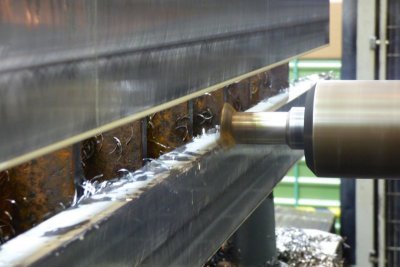

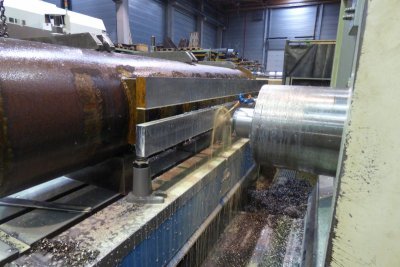

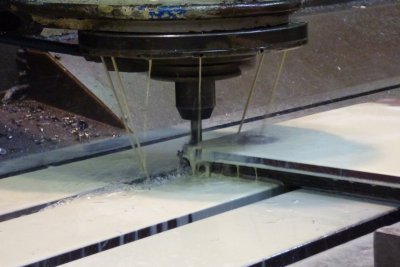

Eerst maar eens de banen vlakken, grappig want ondanks dat dit best heel belangrijk is koste dit echt de minste tijd
En dan een keer met een andere frees er overheen om een superglad oppervlakte te krijgen

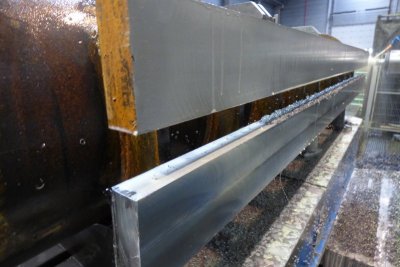

Onderste klaar, boven moet nog gedaan worden, een foto zegt meer dan 1000 woorden...nietwaar ?

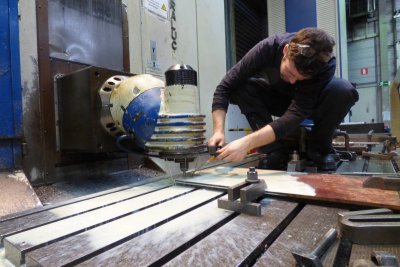

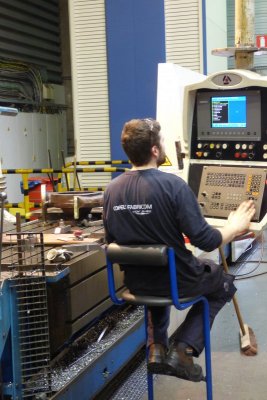

Terwijl de 2e baan nagefreesd word, word een 2e freesbank ingesteld om de motorplaat te gaan maken
Wat lijkt dat plaatje klein op die enorme freesbank, leuk detail is dat dit waarschijnlijk het laatste werk is op die freesbank, komende week word er een nieuwe geplaatst

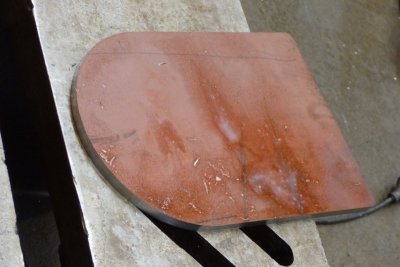

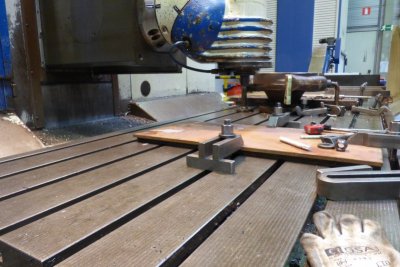

Motorplaat/houder in wording
Even de koelvloeistof beter richten
Als beide bedsbanen vlak en glad zijn word de ruimte tussen de bedsbanen op maat gebracht (44mm)
Even een bezem over de freesmachine en dan weer verder
Als ik ooit nog eens een vrouw tegen kom die beweert dat mannen niet kunnen multi-tasken duw ik haar dit verslag onder haar neus !
Voordat ik van wal steek wil ik even Chevy 66 publiekelijk een veer in zijn derrière stekens
De bedsbanen lagen slechts 0.3mm uit het lood en dat met slechts een hoeklijntje en controle op op het ook op ze recht te krijgen
---------------------------------
Vanochtend om 0500 ging de wekker, argghhh ik sliep net 2 uurtjes, het was zo een typische nacht dat je de slaap niet kan vatten (gebeurd gelukkig niet al te vaak)
Nu ja, het was oor mijn eigen plezier dus toch maar opgestaan
ff bammetjes maken, de boel op aanhanger nog even vastsnoeren en gauw de weg op
enkele minuten over 8 was ik lokatie.
De spullen uitladen en meteen van start
Het eerste dat we in onze handen hadden was de putdeksel
Eerst één zijde er af gehaald zodat de zaag op een vlak deel kon beginnen
inspannen
Klaar voor de start....
En zagen maar
Met een magneetje word de buis van de aanhanger getild
Eenmaal op de tafel geland begint het belangrijkste van de dag, meten, meten en nog eens meten
hier is is ongeveer alles van afhankelijk
Meetklokje
Als alles goed ligt worden de bouten nog even nagetrokken
Check check dubbelcheck
Eerst maar eens de banen vlakken, grappig want ondanks dat dit best heel belangrijk is koste dit echt de minste tijd
En dan een keer met een andere frees er overheen om een superglad oppervlakte te krijgen
Onderste klaar, boven moet nog gedaan worden, een foto zegt meer dan 1000 woorden...nietwaar ?
Terwijl de 2e baan nagefreesd word, word een 2e freesbank ingesteld om de motorplaat te gaan maken
Wat lijkt dat plaatje klein op die enorme freesbank, leuk detail is dat dit waarschijnlijk het laatste werk is op die freesbank, komende week word er een nieuwe geplaatst

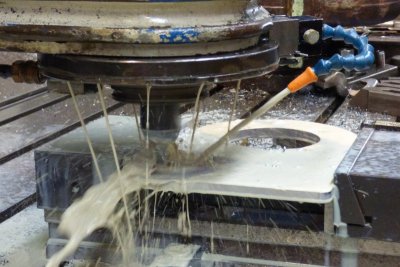

Motorplaat/houder in wording

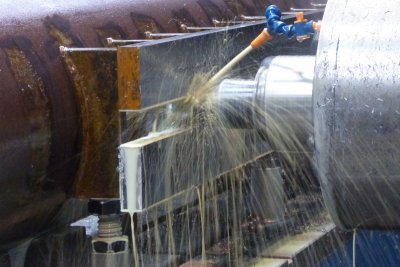

Even de koelvloeistof beter richten
Als beide bedsbanen vlak en glad zijn word de ruimte tussen de bedsbanen op maat gebracht (44mm)
Even een bezem over de freesmachine en dan weer verder
Laatst bewerkt:

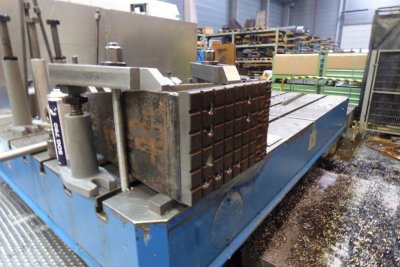

Zo de basis is klaar, nu even een andere opspan module plaatsen en dan verder met frezen

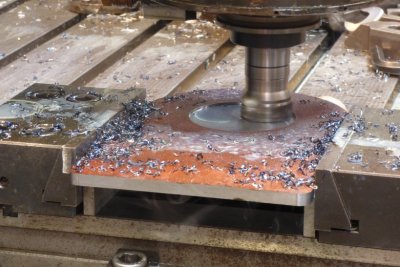

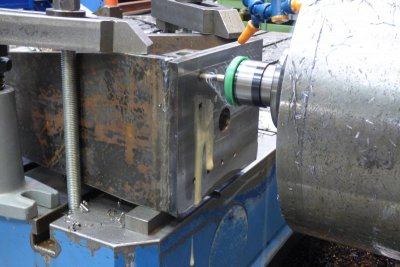

Gat waar de centreer rand van de motorflens op moet komen
Bedsbanen even een schuin kantje er aan
Gaatjes boren voor de bouten waarmee de plaat aan de vaste koker geschroefd word

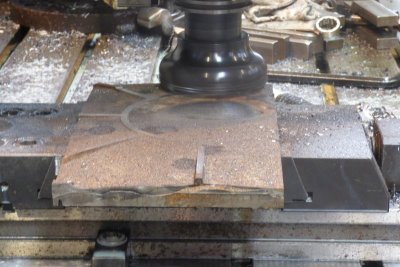

Gietijzeren plaat vlakken, deze moet onder de losse kop komen
De andere zijde word gevlakt als de gietijzeren plaat onder de losse kop is gemonteerd, zo weten we zeker dat het geheel klopt
Gat waar de centreer rand van de motorflens op moet komen
Bedsbanen even een schuin kantje er aan
Gaatjes boren voor de bouten waarmee de plaat aan de vaste koker geschroefd word
Gietijzeren plaat vlakken, deze moet onder de losse kop komen
De andere zijde word gevlakt als de gietijzeren plaat onder de losse kop is gemonteerd, zo weten we zeker dat het geheel klopt
Laatst bewerkt:

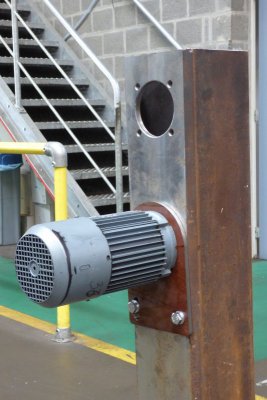

Motor op de vaste kop gemonteerd, tof....nu gaat het ergens op lijken
Ik weet niet of het te zien is op de foto (voor de oplettende kijker) maar het sleufgat om de motor te kunnen verstellen zit aan de verkeerde kant, we hebben de plaat dus OF aan de verkeerde kant de gaten verzonken OF het sleufgat aan de verkeerde kant gemaakt
Ik was in het ontwerp ook vergeten om er nog een handvat aan te laten zitten, dus de plaat word opnieuw gemaakt, die haal ik volgende week op (samen met de poten, die waren ook nog niet klaar)

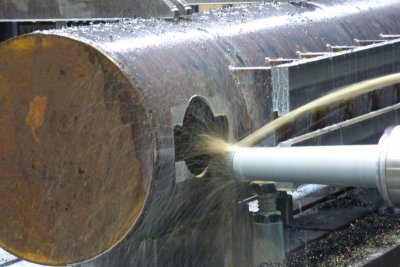

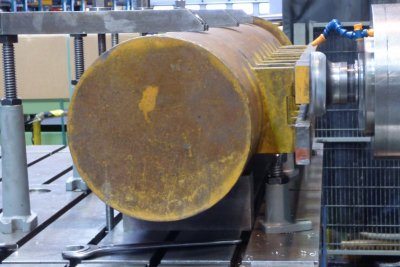

Gaatje in de buis prikken voor de koker
Eerst een rond gaatje en dan langzaam naar vierkant toewerken
De freeskoppen die diep genoeg komen hebben een grotere radius dan de koker, dus ik moet nog even wat weghalen in de hoeken met de slijptol, De rechte vlakken zijn wel goed, en die bepalen (voornamelijk) de positie van de koker dus dat zit wel goed
En dan ineens is er een gat door en door

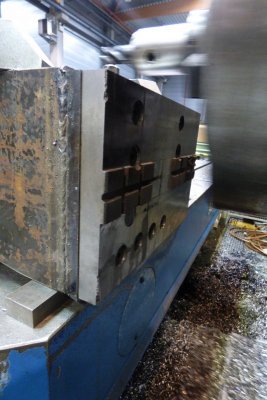

Gaatjes boren onder in de vaste kop zodat de gietijzeren plaat er onder vast gebout kan worden
Ziezo....die zit er onder en nu weer vlakken
De bouten liggen dusdanig diep dat de plaat gewoon gevlakt kan worden
Een deel blijft staan, dat valt tussen de bedsbanen en is de uitlijning
En dan is ineens de dag om
Er is natuurlijk veel meer gebeurd, als ik alle details had moeten fotograferen had ik wel enkele honderden foto's gehad
Ik weet niet of het te zien is op de foto (voor de oplettende kijker) maar het sleufgat om de motor te kunnen verstellen zit aan de verkeerde kant, we hebben de plaat dus OF aan de verkeerde kant de gaten verzonken OF het sleufgat aan de verkeerde kant gemaakt
Ik was in het ontwerp ook vergeten om er nog een handvat aan te laten zitten, dus de plaat word opnieuw gemaakt, die haal ik volgende week op (samen met de poten, die waren ook nog niet klaar)
Gaatje in de buis prikken voor de koker
Eerst een rond gaatje en dan langzaam naar vierkant toewerken
De freeskoppen die diep genoeg komen hebben een grotere radius dan de koker, dus ik moet nog even wat weghalen in de hoeken met de slijptol, De rechte vlakken zijn wel goed, en die bepalen (voornamelijk) de positie van de koker dus dat zit wel goed
En dan ineens is er een gat door en door
Gaatjes boren onder in de vaste kop zodat de gietijzeren plaat er onder vast gebout kan worden
Ziezo....die zit er onder en nu weer vlakken
De bouten liggen dusdanig diep dat de plaat gewoon gevlakt kan worden
Een deel blijft staan, dat valt tussen de bedsbanen en is de uitlijning
En dan is ineens de dag om
Er is natuurlijk veel meer gebeurd, als ik alle details had moeten fotograferen had ik wel enkele honderden foto's gehad
Laatst bewerkt:
AAAAAAAAHHHHHHHHHHHH geen foto's!!! serieus snel zijn nu anders haal ik het niet meer, net als meerdere op dit forum!!!
