Mijn 15m2 werkplaats
- Onderwerp starter L.N.
- Startdatum
-
- Tags
- afzuiging klein werkbank werkplaats
Ik heb 2 systemen:
- Een Tendotool afzuiging met een 100 mm diameter slang voor mijn vandiktebank en lintzaag. Waarschijnlijk ga ik hier nog een systeem van maken, maar toe nu toe is het 1 lange slang van 3 meter.
- De cycloon. Die gebruik ik voor mijn zaagtafel, afkortzaag en draagbare apparaten (schuurmachines, invalzaag, decoupeerzaag, etc.). De meeste daarvan gebruik ik met de 27mm slang die aan de arm hangt. De zaagtafel heeft een y-stuk en 2 slangen (27mm en 36mm).
- Een Tendotool afzuiging met een 100 mm diameter slang voor mijn vandiktebank en lintzaag. Waarschijnlijk ga ik hier nog een systeem van maken, maar toe nu toe is het 1 lange slang van 3 meter.
- De cycloon. Die gebruik ik voor mijn zaagtafel, afkortzaag en draagbare apparaten (schuurmachines, invalzaag, decoupeerzaag, etc.). De meeste daarvan gebruik ik met de 27mm slang die aan de arm hangt. De zaagtafel heeft een y-stuk en 2 slangen (27mm en 36mm).
Die eiken randjes hebben een esthetische reden, maar ook praktische redenen. Ik heb een hekel aan het afwerken van de kopse kanten van MDF of multiplex en dat voorkom ik hiermee. Daarnaast is het eiken ook een stuk sterker, dus minder kans op beschadigingen.
Dat noem ik nog eens creatief met de beschikbare ruimte omgaan! Nette opstelling zo bij minimale ruimte.
je hebt me op een idee gebracht
.
je hebt me op een idee gebracht
.Chevy, daar heb ik over getwijfeld en voorlopig doe ik het nog niet. Op youtube is er een discussie over. Vaak zijn balken niet helemaal recht en hebben ze bv een krom stukje aan het einde. Dan is een lange aanslag niet handig, want dan gebruik je het kromme stuk ook als referentie. Een korte aanslag (die al op de afkortzaag zit) zou net zo goed werken en dat wil ik testen. De aanslag kan ik nog altijd simpel toevoegen aan de klaptafel. Dat is een kwestie van een balkje en slobgaten. De afkortzaag kan er in en uit en zal daardoor nooit exact hetzelfde staan. Met de slobgaten kan ik de aanslag altijd bijstellen, zodat deze in lijn staan met de aanslag van de afkortzaag.
Weer een stapje dichter bij het einde. Vandaag heb ik de verlengingen links en rechts vastgezet:

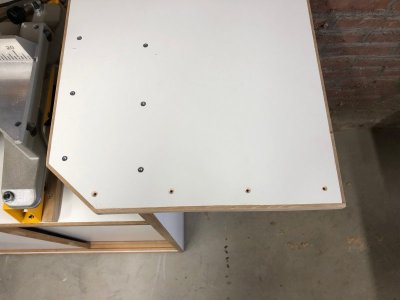

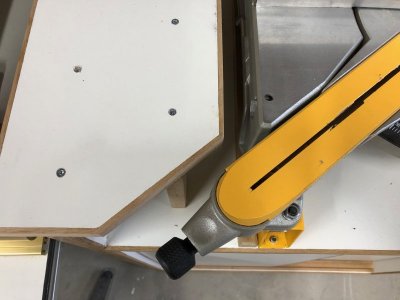

Een hoekje eraf zodat ik ruimte heb om de afkortzaag onder een hoek te zetten.
De andere kant zit ook vast.
Passend!
De andere kant ook.

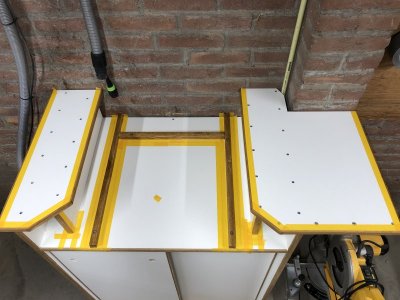

Nu met een laagje Osmo
Als de Osmo droog is, dan kan ik de opklaptafel aan de muur monteren en dan is het klaar.
Een hoekje eraf zodat ik ruimte heb om de afkortzaag onder een hoek te zetten.
De andere kant zit ook vast.

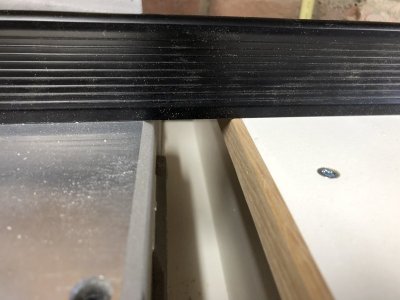

Passend!

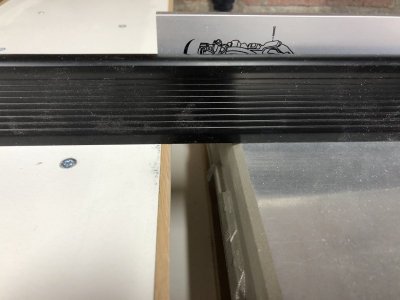

De andere kant ook.
Nu met een laagje Osmo
Als de Osmo droog is, dan kan ik de opklaptafel aan de muur monteren en dan is het klaar.
Mooi gemaakt en leuk topic om te volgen. Slim om geen brede geleiders aan de zijkanten te maken, ik heb dat wel gedaan en spijt van om het feit wat je zelf aangeeft, dat je er tegen aanloopt met kromme balken. Ik kreeg hem qua hoogte echter ook niet 100% goed, dus misschien ligt het ook wel iets aan mij..
Zie ik nu goed dat je een soort inlay op de inlay hebt bij je afkortzaag?
Zie ik nu goed dat je een soort inlay op de inlay hebt bij je afkortzaag?
De hoogte is inderdaad tricky. De linker was ook niet helemaal goed de eerste keer en dat heb ik opgelost door er een strip aluminium tussen te zetten. Die had exact de juiste dikte. Het op de juiste hoogte krijgen van de klaptafel zal ook nog wel een uitdaging worden.
Ik heb geen inlay op de inlay, maar een stuk speciale tape. Dat is Fastcap Zero Clearance Tape. Die werkt goed, maar heeft wel als nadeel dat je weer een mm dikte toevoegt. Heel erg is dat niet, want het plastic van de inlay is flexibel, waardoor je het geheel indrukt en je er niks/weinig van merkt in de praktijk.
Ik heb geen inlay op de inlay, maar een stuk speciale tape. Dat is Fastcap Zero Clearance Tape. Die werkt goed, maar heeft wel als nadeel dat je weer een mm dikte toevoegt. Heel erg is dat niet, want het plastic van de inlay is flexibel, waardoor je het geheel indrukt en je er niks/weinig van merkt in de praktijk.

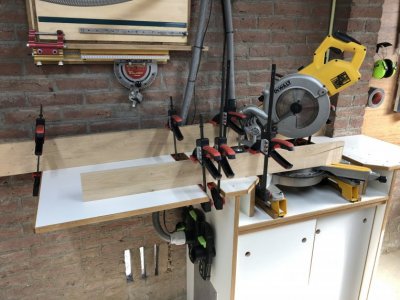

Het is af! Eerst heb ik met een stel planken de opklaptafel uitgelijnd, zodat ik de gaten voor de pluggen kon aftekenen.

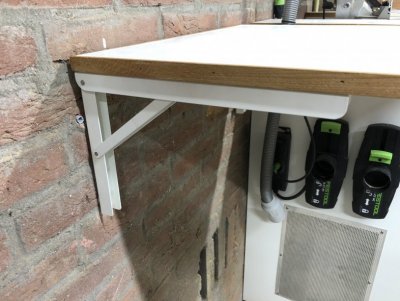

Vervolgens aan de muur bevestigd. De muur is niet helemaal recht en het scharnier niet helemaal 90 graden. Om de tafel toch recht te krijgen heb ik wat ringetjes tussen het scharnier en de muur moeten doen om de ruimte op te vullen.

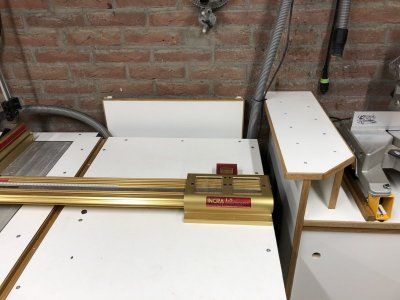

De tafel moet kunnen inklappen, omdat ik anders de langsgeleider van mijn zaagtafel anders niet kan instellen. Bij gebruik is de zaagtafel 90 graden gedraaid in vergelijking met de foto, maar dan valt de instelling van de langsgeleider er nog steeds onder. Ook kan ik de tafel inklappen en de ruimte gebruiken om bv mijn lintzaag of kolomboor neer te zetten. Op die manier win ik ergens anders in mijn werkplaatsje ruimte.

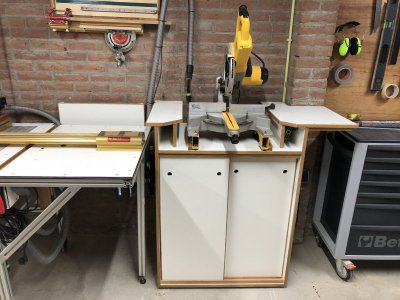

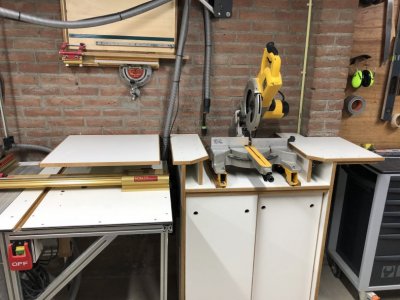

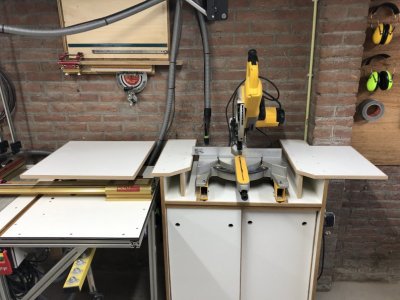

En zo is het afkortstation klaar om te gebruiken.
Vervolgens aan de muur bevestigd. De muur is niet helemaal recht en het scharnier niet helemaal 90 graden. Om de tafel toch recht te krijgen heb ik wat ringetjes tussen het scharnier en de muur moeten doen om de ruimte op te vullen.
De tafel moet kunnen inklappen, omdat ik anders de langsgeleider van mijn zaagtafel anders niet kan instellen. Bij gebruik is de zaagtafel 90 graden gedraaid in vergelijking met de foto, maar dan valt de instelling van de langsgeleider er nog steeds onder. Ook kan ik de tafel inklappen en de ruimte gebruiken om bv mijn lintzaag of kolomboor neer te zetten. Op die manier win ik ergens anders in mijn werkplaatsje ruimte.
En zo is het afkortstation klaar om te gebruiken.
Mooi dat hij goed vlak doorloopt! Ziet er functioneel en mooi uit
Grappig die tape op de inlay, ik zal er eens naar kijken
Grappig die tape op de inlay, ik zal er eens naar kijken
Mijn laatste update is al weer even geleden.....

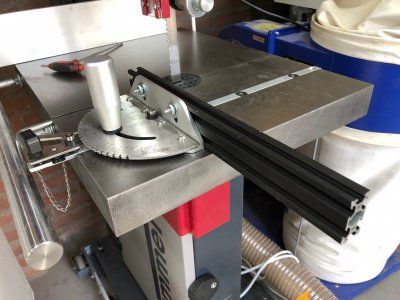

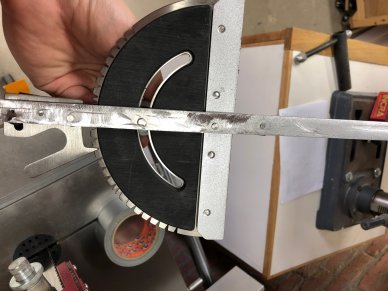

De afgelopen dagen heb ik gewerkt aan een verstekaanslag voor mijn Hammer N3800 lintzaag. De Hammer heeft een slot dat 15 mm breed is en maar enkele mm's diep, waardoor standaard verstekaanslagen niet passen. Hammer/Felder verkoopt zelf 2 modellen, waarvan er eentje niet zo goed is en de ander €195 kost. Geïnspireerd door Manor Wood heb ik de rail van een bestaande verstekaanslag aangepast.
Echter heb ik geen vandikteschuurmachine, waardoor het bij mij een stuk meer werk was. Het is duidelijk dat ik beter ben met hout dan met metaal, want het schoot echt niet op. In de breedte en de dikte moest er een stuk af. Het eerste geprobeerd met mijn invalzaag met een zaagblad voor alu/kunststof. Maar dat was zo bot dat ik het niet voor elkaar kreeg. Vervolgens heb ik het willen wegschuren met mijn Festool ETS, maar dat schoot ook niet op. Dus heb ik met een kleine Bosch 12V haakse slijper gepakt en ben ik begonnen. Eigenlijk is de Bosch hiervoor te licht, waardoor het een aantal uur heeft geduurd voordat ik de benodigde stukken eraf had. Maar het is gelukt:

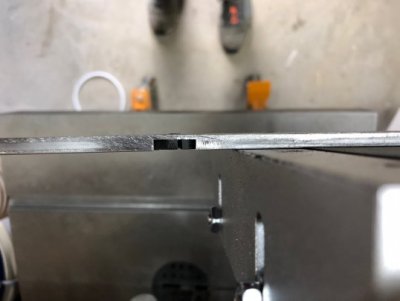

Het aluminium is op bepaalde delen heel heel dun. Hopelijk geeft dat in de toekomst geen problemen.
Natuurlijk staken de boutjes aan de onderzijde uit, dus die ook weggehaald en glad geschuurd. De zwarte ringetjes die zorgen voor een goede passing heb ik ook wat bij moeten schuren.

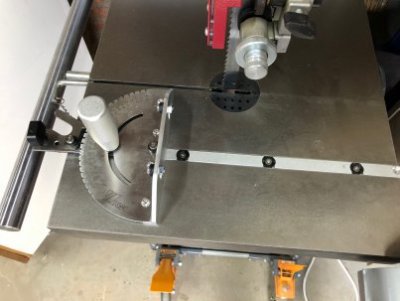

Al met al werkt het goed! Er is geen zijdelingse beweging. Nu nog even een fence maken/kopen en ik ben klaar en dan heb ik toch €150 bespaard....
De afgelopen dagen heb ik gewerkt aan een verstekaanslag voor mijn Hammer N3800 lintzaag. De Hammer heeft een slot dat 15 mm breed is en maar enkele mm's diep, waardoor standaard verstekaanslagen niet passen. Hammer/Felder verkoopt zelf 2 modellen, waarvan er eentje niet zo goed is en de ander €195 kost. Geïnspireerd door Manor Wood heb ik de rail van een bestaande verstekaanslag aangepast.
Echter heb ik geen vandikteschuurmachine, waardoor het bij mij een stuk meer werk was. Het is duidelijk dat ik beter ben met hout dan met metaal, want het schoot echt niet op. In de breedte en de dikte moest er een stuk af. Het eerste geprobeerd met mijn invalzaag met een zaagblad voor alu/kunststof. Maar dat was zo bot dat ik het niet voor elkaar kreeg. Vervolgens heb ik het willen wegschuren met mijn Festool ETS, maar dat schoot ook niet op. Dus heb ik met een kleine Bosch 12V haakse slijper gepakt en ben ik begonnen. Eigenlijk is de Bosch hiervoor te licht, waardoor het een aantal uur heeft geduurd voordat ik de benodigde stukken eraf had. Maar het is gelukt:
Het aluminium is op bepaalde delen heel heel dun. Hopelijk geeft dat in de toekomst geen problemen.
Natuurlijk staken de boutjes aan de onderzijde uit, dus die ook weggehaald en glad geschuurd. De zwarte ringetjes die zorgen voor een goede passing heb ik ook wat bij moeten schuren.
Al met al werkt het goed! Er is geen zijdelingse beweging. Nu nog even een fence maken/kopen en ik ben klaar en dan heb ik toch €150 bespaard....
Dat is een gave aankoop met mooi resultaat....als je het over mocht doen...zou je dan een masieve 15 mm strip gelijk op maat nemen en de gradenboog daarop zetten...ik vraag het omdat ik ook nog moet aanschaffen...lol
Ik denk dat ik het weer op dezelfde manier zou doen, maar dan met een minder lichte haakse slijper. Beginnen met een massieve strip kan wel, maar ik denk dat het meer werk is. De verschillende gaten met schroefdraad liggen namelijk niet allemaal op 1 lijn, waardoor het veel werk is om deze te reproduceren. Ze moeten exact op de juiste plek zitten, want anders is de verstekaanslag niet haaks. Nu kun je deze wel een beetje bijstellen, maar dat is niet veel. De originele strip heeft van die plastic ringen, waarmee je elke speling eruit kunt halen. Dit namaken is lastig, dus zul je een exact passende strip moeten maken. Ook dat is veel werk. Eventueel zou je met de originele strip naar een machinefabriek/metaalbewerken kunnen gaan en het daar laten doen.
Ik ben niet zo bang dat het afbreekt als het op de zaag ligt, maar eerder bij het oppakken of als ik er mee tegen iets aan stoot.

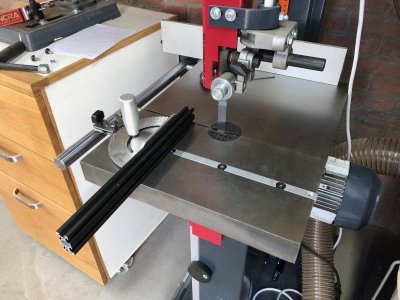

Ondertussen is het aluminium profiel van Banggood binnen. Ik ben er niet helemaal tevreden over, want het kwam binnen met behoorlijk wat kleine beschadigingen. Misschien ga ik dat nog bij hun melden. Het is een 350 mm 2040 profiel.
Ik was nog niet tevreden met de 100mm afzuiging in mijn werkplaats. Tot nu toe was het een 3 meter lange slang die los hing, waardoor deze vaak in de weg lag/hing. Daarnaast gebruikte ik deze ook om de vloer het stof van de vloer te halen, nadat ik het bij elkaar had geveegd. Dat ging wel, maar was niet super handig. Ik had nog wat onderdelen liggen, dus ik heb het systeem uitgebreid.

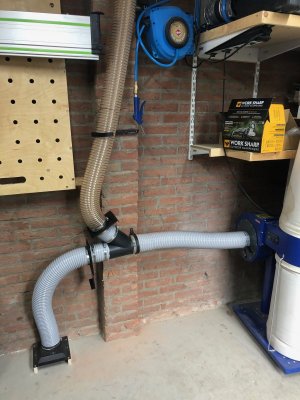

Zo ziet het er nu uit. Vanuit de afzuiging loopt er horizontaal een flexibele buis naar een Y-stuk. Een deel ervan gaat naar de 3 meter flexibele slang en de ander gaat naar de grond.

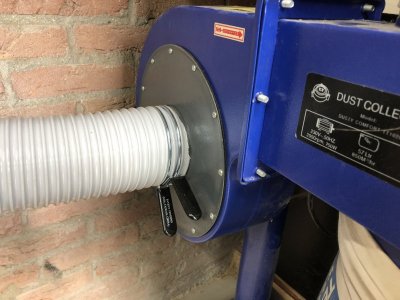

Bij de afzuiging heb ik een snelkoppeling gezet. Ik merk dat er soms troep blijft hangen, waardoor de zuigkracht afneemt. Nu kan ik de slang gemakkelijk los halen en de troep er uit halen.

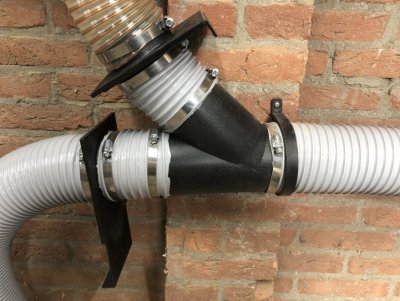

De Y-koppeling in detail. Er zitten 2 blast gates op, zodat ik kan kiezen waar de zuigkracht naar toe gaat.

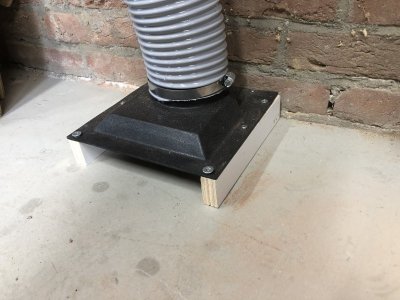

Op de vloer heb ik dit simpele stukje gemaakt. Het zorgt er voor dat ik troep er maar naar toe hoef te vegen en dan automatisch wordt opgezogen.

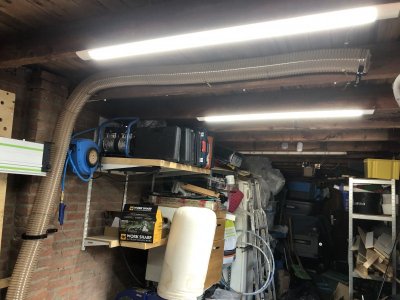

De losse slang heb ik tussen de balken van het plafond lopen. Zo kan ik deze gemakkelijk pakken en hangt deze toch niet in de weg.

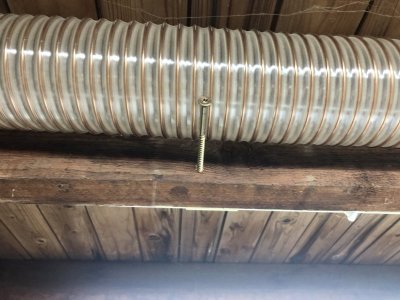

Ik had fancy haken gekocht om de slang op zijn plek te houden, maar het bleek dat lange schroeven beter werkte.
En zo is het met de zaag en kolomboor weer op zijn plek.
Zo ziet het er nu uit. Vanuit de afzuiging loopt er horizontaal een flexibele buis naar een Y-stuk. Een deel ervan gaat naar de 3 meter flexibele slang en de ander gaat naar de grond.
Bij de afzuiging heb ik een snelkoppeling gezet. Ik merk dat er soms troep blijft hangen, waardoor de zuigkracht afneemt. Nu kan ik de slang gemakkelijk los halen en de troep er uit halen.
De Y-koppeling in detail. Er zitten 2 blast gates op, zodat ik kan kiezen waar de zuigkracht naar toe gaat.
Op de vloer heb ik dit simpele stukje gemaakt. Het zorgt er voor dat ik troep er maar naar toe hoef te vegen en dan automatisch wordt opgezogen.
De losse slang heb ik tussen de balken van het plafond lopen. Zo kan ik deze gemakkelijk pakken en hangt deze toch niet in de weg.
Ik had fancy haken gekocht om de slang op zijn plek te houden, maar het bleek dat lange schroeven beter werkte.
En zo is het met de zaag en kolomboor weer op zijn plek.
