Eens met @Rizz
Ik heb maar 3 meter breed.
Is makkelijker om een buis te leggen dan de afzuiging Steeds in de weg te hebben.



[EwSa]

De kogel is eindelijk door de kerk. Deze week heeft de winkel de Oneida Supercell wall model binnen gekregen, die @avos ook heeft. A.s. vrijdag wordt hij bezorgd. Ben erg benieuwd

Ik heb gladde buizen toegepast, van Ducomat. Die hebben ook dikkere wanden, dat wordt wel geadviseerd. Hetzelfde geldt voor de flexibele slang, wat mee komt is veel dikker/stugger. Een dunnere flexibele slang krimpt volledig in elkaar. Maar voor korte stukken tussen aansluiting wand en machine gaat het prima.
Alles 100mm.

Ben erg geïnteresseerd hoe jij de Ducomat buizen hebt gemonteerd aan je Supercell en hoe je de overloop naar de machines hebt gemaakt. Ik heb een Hammer A3-31 vlakvandikte en een Hammer N4400 lintzaag. Deze hebben beide een afzuigdiameter van 120 mm. De Supercell 4". Je hebt Ducomat van 100 mm. Kun je de overgangen in diameter (met foto's ) toelichten hoe je dat hebt gedaan? Zou ik zeer waarderen



[avos]

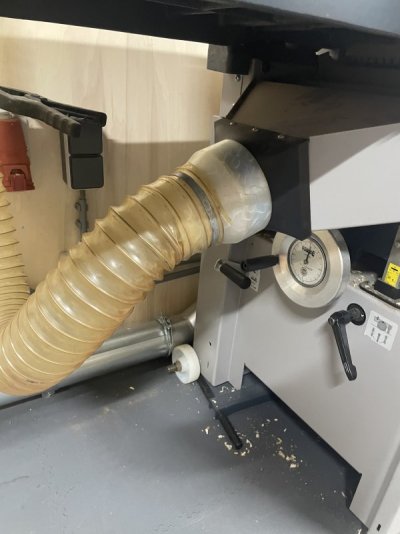

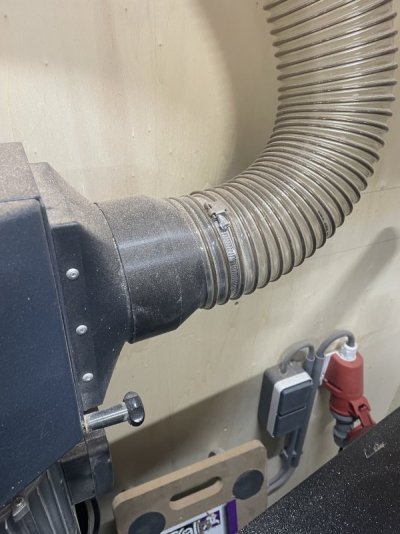

Ik heb alles gedaan met 100mm. En een stukje flexibel (ca 1m, bij VVD wat langer en flexibelere slang dan de slang die geleverd wordt ivm opklappen tafels) gebruikt om aan te sluiten op de machine. Vanuit ducomat heb je dus een verloop waar de 100mm flexibel op past.
Verder heb ik de verlopen voor de aansluitingen zelf met 3D printer geprint en ook de afsluitschuiven met 3D printen geprint. Dit zijn al bestaande ontwerpen en kun je op bijv printables of thinghiverse vinden.



[EwSa]

Super bedankt! Heel tof! Zie ik het goed dat je de afzuigmond van lintzaag ook vervangen hebt? Met deze: Felder - Hammer N4400 by JOHNNY818 | Download free STL model | Printables.com? Waarom heb je dit gedaan?

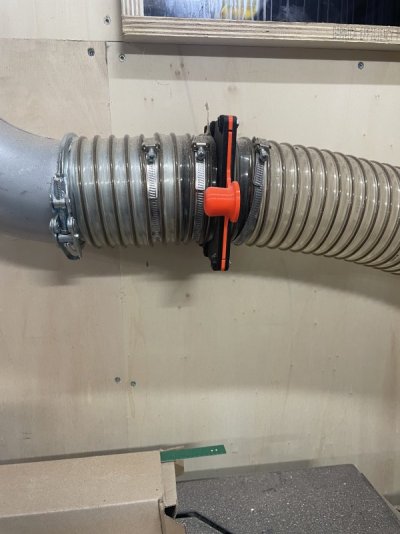

Is het bovenste plaatje de aansluiting op de Supercell? Supercell harde buis, flexibel met schuif en dan uiteindelijk naar harde 100 mm buis met verloop van Ducomat?



[avos]

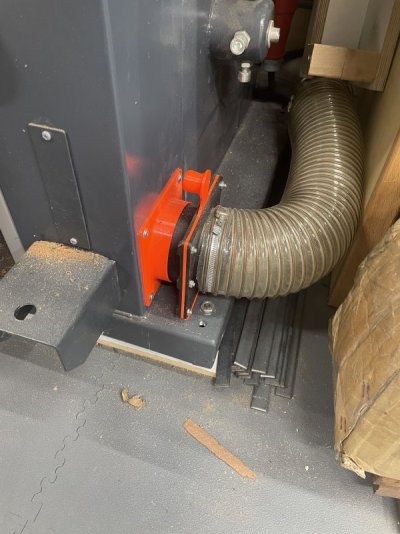

Ja, aansluiting op de lintzaag zelf ook vervangen, omdat de afsluitschuif daar goed op aansluit. Was verder kleine moeite.

Nee, die foto is niet van aansluting op supercell. Maar principe wel hetzelfde. Ik ben eerst met flexibel op de supercell naar beneden gegaan en daar dan weer aangesloten op de Ducomat. Op de Supercell zelf zit al afsluitschuif en kun je slang (die wordt meegeleverd) zo op aansluiten.
