Hulp gevraag bij reparatie DeWalt 1600s radiaalzaag

[Victor1]

Ten aanzien van D zou mijn oplossing zijn, heel nauwkeurig in 3d CAD modelleren en 3d printen, misschien is er op sites zoals Thingiverse, Myminifactory, Cults3d of Grabcad wat te vinden (beetje een gok, maar je weet nooit).

ik weet niet wat u precies met D bedoeld maar ik ben bang dat dit mijn kennis te boven gaat



[Victor1]

Zoek op verloop ovaal rond

AEG Electrolux Verloop Ovaal / Rond Stofzuiger 9001967166

AEG, Electrolux, Stofzuiger, Verloop, Koppeling, Voor Buis, ZE050,

www.onderdelenexpert.nl

haha, fantastisch. Ja dat is zeker een creatieve oplossing



[Victor1]

OK. Update:
dankzij chevy, zot van hout en fantic weet ik nu hoe ik een krachtstroom stekker kan plaatsen
ik hoop via chevy aan een passend spouwmes en kickback vingers te krijgen
ik hoop via chevy aan een nieuwe sluitring te komen
ik heb nog wat handrijkingen gekregen om een ronde slang op een ovaal gat te krijgen
ik heb nog een idee gekregen om de sluitring met laswerk te herstellen



[Victor1]

Bij een 5 polige stekker gebruik je de nul niet.. Massa gaat aan de dikke, de 3 draden gaan aan de overige drie pennen. Draait de motor de verkeerde kant op, dan moet je twee van de fase draden omwisselen. Testen zonder zaag op de as. De foto's laten weinig nuttige informatie zien. Maar het lijkt me een bij tatry in italie gebouwde machine. Met een 3 kw motor. Zaag max 350mm. Bouwjaar ergens jaren 80. Gezien de kleur, denk ik dat de kap van een elu radiaalzaag komt. Als je foto's maakt waar wat meer details op te zien zijn en een foto van de hele machine helpt dat. Dat nokje aan de veer, zou ik met wat las materiaal terugbrengen en op maat vijlen. Is de motor rond met een platte onderkant, of meer vierkant? Wat is de as maat?

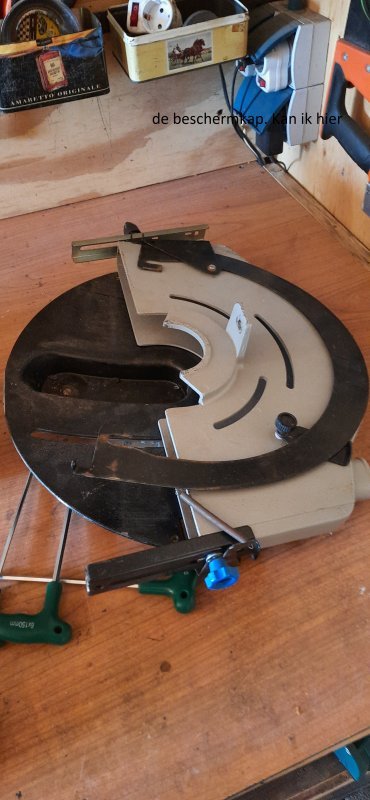

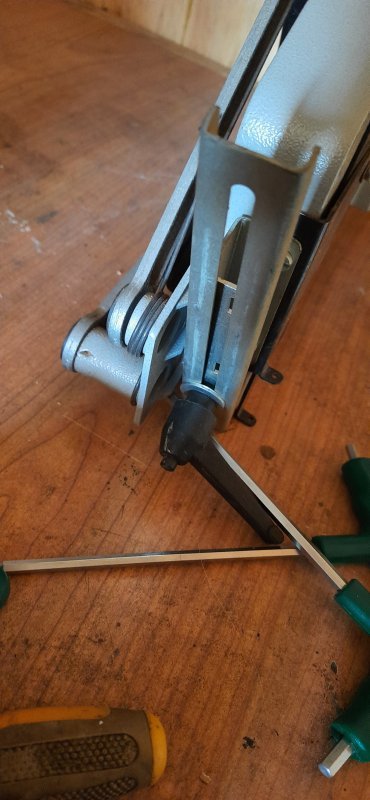

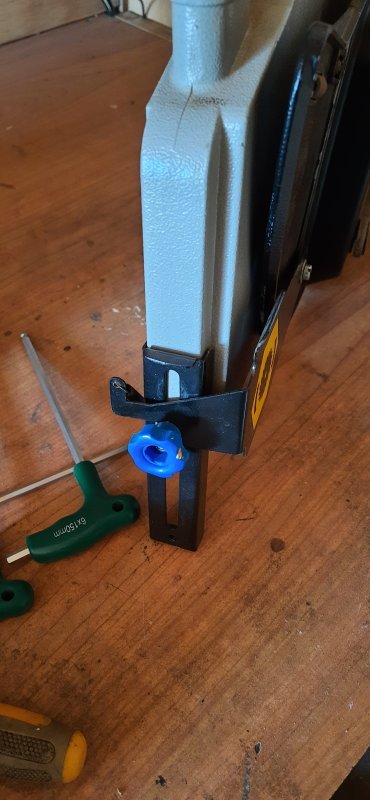

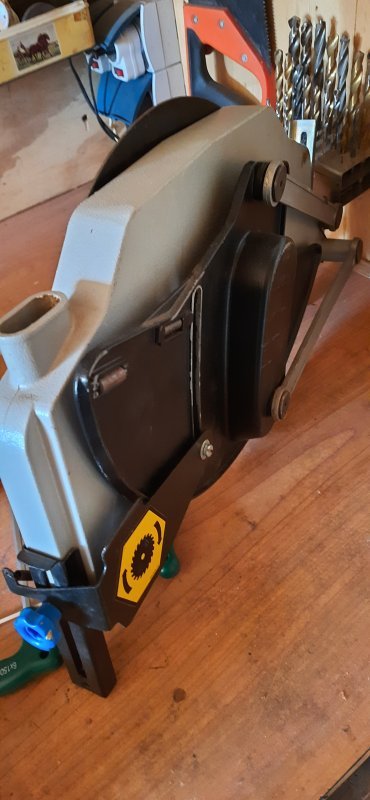

Ik heb nog meer foto's van de kap gemaakt



[chevy66]

Volgens mij mis je nog steeds het onderdeel om een spouwmes op te kunnen monteren. Je moet het spouwmes om hoog kunnen stellen, anders kan je niet afkorten. Mijn DW 1875 heeft geen veer, daar wordt de as geborgd met een stelboutje door de gaffel. Mijn DW 1635-3 heeft wel zo'n veer. Deze is zeer waarschijnlijk het zelfde als de jouwe. De vraag is dus of die hetzelfde is als van een DW 726, die nog wel leverbaar is.



[mink]

ik weet niet wat u precies met D bedoeld maar ik ben bang dat dit mijn kennis te boven gaat

@Victor1 :
D verwijst naar het vierde punt van de opsomming van je eigen vraag in post nummer #9 hierboven



[Victor1]

Volgens mij mis je nog steeds het onderdeel om een spouwmes op te kunnen monteren. Je moet het spouwmes om hoog kunnen stellen, anders kan je niet afkorten. Mijn DW 1875 heeft geen veer, daar wordt de as geborgd met een stelboutje door de gaffel. Mijn DW 1635-3 heeft wel zo'n veer. Deze is zeer waarschijnlijk het zelfde als de jouwe. De vraag is dus of die hetzelfde is als van een DW 726, die nog wel leverbaar is.

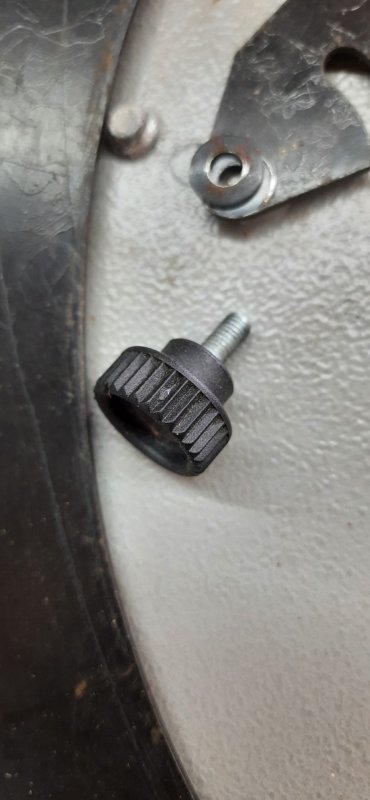

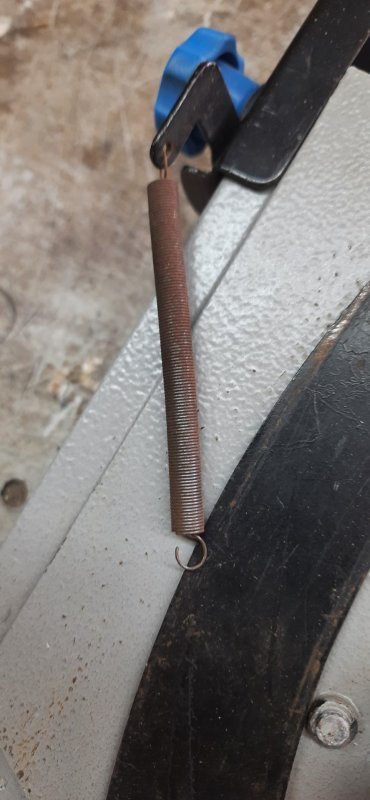

nee, de veren (2x) dienen om de zwarte beugel aan de binnenkant van de beschermkap in de oorspronkelijke positie terug te laten veren. De veren zitten aan de zwarte nokjes op de foto 1.



[Victor1]

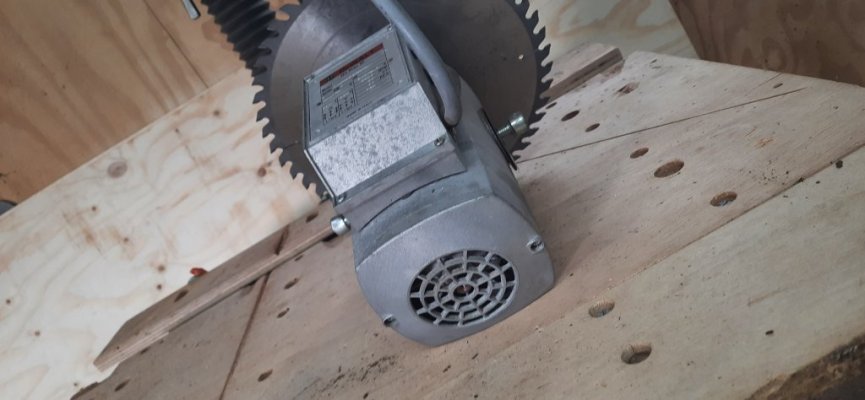

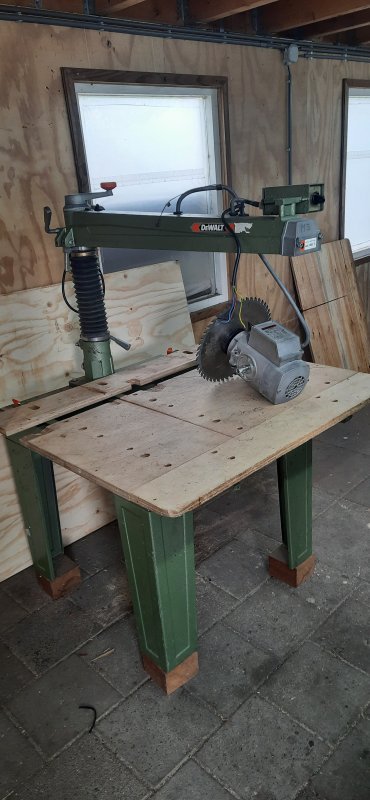

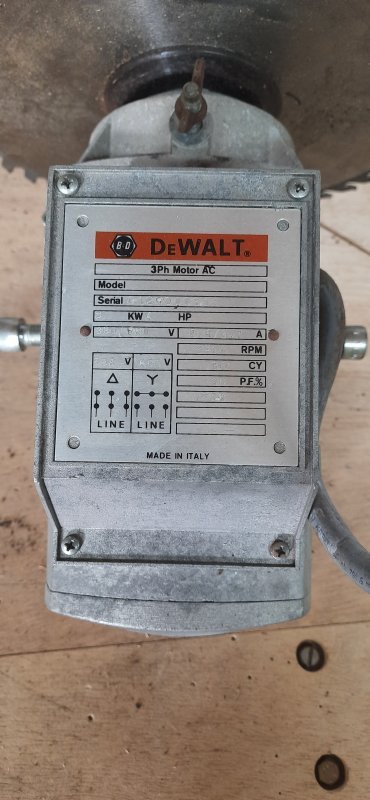

hier foto's van de motor en de gehele radiaalzaag. Hij is inderdaad van Italiaanse makelij, 4 pk



[chevy66]

Zoals ik al aangaf, tatry . Jaren 80, 90. Ziet er verder mooi uit Die zwarte halve ring, zit aan de kant van je zaagmotor. Hij ligt nu verkeerd om. De beugel die je nodig hebt voor een spouwmes, zit aan de binnenkant van de kap. En voor zo ver ik het kan zien, heb je die er niet bij.



[chevy66]

Er staat toevallig een 1600 met een geel juk op marktplaats. Gele machines zijn Dw 729 . Lijkt me logisch dat de veerring dan dus ook het zelfde is en dus te bestellen bij kruis.



[Victor1]

Zoals ik al aangaf, tatry . Jaren 80, 90. Ziet er verder mooi uit Die zwarte halve ring, zit aan de kant van je zaagmotor. Hij ligt nu verkeerd om. De beugel die je nodig hebt voor een spouwmes, zit aan de binnenkant van de kap. En voor zo ver ik het kan zien, heb je die er niet bij.

duidelijk, jammer. ik zet het spouwmes uit mijn hoofd. Denkt u dat ik nog wel kan schulpen zonder spouwmes?



[Victor1]

Er staat toevallig een 1600 met een geel juk op marktplaats. Gele machines zijn Dw 729 . Lijkt me logisch dat de veerring dan dus ook het zelfde is en dus te bestellen bij kruis.

JA! ik heb de sluitring gevonden op de tekeningen van dw729 bij kruis. Ok dat probleem is ook verholpen. Als het niet mogelijk is om spouwmes en antikickback vingers te monteren kan ik de machine afbouwen. Hartelijk dank. Ik ben wel benieuwd hoe u specialist in de radiaal zagen bent geworden....



[Victor1]

Zoals ik al aangaf, tatry . Jaren 80, 90. Ziet er verder mooi uit Die zwarte halve ring, zit aan de kant van je zaagmotor. Hij ligt nu verkeerd om. De beugel die je nodig hebt voor een spouwmes, zit aan de binnenkant van de kap. En voor zo ver ik het kan zien, heb je die er niet bij.

ja beugel zit verkeerd om zodat ik hem makkelijker kon demonteren, bij het monteren van de beschermkap komt hij weer andersom te hangen



[Victor1]

@Victor1 :
D verwijst naar het vierde punt van de opsomming van je eigen vraag in post nummer #9 hierboven

o ja! tuurlijk



[chevy66]

Ik heb zelf inmiddels 3 van die zagen. Daar probeer je dan wat informatie over te vinden en die informatie kan je dan weer delen.. Volgens mij kregen die zagen pas in de jaren 80 de mogelijkheid om een spouwmes te monteren. Ik gebruik de machines niet vaak om te schulpen . Daar gebruik ik een zaagtafel voor. Ik heb er een met en een zonder spouwmes. ik heb nooit problemen gehad met het ontbreken van een spouwmes, maar een hoop mensen zijn van mening ,dat je niet zonder kan. Het ligt misschien aan het soort hout dat je zaagt.



[Victor1]

Ok chevy, ik ga nu op vakantie. Over een maand krijg ik de sluitring en geef ik een update van de zaagmachine. Bedankt voor je geduld en hulp



[chevy66]

Fijne vakantie en het zou fijn zijn als je je bevindingen met de veerring bijvoegt. Dan heeft iemand anders die met dewalt radiaalzaag problemen zit, er misschien weer wat aan.



[boertje125]

voor het monteren van de afzuiging kan je ook gewoon een stukje rond rubber slang gebruiken dat kan je zonder probleem naar ovaal vervormen en met een slangenklem vastzetten



[Victor1]

voor het monteren van de afzuiging kan je ook gewoon een stukje rond rubber slang gebruiken dat kan je zonder probleem naar ovaal vervormen en met een slangenklem vastzetten

Ja idd als ik geen passend verloopstuk vind doe ik het op uw manier. Dank u



[Victor1]

Fijne vakantie en het zou fijn zijn als je je bevindingen met de veerring bijvoegt. Dan heeft iemand anders die met dewalt radiaalzaag problemen zit, er misschien weer wat aan.

Ja, als ik hem afheb maak ik een update. Ik heb de onderdelen de walt 726 op matktplaats gevonden. Er zit een nieuw beschermkap met kickback en

Fijne vakantie en het zou fijn zijn als je je bevindingen met de veerring bijvoegt. Dan heeft iemand anders die met dewalt radiaalzaag problemen zit, er misschien weer wat aan.

Ja, als ik de machine afheb schrijf ik een update. Ik heb de onderdelen dewalt 727 op marktplaats gevonden. Er zit een nieuwe beschermkap met kickbackvingers en spouwmes bij. Denk je dat deze kap op mijn machine 1600 s past? Groeten uit een warm frankrijk.
