Hulp bij bijgebouw (veel vragen)

[tdesut]

Ik vergat gisteren nog te antwoorden op de andere antwoorden! Dom van me!

@chevy66 bedankt voor de tips over de spanbanden, zal ik zeker opvolgen.
@rmenkveld bedankt voor de berekening, het staal zit er inmiddels in, denk dat het idd wel zal volstaan.



[rmenkveld]

Bijzondere staalsoort, met een vloeigrens van 2090 MPa.

Elasticiteitsmodulus is geen vloeigrens. S235 heeft een minimale vloeigrens van 235N/mm², stond ook in de post vermeld



[eddyp]

Hoe is de bouw verder verlopen?



[Boktor026]

Mischien moet je toch maar eens naar een goede architekt of bouwkundig adviseur gaan
het is mij net iets te veel tekst om te gaan uitpluizen wat er eigenlijk staat
Ook ik ben niet thuis in sketch up autocad zou nog lukken maar
als gepensioeneerde heb ik dat niet meer.
Ik schreef al eerder het lijkt zolangzamerhand eerder een bouw-forum te worden
Of we die kant hier opmoeten betwijfel ik

Je neemt me de woorden uit de mond.



[Wilco Flier]

Je neemt me de woorden uit de mond.

Woorden van 30 maart 2020?



[ZotVanHout]

Woorden van 30 maart 2020?

die zijn ondertussen koud



[Superkees]

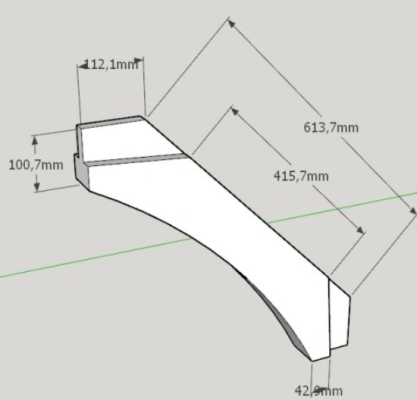

Bekijk bijlage 84624

Mooi topic, met waardevolle bijdragen van Tuoh, maar wat helaas een beetje in het niets in geëindigd. Maar bovenstaand plaatje, ik zag op een filmpje een zelfde korbeel. De pennen zijn aan de korte zijde schuin, maak je het gat aan die zijde dan ook schuin? Of mag dat gat gewoon recht zijn?



[ZotVanHout]

De pennen zijn aan de korte zijde schuin, maak je het gat aan die zijde dan ook schuin? Of mag dat gat gewoon recht zijn?

ik zie geen redenen om het gat schuin te maken
dat zou in praktijk een uitdaging zijn
kan me niet direct inbeelden hou je dat met de nodige precisie verkrijgt, zodat de schuine zijde van de pen perfekt op het gat aansluit
volgens mij komt alle druk op de schouders van de pennen
dat de pen schuin is, komt gewoon doordat de schuine zijde in het verlengde van de (hier) rechterkant van de schoor ligt



[Superkees]

De pen is inderdaad schuin, omdat die in het verlengde ligt en het zo de makkelijkste manier is om te maken. Ik heb ook dit filmpje gevonden hoe te maken:

Maar wellicht dat ik pen links en rechts nog wel een centimeter ga inkorten, zodat de aansluiting op de balk dan mooier is. Als het gat dan iets te lang is, zie je geen kieren.
