Nou André, daar ga ik nog wel eens op terugkomen. Ik heb nog wel een paar projectjes in gedachten...
Houten schroefspindels in gebruik.
- Onderwerp starter tuoh
- Startdatum
verdekke, de productie over't water steekt weer van waltijd om eens een overzetboot te charteren!
Sam,
begin october van dit jaar word de Schelde terug afgesloten met een vlotbrug
Dit is een uitgelezen kans om het Graafschap Vlaanderen eens met een bezoek te vereren, die van het Hertogdom Brabant sluiten zich teveel op in eigen gouw Mvg,
André
Laatst bewerkt:
klopt! zaterdag gaan we tickets regelenSam,
begin october van dit jaar word de Schelde terug afgesloten met een vlotbrug
Mvg,
André
Zaterdag heeft mijn collega de nieuw vervaardigde cutters opgeleverd Alles geslepen uit massief HM, dat ga ik nooit meer verslijten. Omdat de machine toch gesteld stond heeft ie er ineens een paar verschillende vervaardigd, 6mm, 8mm, en 10mm, met allemaal een zo klein mogelijke buitendiameter. Het is echt een groot verschil met de grote cutter die ik al had. Ik ga nu kleinere diameters toch van schroefdraad met een grove spoed kunnen voorzien.
Deze week moet ik toch wat tijd vinden om eens te testen wat nu de kleinste diameter gaat worden bij een spoed van 10mm, dat is nu 50à 55mm, en dat gaat vermoedelijk naar 35 à 40mm gaan denk ik

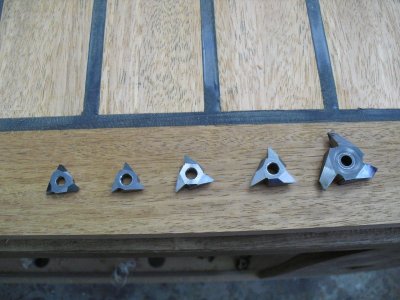

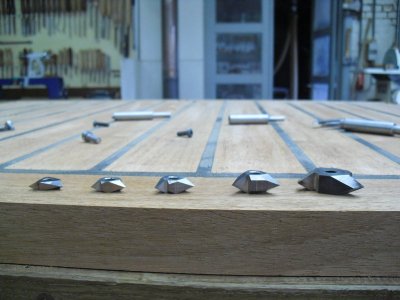

Een aardige verzameling cutters, de uiterst linkse en uiterst rechtse had ik al.
De twee rechtse kunnen beide 10mm spoed frezen, ondanks de grote maatverschillen.

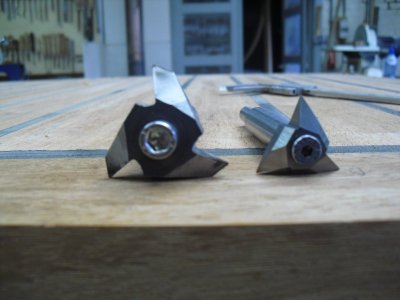

Dat ze wel wat verschillen in afmeting is hier duidelijk te zien
Alles geslepen uit massief HM, dat ga ik nooit meer verslijten. Omdat de machine toch gesteld stond heeft ie er ineens een paar verschillende vervaardigd, 6mm, 8mm, en 10mm, met allemaal een zo klein mogelijke buitendiameter. Het is echt een groot verschil met de grote cutter die ik al had. Ik ga nu kleinere diameters toch van schroefdraad met een grove spoed kunnen voorzien. Deze week moet ik toch wat tijd vinden om eens te testen wat nu de kleinste diameter gaat worden bij een spoed van 10mm, dat is nu 50à 55mm, en dat gaat vermoedelijk naar 35 à 40mm gaan denk ik
Een aardige verzameling cutters, de uiterst linkse en uiterst rechtse had ik al.
De twee rechtse kunnen beide 10mm spoed frezen, ondanks de grote maatverschillen.
Dat ze wel wat verschillen in afmeting is hier duidelijk te zien

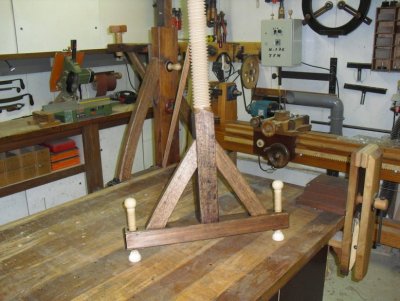

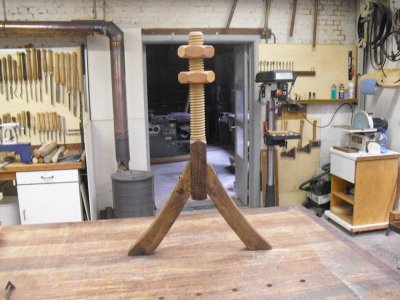

Bij het maken van het tafelblad voor de trapdraaibank had ik ook een steunpoot gefabriceerd met een schroefdraad erop. Al tijdens de bouw van de poot voelde ik mij niet happy met het ontwerp, er schortte iets aan. Daarom vandaag de zaag maar in dat ding gezet en een tweede poging ondernomen om er iets van te maken.
Deze maal is het beter gelukt vind ik, soberder en lichter van uitzicht. De beide krommers zijn gezaagd uit een paar zware takken van een recent gevelde Plataan, het hout is nog nat, maar dat droogt wel in het werk. De verbinding word bijeen gehouden door een zware bout, die kan ik bij krimp ten allen tijde naspannen.
Even wat kleur erop gesmeerd, kan ie morgen in de lijnolie. De lijnolie reguleert dan verder de droging, maw. de lijnolie vertraagt het droogproces en dat is wat we willen. Langzaam maar zeker, en liefst zonder al teveel scheuren
Versie I
Is Versie II geworden.
Deze maal is het beter gelukt vind ik, soberder en lichter van uitzicht. De beide krommers zijn gezaagd uit een paar zware takken van een recent gevelde Plataan, het hout is nog nat, maar dat droogt wel in het werk. De verbinding word bijeen gehouden door een zware bout, die kan ik bij krimp ten allen tijde naspannen.
Even wat kleur erop gesmeerd, kan ie morgen in de lijnolie. De lijnolie reguleert dan verder de droging, maw. de lijnolie vertraagt het droogproces en dat is wat we willen. Langzaam maar zeker, en liefst zonder al teveel scheuren
Versie I
Is Versie II geworden.
Die versie II is een stuk eleganter moet ik zeggen. Het doet me een beetje aan een Chinees mannetje denken!
Vandaag wat aan het spelen geweest met verschillende schroefdraadafmetingen. Eén van de testspindels vond ik zo geslaagd van vorm en uitzicht dat ik er iets mee moest doen.
Dat "iets" word een hybride bankhaak met houten schroefspindel. Hybride omdat de bovenbouw in hout word uitgevoerd, de staart daarentegen word een stuk rondstaal van 18,5mm. Rare maat, maar deze past dan wel in de bestaande gaten van de werktafel. Alles in hout is geen optie wegens niet sterk genoeg bij de gegeven (gat) diameter, die ik niet wil vergroten.
Koppeling tussen hout en staal gaat met Epoxy gebeuren, word dus een mix van retro en een beetje science fiction

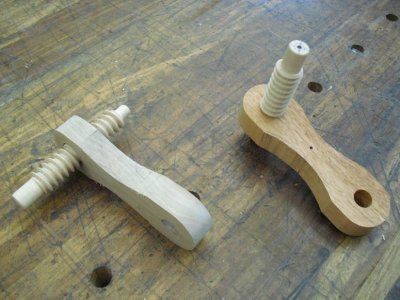

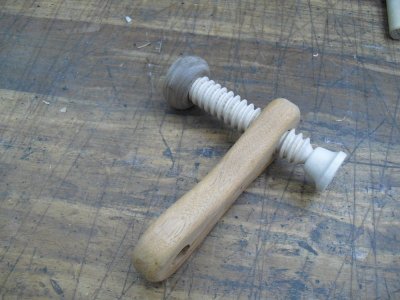

En een eerste plaatje van de nieuwe aanwinsten in opbouw.
De brug al ruwweg gevormd, volgende week meer verfijnen en stroomlijnen.
Dat "iets" word een hybride bankhaak met houten schroefspindel. Hybride omdat de bovenbouw in hout word uitgevoerd, de staart daarentegen word een stuk rondstaal van 18,5mm. Rare maat, maar deze past dan wel in de bestaande gaten van de werktafel. Alles in hout is geen optie wegens niet sterk genoeg bij de gegeven (gat) diameter, die ik niet wil vergroten.
Koppeling tussen hout en staal gaat met Epoxy gebeuren, word dus een mix van retro en een beetje science fiction
En een eerste plaatje van de nieuwe aanwinsten in opbouw.
De brug al ruwweg gevormd, volgende week meer verfijnen en stroomlijnen.
@Ornament, bij deze dus
Alvorens de metaaldraaibank aan te zwengelen toch eerst maar eens een houten staart vervaardigd voor de bankhaken annex klemmen. Een beetje tot mijn eigen verbazing hoef ik helemaal geen hybride bankhaken te fabriceren, een volledig houten exemplaar klemt ruim voldoende zo bleek al snel Ik denk dat een stalen exemplaar niet gaat klemmen bij deze bouwwijze, te rigide. Het is dank zij de speling op de schroefdraad en de flexibiliteit van de staart dat het houten exemplaar wel klemt hier. Het klemmen is te vergelijken met de klassieke bankhaak.
Voor de klus wel een taaie houtsoort geselecteerd, had nog een geschikt stukje Kersen liggen waar twee exemplaren uit konden gedraaid worden.
Bovenaan de staarten heb ik een verdikking met schoudering gedraaid, hier komt de brug op te liggen en zo word deze kritieke verbinding een stuk versterkt. Bij het assembleren heb ik de ronde pen tevens voorzien van een wig, die verbinding komt nooit meer los.
Als ik met de twee nieuwe aanwinsten een werkstuk klem op de werktafel ligt dat muurvast Idem voor gebruik op de boortafel trouwens, bij de iets grotere werkstukken zonder problemen te gebruiken.
Om de houdkracht nog te verbeteren heb ik op de steunvoetjes een stukje anti-slip gekleefd, een kleine ingreep met een hoog rendement
Conclusie na wat testwerk, ik heb er twee prima spanklemmen of bankhaken bij, en mijn stapel brandhout is weer wat verkleint
Alle scherpe randen opgerond, plus een steunvoetje en draaiknop gefabriceerd.

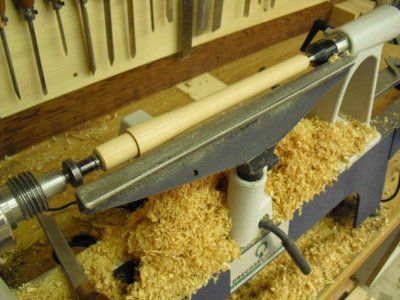

De houten staarten in de steigers.

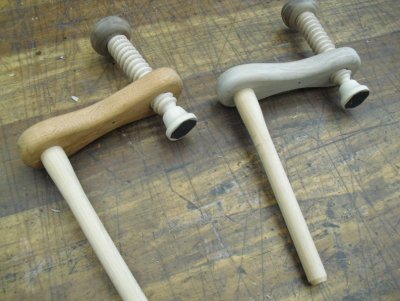

En een kompleet stel.

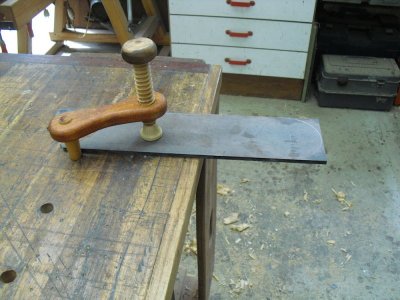

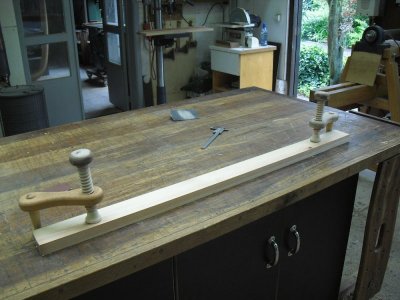

Klemt meer dan voldoende

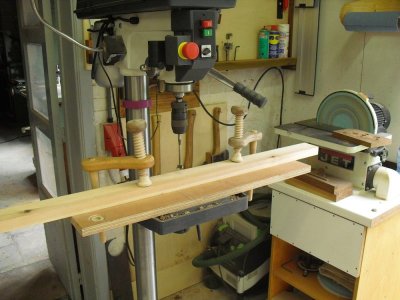

Multifunctioneel.

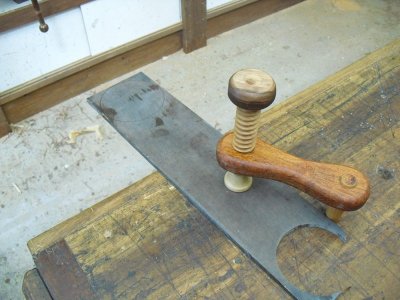

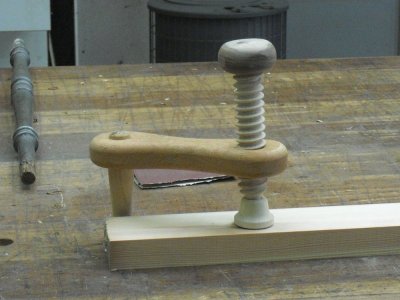

Een kijkje dichterbij.
In de lijnolie.
Alvorens de metaaldraaibank aan te zwengelen toch eerst maar eens een houten staart vervaardigd voor de bankhaken annex klemmen. Een beetje tot mijn eigen verbazing hoef ik helemaal geen hybride bankhaken te fabriceren, een volledig houten exemplaar klemt ruim voldoende zo bleek al snel
Ik denk dat een stalen exemplaar niet gaat klemmen bij deze bouwwijze, te rigide. Het is dank zij de speling op de schroefdraad en de flexibiliteit van de staart dat het houten exemplaar wel klemt hier. Het klemmen is te vergelijken met de klassieke bankhaak.Voor de klus wel een taaie houtsoort geselecteerd, had nog een geschikt stukje Kersen liggen waar twee exemplaren uit konden gedraaid worden.
Bovenaan de staarten heb ik een verdikking met schoudering gedraaid, hier komt de brug op te liggen en zo word deze kritieke verbinding een stuk versterkt. Bij het assembleren heb ik de ronde pen tevens voorzien van een wig, die verbinding komt nooit meer los.
Als ik met de twee nieuwe aanwinsten een werkstuk klem op de werktafel ligt dat muurvast
Idem voor gebruik op de boortafel trouwens, bij de iets grotere werkstukken zonder problemen te gebruiken.Om de houdkracht nog te verbeteren heb ik op de steunvoetjes een stukje anti-slip gekleefd, een kleine ingreep met een hoog rendement
Conclusie na wat testwerk, ik heb er twee prima spanklemmen of bankhaken bij, en mijn stapel brandhout is weer wat verkleint
Alle scherpe randen opgerond, plus een steunvoetje en draaiknop gefabriceerd.
De houten staarten in de steigers.
En een kompleet stel.
Klemt meer dan voldoende
Multifunctioneel.
Een kijkje dichterbij.
In de lijnolie.
Wel, wel,
dit was het lange wachten echt meer dan waard!!!
Tuoh is weer bezig met de grenzen van de toepassing van hout in gereedschap te verleggen. Met dat houten kruis in de bankschroef en nu 100 % houten bankhaken. Van beide (en van waarschijnlijk vanveel meer van de productie van Tuoh , maar ik kan er niet onmiddellijk opkomen) heb ik nooit eerder een afbeelding , of een beschrijving gezien.
Ik heb zelf wel enkele oude volledig houten lijmklemmen. maar houten bankhaken zag ik nog nooit.
En ik weet bijna wel zeker dat Tuoh al heel lang over een ( of meer) metalen bankhaak beschikte.....
geweldig om weer eens verbaasd te zijn.
dank voor het posten,
groeten
Ornament
http://www.houtsnijden.eu
dit was het lange wachten echt meer dan waard!!!
Tuoh is weer bezig met de grenzen van de toepassing van hout in gereedschap te verleggen. Met dat houten kruis in de bankschroef en nu 100 % houten bankhaken. Van beide (en van waarschijnlijk vanveel meer van de productie van Tuoh , maar ik kan er niet onmiddellijk opkomen) heb ik nooit eerder een afbeelding , of een beschrijving gezien.
Ik heb zelf wel enkele oude volledig houten lijmklemmen. maar houten bankhaken zag ik nog nooit.
En ik weet bijna wel zeker dat Tuoh al heel lang over een ( of meer) metalen bankhaak beschikte.....
geweldig om weer eens verbaasd te zijn.
dank voor het posten,
groeten
Ornament
http://www.houtsnijden.eu
Wie niet waagt niet wint hé, dat ging hier ook op. Ik gebruik inderdaad al jàààren stalen bankhaken, werken perfect maar zijn soms overkill. Deze houten houten exemplaren zijn prima geschikt voor de minder zware klussen, ze wegen ook niks.
Vandaag de klemmen al een eerste maal gebruikt trouwens, fluitje van een cent zo, iets snel opspannen.
Vandaag de klemmen al een eerste maal gebruikt trouwens, fluitje van een cent zo, iets snel opspannen.
Pfiew, even terug het stof van dit topic blazen
Na een paar maanden van intensief bouwen en verbouwen valt alles stilaan terug in de plooi, we kunnen opnieuw gaan experimenteren met hout. Maar als eerste klus moet ik mijn trapdraaibank eens terug monteren, hier ga ik volgende week een "echte" lederen O-snaar op pas maken. Een touw als snaar werkte perfect qua grip maar sleet toch wel heel snel Hopelijk gaat de lederen snaar langer mee gaan. Binnenkort moet ik terug met de draaibank op verplaatsing (Boatshow Gent) dan moet die wel pico bello zijn natuurlijk
Verder ga ik op de (spindel-frees)draaibank eens experimenteren met het frezen van open spiralen Eens zien wat er kan en hoe het eindresultaat er dan gaat uitzien.
Mvg,
André
Na een paar maanden van intensief bouwen en verbouwen valt alles stilaan terug in de plooi, we kunnen opnieuw gaan experimenteren met hout. Maar als eerste klus moet ik mijn trapdraaibank eens terug monteren, hier ga ik volgende week een "echte" lederen O-snaar op pas maken. Een touw als snaar werkte perfect qua grip maar sleet toch wel heel snel
Hopelijk gaat de lederen snaar langer mee gaan. Binnenkort moet ik terug met de draaibank op verplaatsing (Boatshow Gent) dan moet die wel pico bello zijn natuurlijkVerder ga ik op de (spindel-frees)draaibank eens experimenteren met het frezen van open spiralen
Eens zien wat er kan en hoe het eindresultaat er dan gaat uitzien.Mvg,
André
