Groot bord met logo

[sirjacobsd]

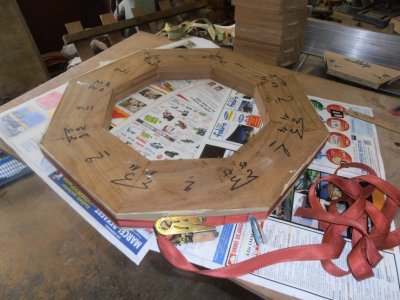

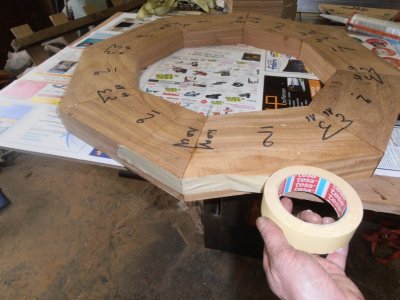

Plakband rondom rond het geheel doen over de volledige dikte van de kader. Zo kan de spanband niet vastgelijmd zitten na de uitharding van de lijm.
De spanband blijft dan ook netjes op die manier.


Het geheel op spanning brengen.

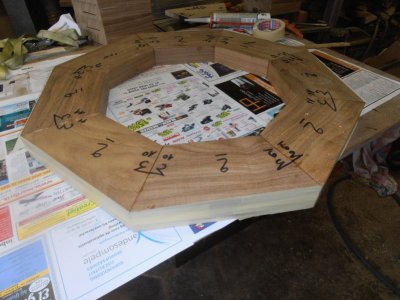

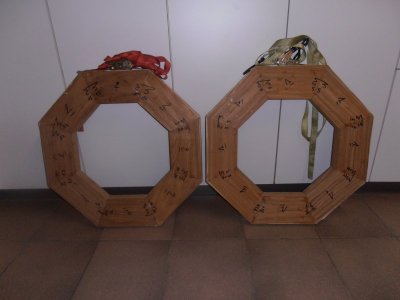

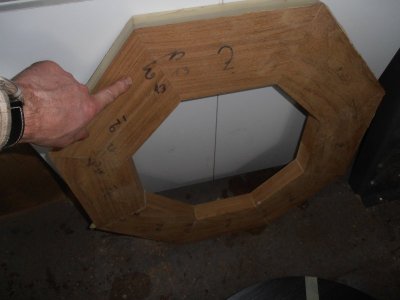

Hier de twee gelijmde kaders voor de 2 logo's.



[sirjacobsd]

Vandaag is het draaiwerk gestart.

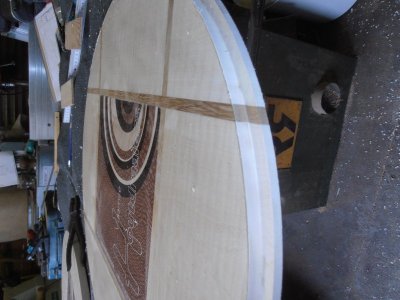

Via een rest melamine plaat heb ik nog voor de kerstvakantie een cirkel gefreesd (+/- 700 mm) die al plateau zal dien om mijn kader te draaien.

Vooraleer ik kon van start gaan moesten nog wat voorbereidende werken gedaan worden zoals een malletje maken qua lijst vorm en een vaste flens monteren op de melamine plaat.

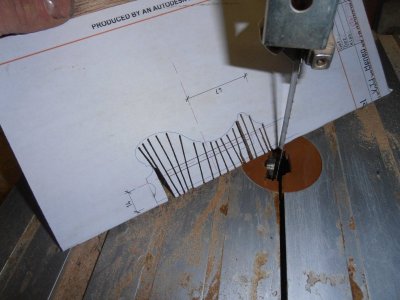

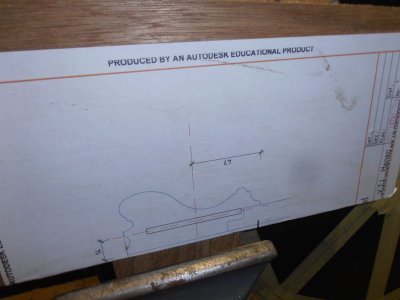

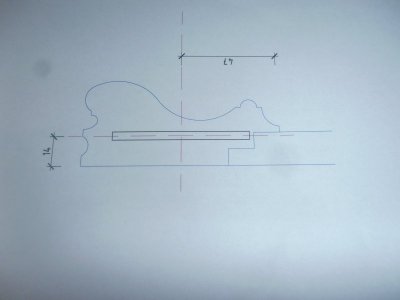

De lijstvorm werd via autocad op schaal 1/1 afgedrukt en gelijmd op een stukje multiplex en uitgezaagd met de lintzaag.

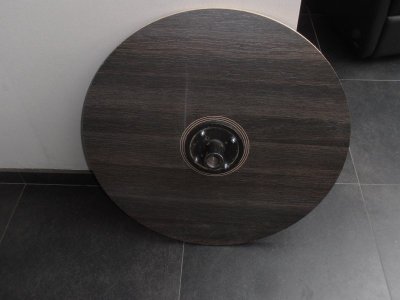

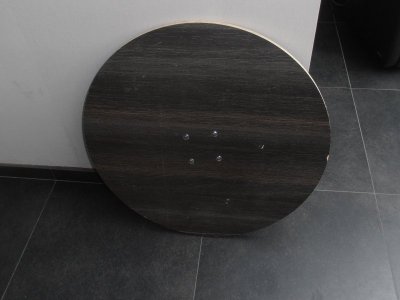

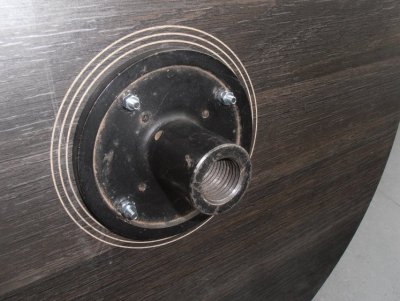

Flens vast maken aan de melamine plaat (cirkel)
deze werden bevestigd met bouten en 2 moeren op elkaar zodanig dat de moeren niet las komen tijdens het draaien.

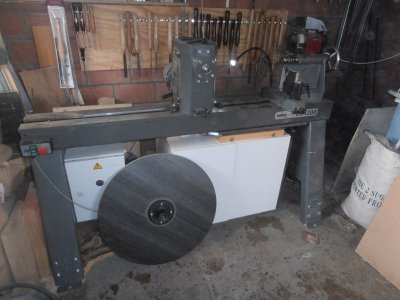

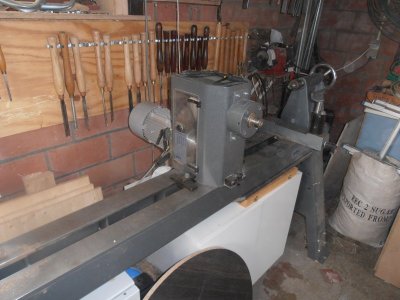

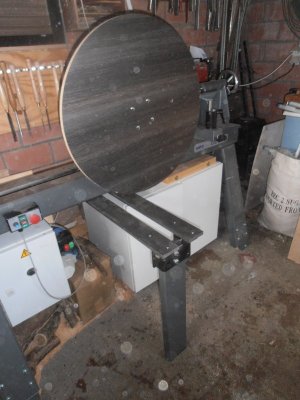

Draaibank klaar zetten om het grote plateau te kunnen bevestigen.
Doordat de plateau een diameter van 700 mm heeft, moet mijn motorblok gedraaid worden.
Deze plaats je best in de midden van het bed van de draaibank.



[sirjacobsd]

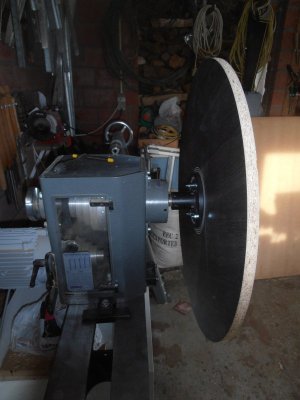

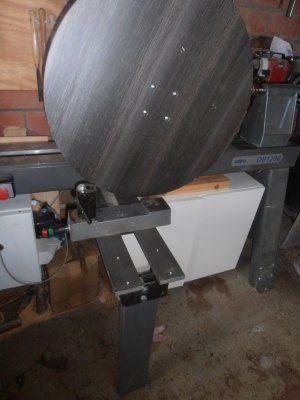

Plateau met vaste flens op de as draaien.

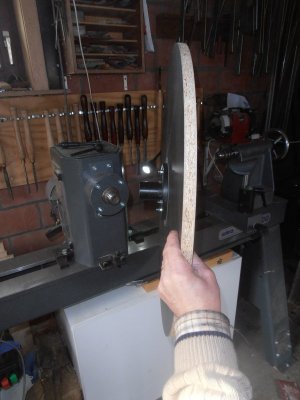

Mijn draaibank is uitgerust met nog een uitdraaibed om mijn leunspaan te kunnen plaatsen.
Dit werd wel als optie bijgekocht als ik hem aangekocht heb.

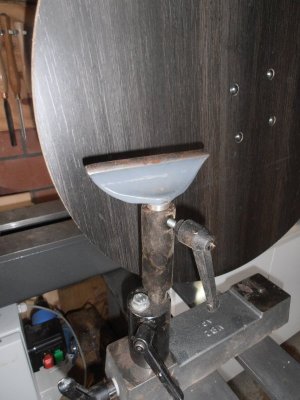

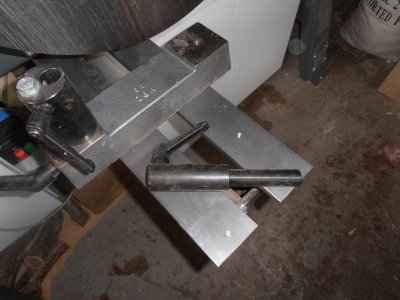

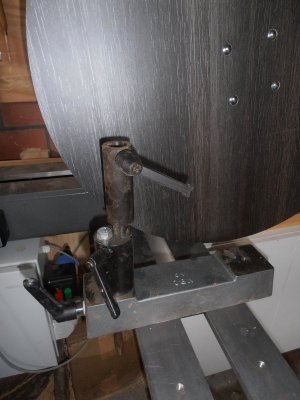

Leunspaan dat normaal op het vaste bed staat plaatsen op het uitgedraaide bed.

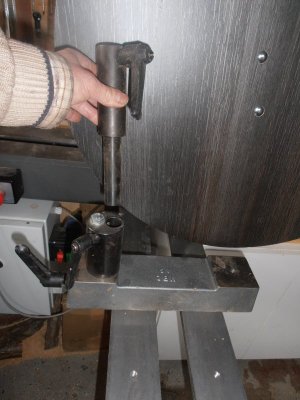

Verlengstuk op de leunspaanslede steken plus leunspaan zelf.

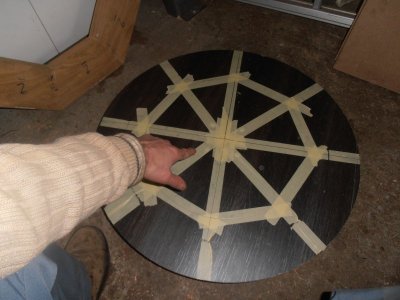

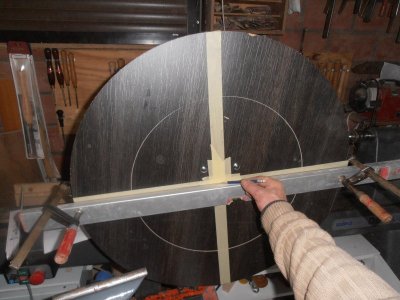

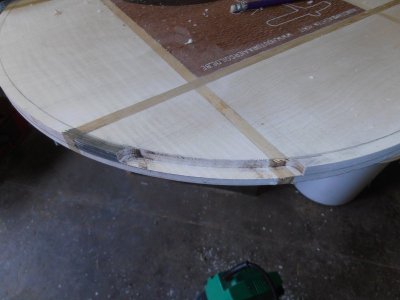

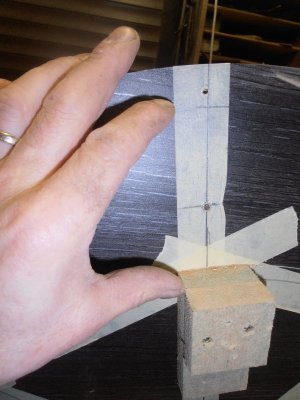

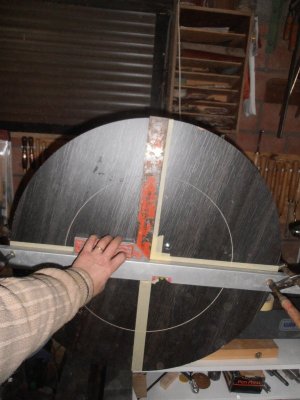

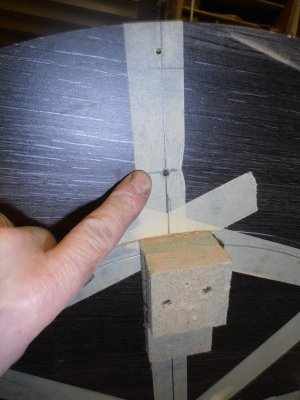

Plakband op de melamine plateau kleven om de aslijnen haaks op elkaar af te tekenen dwars door het centerpunt.
Het centerpunt werd bepaald door de draaibank een te laten draaien en een priemgaatje steken.



[sirjacobsd]

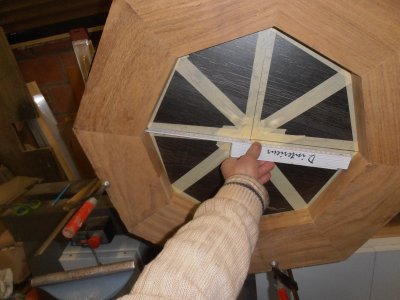

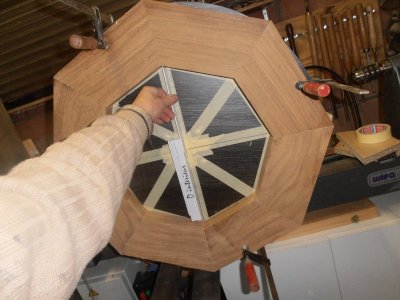

De melamine plateau nog eventjes afnemen om de gelijmde kader de juiste positie te geven.

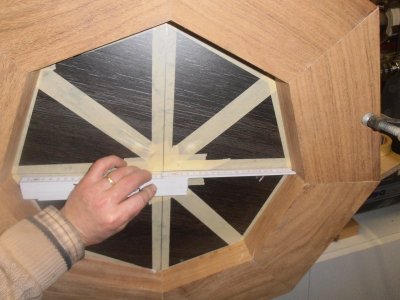

Ik heb hier nog wat kleefband bij gedaan om een beter zicht te hebben en nog wat referentiepunten te kunnen opzetten.
Op de Donker bruine melamine zie je dit niet gemakkelijk.

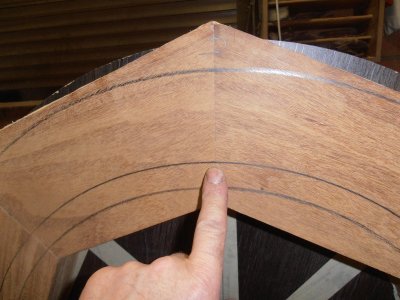

De kader werd erop gelegd met de paringstekens naar de plateau gericht.

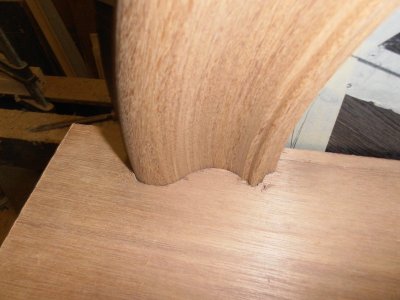

Dit is wel van belang doordat de lamello uit de midden zit tegenover de dikte van de segmentdelen.
Dit heeft ook grotendeels te maken met mijn lijstvorm die gedraaid moet worden.

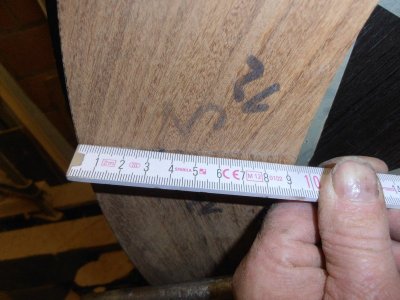

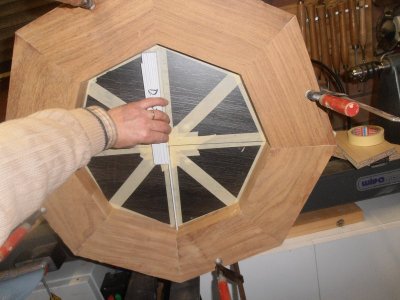

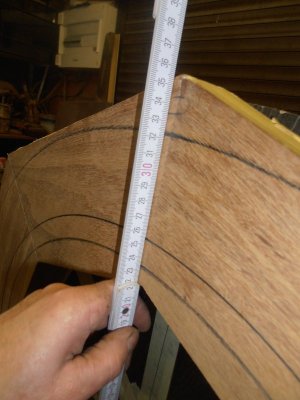

Alles werd volgens de aslijnen juist gelegd en gemeten

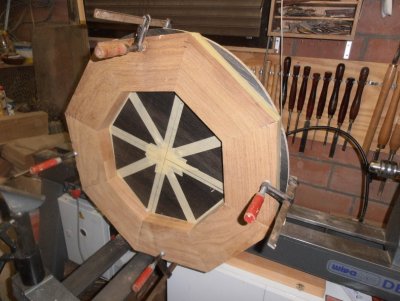

Spanschroeven werden er voorlopig opgeplaatst (hiervan foto vergeten te nemen)

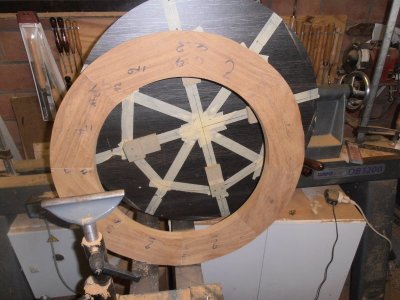

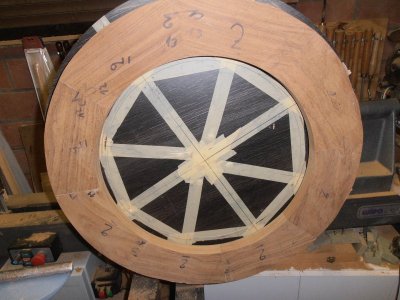

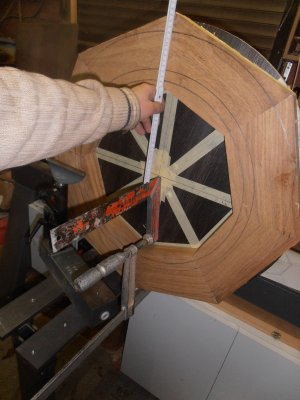

Plateau werd weer op de draaibank geplaatst en nogmaals controle gedaan op de afstanden dat ze alle vier gelijk zijn.

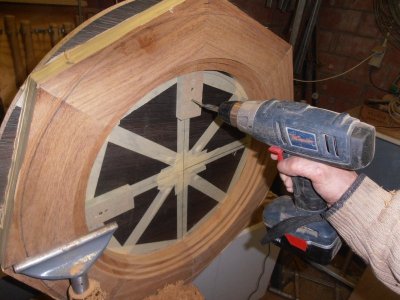

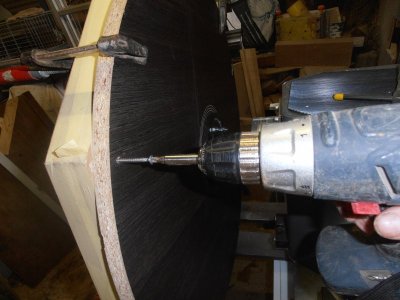

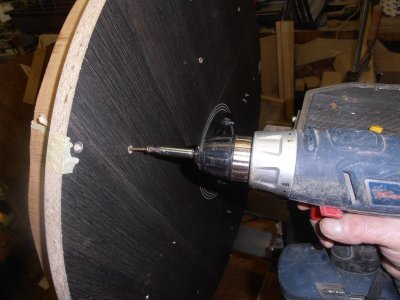

De kader vast schroeven via de achterzijde plateau op een plaats waar het niet zal hinderen.

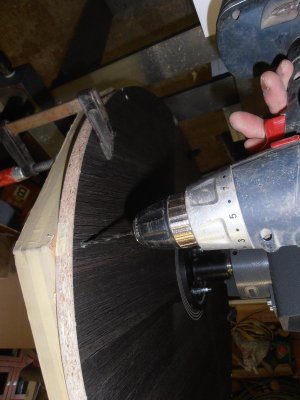

Gaatje voorboren en schroeven.



[sirjacobsd]

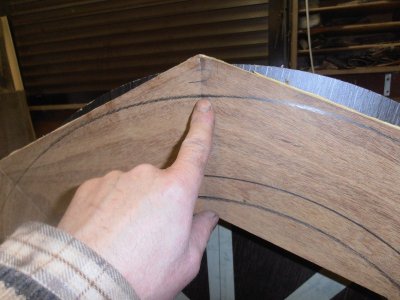

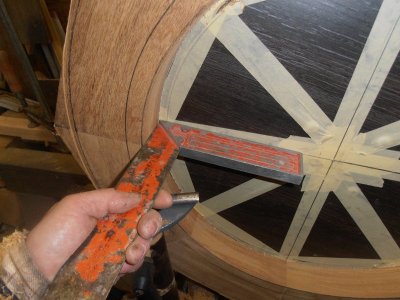

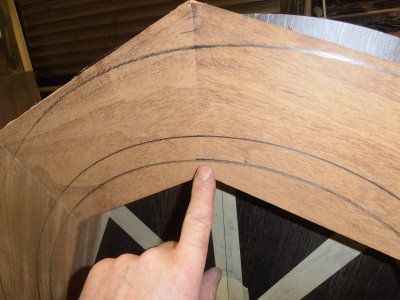

Via het centerpunt werden de binnen- en buitendiameter van de kader afgetekend.
Via de binnendiameter werd er nog een 20 tal mm naar buiten toe gegaan om een sponning/slag te maken om het paneel met het logo is te steken.


Hier start klaar om de binnendiameter te draaien. De buiten diameter wordt enkel een 2 à 3 mm diep gedraaid om achteraf met de lintzaag uit te zagen.

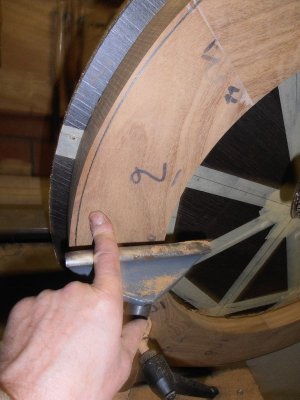

De sponning/slag aftekenen aan de binnenkant dikte kader.



[sirjacobsd]

Sponning/slag uitdraaien en dit in 2 trappen.
reden hiervoor is:
Mocht er een sponning/slag uit 1 deel zijn, dan komt de lijst die vooraan zit aan de sponning te zwak.
Later komt dit duidelijk.

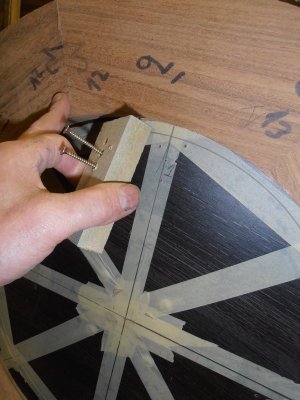

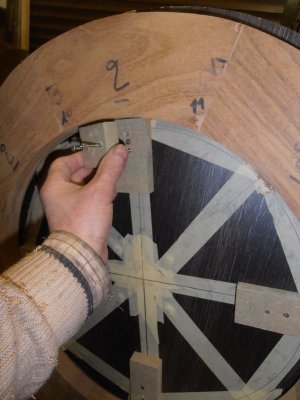

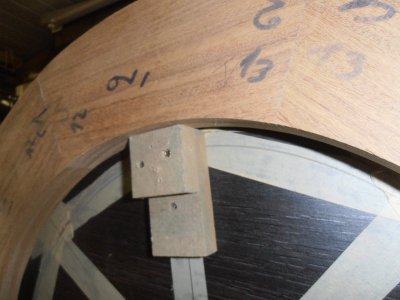

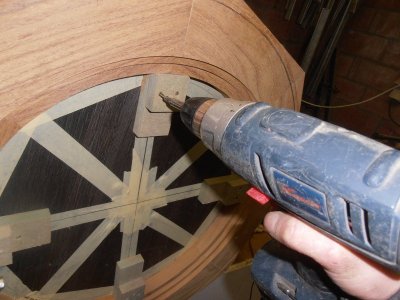

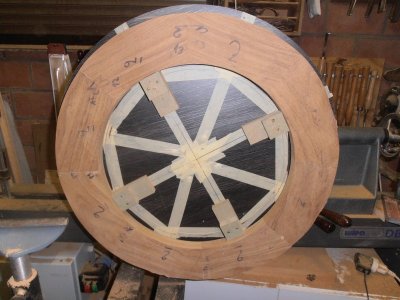

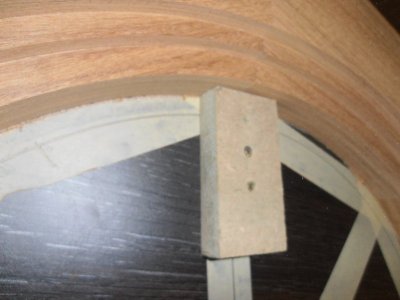

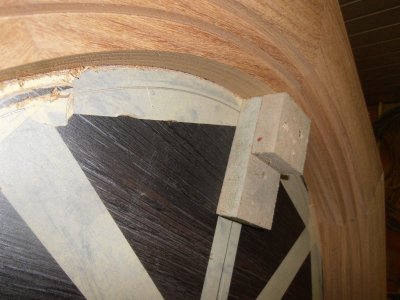

Blokjes mdf aan de binnenkant op een 4-tal plaatsen van de kader bevestigen.
Dit moet dienen als referentiepunt als ik de kader draai voor de lijst te kunnen draaien.

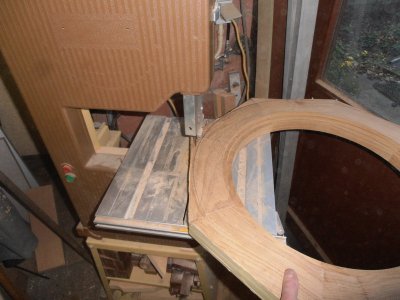

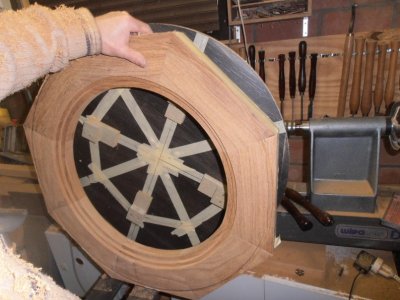

Kader los schroeven langs de achterkant, afnemen en de buitendiameter brut uitzagen met de lintzaag.


Gaatjes boren om de kader vast te kunnen maken.
Deze komen in de helft van de kaderbreedte.



[sirjacobsd]

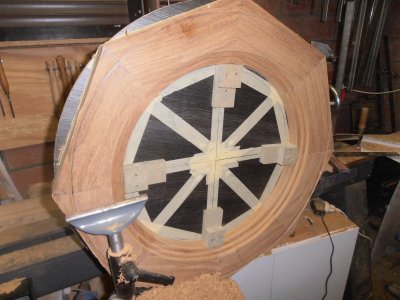

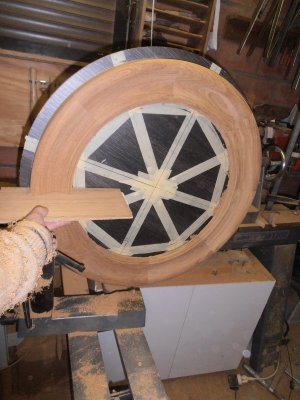

De kader opnieuw op de plateau steken, maar dan met de gepaarde kant naar voren toe of de sponningen/slagen tegen de plateau.


De mdf-blokje mogen weer weggenomen worden om de lijst gemakkelijk te kunnen draaien.
De kader zit vast met schroeven achteraan en kan niet meer weg.


Buitendiameter of breedte kader aanzetten.



[sirjacobsd]

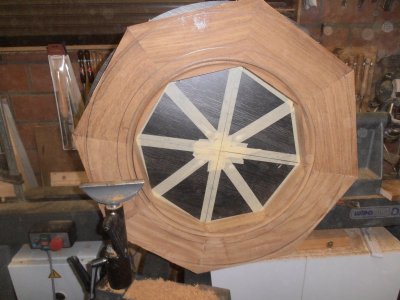

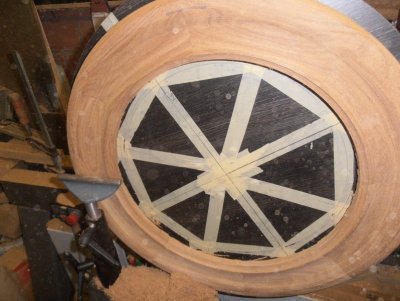

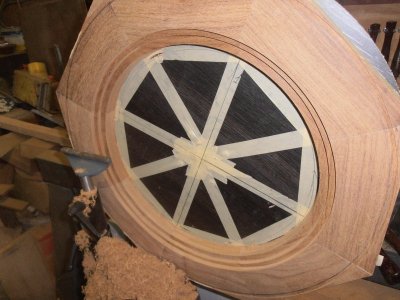

Buitendiameter op afmeting draaien.

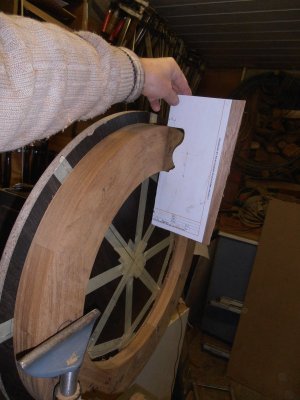

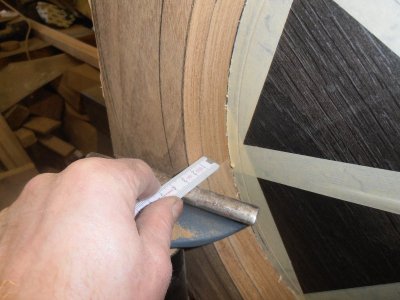

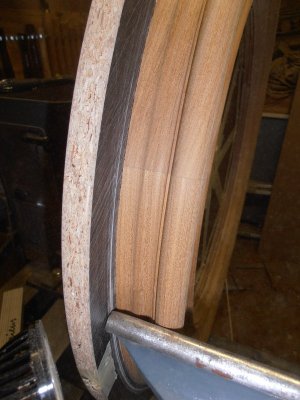

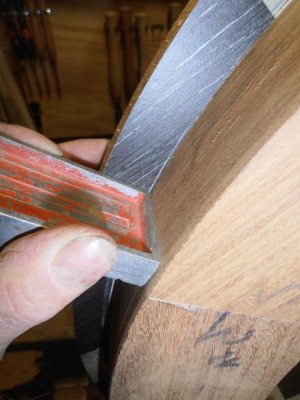

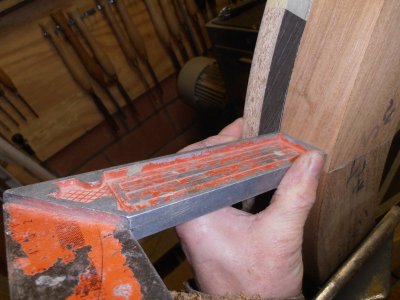

Lijstvorm draaien via het malletje/kalibertje.
Tijdig stoppen en kijken is hier de boodschap om tot de perfecte lijstvorm te komen.

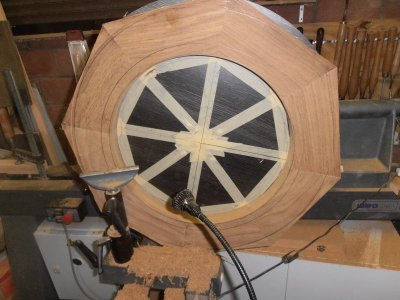

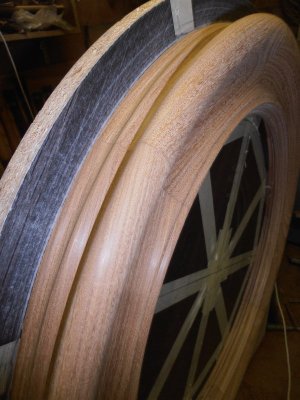

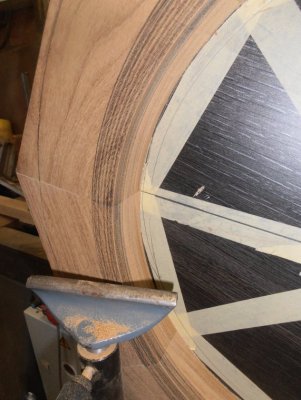

Lijstvorm aan de buitenkant/zijkant vervolledigen.



[sirjacobsd]

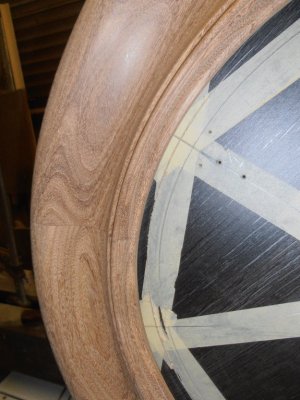

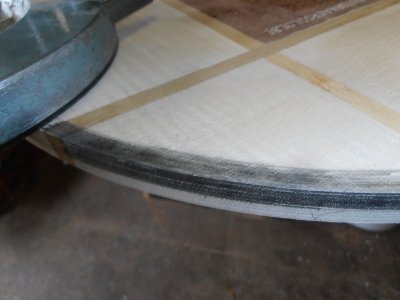

Schuren van de kader tot korrel 400.


De afwerking qua product is nog niet gekozen.
Ik twijfel tussen vernissen met de pistool omwille van zijn grootte, shellawax of carnaubawas.
Ik denk eerder te vernissen omwille van het paneeltje die vlak is.

Wat zouden jullie doen in mijn plaats?
Graag uw mening.



[rjmulder]

2e kerstdag dus goed besteed
Weer genoten van de foto's en uitleg.



[Stefke 55]

Hoi Didier, je hebt inderdaad een mooie tweede kerstdag gehad blijkbaar, mooie duidelijke foto's waar iedereen de werkwijze goed mee kan volgen. Als afwerking zou ik porievuller en jachtvernis gebruiken, dit om een harde slijtvaste en (weers)bestendige afwerking te bekomen die tegen een stootje kan. Ik ben echt wel benieuwd waar je dit logo gaat hangen of voor gebruiken ? gr Stefan



[Nico Oosthoek]

Heel mooi om al je constructies te zien voordat je gaat draaien. Knap werk en denk werk.
En wat zal Francis Tacq dit leuk vinden.



[sirjacobsd]

2e kerstdag dus goed besteed
Weer genoten van de foto's en uitleg.

Inderdaad 2de kerstdag goed besteed.
Ik kan het niet laten.
Houtdraaien is mijn passie, maar langs de andere kant kijk ik heel weinig TV.
Bedankt dat je genoten hebt van de reeks foto's.
Er komen nog wat sfeerbeelden achter zoals het logo insteken.



[sirjacobsd]

Hoi Didier, je hebt inderdaad een mooie tweede kerstdag gehad blijkbaar, mooie duidelijke foto's waar iedereen de werkwijze goed mee kan volgen. Als afwerking zou ik porievuller en jachtvernis gebruiken, dit om een harde slijtvaste en (weers)bestendige afwerking te bekomen die tegen een stootje kan. Ik ben echt wel benieuwd waar je dit logo gaat hangen of voor gebruiken ? gr Stefan

Stefan, ik denk van een poriënvuller te nemen met versnislagen.
Wat dat logo betreft wat ik ermee doe, er zit al iets in mijn achterhoofd, maar dat kan ik helaas nog niet prijs geven.
Je zal het nog wel horen.



[sirjacobsd]

Heel mooi om al je constructies te zien voordat je gaat draaien. Knap werk en denk werk.
En wat zal Francis Tacq dit leuk vinden.

Nico, ik vind dat de constructies en manier van draaien zoals ik al verschillende malen heb aangehaald in diverse projecten van me, zeer belangrijk.
Op die manier, kan het ambachtelijke nog wat op pijl gehouden worden.
Doen we daar biets aan, dan zal de vakkennis verdwijnen bij onze jongeren.
Wat Francis Tacq er zal van vinden, zal ik maar te weten komen na Nieuwjaar.
Ik moet nog wat nieuwigheden bijhalen en zal het eens meenemen.



[sirjacobsd]

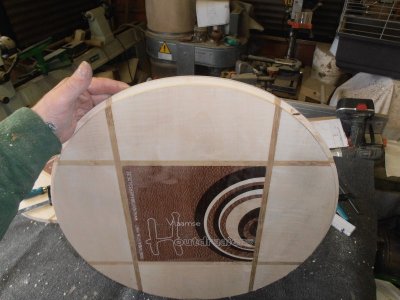

Voor aleer het logo in te steken heb ik nog voorlopig een foto in de kader geplaatst.



[sirjacobsd]

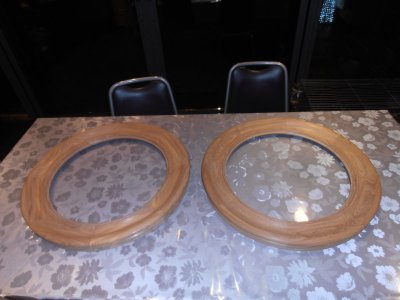

Deze namiddag werd de tweede kader gedraaid. Doordat ik geen foto's meer moest nemen ging deze veel vlotter om te draaien.
De voorbereidingen waren dan ook niet meer van toepassing tegenover de eerste die gedraaid werd.

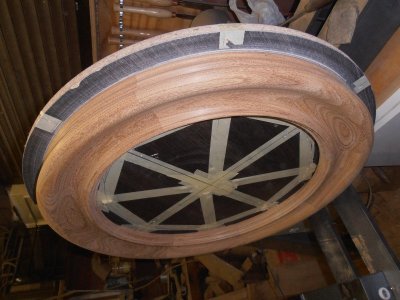

Hier het resultaat , maar nog niet afgewerkt met een eindlaag.
Dit zal ergens na het weekend gebeuren.
De logo's insteken zal eveneens na het weekend zijn.
'k Heb ze al eens gepresenteerd en het is zeer mooi al zeg ik het zelf.
Het resultaat hou ik nog wat voor me zelf om er de spanning in te houden.



[sirjacobsd]

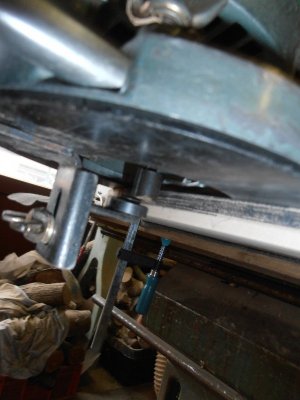

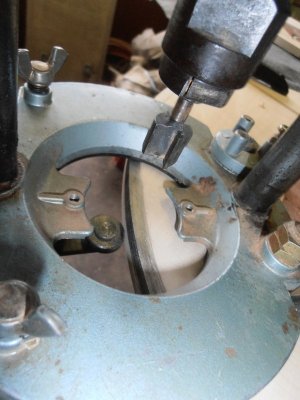

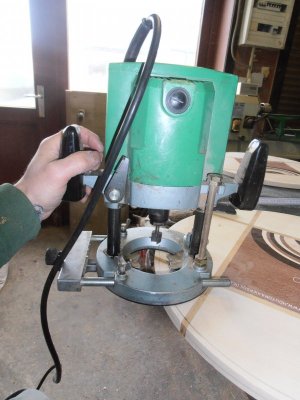

Vandaag werden de slagen/sponningen gefreesd in de panelen via een handbovenfrees, freesje van 18 mm en wieltje gemonteerd op een parallegeleider.
Deze sponningen moeten overeenkomen met wat ik eerder heb gedraaid qua sponningen in de kader.
Deze sponningen dienen om langere schroeven te kunnen gebruiken dit om de paneeltjes beter vast te kunnen zetten.
De paneeltjes zullen voorzien zijn van ovalen gaten zodanig dat deze de krimp en uitzet van het paneel kunnen doen.


Hier nog een kort filmpje van de frezeing.



[meron]

Ik vind de kaders alleen al erg stoer. Groot en redelijk dik, maar toch niet zwaar ogend. Knap stukje ontwerp en uitvoering.



[sirjacobsd]

Ik vind de kaders alleen al erg stoer. Groot en redelijk dik, maar toch niet zwaar ogend. Knap stukje ontwerp en uitvoering.

Meron,
De kaders op zich tonen misschien wat zwaar, maar je moet het in zijn geheel bekijken.
Hiervoor heb ik een verklaring.
Ik wou de zware omlijstingen van vroeger die bij binnendeuren zichtbaar waren hierin integreren.
Denk aan die mooie stijlvolle deuren in herenhuizen waarvan het ambachtelijke tot zijn uiting kwam.
Ik vond het een uitdaging om het in mijn draaiwerk te steken.
Natuurlijk kun je daarover nog niets oordelen doordat er nog geen foto op z'n geheel werd getoond.
Ik zal deze plaatsen waarvan de afwerking er nog niet is.
