Hallo allemaal,
Deze zomer start ik met de bouw van mijn eigen houtskeletbouw (HSB) schuur op het landgoed van mijn moeder. Als derdejaars bouwkundestudent met een gezonde dosis bouwdrang wil ik dit project aangrijpen om mijn ontwerp- en technische kennis in de praktijk te brengen.Tot nu toe is mijn bouwervaring vooral theoretisch geweest, maar ik ben wel handig en heb in mijn verleden wel wat houten meubels gemaakt.
Ongetwijfeld ga ik tegen praktische vragen aanlopen en zijn er dingen die ik niet goed aanpak, daarom leek het me een goed idee om hier een blog bij te houden. Niet alleen om mijn proces te documenteren, maar ook om gebruik te maken van de ervaring en inzichten van andere handige Harries op dit forum.
Ik ben al flink geïnspireerd geraakt door eerdere HSB-projecten op dit forum van:
Super leerzaam om te lezen hoe anderen hun schuur hebben aangepakt, hopelijk kan ik met deze blog straks ook iets teruggeven aan de community.
Algemene informatie van de schuur
De bouw kwam onverwacht snel in beweging toen besloten werd om de tuin van mijn moeder, waar vorig jaar een prefab HSB-schuurwoning is gebouwd, om te spitten en te egaliseren, een mooi moment om direct de fundering van de schuur mee te nemen (eerst was het idee om de volgend jaar pas te beginnen met de bouw van de schuur). Wat hierbij cruciaal was: ik moest op tijd de exacte locaties van de vuilwaterafvoeren en de mantelbuizen bepalen, en daardoor snel een ontwerp maken, zodat deze tijdens het storten direct op de juiste plekken in de vloer konden worden meegenomen. De eerste schetsen maakte ik in SketchUp, en inmiddels heb ik ook de eerste VO-tekeningen in ArchiCAD afgerond, deze zijn nog niet foutloos, maar wel genoeg om mee te beginnen. Ik zal de huidige bouwtekeningen en SketchUp impressies aan de volgende post toevoegen.
De fundering
Er is ongeveer één meter aarde afgegraven, opgevuld met bouwzand, en daarop is vorige week al de gewapende betonvloer gestort, de opbouw van de funderingsplaat op staal is als volgt:
- 17 cm gewapend beton
- Waterkerende folie
- 6 cm Tempex
De vloer is vervolgens gevlinderd én geïmpregneerd.
Geen vorstrand – wel nodig?
Tijdens mijn verdere verdieping in fundering opbouwen kwam ik erachter dat er geen vorstrand is meegenomen in de fundering. Aangezien het gastgedeelte waarschijnlijk af en toe verwarmd gaat worden, vermoed ik dat een vorstrand hier alsnog gewenst of zelfs noodzakelijk is.
Een vorstrand beperkt warmteverlies aan de rand van de vloer en voorkomt dat vorst schade veroorzaakt aan de fundering of het binnenklimaat nadelig beïnvloedt. Zeker bij een fundering op staal, zonder kruipruimte, lijkt mij dit iets serieus om naar te kijken.
Wat het ook lastig maakt, is dat er onder de betonvloer slechts 6 cm tempex ligt, met een RC-waarde van ongeveer 1,5. Achteraf gezien had ik hier liever twee lagen tempex laten toepassen om tot een betere isolatiewaarde te komen. In de werkplaats/klusschuur blijft de gevlinderde betonvloer de definitieve afwerkvloer, daar wordt waarschijnlijk ook minder bijverwarmd.
Omdat de huidige RC-waarde zo laag is, ben ik van plan om in het gastenverblijf een zwevende dekvloer toe te passen, zodat daar in ieder geval nog een extra thermische laag ontstaat. Nu is mijn moeder echter enthousiast over de uitstraling van de gevlinderde vloer en zou ze die het liefst ook in het gastenverblijf als eindafwerking behouden. Mijn vraag is daarom: is dat wel verstandig gezien de lage isolatiewaarde van de huidige vloerconstructie? Of zou een extra dekvloer toch echt nodig zijn om comfortproblemen (kou, condens e.d.) te voorkomen?
Na wat onderzoek kwam ik erachter dat je achteraf ook een horizontale vorstrand kan toepassen zoals bij de Hectar-funderingen. Daarbij het ik wat schetsoplossingen gemaakt:
Wat is jullie mening over de vorstrand, denken jullie dat ik maatregelen moet treffen of denken jullie dat de fundering zoals die nu is goed genoeg is? Ik hoor het graag!
Constructie
HSB-wandopbouw: 200 mm te fors?
Voor de wanden heb ik voorlopig stijlen van 200 mm met isolatie ingetekend. Dat voelt wat te zwaar voor een bijgebouw als dit. Ik zoek nog een passende wandopbouw voor een goed geïsoleerd, licht verwarmd gebouw. HOH-maat van de stijlen wil ik graag op 400 mm om een zo robuust mogelijk schuurtje te maken.
Als jullie suggesties hebben voor beproefde HSB-opbouwen, dan hoor ik het graag.
Dak: overweging sandwichpanelen
Voor het dak overweeg ik op dit moment om een sporenkap of gordingenkap met sandwichpanelen toe te passen, de sandwichpanelen zijn aanzienlijk lichter dan een traditioneel pannendak en bieden toch een goede isolatiewaarde. Bovendien sluit dit mooi aan bij de schuur van de buurman, die direct naast ons staat en ook een sandwichpaneel dak heeft, zo ontstaat er één geheel. Het lijkt mij beter om gordingenkap toe te passen in verband met de gekruiste legrichting van de panelen, maar een gordingen lijkt mij daarnaast ook lastiger om te bouwen, wat denken jullie hierover?
Op het dak komen ook zonnepanelen, dus het lage gewicht en de vlakke, stevige ondergrond van sandwichpanelen maken het extra aantrekkelijk. Mocht iemand nog tips of aandachtspunten hebben over het combineren van sandwichpanelen met zonnepanelen, dan hoor ik dat graag!
Wat ik graag van jullie hoor
Alvast bedankt voor het meedenken! Ik kijk uit naar jullie reacties en tips.
Groetjes,
Max
Deze zomer start ik met de bouw van mijn eigen houtskeletbouw (HSB) schuur op het landgoed van mijn moeder. Als derdejaars bouwkundestudent met een gezonde dosis bouwdrang wil ik dit project aangrijpen om mijn ontwerp- en technische kennis in de praktijk te brengen.Tot nu toe is mijn bouwervaring vooral theoretisch geweest, maar ik ben wel handig en heb in mijn verleden wel wat houten meubels gemaakt.
Ongetwijfeld ga ik tegen praktische vragen aanlopen en zijn er dingen die ik niet goed aanpak, daarom leek het me een goed idee om hier een blog bij te houden. Niet alleen om mijn proces te documenteren, maar ook om gebruik te maken van de ervaring en inzichten van andere handige Harries op dit forum.
Ik ben al flink geïnspireerd geraakt door eerdere HSB-projecten op dit forum van:
Super leerzaam om te lezen hoe anderen hun schuur hebben aangepakt, hopelijk kan ik met deze blog straks ook iets teruggeven aan de community.
Algemene informatie van de schuur
- Afmeting: 14 × 5 meter (BVO van ca. 75 m²)
- Indeling: helft gasthuis met loft om in te “chillen” en helft werkplaats/klusschuur
- Constructie: houtskeletbouw met een fundering op staal
- Fundering: betonvloer: 6 cm tempex + 17 cm gewapend beton, gevlinderd en geïmpregneerd. De afmetingen van de contouren van de betonvloer (zonder tempex) is 14,1x5,1m
- Locatie: Veluwe
De bouw kwam onverwacht snel in beweging toen besloten werd om de tuin van mijn moeder, waar vorig jaar een prefab HSB-schuurwoning is gebouwd, om te spitten en te egaliseren, een mooi moment om direct de fundering van de schuur mee te nemen (eerst was het idee om de volgend jaar pas te beginnen met de bouw van de schuur). Wat hierbij cruciaal was: ik moest op tijd de exacte locaties van de vuilwaterafvoeren en de mantelbuizen bepalen, en daardoor snel een ontwerp maken, zodat deze tijdens het storten direct op de juiste plekken in de vloer konden worden meegenomen. De eerste schetsen maakte ik in SketchUp, en inmiddels heb ik ook de eerste VO-tekeningen in ArchiCAD afgerond, deze zijn nog niet foutloos, maar wel genoeg om mee te beginnen. Ik zal de huidige bouwtekeningen en SketchUp impressies aan de volgende post toevoegen.
De fundering

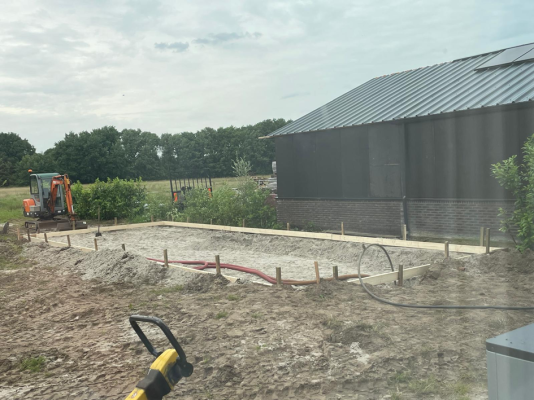

Er is ongeveer één meter aarde afgegraven, opgevuld met bouwzand, en daarop is vorige week al de gewapende betonvloer gestort, de opbouw van de funderingsplaat op staal is als volgt:

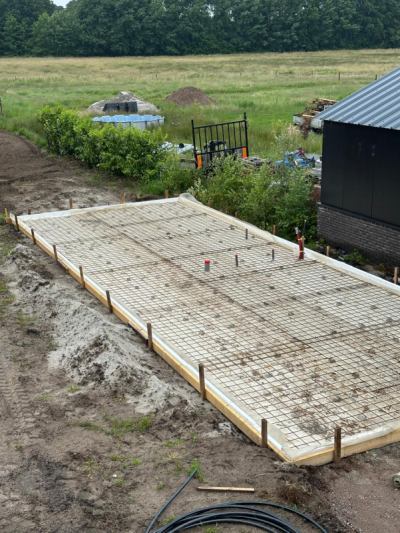

- 17 cm gewapend beton

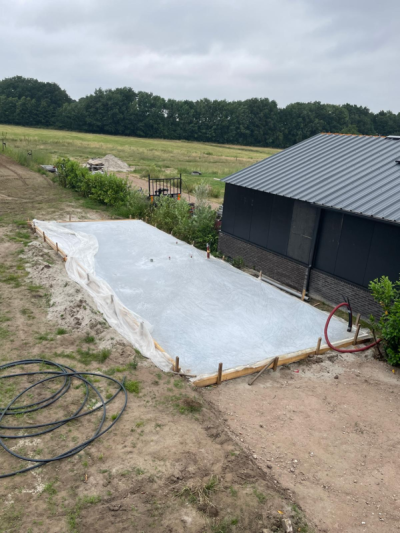

- Waterkerende folie

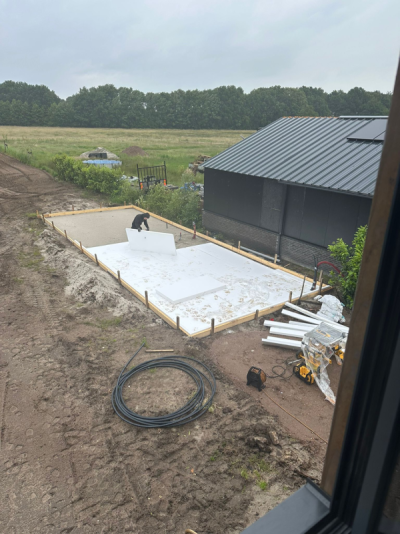

- 6 cm Tempex
De vloer is vervolgens gevlinderd én geïmpregneerd.
Geen vorstrand – wel nodig?
Tijdens mijn verdere verdieping in fundering opbouwen kwam ik erachter dat er geen vorstrand is meegenomen in de fundering. Aangezien het gastgedeelte waarschijnlijk af en toe verwarmd gaat worden, vermoed ik dat een vorstrand hier alsnog gewenst of zelfs noodzakelijk is.
Een vorstrand beperkt warmteverlies aan de rand van de vloer en voorkomt dat vorst schade veroorzaakt aan de fundering of het binnenklimaat nadelig beïnvloedt. Zeker bij een fundering op staal, zonder kruipruimte, lijkt mij dit iets serieus om naar te kijken.
Wat het ook lastig maakt, is dat er onder de betonvloer slechts 6 cm tempex ligt, met een RC-waarde van ongeveer 1,5. Achteraf gezien had ik hier liever twee lagen tempex laten toepassen om tot een betere isolatiewaarde te komen. In de werkplaats/klusschuur blijft de gevlinderde betonvloer de definitieve afwerkvloer, daar wordt waarschijnlijk ook minder bijverwarmd.
Omdat de huidige RC-waarde zo laag is, ben ik van plan om in het gastenverblijf een zwevende dekvloer toe te passen, zodat daar in ieder geval nog een extra thermische laag ontstaat. Nu is mijn moeder echter enthousiast over de uitstraling van de gevlinderde vloer en zou ze die het liefst ook in het gastenverblijf als eindafwerking behouden. Mijn vraag is daarom: is dat wel verstandig gezien de lage isolatiewaarde van de huidige vloerconstructie? Of zou een extra dekvloer toch echt nodig zijn om comfortproblemen (kou, condens e.d.) te voorkomen?

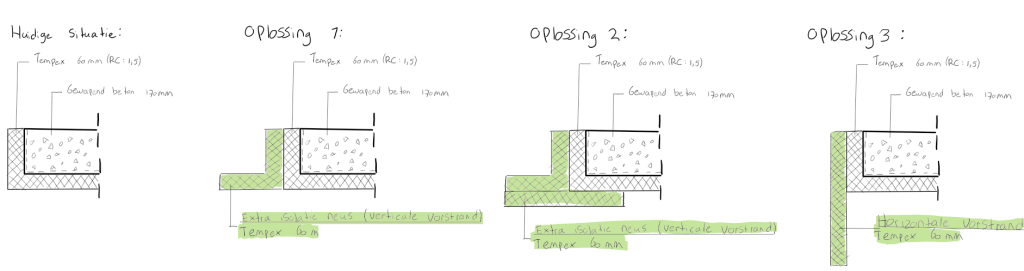

Na wat onderzoek kwam ik erachter dat je achteraf ook een horizontale vorstrand kan toepassen zoals bij de Hectar-funderingen. Daarbij het ik wat schetsoplossingen gemaakt:
- Horizontale vorstrand,
- Bredere horizontale vorstrand
- Verticale vorstrand
Wat is jullie mening over de vorstrand, denken jullie dat ik maatregelen moet treffen of denken jullie dat de fundering zoals die nu is goed genoeg is? Ik hoor het graag!
Constructie
HSB-wandopbouw: 200 mm te fors?
Voor de wanden heb ik voorlopig stijlen van 200 mm met isolatie ingetekend. Dat voelt wat te zwaar voor een bijgebouw als dit. Ik zoek nog een passende wandopbouw voor een goed geïsoleerd, licht verwarmd gebouw. HOH-maat van de stijlen wil ik graag op 400 mm om een zo robuust mogelijk schuurtje te maken.
Als jullie suggesties hebben voor beproefde HSB-opbouwen, dan hoor ik het graag.
Dak: overweging sandwichpanelen
Voor het dak overweeg ik op dit moment om een sporenkap of gordingenkap met sandwichpanelen toe te passen, de sandwichpanelen zijn aanzienlijk lichter dan een traditioneel pannendak en bieden toch een goede isolatiewaarde. Bovendien sluit dit mooi aan bij de schuur van de buurman, die direct naast ons staat en ook een sandwichpaneel dak heeft, zo ontstaat er één geheel. Het lijkt mij beter om gordingenkap toe te passen in verband met de gekruiste legrichting van de panelen, maar een gordingen lijkt mij daarnaast ook lastiger om te bouwen, wat denken jullie hierover?
Op het dak komen ook zonnepanelen, dus het lage gewicht en de vlakke, stevige ondergrond van sandwichpanelen maken het extra aantrekkelijk. Mocht iemand nog tips of aandachtspunten hebben over het combineren van sandwichpanelen met zonnepanelen, dan hoor ik dat graag!
Wat ik graag van jullie hoor
- Vorstrand – Moet die alsnog worden aangebracht, gezien een deel van het huisje wordt verwarmd.
- Zwevende dekvloer – Is 6 cm tempex (RC ±1,5) voldoende of zal ik sowieso een extra zwevende dekvloer plaatsen? Is een zwevende dekvloer wellicht een goede compensatie voor de ontbrekende vorstrand?
- HSB-wandopbouw – Wat is volgens jullie een gangbare wandopbouw voor dit type gebouw?
- Dakopbouw – Hebben jullie goede of slechte ervaringen met sandwichpanelen? En wat voor kap raden jullie aan? Gordingenkap of sporenkap?
Alvast bedankt voor het meedenken! Ik kijk uit naar jullie reacties en tips.
Groetjes,
Max
