Zelfbouw freestafel
- Onderwerp starter 3dmazter
- Startdatum

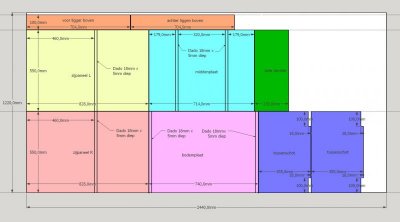

Normaal gebruikte ik maxcut.

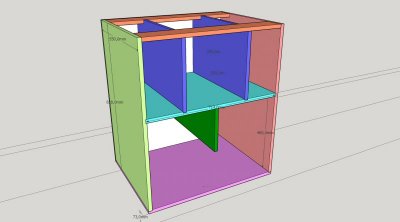

Maar nu doe ik het in sketchup zelf.
Gewoon een volle plaat tekenen en copieën van ze onderdelen hierop plaatsen.
Als je dan wat aan je model veranderd passen de maten op je tekening zich meteen aan.
Maar nu doe ik het in sketchup zelf.
Gewoon een volle plaat tekenen en copieën van ze onderdelen hierop plaatsen.
Als je dan wat aan je model veranderd passen de maten op je tekening zich meteen aan.
Echt super gaaf gedaan, en wat ben ik gezond jaloers dat je zo gestructureerd en gedocumenteerd kunt werken!
Zou je wat meer kunnen toelichten over de gekozen tracks, en wat de functies precies van de verschillende tracks zijn?
Zou je wat meer kunnen toelichten over de gekozen tracks, en wat de functies precies van de verschillende tracks zijn?
Danku.
De bovenste track is doorlopend gemaakt zodat ik accessoires over de gehele lengte kan plaatsen zonder dat ik last heb van hoever de geleider openstaat.
Op deze track komt het "featherboard" wat het materiaal naar beneden drukt en ook komt er de doorzichtige freesbeschermer aan vast.
De dubbele track op de tafel heeft het zelfde doel als de gene op de geleider behalve de brede track die gebruikt kan worden met een mitre gauge.
De bovenste track is doorlopend gemaakt zodat ik accessoires over de gehele lengte kan plaatsen zonder dat ik last heb van hoever de geleider openstaat.
Op deze track komt het "featherboard" wat het materiaal naar beneden drukt en ook komt er de doorzichtige freesbeschermer aan vast.
De dubbele track op de tafel heeft het zelfde doel als de gene op de geleider behalve de brede track die gebruikt kan worden met een mitre gauge.
Dat begint er goed uit te zien, en je houdt de vaart erin nu je een mooie werkplek tot je beschikking heb.
Ik blijf het met belangstelling volgen,
mvg.
Ik blijf het met belangstelling volgen,
mvg
.
En weer door...

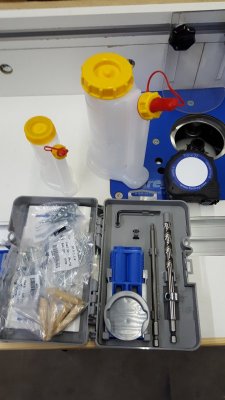

Doordat ik wat nieuwe dingetjes had besteld waaronder een kreg jig kon ik weer verder met de freestafel.

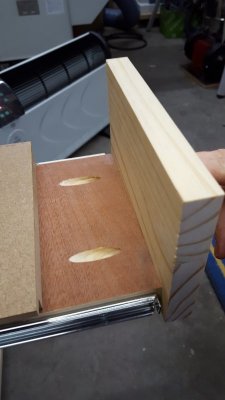

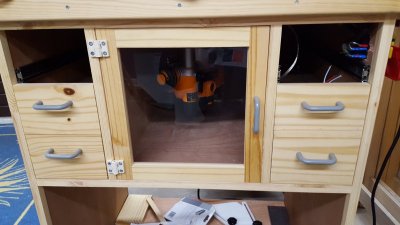

Dus meteen geprobeerd en de ladefrontjes erop gemaakt met pocketholes.
Dit ging prima en het simpele setje is voor mij meer dan voldoende voor een enkele pockethole verbinding.

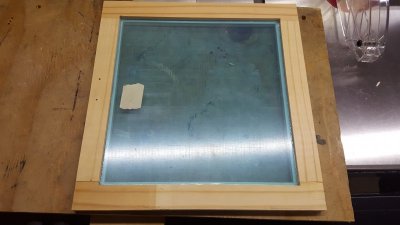

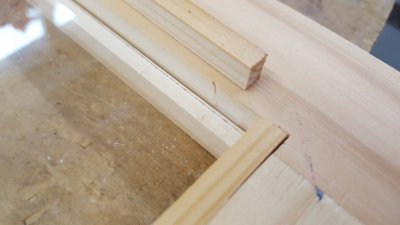

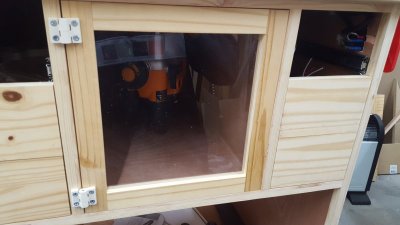

Daarna een plexiglas raampje gezaagd en in de sponning van de deur gemaakt met behulp van kleine glaslatjes.
Die heb ik met lijm en pin nails vastgezet.
De avond ervoor dacht ik nog bij mezelf, "Ik moet morgen niet vergeten eerst het handvat op de deur te monteren want als ie dicht zit kan ik hem niet open krijgen.
net zoals toen bij mijn compressorkast"
En wat doe ik.
Ik monteer de scharnieren met de deur erin.
En toen moest ik even om mezelf lachen.
Hij kon dus weer niet open.
Ik kon er niet bij boven of achterlangs dus maar weer met een stuk ducktape klieren tot ie open was... zucht.

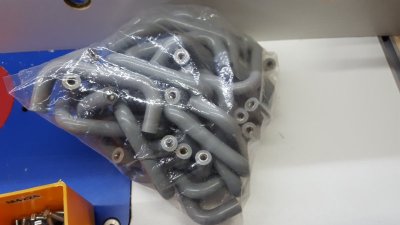

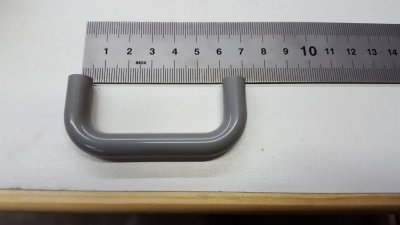

Gelukkig denk ik toch nog ergens over na en kon ik deze greepjes monteren.
Ooit gekocht op een rommelmarktje in de in het begin genoemde vakantie met in mijn achterhoofd, die zijn voor op de freestafel.
Euro 2,50 voor 50 stuks, niet slecht.

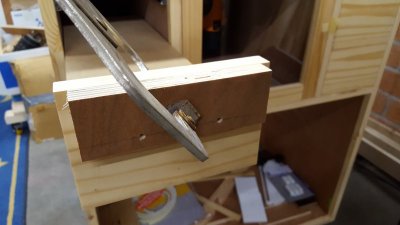

Dus een malletje gemaakt en gaatjes in de frontjes boren.
Netjes.

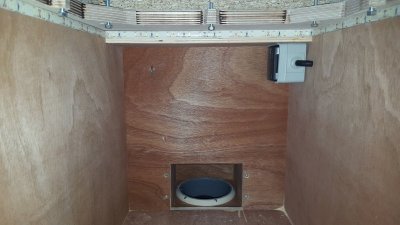

Toen was de LED verlichting aan de beurt.
Met zelfklevende LEDstrip en secondelijm een strip vast gezet.
Daarna alle electronica aangesloten.
Het resultaat is.
Deur open-licht aan.
Ik heb de tafel al voor wat dingen gebruikt en moet zeggen dat hij zeer goed bevalt.
Ik moet alleen nog een bypass voor de aangezogen lucht maken als de geleider dicht staat en een groot werkstuk op de insert ligt.
Dan kan hij nergens lucht aanzuigen.
Dus moet er een gat in de achterkant komen waardoor nieuwe lucht naar binnen kan.
Doordat ik wat nieuwe dingetjes had besteld waaronder een kreg jig kon ik weer verder met de freestafel.
Dus meteen geprobeerd en de ladefrontjes erop gemaakt met pocketholes.
Dit ging prima en het simpele setje is voor mij meer dan voldoende voor een enkele pockethole verbinding.
Daarna een plexiglas raampje gezaagd en in de sponning van de deur gemaakt met behulp van kleine glaslatjes.
Die heb ik met lijm en pin nails vastgezet.
De avond ervoor dacht ik nog bij mezelf, "Ik moet morgen niet vergeten eerst het handvat op de deur te monteren want als ie dicht zit kan ik hem niet open krijgen.
net zoals toen bij mijn compressorkast"
En wat doe ik.
Ik monteer de scharnieren met de deur erin.
En toen moest ik even om mezelf lachen.
Hij kon dus weer niet open.
Ik kon er niet bij boven of achterlangs dus maar weer met een stuk ducktape klieren tot ie open was... zucht.
Gelukkig denk ik toch nog ergens over na en kon ik deze greepjes monteren.
Ooit gekocht op een rommelmarktje in de in het begin genoemde vakantie met in mijn achterhoofd, die zijn voor op de freestafel.
Euro 2,50 voor 50 stuks, niet slecht.
Dus een malletje gemaakt en gaatjes in de frontjes boren.
Netjes.
Toen was de LED verlichting aan de beurt.
Met zelfklevende LEDstrip en secondelijm een strip vast gezet.
Daarna alle electronica aangesloten.
Het resultaat is.
Deur open-licht aan.
Ik heb de tafel al voor wat dingen gebruikt en moet zeggen dat hij zeer goed bevalt.
Ik moet alleen nog een bypass voor de aangezogen lucht maken als de geleider dicht staat en een groot werkstuk op de insert ligt.
Dan kan hij nergens lucht aanzuigen.
Dus moet er een gat in de achterkant komen waardoor nieuwe lucht naar binnen kan.
Laatst bewerkt:
wow, ziet er echt goed uit.
ben mijn freestafeltje ook wat aan t updaten en wat ruimte eronder aan t maken kijk wel wat dingetjes af
heb nog wel enkele vragen,
t lijkt of je stofafzuiging niet recht onder je frees zit maar er achter, gaat dit erg ten koste van het afzuigen van t stof?
welke ladegeleiders heb je gebruikt?
ben mijn freestafeltje ook wat aan t updaten en wat ruimte eronder aan t maken kijk wel wat dingetjes af
heb nog wel enkele vragen,
t lijkt of je stofafzuiging niet recht onder je frees zit maar er achter, gaat dit erg ten koste van het afzuigen van t stof?
welke ladegeleiders heb je gebruikt?
de afzuiging zit inderdaad achterop de kast.
Dat is omdat ik anders geen lades onder de frees kan maken.
De afzuiging is prima.
er komt nergens stof vrij tijdens freeswerk
De ladegeleiders komen bij so-handel
de vandaan kost echt niks daar.
€3 per set rails
Dat is omdat ik anders geen lades onder de frees kan maken.
De afzuiging is prima.
er komt nergens stof vrij tijdens freeswerk
De ladegeleiders komen bij so-handel
de vandaan kost echt niks daar.
€3 per set rails

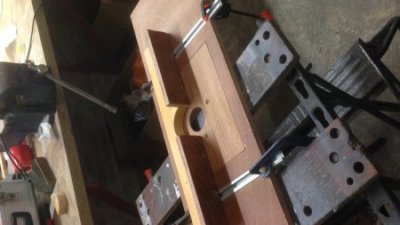

Ziet er supergoed uit inderdaad! Twee maanden geleden heb ik een tafel gebouwd gebaseerd op hetzelfde principe. Mijn "tafel" past exact op een workmate (frees valt tussen de bladen van de workmate) en kan hangend opgeruimd worden, zodat de workmate en de frees ook onafhankelijk van elkaar gebruikt kunnen worden. Op de foto ligt het hulpstuk dwars op de workmate, normaliter is dit in de lengterichting. Leuk project om te doen. Ik heb het geheel ingesmeerd met bijenwas om het te frezen stuk goed te laten glijden (en omdat 't mooi is ). Materiaal is hardhout multiplex, triplex en een stuk grenen.
). Materiaal is hardhout multiplex, triplex en een stuk grenen.
Laatst bewerkt:
Beste 3dmazter,
ik G52, ben nieuw hier op dit forum, ik heb deze zeer uitgebreide en gedetailleerde werkomschrijvingen met grote bewondering gelezen en bekeken.
ik weet niet of het mogelijk is en of dit hier gebruikelijk is, maar is deze werkbeschrijving, incl. Foto en bouwtekeningen ook bij jou te bestellen cq te downloaden.?
ik verneem graag van je wat de mogelijkheden zijn.
mvg G52 - Ger
ik G52, ben nieuw hier op dit forum, ik heb deze zeer uitgebreide en gedetailleerde werkomschrijvingen met grote bewondering gelezen en bekeken.
ik weet niet of het mogelijk is en of dit hier gebruikelijk is, maar is deze werkbeschrijving, incl. Foto en bouwtekeningen ook bij jou te bestellen cq te downloaden.?
ik verneem graag van je wat de mogelijkheden zijn.
mvg G52 - Ger
Heb je ook een foto van je Plaatzaagtafel zonder plaat erop?
Ik zie dat daar een apart topic van is
Laatst bewerkt:
Hallo allemaal.
Tijd voor weer een update van de vorderingen.
Door een drukke periode ben ik er niet aan toegekomen om de vorderingen te laten zien.
Dus bij deze.

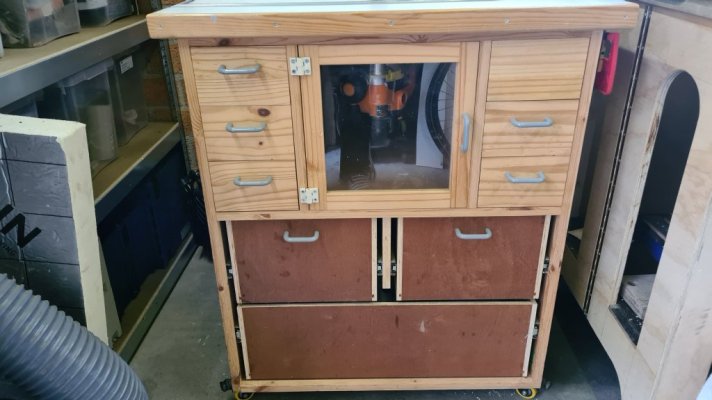

Ik heb de bovenste lade fronten er op gezet en rechtsboven gewoon blind dicht gemaakt omdat daar alle electronica achter zit.
Ook heb ik de lades onderin de kast gemaakt.
alles is full extension en er kan lekker veel in.

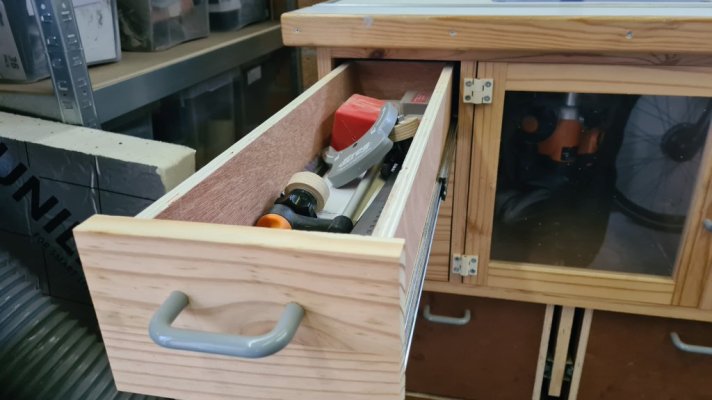

Links boven is de lade voor de freestafel gereedschapppen.

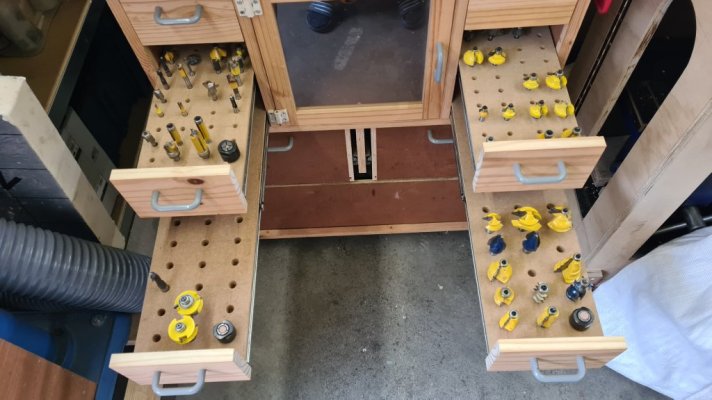

De andere bovenste lades zijn voor alle freesbits en hoewel ik een goede colectie heb is er nog ruimte zat voor uitbreiding.
er zijn twee lades voor 6 en 8 mm bits en 1 lade voor 12mm en 1 lade voor 12,7mm bits.

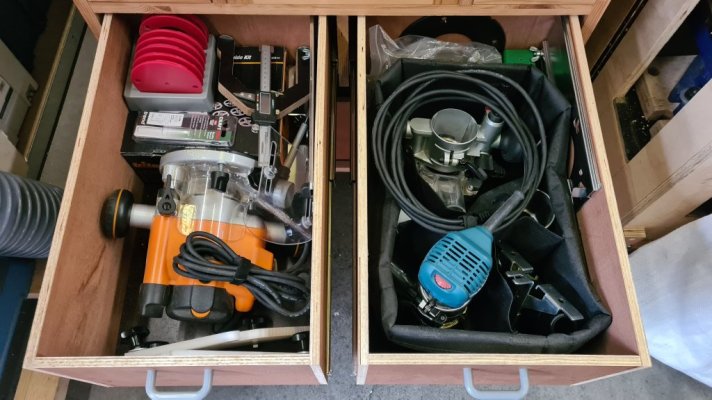

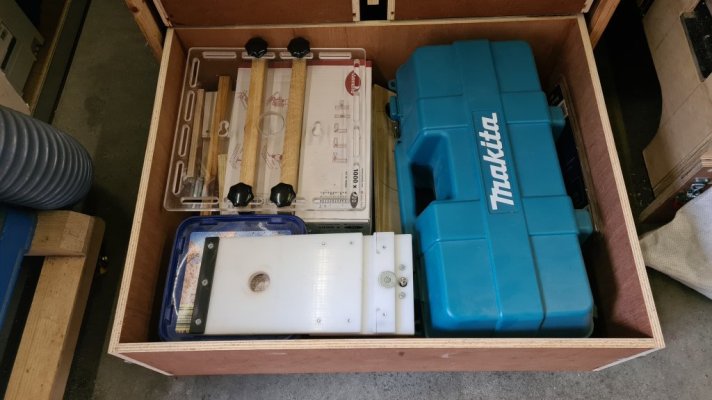

De 2 lades onderin zijn voor de losse freesmachines en accessoires.
En onderin leeft de Lamello en nog wat grote accessoires.
Ik heb voor deze lades nog geen frontjes kunnen maken omdat ik het hout er nog niet voor heb en ik geen hele plaat grenen meubelpaneel wil kopen alleen hiervoor.

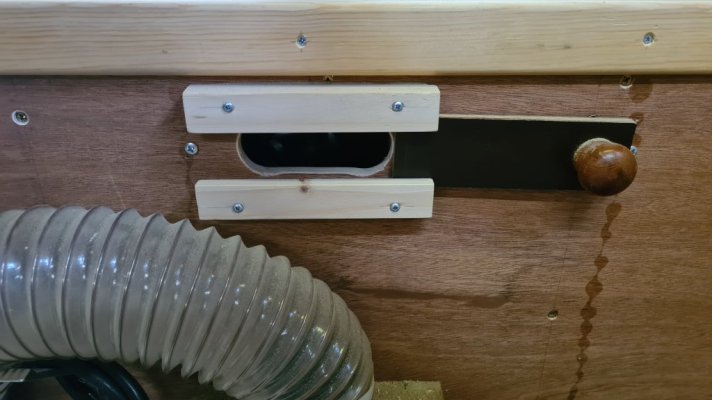

Aan de achterkant heb ik wel een opening met schuif gemaakt om extra lucht aan te zuigen zodra er verdekte gleuven gefreest worden en de afzuiger geen lucht meer kan aanzuigen door het frees gat.
Tijd voor weer een update van de vorderingen.
Door een drukke periode ben ik er niet aan toegekomen om de vorderingen te laten zien.
Dus bij deze.
Ik heb de bovenste lade fronten er op gezet en rechtsboven gewoon blind dicht gemaakt omdat daar alle electronica achter zit.
Ook heb ik de lades onderin de kast gemaakt.
alles is full extension en er kan lekker veel in.
Links boven is de lade voor de freestafel gereedschapppen.
De andere bovenste lades zijn voor alle freesbits en hoewel ik een goede colectie heb is er nog ruimte zat voor uitbreiding.
er zijn twee lades voor 6 en 8 mm bits en 1 lade voor 12mm en 1 lade voor 12,7mm bits.
De 2 lades onderin zijn voor de losse freesmachines en accessoires.
En onderin leeft de Lamello en nog wat grote accessoires.
Ik heb voor deze lades nog geen frontjes kunnen maken omdat ik het hout er nog niet voor heb en ik geen hele plaat grenen meubelpaneel wil kopen alleen hiervoor.
Aan de achterkant heb ik wel een opening met schuif gemaakt om extra lucht aan te zuigen zodra er verdekte gleuven gefreest worden en de afzuiger geen lucht meer kan aanzuigen door het frees gat.
Dat laatste is slim! dank voor het delen. Zodra mijn werkplaats werkbaar is, ga ik aan een nieuwe werkbank beginnen met geïntegreerde freestafel in een afgesloten kast.. Dit is een extra bruikbare tip
