Zelfbouw freestafel
- Onderwerp starter 3dmazter
- Startdatum
Bij deze de tekeningen (sketchup)
voor de doe het zelfver.
Tafel:
http://www.filedropper.com/base
Fence:
http://www.filedropper.com/fence
voor de doe het zelfver.
Tafel:
http://www.filedropper.com/base
Fence:
http://www.filedropper.com/fence
Laatst bewerkt:
Ziet er keurig uit, je maakt er werk van.
Ik heb ook een heel eenvoudige freestafel gemaakt een paar weken terug.
Ik zal nog even wat foto's posten.
Misschien weer handig voor iemand anders.
Ik heb ook een heel eenvoudige freestafel gemaakt een paar weken terug.
Ik zal nog even wat foto's posten.
Misschien weer handig voor iemand anders.
De frees is een 3608B
Heb de tafel onlangs gebruikt om een versterker kast en subwooferbehuizing te maken.
Dit ging erg goed.
Wel even de inlegplaat beter afgesteld.
Stofafzuiging met de 60mm slang op de cycloon deed het perfect.
Had een 40mm aftakking voor afzuiging onder te tafel.
Resultaat 0 stof bovenop de tafel en een heel klein beetje op de grond.
Kon MDF prima zonder masker frezen.
Vooral de verstelbare afzuigopening is een goede uitvinding.
Zuigkracht is erg sterk omdat het ga zo klein mogelijk blijft
Mooi man, netjes gemaakt.
Wat voor type afzuiging gebruik je ? Ik ben zelf nog zoekende naar een "all-round" geval. Ben sinds kort in een soort "woodworkers-puber-fase" beland en wil graag alles weten.
Wat voor type afzuiging gebruik je ? Ik ben zelf nog zoekende naar een "all-round" geval. Ben sinds kort in een soort "woodworkers-puber-fase" beland en wil graag alles weten.
dit is wat ik gebruik.
http://www.woodworking.nl/showthread.php?12286-De-stofzuiger-met-cycloon-is-klaar
Later wil ik een motafzuiger aanschaffen met fijnstoffilter maar daar is nu nog geen ruimte voor.
http://www.woodworking.nl/showthread.php?12286-De-stofzuiger-met-cycloon-is-klaar
Later wil ik een motafzuiger aanschaffen met fijnstoffilter maar daar is nu nog geen ruimte voor.
Knappe tafel.
Waar vind je lexaan? En in welke afmetingen ongeveer? (erg knap voor de afscherming.... Zou ook wel iets in die trend zien zitten...)
Waar vind je lexaan? En in welke afmetingen ongeveer? (erg knap voor de afscherming.... Zou ook wel iets in die trend zien zitten...)
Is dat lang geleden?
Ja dat is het.
Ik ben vorig weekend bezig geweest om eindelijk een kast onder mijn freestafel te maken.
Dit kan omdat ik nu een eigen huis met schuur heb en ruimte om hem neer te zetten.
Ik heb een jaar geleden de tekening voor de kast gemaakt en die wat aangepast en op de tablet gezet.

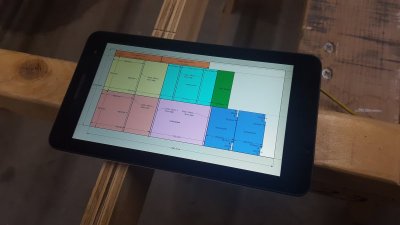

Het zaagplan

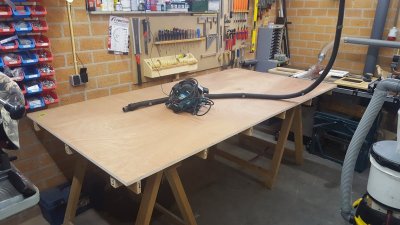

De volle plaat klaargezet op de plaatzaagtafel die ik 2 jaar geleden maakte.
Hij werkt nog steeds perfect en past mooi in de schuur zodat ik ook als het regent kan werken.

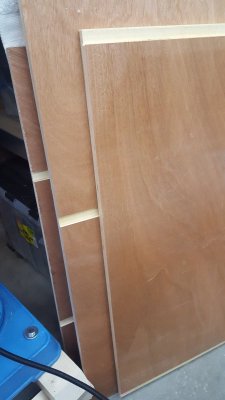

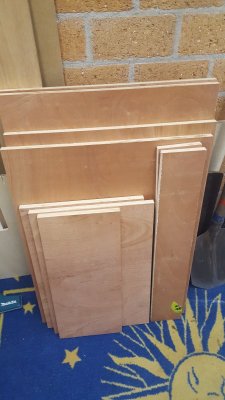

Met behulp van de cirkelzaag en stofzuiger heb ik alle onderdelen op maat gezaagd

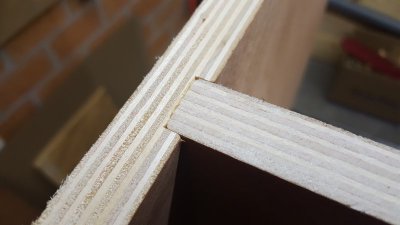

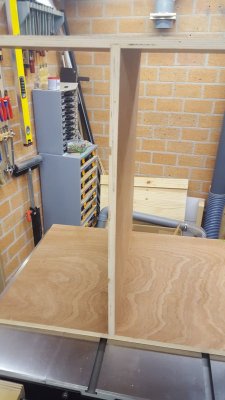

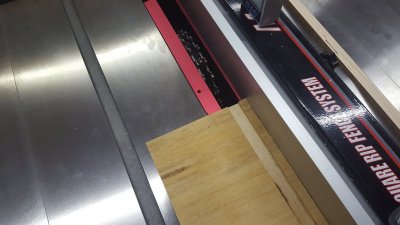

Daarna de dado stack in de zaagtafel en uitgemeten hoe diep de groeven moesten worden.
Daarna alle platen van groeven voorzien volgens tekening.

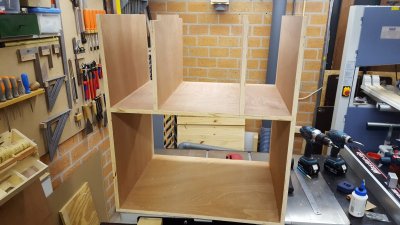

Toen dit klaar was kon ik het geheel in elkaar zetten, lijmen en vastschroeven.
Niet slecht voor een eerste keer.
De overige delen erop gezet.

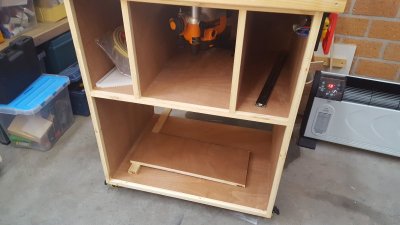

Daarna 4 geremde zwenkwielen eronder geschroeft.

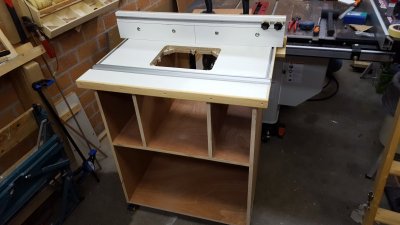

Ook de achterkant voorzien van een plaat en het tafelblad erop gemonteerd.

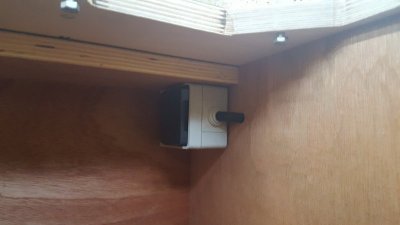

Nu heb ik de start/stopknop gemonteerd en moet ik alle bedrading nog instaleren.
Ik wil led verlichting in frees compartiment welke geschakeld wordt met een knopje bij de deur.
Dus deur open is licht aan, deur dicht is licht uit.
De afzuiging komt aan de achterkant met een 125mm buis naar onder de tafel en 75mm slang naar de geleider.
Wordt vervolgt...
Ja dat is het.
Ik ben vorig weekend bezig geweest om eindelijk een kast onder mijn freestafel te maken.
Dit kan omdat ik nu een eigen huis met schuur heb en ruimte om hem neer te zetten.
Ik heb een jaar geleden de tekening voor de kast gemaakt en die wat aangepast en op de tablet gezet.
Het zaagplan
De volle plaat klaargezet op de plaatzaagtafel die ik 2 jaar geleden maakte.
Hij werkt nog steeds perfect en past mooi in de schuur zodat ik ook als het regent kan werken.
Met behulp van de cirkelzaag en stofzuiger heb ik alle onderdelen op maat gezaagd
Daarna de dado stack in de zaagtafel en uitgemeten hoe diep de groeven moesten worden.
Daarna alle platen van groeven voorzien volgens tekening.
Toen dit klaar was kon ik het geheel in elkaar zetten, lijmen en vastschroeven.
Niet slecht voor een eerste keer.
De overige delen erop gezet.
Daarna 4 geremde zwenkwielen eronder geschroeft.
Ook de achterkant voorzien van een plaat en het tafelblad erop gemonteerd.
Nu heb ik de start/stopknop gemonteerd en moet ik alle bedrading nog instaleren.
Ik wil led verlichting in frees compartiment welke geschakeld wordt met een knopje bij de deur.
Dus deur open is licht aan, deur dicht is licht uit.
De afzuiging komt aan de achterkant met een 125mm buis naar onder de tafel en 75mm slang naar de geleider.
Wordt vervolgt...
Laatst bewerkt:
Bij deze een vervolg.
Na dat de kast gemaakt was kon ik de electra deels aanleggen.
Ik had in een ver verleden al een schakelaar gekocht voor deze freestafel dus die kon er meteen op.
Aan de binnenkant waar de frees komt te hangen een contactdoos gemaakt.
Toen was de geleider aan de beurt.
In oude tijden gebruikte ik een 55mm clang om de boel af te zuigen met de stofzuiger maar nu ik een grote afzuiger op solder heb moest alles groter worden.

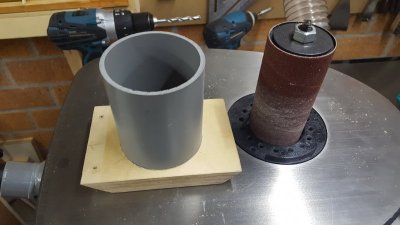

75mm buis pas gemaakt in het klepje van de geleider.
Dit ging uitstekend met de spindlesander.
Toen hij strak pasten het geheel met seconden lijm gefixeerd.
zo zit ie nu.

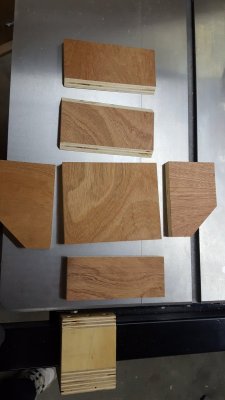

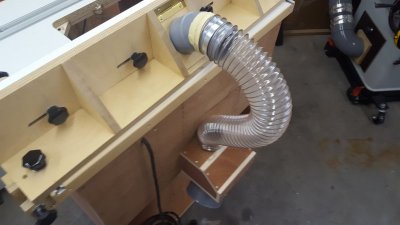

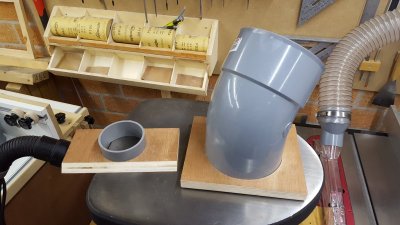

Daarna heb ik een klein verdeelblok gemaakt voor de grote 125mm slang en de 75mm slang.
Delen uitgezaagd met de zaagtafel.
Gaten gemaakt, uitgeschuurd en het past.

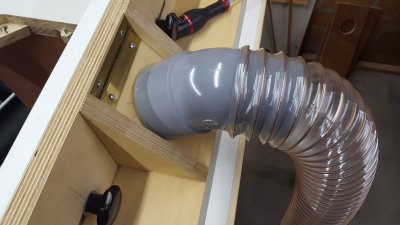

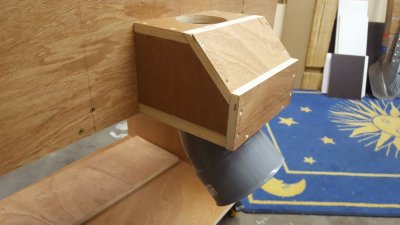

Nu wou ik dat de grote buis kon draaien in het gat zodat hij niet te ver uitsteekt naar achteren.

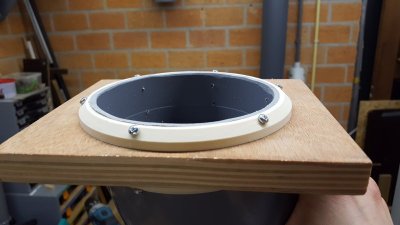

Dus moesten er ringen komen die de buis vasthouden en draaien toelaten.

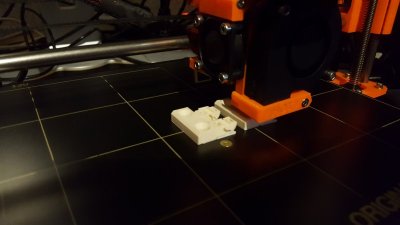

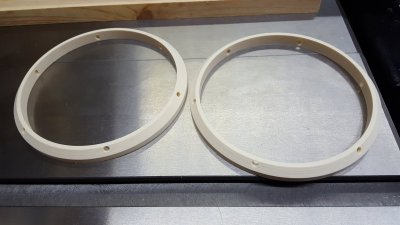

En aangezien een goede vriend van mij een perfect werkende 3d printer heeft hebben we ze daar op uitgeprint.
Nu kan de buis vrij draaien en hij is stofdicht.

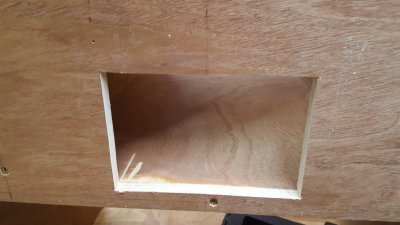

Kastje in elkaar gezet en gemonteerd op een gat wat ik in de achterplaat gemaakt heb.

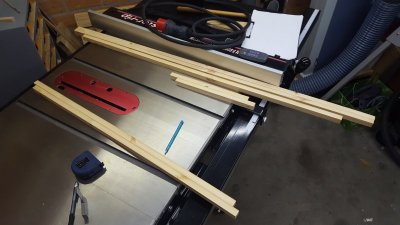

Toen dit klaar was heb ik grenen lijsten op de voorkant van het multiplex gemaakt als afwerking.

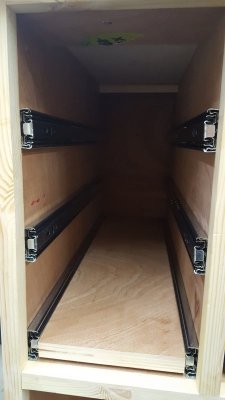

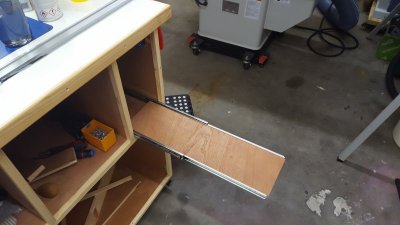

Daarna alle laderails erin gemaakt op de juiste afstand.

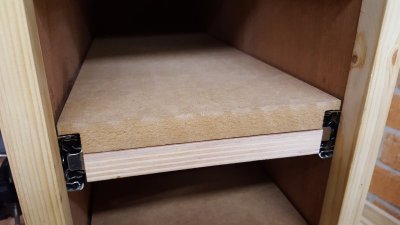

De onderste 4 lades hebben een mds laag waar gaten in komen voor alle frees bits.
De bovenste 2 lades worden gewone lades voor spullen en gereedschap.

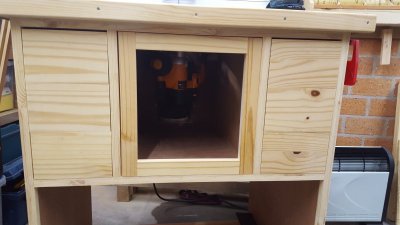

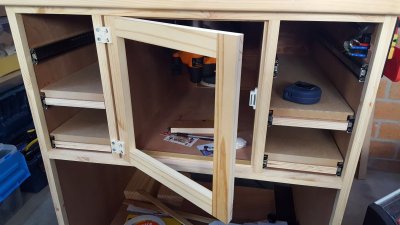

Daarna heb ik het deurtje gemaakt en de lade frontjes welke er nu los voorstaan. (et lijkt wel een konijnenhok)

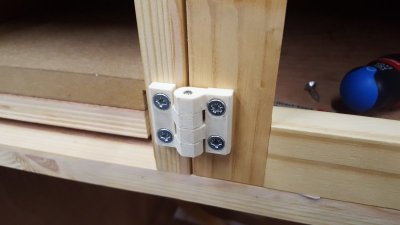

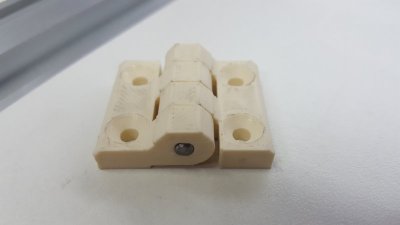

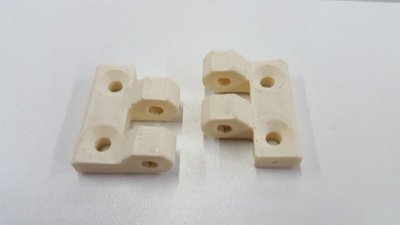

De deur gemonteerd met ook weer 3d geprinte scharnieren.
Spijker als scharnierpen.
meteen de rand achter het deurtje gemaakt en een magneetsluiting erop.

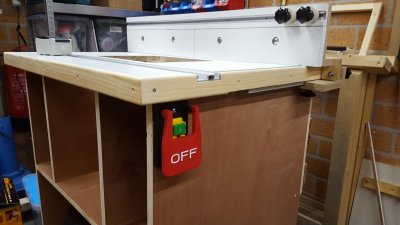

En de schakelaar voor het licht geïnstalleerd dat als ik de deur open doe het licht aangaat.
Na dat de kast gemaakt was kon ik de electra deels aanleggen.
Ik had in een ver verleden al een schakelaar gekocht voor deze freestafel dus die kon er meteen op.
Aan de binnenkant waar de frees komt te hangen een contactdoos gemaakt.
Toen was de geleider aan de beurt.
In oude tijden gebruikte ik een 55mm clang om de boel af te zuigen met de stofzuiger maar nu ik een grote afzuiger op solder heb moest alles groter worden.
75mm buis pas gemaakt in het klepje van de geleider.
Dit ging uitstekend met de spindlesander.
Toen hij strak pasten het geheel met seconden lijm gefixeerd.
zo zit ie nu.
Daarna heb ik een klein verdeelblok gemaakt voor de grote 125mm slang en de 75mm slang.
Delen uitgezaagd met de zaagtafel.
Gaten gemaakt, uitgeschuurd en het past.
Nu wou ik dat de grote buis kon draaien in het gat zodat hij niet te ver uitsteekt naar achteren.
Dus moesten er ringen komen die de buis vasthouden en draaien toelaten.
En aangezien een goede vriend van mij een perfect werkende 3d printer heeft hebben we ze daar op uitgeprint.
Nu kan de buis vrij draaien en hij is stofdicht.
Kastje in elkaar gezet en gemonteerd op een gat wat ik in de achterplaat gemaakt heb.
Toen dit klaar was heb ik grenen lijsten op de voorkant van het multiplex gemaakt als afwerking.
Daarna alle laderails erin gemaakt op de juiste afstand.
De onderste 4 lades hebben een mds laag waar gaten in komen voor alle frees bits.
De bovenste 2 lades worden gewone lades voor spullen en gereedschap.
Daarna heb ik het deurtje gemaakt en de lade frontjes welke er nu los voorstaan. (et lijkt wel een konijnenhok
)De deur gemonteerd met ook weer 3d geprinte scharnieren.
Spijker als scharnierpen.
meteen de rand achter het deurtje gemaakt en een magneetsluiting erop.
En de schakelaar voor het licht geïnstalleerd dat als ik de deur open doe het licht aangaat.
Laatst bewerkt:
Verschrikkelijk gaaf
Wat ontzettend fijn als je zelf dingen kunt 3D printen.
En prachtig project dit!!
Succes verder!
Grtz,
Atmoz
Wat ontzettend fijn als je zelf dingen kunt 3D printen.
En prachtig project dit!!
Succes verder!
Grtz,
Atmoz
