Tuin-elektra vraagje schakeling

mk23

Post veel
12 okt 2016
1.166
203
omgeving Rotterdam
Waarom monteer je het relais niet gewoon op de din rail van de meterkaste en gaat dan met 4 buitenkabels in 3x2,5m2 naar de kruipruimte en door naar de veranda? Dat scheelt je veel geknoei onder de vloer. En moet je ook niet met een lan kabel naar je Shelley??
Nou weet ik niet wat je in op de veranda wilt doen, maar zelfs een elektrische BBQ kan nog op een 1,5mm2 kabel.
Maar goed, ik ben ook bezig om het e.e.a. op te waarderen van 1,5mm2 naar 2,5mm2 in de garage. Niet omdat het moet, maar omdat ik het liever allemaal wat robuuster heb.

Voor het aansturen van dit alles kan ik je deze van harte aanbevelen: HAshop Intel MiniPC Celeron Home Assistant geïnstalleerd - HAshop.nl. Toen ik op zoek was, kreeg ik hier het advies om geen Raspberry PI te nemen, want die zijn bij lange na niet zo stabiel en ik wilde absoluut geen knutseloplossing. Geen moment spijt van gehad. Systeem is stap voor stap zwaarder belast met zaken die ik nooit via de HUE app had kunnen doen.
Homey was ook een optie, maar is niet open source en de community voor HA brengt maandelijks updates met nieuwe features uit.

Ik heb al mijn HUE/zigbee nu op deze mini pc draaien, met allerhande sensoren, schakelaars, verbruiksmeters, etc en de feed van de IP Camera's komt ook binnen. De Hue bridge is naar mijn schoonouders, die er heel blij mee waren:)
Stuur maar een PM als je specifieke vragen hebt.

Laatst bewerkt:

mroden

Actieve deelnemer
13 feb 2013
136
26
Rotterdam Ommoord
Waarom monteer je het relais niet gewoon op de din rail van de meterkaste en gaat dan met 4 buitenkabels in 3x2,5m2 naar de kruipruimte en door naar de veranda? Dat scheelt je veel geknoei onder de vloer. En moet je ook niet met een lan kabel naar je Shelley??
Dat zou nog wel een oplossingsrichting zijn. Een paar extra draden maar inderdaad wel alles bij elkaar en bovengronds. Ik ga 't eens onderzoeken! De LAN kabel is niet vereist, de module is voorzien van bluetooth en wifi.
Nou weet ik niet wat je in op de veranda wilt doen, maar zelfs een elektrische BBQ kan nog op een 1,5mm2 kabel.
Maar goed, ik ben ook bezig om het e.e.a. op te waarderen van 1,5mm2 naar 2,5mm2 in de garage. Niet omdat het moet, maar omdat ik het liever allemaal wat robuuster heb.
Op de stopcontactengroep wil ik een stofzuiger a 1200W + zaagtafel a 2300W kunnen aansluiten. Dan wordt 1.5mm2 toch wat krap. Daarnaast enig vermogensverlies over langere lengtes. De verlichtingsgroepen worden veel minder belast, maar het was 5x1.5mm2 of 5x2.5mm2.

Voor de hubs en bridges kom ik tzt wel via PM in de lucht.




mk23

Post veel
12 okt 2016
1.166
203
omgeving Rotterdam
Als ik thuis de keus heb, dan kies ik altijd eerst voor bedraad. Het is allemaal net wat stabieler en is minder gevoelig voor storingen.

Overweeg ook om je ZIGBEE aan een "eigen" WIFI netwerk te hangen, mijn KPN router heeft die mogelijkheid sinds de laatste firmware eindelijk ook gekregen.

1,5mm2 is voor de verlichting naar de veranda voldoende lijkt me, voor zaagtafel kun je misschien beter naar 2,5mm2 gaan, al zijn je verliezen voor de vermogens die we normaal gebruiken verwaarloosbaar als je eraan zou rekenen.


Wim Kluck

Oud hout
28 feb 2010
8.372
1.457
Gaanderen
Even over de dikte van de kabels. Ga niet dunner omdat het kan en mag. Ik heb jaren geleden een rondleiding gehad in de fabriek van Draka. Ze waren bezig met testen van huisinstallaties. Alhoewel de testen waren al klaar. De belangrijkste conclusie was dat met VD draad van 6mm2 een enorme energie besparing bereikt wordt. Ze kregen het alleen niet in bij de installateurs. Ja dan moet het wel kunnen en willen verkopen naar je klanten. Laat niet onverlet dat er bij 6 mm2 door leidingen nog wel wat andere problemen te voorschijn komen.
Krijg het maar eens in een schakelaar. Maar toch als ik me het goed herinner toch iets van 20% minder verliezen. Zwaar belasten van dunne kabel geeft een behoorlijk verlies.


mroden

Actieve deelnemer
13 feb 2013
136
26
Rotterdam Ommoord
Ik heb de keus voor het eerste stuk 4mm2 gemaakt vanwege mogelijke verliezen. Afstand meterkast naar verste stopcontact is ca 70m, alleen werd een 5x4mm2 kabel langs de schutting te stug, onhandig en duur om door de volledige tuin te trekken.

De rest pak ik in/rondom huis altijd 2.5mm2. Dan weet ik dat ik er zonder problemen 16A aan kan hangen en zit ik niet met nog meer voorraad in verschillende diameters.


handig18

Oud hout
17 feb 2013
2.732
762
Oss
Normaal is voor het 16 amp net 2,5mm2. Alleen de schakeldraad van schakelaar naar verlichting/lamp is 1,5mm2


Wim Kluck

Oud hout
28 feb 2010
8.372
1.457
Gaanderen
Even over de dikte van de kabels. Ga niet dunner omdat het kan en mag. Ik heb jaren geleden een rondleiding gehad in de fabriek van Draka. Ze waren bezig met testen van huisinstallaties. Alhoewel de testen waren al klaar. De belangrijkste conclusie was dat met VD draad van 6mm2 een enorme energie besparing bereikt wordt. Ze kregen het alleen niet in bij de installateurs. Ja dan moet het wel kunnen en willen verkopen naar je klanten. Laat niet onverlet dat er bij 6 mm2 door leidingen nog wel wat andere problemen te voorschijn komen.
Krijg het maar eens in een schakelaar. Maar toch als ik me het goed herinner toch iets van 20% minder verliezen. Zwaar belasten van dunne kabel geeft een behoorlijk verlies.
Ik moet dit bericht toch even corrigeren.
Bij 16a 60% minder verlies. Ja dat lijkt veel maar even ter verduidelijking.Als je bij 2.5 mm2 240v 16a verbruikt dan heb je bij 30 meter ruim 5 % verlies gebruik je 6 mm2 dan heb je 60 % minder verlies maar dit is dus 3 % van je gebruik. Bij lagere verbruiken dalen de verliezen aanzienlijk en heb je dus minder voordeel.
Toch had ik dit wel paraat willen hebben bij het installeren van mijn zonnepanelen. Daar zie ik dus wel een voordeel in een dikkere kabel.


thomasz

Post veel
11 apr 2015
1.266
488
Omgeving Leiden

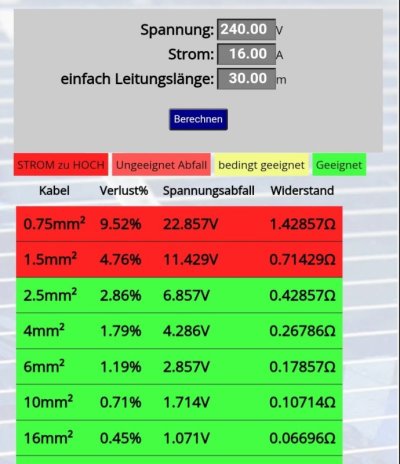

Hierbij een screenshot van het Duitse rekenprogrammaatje.
Bij 240 V en 16 A 30 meter en 2,5 mm2 zit je nog niet aan de 3% verlies, bij 6mm2 iets meer dan 1%.
Daarbij wordt wel uitgegaan van zuiver koper met een soortelijke weerstand van 0,0175 ohm m/mm2
