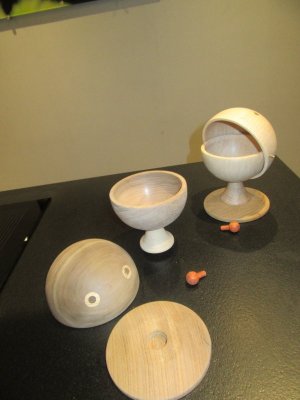

Smaley in de vorm van een snoepdoos.

[sirjacobsd]

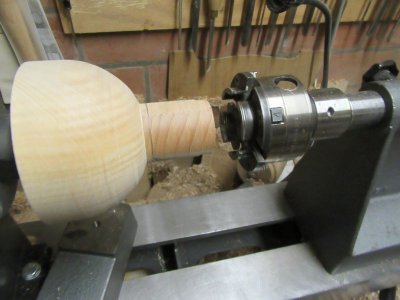

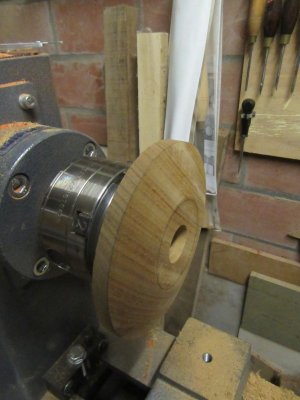

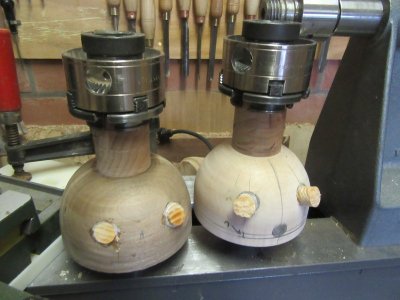

Klaukop met speciaal meedraaiende MK2 draadkop plaatsen in de rechter schuifbare blok.

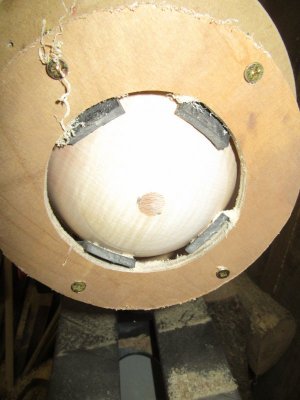

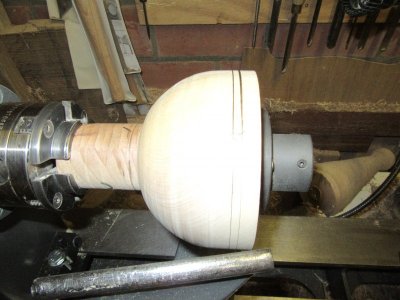

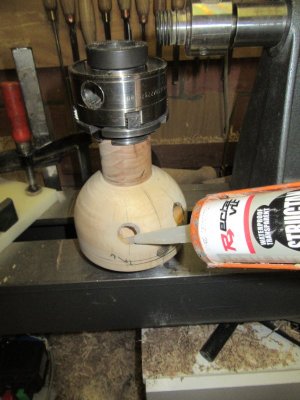

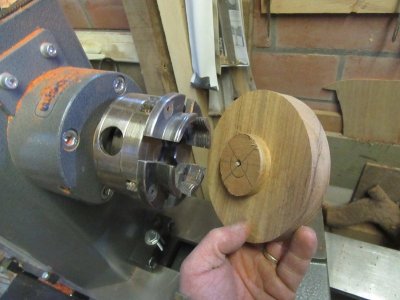

De klauwkop opspannen aan het opgelijmde beuken reststukje.

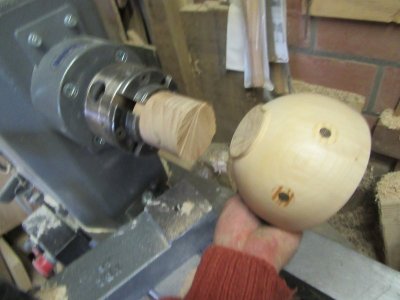

Het geheel uit de draaibank halen en omgekeerd plaatsen in de draaibank.

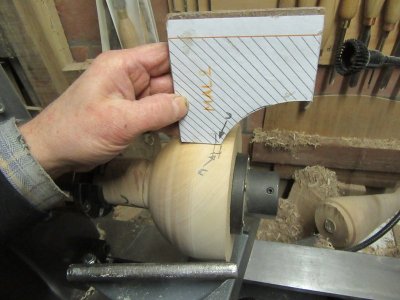

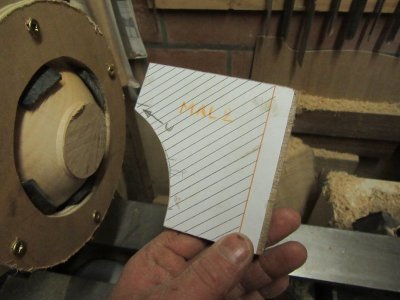

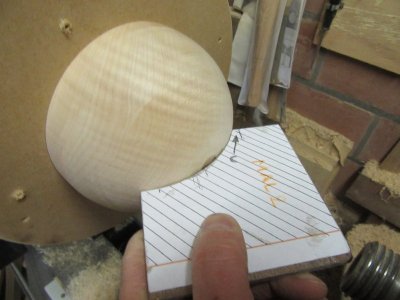

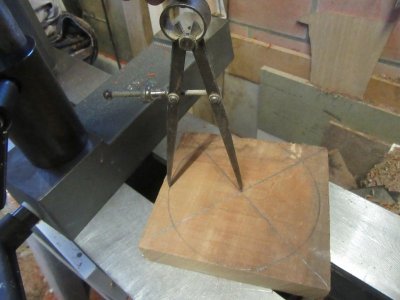

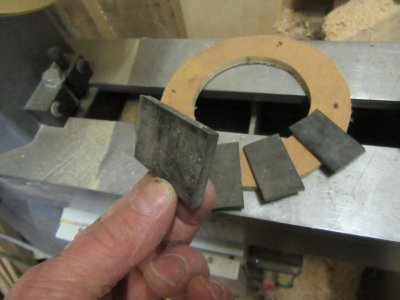

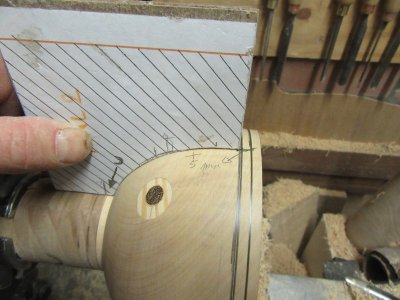

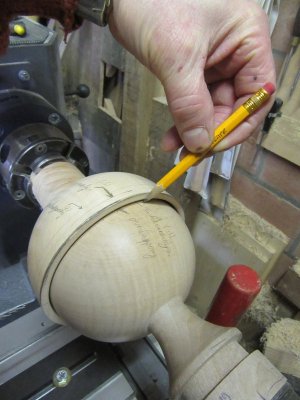

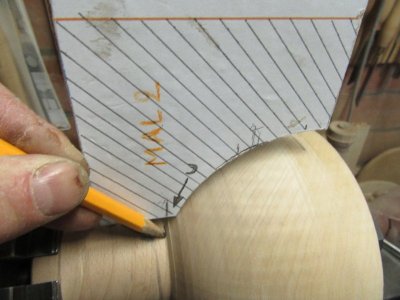

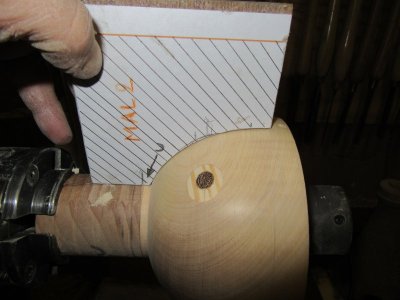

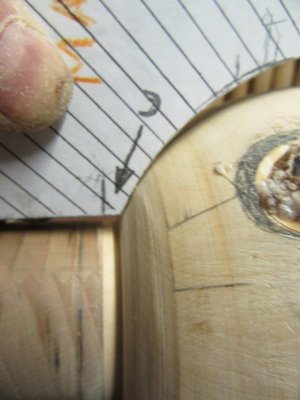

Via het malletje de hoogte van de halve bol aftekenen. Er moet wel rekening gehouden worden met het deel dat rond moet komen aan het opgelijmde beuken reststukje (C).
Dit is een 5-tal mm.

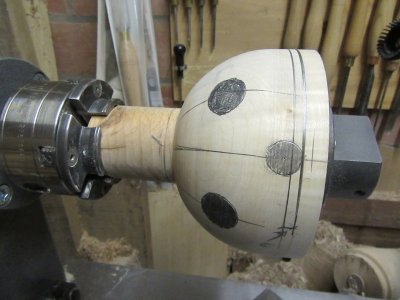

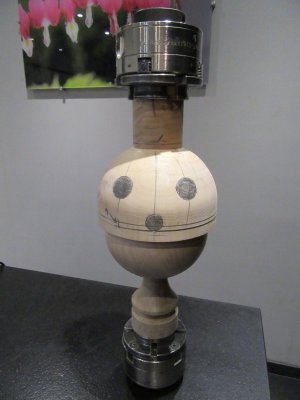

De plaats van de ogen bepalen aan de hand van het 24-delige blokkeringssysteem dat aanwezig is op mijn draaibank.

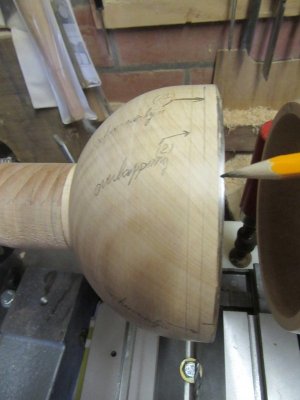

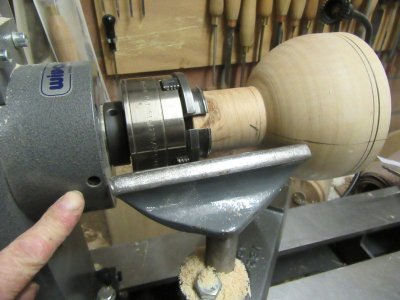

Via de leunspaan werd er een aslijn getekend om daarna de plaatsbepaling van de ogen te doen met het blokkeringssysteem.


Eventjes kijken met het andere daal die al gedraaid werd.
Met goedkeuring van mijn vrouwtje kon ik verder aan de slag gaan.

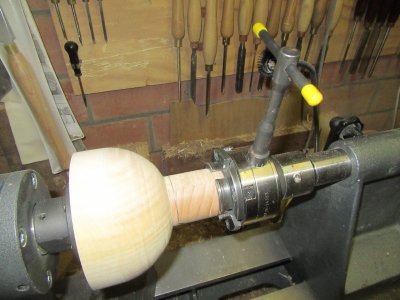

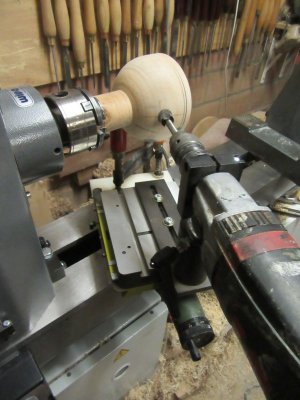

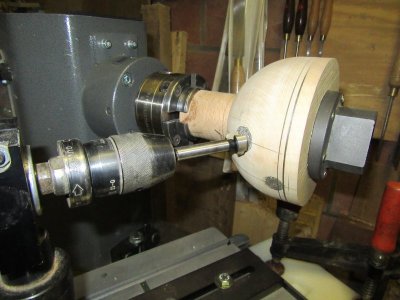

Boorsysteem op de draaibank plaatsen.


Het ganse traject qua bren van de gaten heb ik gefilmd, maar moet nog verwerkt worden tot één geheel.
Dit plaats ik morgen op het forum.



[Wimmel]

Het begint gelijk te spreken nu!



[sirjacobsd]

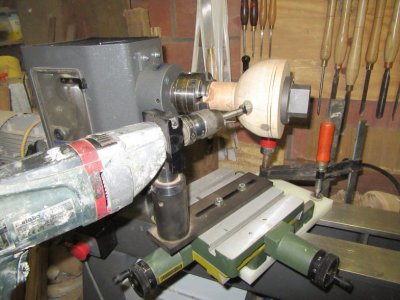

Hier het filmpje wat betreft de oogbollen boren via een boortafeltje met handboormachine geplaatst op de houtdraaibank.

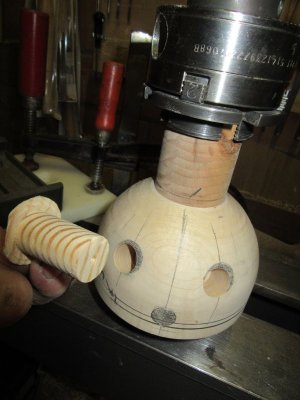

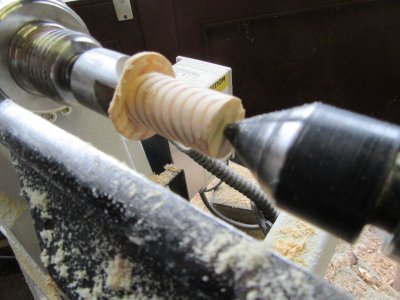

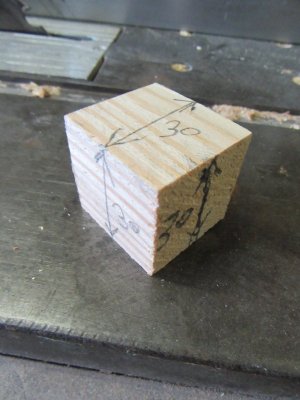

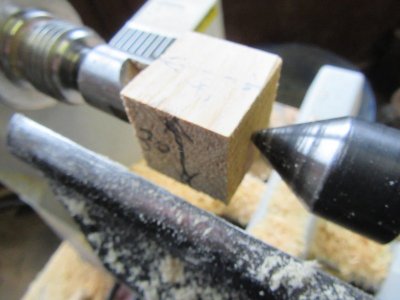

Na het boren werden houten cilindertjes gedraaid in yellow pine die de oogbollen moeten vormen.
Ik heb kopshout gedraaid zodanig dat er langshout zichtbaar is bij de verlijming.

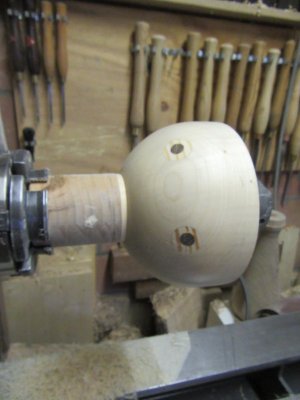

Na de uitharding van de lijm werden de pupillen geboord op dezelfde manier zoals de oogbollen.
De oogbollen heb ik eerst handmatig brut bij gesneden.

Pupillen gedraaid uit stukje muteyne en ingelijmd.



[sirjacobsd]

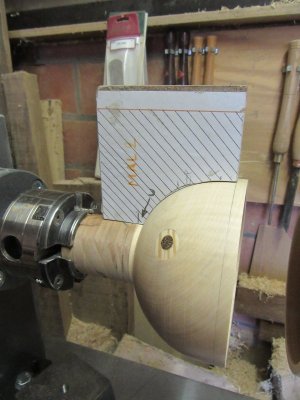

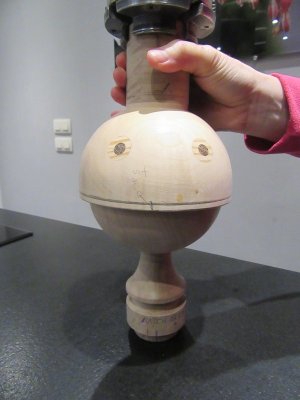

De buitenkant van de halve bol met ogen perfect op afmetingen draaien volgens het malletje.

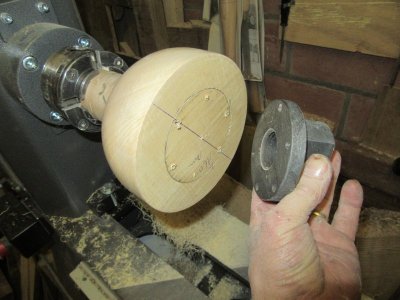

Vaste flens afschroeven.

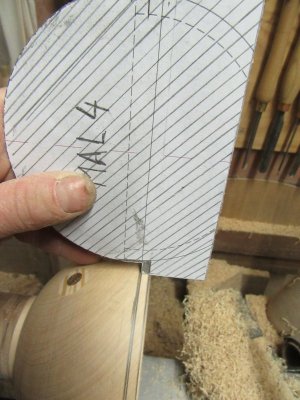

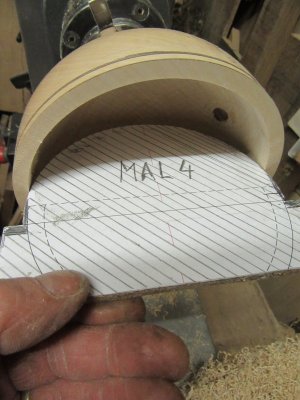

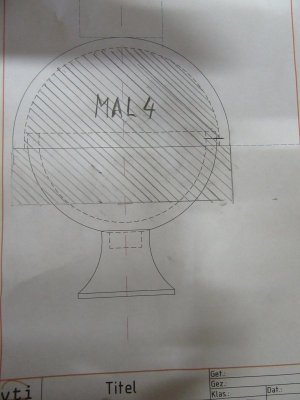

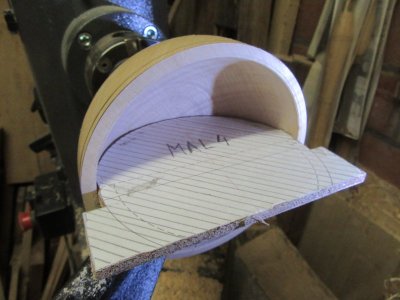

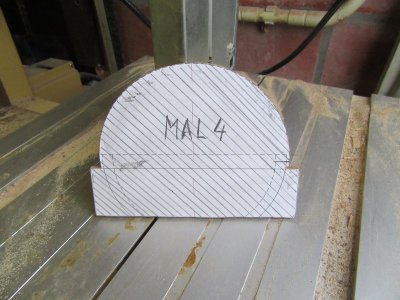

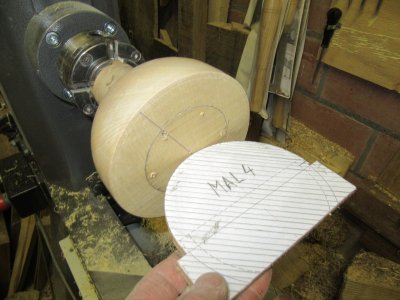

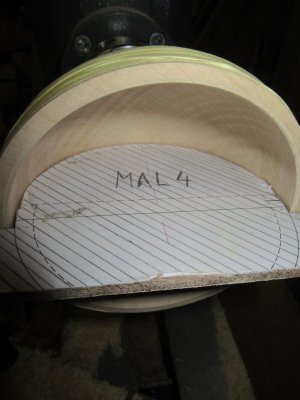

Een 4de malletje maken om de binnenkant van de bovenste halve bol te kunnen draaien.


De binnenkant van de halve bol wat brut uithollen.


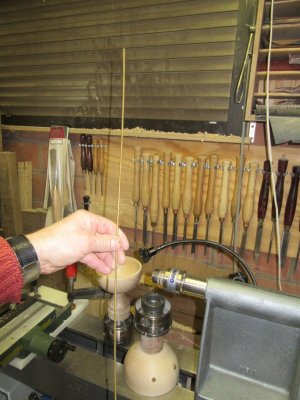

De hoogte van de halve bol aanzetten plus nog een 5-tal mm extra hot voor het scharnierpunt.

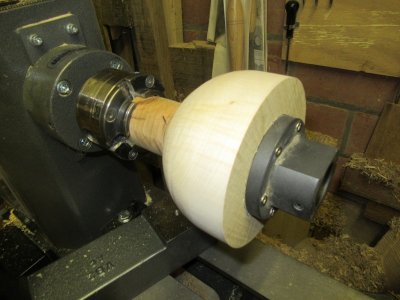

Halve bol vlak/op lengte draaien.


Malletje aanpassen door het extra hout voor het scharnierpunt.

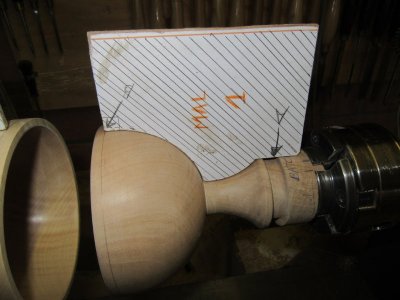

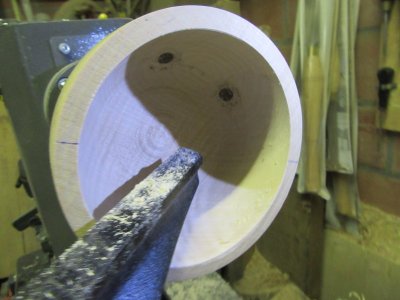

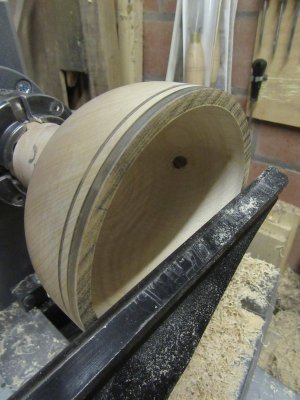

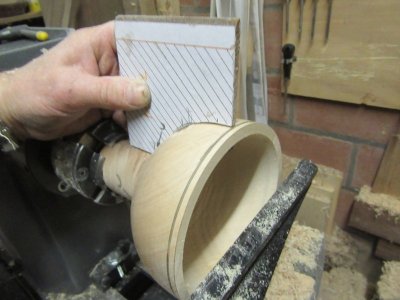

De uitholling nu perfect draaien volgens het malletje en weer tijdig controle uitvoeren.

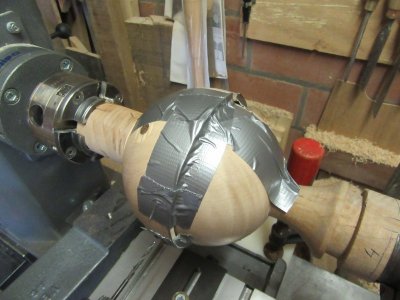

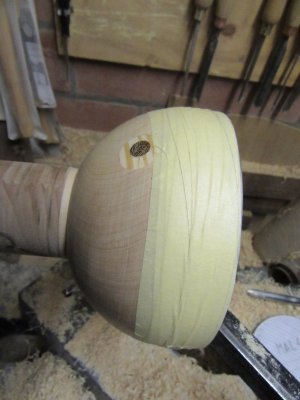

Voor de zekerheid heb ik wat kleefband aan de buitenkant gedaan om het springen te vermijden.

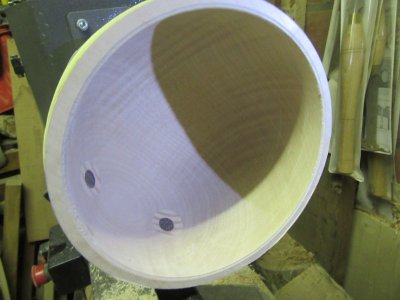

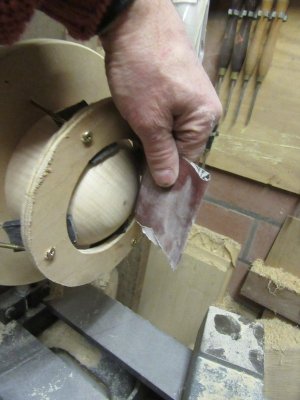

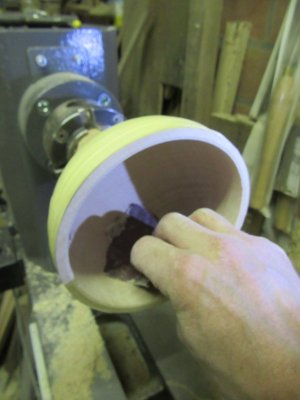

Binnenkant schuren tot korrel 400.

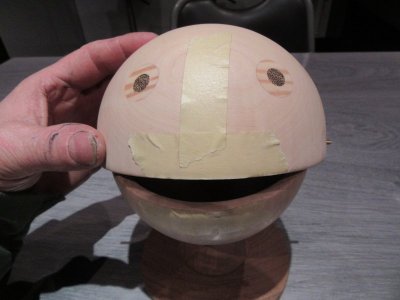

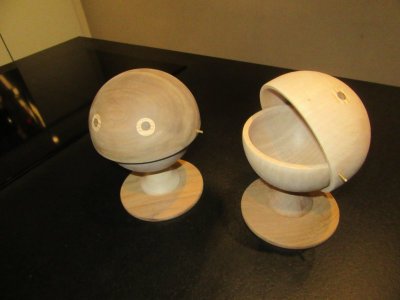

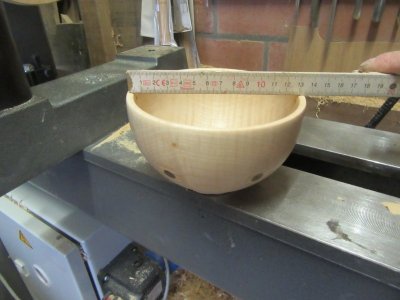

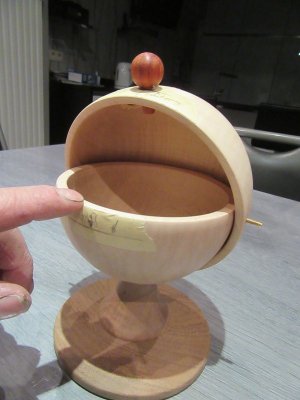

Dit is het voorlopige resultaat van één smaley.
De andere moet ik nog draaien.


Er komt zo spoedig mogelijk een update van de rest.



[Wimmel]

Chirurgische precisie, kenmerk van uw werk heer Jacobs .



[sirjacobsd]

Weer wat tijd gevonden om een volgende update te plaatsen.

Het was vandaag een spannende dag om het scharniersysteem toe te passen op één van de smaleys.
Het is zo een nauwkeurig werkje waarvan niets fout mag gaan.

Hier mijn bewerkingen.

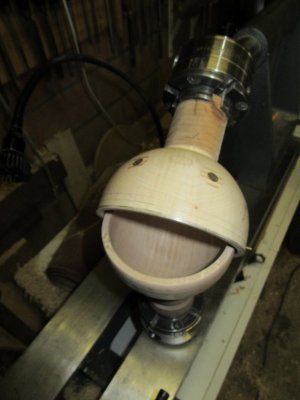

Zowel het bovendeel als het onderdeel werd op de draaibank geplaatst.
Het bovendeel zit links.

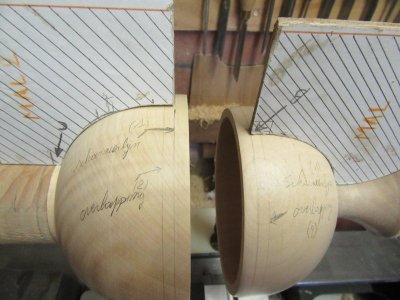

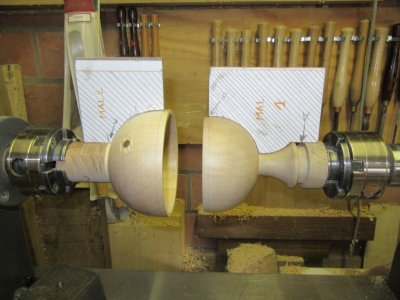

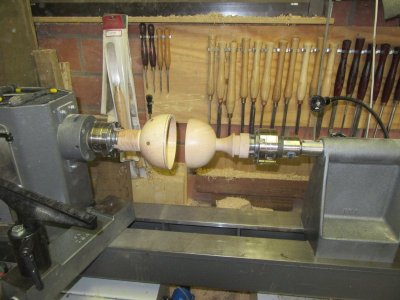

Malletje 1 en 2 eens presenteren om er de lengte/hoogte van de halve bollen op te plaatsen.


De overlapping van beide stukken aanzetten.

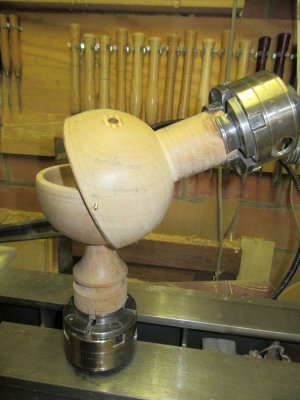

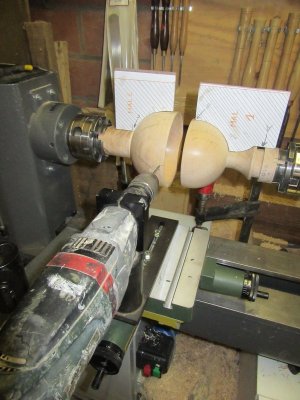

Boormachine met boortafeltje monteren op de draaibank en centerpunt bepalen via mijn 24-delig blokkeringssysteem.

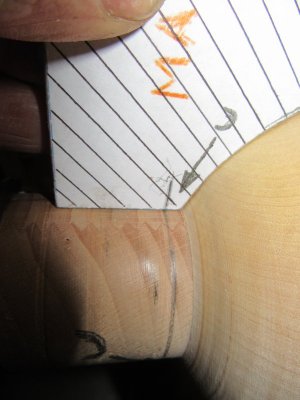

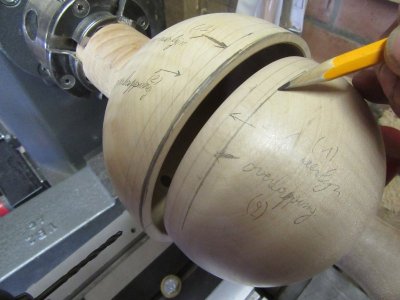

Het overtollige gedeelte dat over de overlappingslijn licht aanduiden om later weg te draaien plus het overtollige gedeelte aanduiden op het onderste deel van de smaley.


De 2 halve bollen in elkaar steken tot aan de afgetekende lijnen.

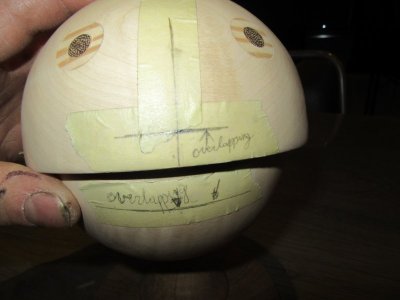

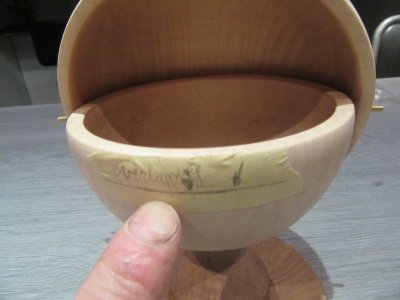

De 2 delen met kleefband aan elkaar vast maken om het verschuiven tijdens het boren te vermijden.



[sirjacobsd]

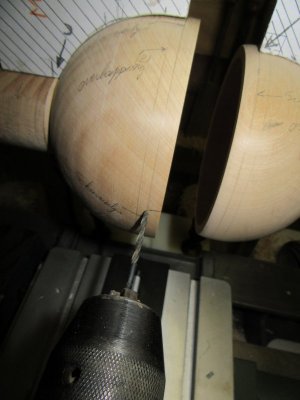

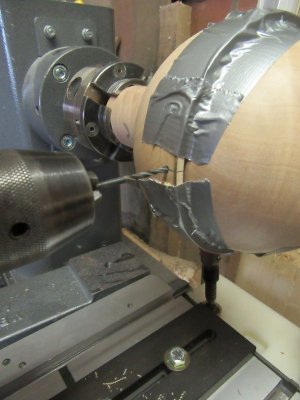

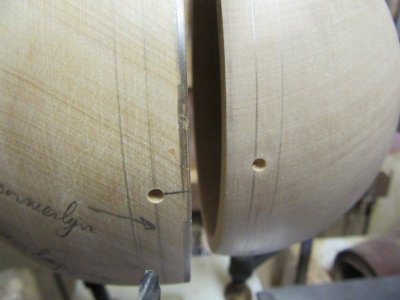

Gaatjes boren van 3 mm.
De gaatjes in de binnenste halve bol mogen niet doorgeboord worden zodanig dat de asjes niet zichtbaar worden langs de binnenkant.

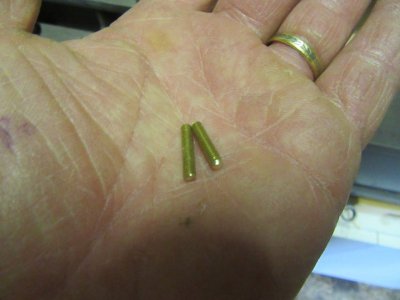

Hier het M3 koperen draadstangetje die dienst zal doen voor de scharnierpunten.


De 2 delen eens in elkaar steken met de asjes.


De buitenkant van het bovenste deel smaley schuren tot korrel 400.

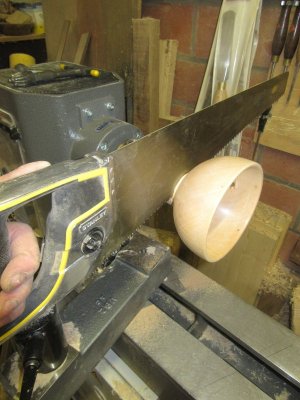

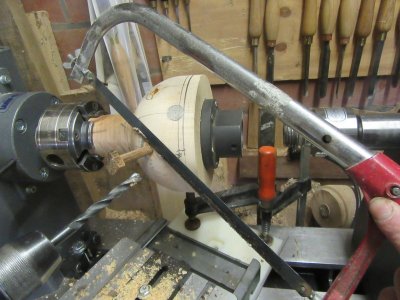

Het gedraaide gedeelte van het verloren hou afzagen met de hand.



[Lars.]

Zeer mooi gemaakt en gedocumenteerd!De manier waarop het scharniert is erg leuk verzonnen



[sirjacobsd]

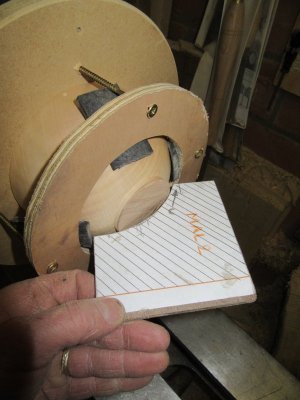

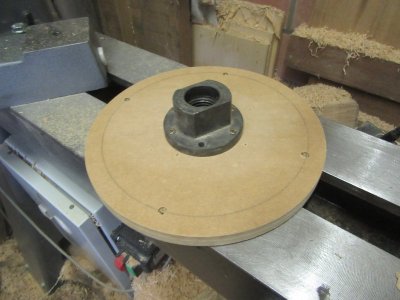

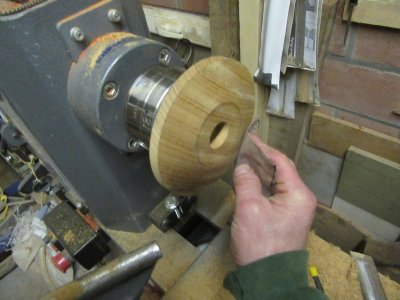

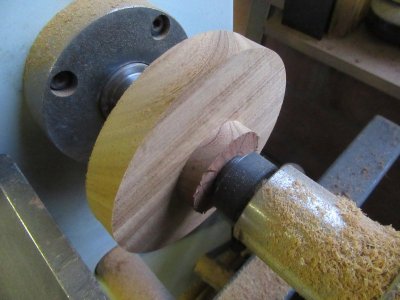

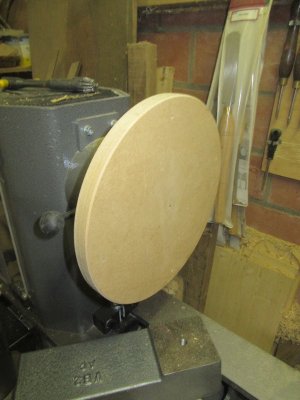

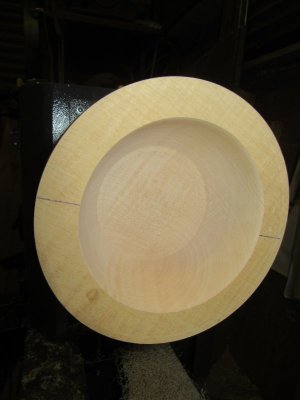

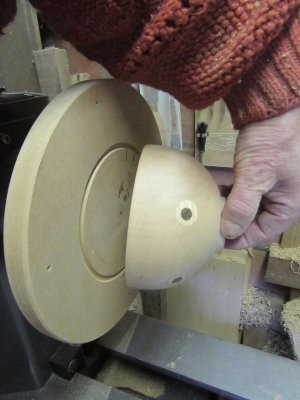

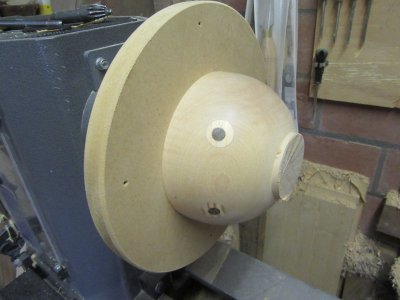

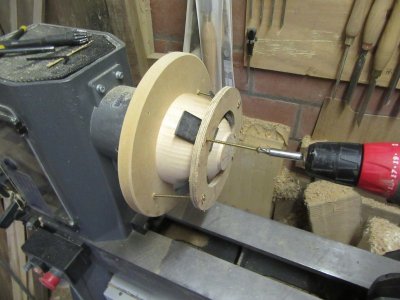

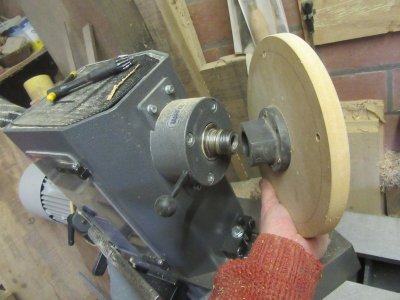

Een restje mdf en een vaste flens op de draaibank plaatsen om de buitenkant mooi rond te kunnen draaien.

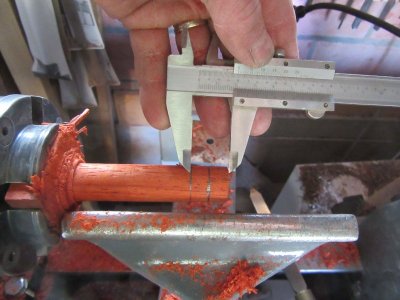

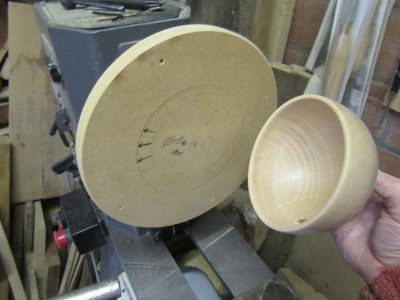

De buiten diameter van het bovenste deel smaley opmeten en plaatsen op overbrengen op de mdf.


Een groefje in de mdf draaien om het werkstuk erin te kunnen plaatsen.

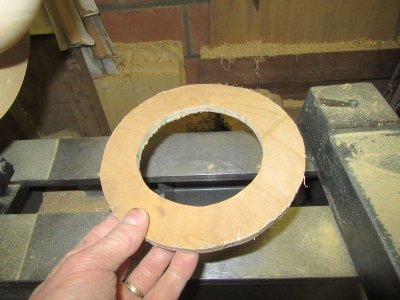

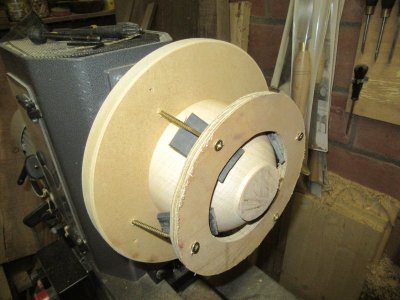

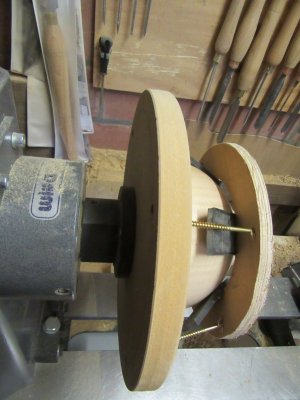

Een ring in uit een restje multiplex maken om het wet werkstuk vast te houden.


Ring met rubbers ertussen schroeven aan het mdf-plaatjes

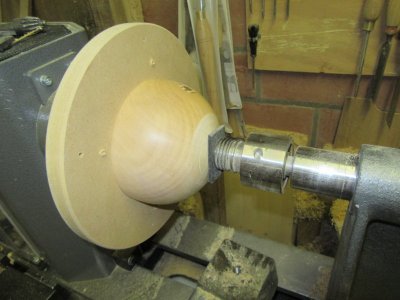

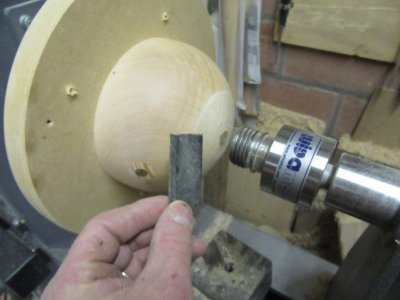

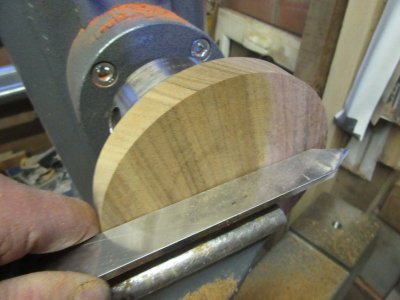

Laatste deeltje ronddraaien via het eerder gebruikte malletje.
Hiervan is de boogvorm hetzelfde.

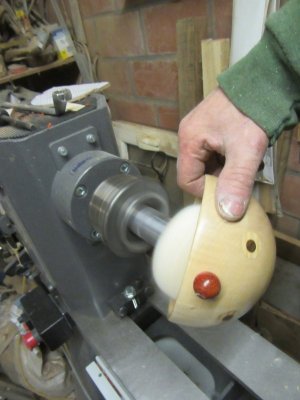

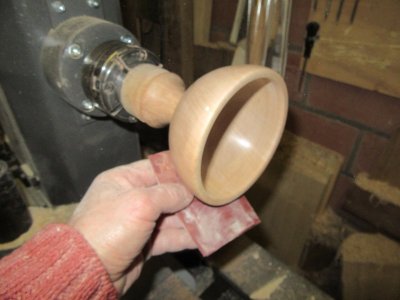

Ring afnemen en een rubbertje plaatsen tussen het meedraaiende asgedeelte en het werkstuk om de vloeiende vorm beter te kunnen draaien.

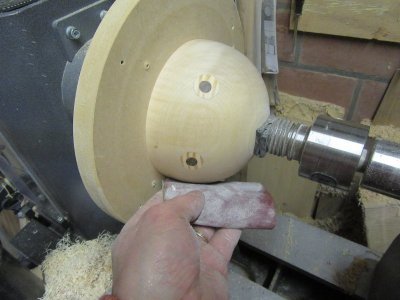

Het geheel schuren tot korrel 400.



[sirjacobsd]

Hier nog een filmpje van het scharnier, maar het is een voorlopige test zonder de siermoertjes eraan aan de buitenkant.
Dit zal binnenkort volgen.

Nu ga ik mijn 2de smaley draaien alvorens ik nog een update zal plaatsen. Dit zal ik weer zo spoedig mogelijk doen.



[Lars.]

Lijkt wel een beetje op een pacman! Ziet er prachtig uit!



[Wimmel]

Het begint alweer leuk vorm te krijgen en de kiepelmethode is erg soepel Didier, ik blijf benieuwd .



[sirjacobsd]

Na een lange tijd stil te liggen qua houtdraaien ben ik er uiteindelijk weer eens aan de slag gegaan om verder te doen aan mijn smaleys.
Vandaag werd het bovenste deel van de tweed smaley gedraaid waarvan de scharnierpunten ook gedaan werden. De neusjes en voetje waarop de smaleys moeten vast staan werden eveneens gemaakt.

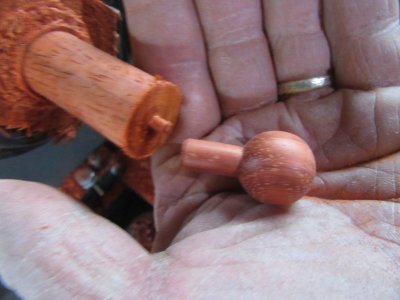

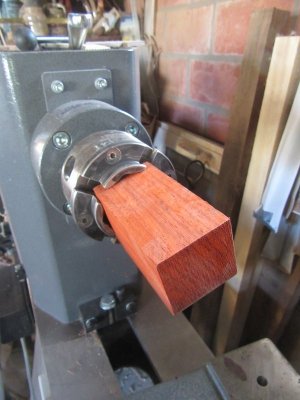

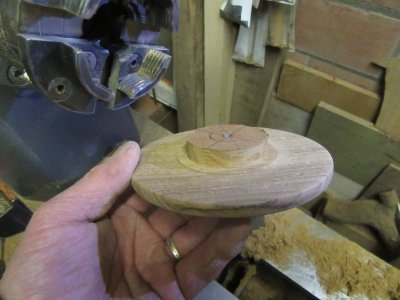

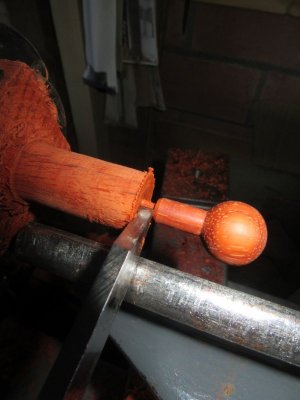

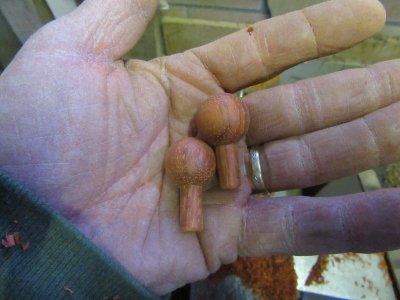

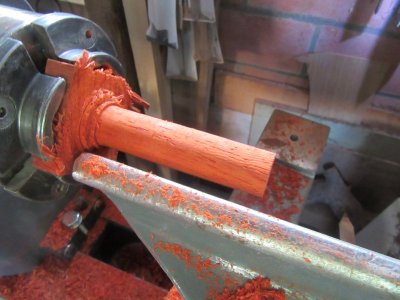

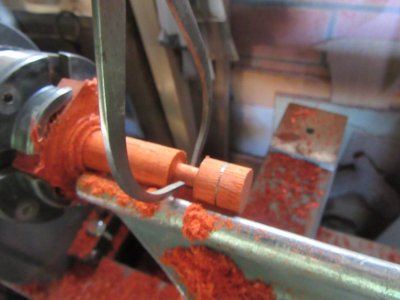

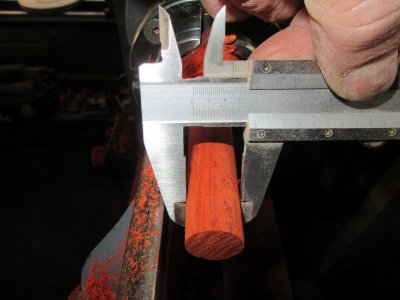

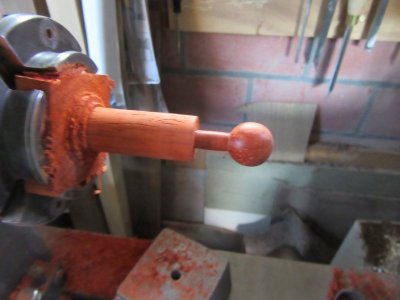

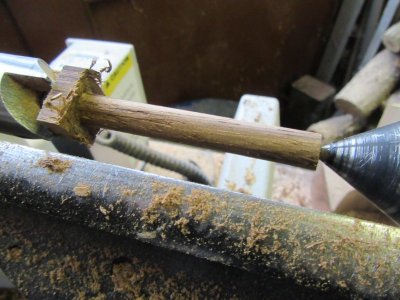

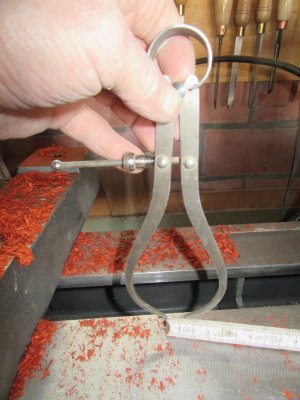

Hier het maken van de neusjes uit padoek.



[sirjacobsd]

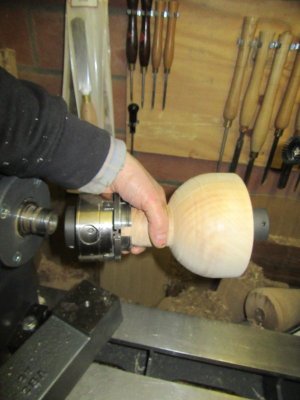

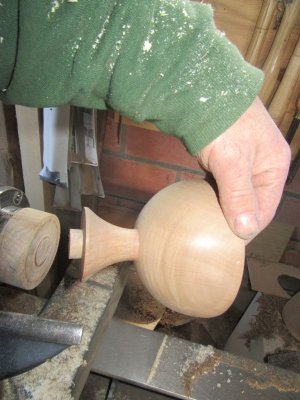

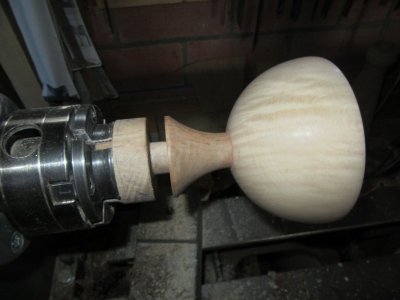

Een deugeltje(s) draaien aan de voet van het onderste deel smaley.

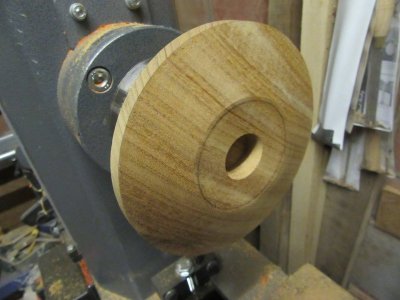

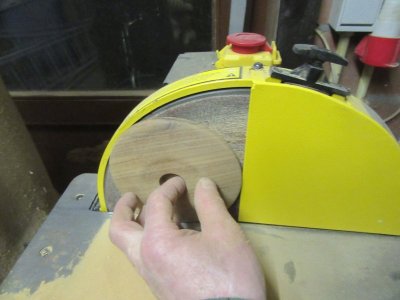

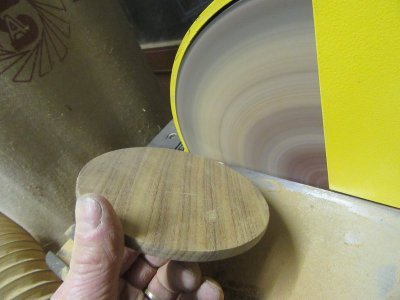

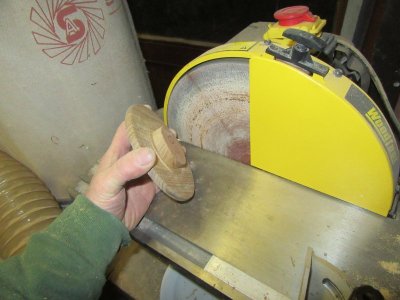

De voetjes waarop de smaleys komen op te staan.
De houtsoortkeuze is afrormosia.
Ze hebben ongeveer een diameter van 130 mm op een dikte van 18 mm.



[sirjacobsd]

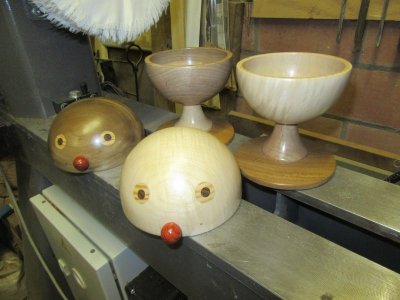

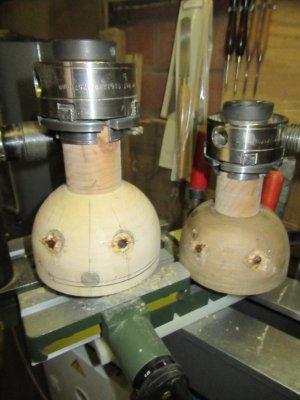

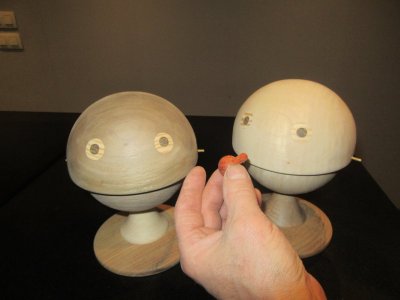

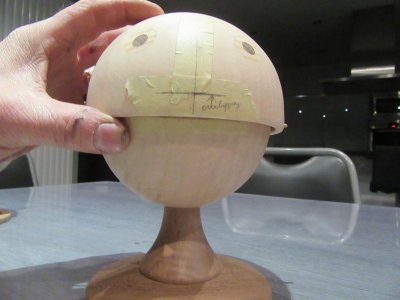

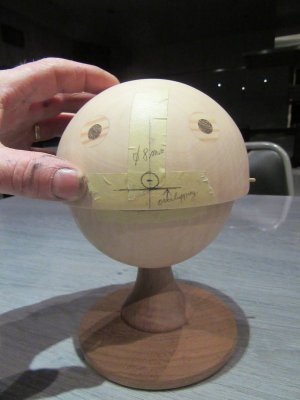

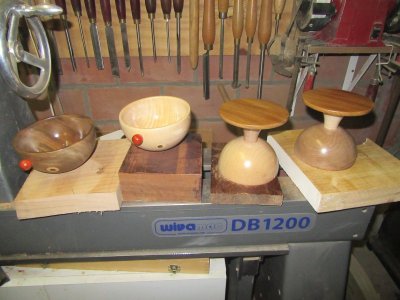

De voorlopige stand van zaken waarvan de onderdelen eens samen zitten.



[Wimmel]

Bedankt voor de nieuwe update Didier, de 2 mannekes brengen me aan het lachen zoals ze me aan zitten te staren .

Lekker topic weer zo!



[sirjacobsd]

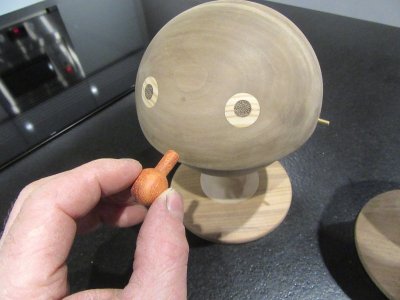

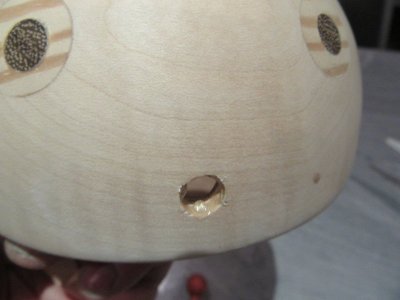

De gaatjes van de neuzen werden op de smaleys geplaatst.
Het aftekenen was niet zo simpel aangezien dat 2 delen perfect moet overlappen.

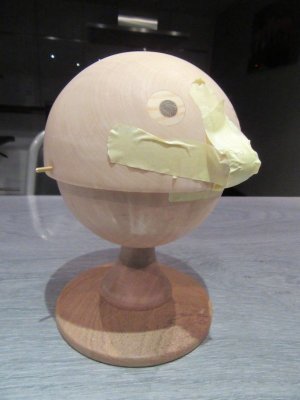

Eerst kleefband opkleven aangezien het geheel al is opgeschuurd tot korrel 400.

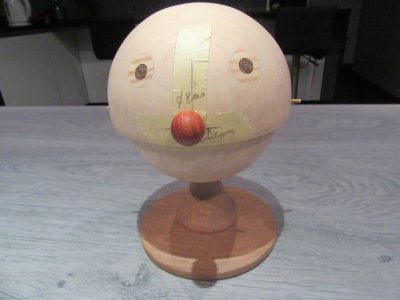

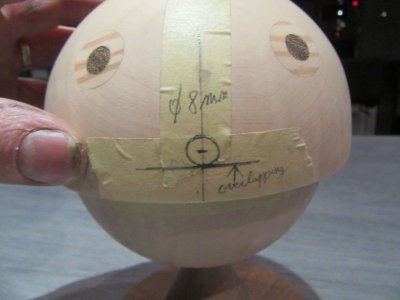

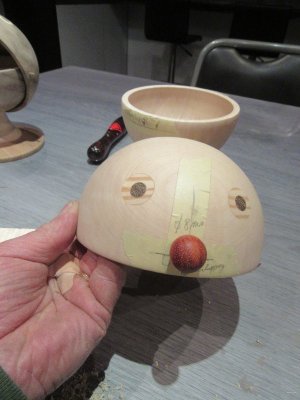

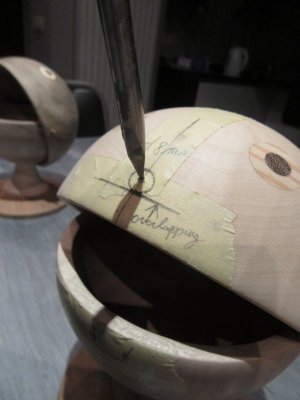

De overlapping op de beide stukken plaatsen en de middenafstand bepalen tussen de ogen om de neus correct te krijgen.

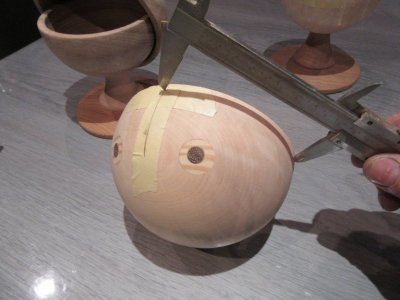

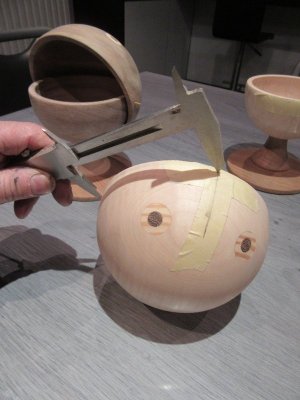

Dit werd bepaald met mijn schuifmaat via de geboorde scharniergaatjes.



Gaatje die geboord moet worden is diameter 8 mm. Daarvan moet de helft (4 mm) hoger staan tegenover de overlappingslijn.
Zo kan het uitstekende gedeelte langs de binnenkant de aanslag worden op de bovenrand van de onderste halve bol.


Gaatje priemen.

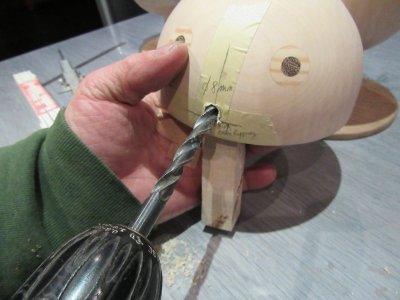

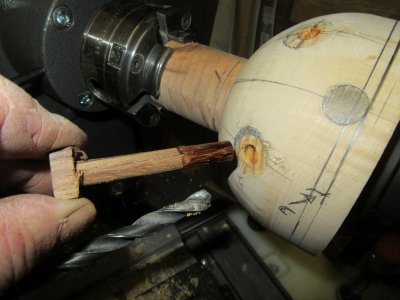

Gaatje boren van diameter 8 mm en een houtrestje langs de binnenkant houden om brokken te vermijden als de boor er door komt.



[sirjacobsd]

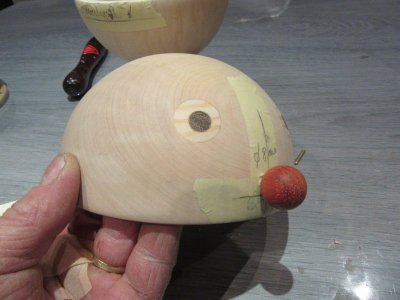

Neusje eventjes erin plaatsen.

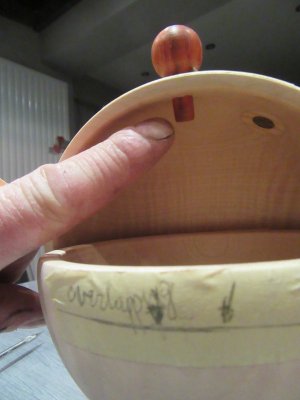

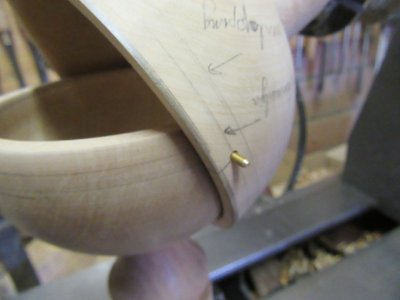

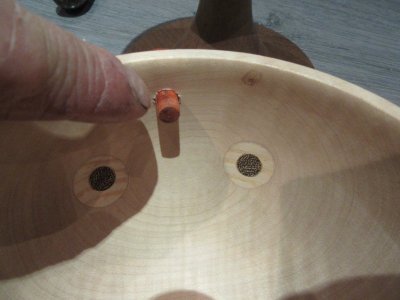

Scharnierpuntjes voorlopig insteken en testen op de aanslag.


Neusje erin lijmen en via kleefband wat opspannen.



[sirjacobsd]

Na het inboren en inlijmen van de neuzen zijn we bijna aan het einde van het project.

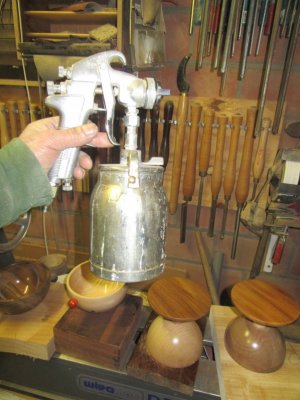

Er werd een laag poriënvuller via de spuitpistool opgeplaatst.

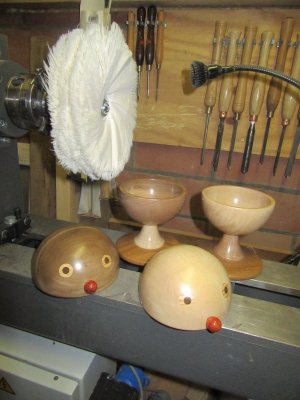

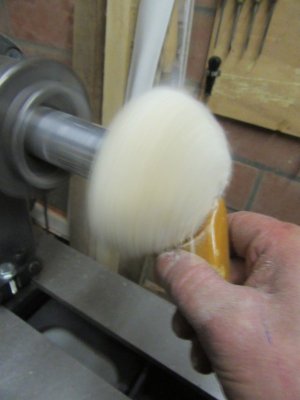

Daarna via de polijstborstels een afwerking opzetten met carnaubawas.


Nu nog volledig samen schroeven tot één geheel, maar dat is voor morgen.



[eug3ne]

gezellig stelletje zo samen!
