Seizoentool Winter (metaal)

[littleart]

Hey,

ik kan vh weekend wel ff wat tekenen.
parallel geleiders toch?
Uitgaande van een festool geleide rail, andere merken/maarvoeringen kan uiteraard ook maar ff een schetsje pb'en dan koppelstukken en aanslagen kan ik evt laten printen in abs (prototype )

Ff lopen snuffelen naar alu profiel en kiek
http://www.spanpartner.nl/nl/nl/producten/aluminium_profielen#anchor:40mm
Ipv incra moneywize mss goedkoper

Grtzz m



[Spaander]

Hey,
ik kan vh weekend wel ff wat tekenen.
parallel geleiders toch?
Uitgaande van een festool geleide rail, andere merken/maarvoeringen kan uiteraard ook maar ff een schetsje pb'en dan koppelstukken en aanslagen kan ik evt laten printen in abs (prototype )

Ff lopen snuffelen naar alu profiel en kiek
http://www.spanpartner.nl/nl/nl/producten/aluminium_profielen#anchor:40mm
Ipv incra moneywize mss goedkoper Grtzz m

H,
Fn m t lzn
thks Mvg,.



[Hiertebreeddaartelang]

Op pinterest zie ik geregeld parallelaanslagen op basis van dubbele T-tracks
url

(http://www.gereedschappro.nl/overig/t-track-plus-dubbele-t-rail-122cm-metrisch/1686). 1.22m lang en kan een schaalverdeling op. Voor de stops gebruiken ze flipstops die op de rail kunnen klemmen en een knuckle clamp om de T-tracks weer op de Festool Rail te zetten.



[rmenkveld]

H,
Fn m t lzn
thks Mvg,.

"Waar gehakt wordt,vallen spaanders" en klinkers in jouw geval



[littleart]

Heeft iemand de exacte maatvoering van die incra dingen?
Lengte breedte hoogte wanddikte



[SereN]

Heeft iemand de exacte maatvoering van die incra dingen?
Lengte breedte hoogte wanddikte

Zie mijn post #41.



[cverkooyen]

Kunnen we sowieso wel iets beters / goedkopers maken dan bijvoorbeeld de Thingiverse oplossing? Moeten we het in dit geval niet gewoon hebben van de bulk inkoop en kiezen voor bijvoorbeeld die Thingiverse oplossing?



[littleart]

Gezien we 2 linealen moeten hebben zie ik daar ook een kans voor bv een gatenreeks. Iets kan maar dubbele functies hebben.... meer input welkom



[SereN]

Gezien we 2 linealen moeten hebben zie ik daar ook een kans voor bv een gatenreeks. Iets kan maar dubbele functies hebben.... meer input welkom

Wat bedoel je? Iets van LR32 functionaliteit?



[littleart]

Bijvoorbeeld ja,
Serena #41 post kan ikkes nie vinden nie Hebbie een link?



[SereN]

Deze thread, pag 5: http://www.woodworking.nl/showthread.php?19774-Seizoentool-Winter-(metaal)/page5

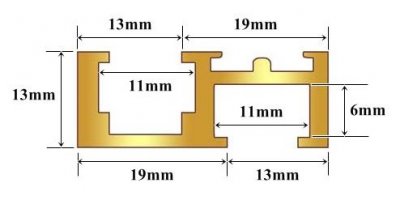

Afmetingen Incra T-track plus profiel: 31,75 x 12,7mm (1-1/4" x 1/2")

let op: die metrische omvorming op de afbeelding is sterk afgerond. In het achterhoofd houdenndat het origineel imperiaal is.



[littleart]

Vraag ik me in ene af , die spaceshuttle 's waren die metrisch of imperish. ..... pfffff



[L.N.]

Hebben jullie wat aan deze Sketchup-tekening? Wel de maten controleren! Ik heb deze gebruikt in een tekening, maar daar waren de afmetingen niet van belang, dus ik heb ze niet gecheckt.

Hier is het model te downloaden: klik.



[littleart]

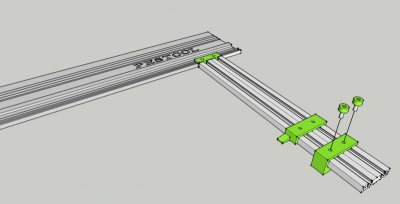

zo iets?
uitgaande van bestaande profielen en een eventuele nabewerking voor extra functies. profielen zijn koppelbaar 800mm lijkt me een mooie maat.
schaal wordt opgeplakt en voor onze belgische vrienden aangekleeft
koppelstukken en aanslagen worden geprint

dat plaats snelle reactie,...ik doe niets gehaast!!!!!!



[Den Deze]

Interesse in de freesmal en de geleiders!



[vanhaag]

Ook ik ben geinterreseerd in freesmal en geleiders!



[Hiertebreeddaartelang]

Ik ook maar dan.



[Nico Kliko]

We gaan dus voor de parallel geleiders! Freesmal is wellicht een idee voor de lente-tool
Ik zal een nieuw topic maken waar mensen als het zo ver is op de ontworpen tool kunnen bestellen.
dit topic zal dan vooral voor discussie zijn om het design te optimaliseren.

Even voor de zekerheid. Logistiek gezien is het handig om 1 versie te maken. Vorige keer had ik me daar op verkeken.
Hopelijk kan iedereen zich hierin vinden?



[Hiertebreeddaartelang]

Al kijkend op thingyverse kwamen de freesmallen ook langs. misschien vrij simpel te printen in 3d?



[Okke]

Mijn voorkeur gaat wel uit voor aluminium eerlijk gezegd, kan wat meer hebben dan kunststof. En die rails koop ik liever los van incra bij bijvoorbeeld gereedschappro. Dus die hoeven er van mij niet bij. Wat wel ideaal zou zijn, is dat systeem van Seneca waardoor je ook makkelijk smallere stroken kan zagen.
