Robland 380V zoemt maar loopt niet

[thomasz]

Is er iets aangesloten op die contactpunten?
Druk je het relais met de hand in als je dat meet, of druk je op een knop om het relais te bekrachtigen?

Als er iets op aangesloten is en je drukt met de hand het relais in, dan meet je waarschijnlijk de weerstand van de relaisspoel. Anders weet ik niet wat het zou kunnen zijn.



[RDR2950]

Die eerste link werkt helaas niet.....

ah ja - deze zal beter zijn...



[rdol]

ah ja - deze zal beter zijn...

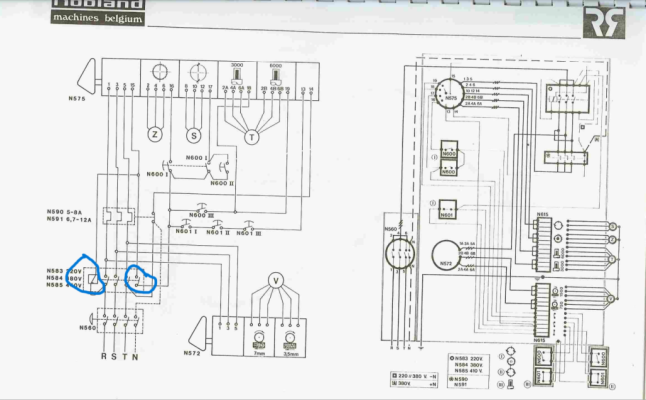

Yes die werkt. Schema is zeker nuttig. Ik neem even de tijd om dit goed te doorgronden en een passend onderdeel te vinden. Zie ook de tekening. Een van beiden in het NO contact; de andere weet ik nog niet. Misschien kan ik wel zonder (zoals de suggestie van Chevy66)



[chevy66]

Dit schema is zowel voor een 220 spoel, dus met een nul, als voor een 400 spoel, dus zonder nul. Thomasz heeft al het juiste stuurstroom schema geplaatst. Een schema is alleen nuttig, als je het ook kan lezen.



[rdol]

ah ja - deze zal beter zijn...

Typos weggewerkt... juiste tekst moest zijn: Schema is zeker nuttig. Ik neem even de tijd om dit goed te doorgronden en een passend onderdeel te vinden. Zie ook de cirkeltjes in de tekening. Een van beiden is het NO/NC contact; de andere weet ik nog niet. Misschien kan ik wel toe met een component met alleen het NO/NC-contact en de 3 fase contacten (zoals de suggestie van Chev66). Dus zonder het contact met "de stripmet 3K Ohm (gemeten zonder aangesloten draden) zoals eerder door mij genoemd



[rdol]

Heb inmiddels de magneetschakelaar vervangen en na wat omwegen alles werkend gekregen. Dit met de volgende magneertschakelaar GH15BN-3-10 (25A 3 polig). Een stuk wijzer geworden. Heb ook veel gehad aan het principeschemaatje dat hier gepost werd. Dank allen.

Echter.... na ca 30 seconden schaven slaat de machine af. Hoogstwaarschijnlijk door de motorbeveiliging die voor de magneetschakelaar zit. Het instelwieltje heb ik op max gezet, maar dit mocht niet baten. Overweeg nu om ook de motorbeveiliging aan te passen.

Op de oude motorbeveiliging staan op dat wieltje in het rood en in het zwart waarden. Zie de foto's.

Nu weet ik niet precies welk amperage mijn nieuwe motorbeveiliging moet hebben. Iemand nog tips...?



[rdol]

Het blijkt dat de Robland toch in orde is maar dat inschakelautomaat ingrijpt. Die kan max 4 KW aan. Het is deze Holzmann Maschinen ALA1_400V Startautomatisme kopen ? Conrad Electronic. Dit topic kan wat mij betreft gesloten worden. Dank voor de hulp



[fantic]

Voor de instelling van je motor beveiliging moet je even op de motor zelf kijken, de nominale stroom maal 1,3 was wat wij vroeger altijd op die dingen instelden.
