Ja, die heb ik ook. Maar ik weet bijna zeker dat ik er, ook bij Baptist, heel wat minder voor betaalde. En ik weet ook zeker dat ut dezelfde is... Het artikelnummer komt overeen met dat op mijn bestelling van 3 jaar geleden.
Nieuwe draaibank....
- Onderwerp starter Toxiq
- Startdatum
Ja, die heb ik ook. Maar ik weet bijna zeker dat ik er, ook bij Baptist, heel wat minder voor betaalde. En ik weet ook zeker dat ut dezelfde is... Het artikelnummer komt overeen met dat op mijn bestelling van 3 jaar geleden.
Inflatie he....
Jurriaan, die schakelaar zou je dan zetten tussen de richtingsschakelaar
Stand 1 is linksom draaien, stand 0 is stilstaan en stand 2 is rechtsomdraaien (bijvoorbeeld)
Als de schakelaar op stand 0 staat maakt hij geen contact
Als je het juiste draadje via een relais laat lopen zal je met het druk op de knop die draad verbreken en dus feitelijk in 0 modus zetten en het zelfde gebeurd na een stroom uitval
De instelling dat na een stroomuitval de motor niet weer begint te draaien ken ik niet, toevallig heb ik dat met De Haan getest op de viceroy (voor deze vertrok) en deze begon vrolijk weer te draaien (na enkele seconden) hier zat nog geen relais in
Jurriaan, die schakelaar zou je dan zetten tussen de richtingsschakelaar
Stand 1 is linksom draaien, stand 0 is stilstaan en stand 2 is rechtsomdraaien (bijvoorbeeld)
Als de schakelaar op stand 0 staat maakt hij geen contact
Als je het juiste draadje via een relais laat lopen zal je met het druk op de knop die draad verbreken en dus feitelijk in 0 modus zetten en het zelfde gebeurd na een stroom uitval
De instelling dat na een stroomuitval de motor niet weer begint te draaien ken ik niet, toevallig heb ik dat met De Haan getest op de viceroy (voor deze vertrok) en deze begon vrolijk weer te draaien (na enkele seconden) hier zat nog geen relais in
Toxiq,
je ging je draaibank toch van een frequentieregelaar voorzien?
Ik heb altijd begrepen dat constant aan- en uitschakelen van de frequentieregelaar de levensduur geen goed doet. Dus bij elke start/stop actie gelijk de hele frequentieregelaar aan/uit zetten is volgens mij hoogst ongebruikelijk. Ik heb het bij geen enkele commerciële draaibank gezien.
Wat betreft het wel of niet lopen van de motor na stroomuitval, geef ik een voorbeeld uit de programmering van een Siemens Micromaster:
En voor de gein bij de eerste de beste frequentieregelaar die ik op MP zag (een Danfoss FC 302):
Zo iets zit echt in elke frequentieregelaar.
je ging je draaibank toch van een frequentieregelaar voorzien?
Ik heb altijd begrepen dat constant aan- en uitschakelen van de frequentieregelaar de levensduur geen goed doet. Dus bij elke start/stop actie gelijk de hele frequentieregelaar aan/uit zetten is volgens mij hoogst ongebruikelijk. Ik heb het bij geen enkele commerciële draaibank gezien.
Wat betreft het wel of niet lopen van de motor na stroomuitval, geef ik een voorbeeld uit de programmering van een Siemens Micromaster:
En voor de gein bij de eerste de beste frequentieregelaar die ik op MP zag (een Danfoss FC 302):
Zo iets zit echt in elke frequentieregelaar.
Dat doe ik ook niet, ik schrijf daarom ook dat het relais tussen de richtingskeuzeschakelaar gezet wordt, telkens als je de bank stopt zet je feitelijk die schakelaar in de 0 stand, door daar een relais tussen te zetten zal na een stroomuitval die keuzeschakelaar onderbroken zijn, wat feitelijk gelijk is aan de 0 stand
Of deze keuze wel of niet al in mijn frequentie regelaar zit laat ik even in het midden, dat weet ik zo niet, ga ik natuurlijk wel naar kijken
Of deze keuze wel of niet al in mijn frequentie regelaar zit laat ik even in het midden, dat weet ik zo niet, ga ik natuurlijk wel naar kijken
Je kunt het relais toch gewoon als hoofdschakelaar gebruiken.
zolang de stroom niet wordt onderbroken blijft er dan dus gewoon spanning op de draaibank.
Bij stroomuitval valt het relais af en moet dus eerst weer opnieuw worden bekrachtigd voor gebruik draaibank.
zolang de stroom niet wordt onderbroken blijft er dan dus gewoon spanning op de draaibank.
Bij stroomuitval valt het relais af en moet dus eerst weer opnieuw worden bekrachtigd voor gebruik draaibank.
Ffies een berg foto's, vandaag naar de plasmasnijder geweest, dat is toch wel tof als je uit (rest) stukken metaal onderdelen tevoorschijn ziet komen
de grote plaat is 16mm en die daar bovenop is 20mm, overbemeten ??? nehhhh

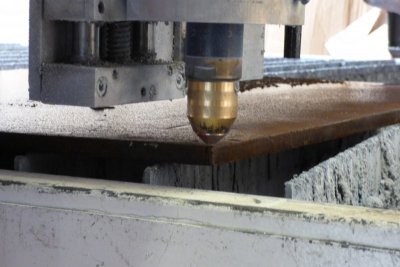

Even prikken of de plaat wel goed ligt
Er word eerst 1 onderdeel gesneden om te kijken of alles goed gaat
Mooi...

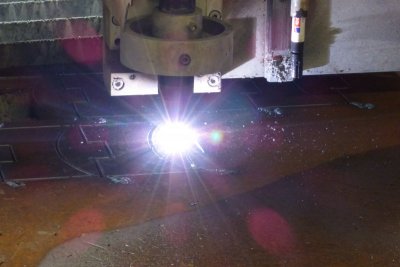

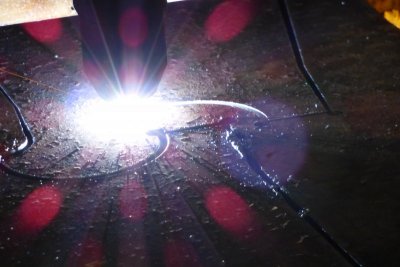

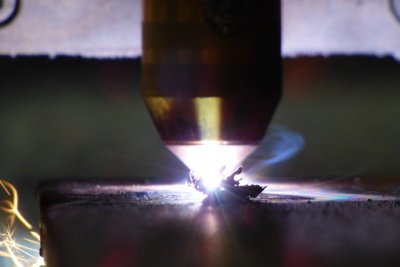

Close up

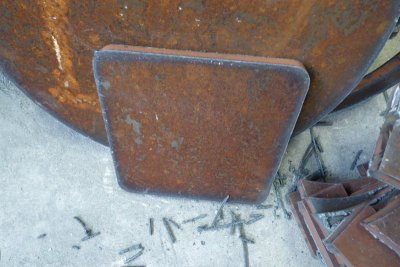

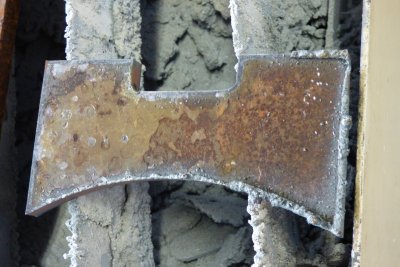

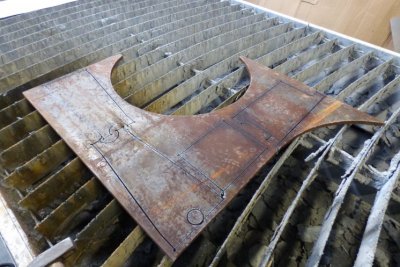

Tof, het eerste onderdeel is een feit
Net als je bij elektrolassen een slak moet wegbikken heb je dat hierbij ook, het afbikken gaat overigens érg gemakkelijk
De metaaldraaier komt ook even langs, even zien of de behuizing netjes past in de gesneden stukken

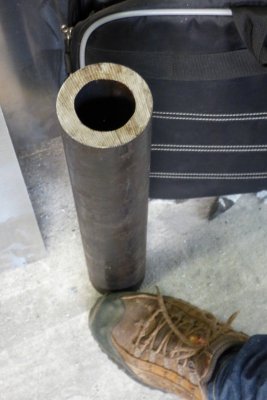

buitenmaat 3inch, lengte 45cm (gaat nog iets van af)

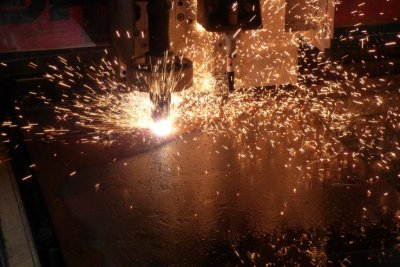

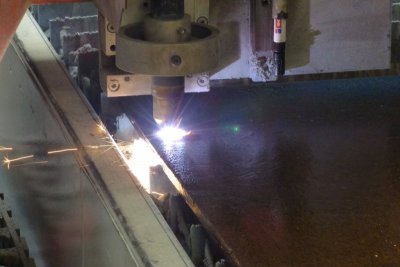

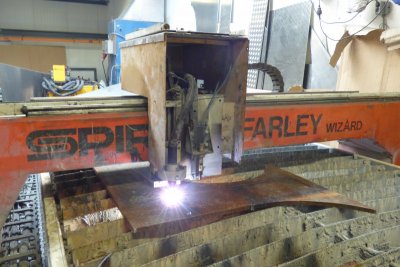

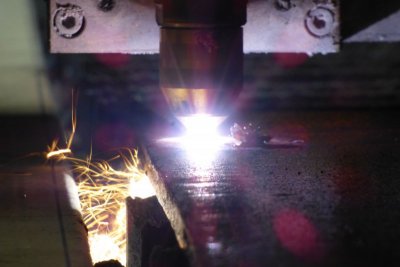

Bij elk nieuw onderdeel moet de plasma door de plaat heen snijden, dat is een spektakel om te zien

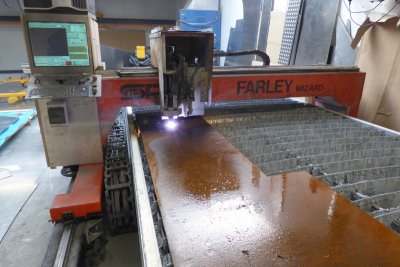

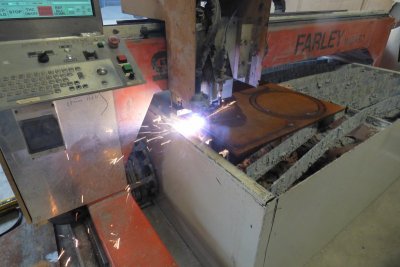

De hele machine, normaal worden hier aan de lopende band alu boten vervaardigd
Bedsbaan ondersteuningen

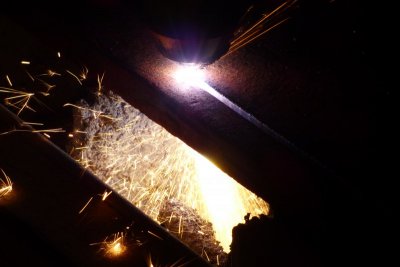

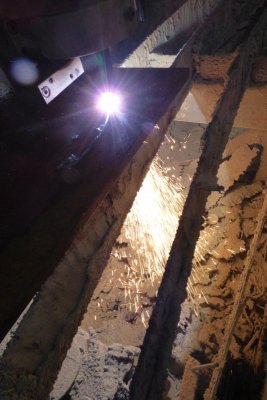

Zo ziet het er uit onder de plaat

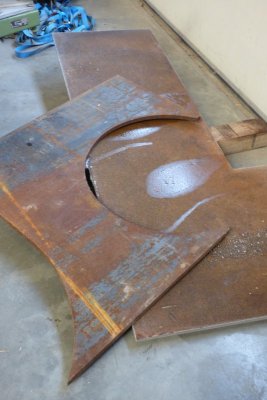

Nog even een paar grote cirkels om de buis dicht te maken én even een pizza-bak-plaatje meesnijden voor iemand
de grote plaat is 16mm en die daar bovenop is 20mm, overbemeten ??? nehhhh
Even prikken of de plaat wel goed ligt
Er word eerst 1 onderdeel gesneden om te kijken of alles goed gaat
Mooi...
Close up
Tof, het eerste onderdeel is een feit
Net als je bij elektrolassen een slak moet wegbikken heb je dat hierbij ook, het afbikken gaat overigens érg gemakkelijk
De metaaldraaier komt ook even langs, even zien of de behuizing netjes past in de gesneden stukken
buitenmaat 3inch, lengte 45cm (gaat nog iets van af)
Bij elk nieuw onderdeel moet de plasma door de plaat heen snijden, dat is een spektakel om te zien
De hele machine, normaal worden hier aan de lopende band alu boten vervaardigd
Bedsbaan ondersteuningen
Zo ziet het er uit onder de plaat
Nog even een paar grote cirkels om de buis dicht te maken én even een pizza-bak-plaatje meesnijden voor iemand
Laatst bewerkt:

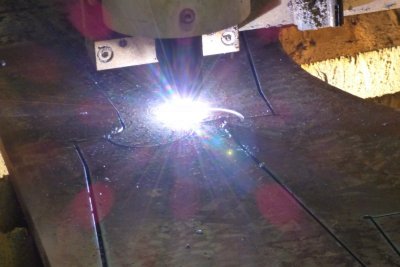

Blijft tof om naar te kijken hoe het ene na het andere onderdeel tevoorschijn komt

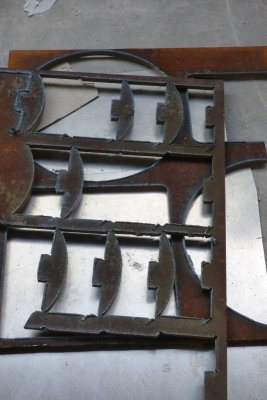

Rest materiaal...

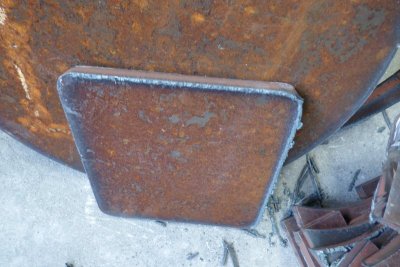

Deksel voor de vaste kop, kan ook als aambeeld gebruikt worden
Even met een hamer de slak (of hoe noem je dat) er af geklopt...gaat érg makkelijk

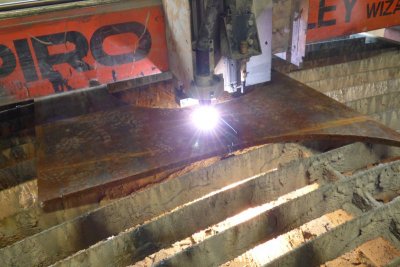

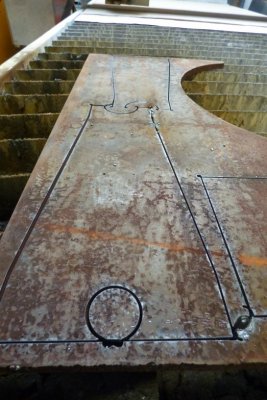

20mm plaat word onder handen genomen, hier komen de onderdelen van de losse kop uit
Bijna klaar...
herkenbaar ? hier komt de behuizing van de pinole in te liggen
De plaat was iets te kort, dus we moesten twee onderdelen een beetje in elkaar laten vallen
Klaar...
Tof !
Na een uur en drie kwartier snijden zijn alle onderdelen klaar
Er zit nog wel wat nawerk aan, beetje bikken, hier en daar wat met de lamellenschijf aan de gang en dat zou het moeten zijn

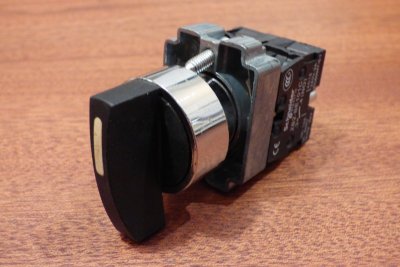

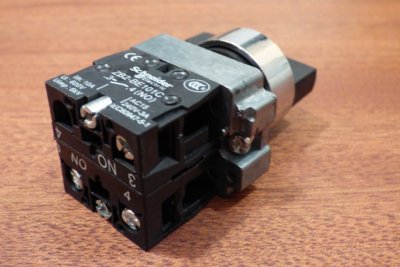

Toen ik thuis kwam lag er nog een leuk pakketje te wachten (draai/keuze schakelaar)
P
Pel
Guest
Mooi om het productie proces langzaam eerst in stukken tot een hele draaibank verwerkt te zien worden Jeroen, bedankt voor het delen.
Groet Pel.
Groet Pel.
IK zie als houtdraaier zo langzaamaan door het staal de draaibank niet meer, om maar eens een spreekwoord te gebruiken.
Maar ik blijf dit met spanning volgen en kijk elke dag uit naar het vervolg.
Succes met de opbouw.
Maar ik blijf dit met spanning volgen en kijk elke dag uit naar het vervolg.
Succes met de opbouw.
Geloof het of niet, maar dat bedrijf ken ik. Deze snijmachine staat op de 1e verdieping, correct?
Ja, die koste toen iets van € 9,95 en nadat Joep van der Linden een review geschreven had hoe die goed aangesloten moest worden ging de prijs elke maand omhoog. Dit is geen inflatie meer! 120% in 2 jaar. Zie httphttp://www.woodworking.nl/showthread.php?12523-zelfbouw-freestafel-(elektra-aansluiten)/page2&highlight=nullastschakelaar:// 2e pagina
Ik zoek ook nog een nullastschakelaar voor een freestafel. Hoe heet zo'n ding in het Engels, dan kan ik eens bij Ali kijken.
Laatst bewerkt:
zeroballastswitch
Klopt Jurriaan, staat op de eerste verdieping, machine is van John, die heeft het goed aangepakt vanuit hobby naar werk, die vult goed zijn zakken (en hem gegund !!)
Graag gedaan Pel, Dank je Nico... het is leuk om te delen
Áls het lukt hoop ik volgende week de koker voor de vaste kop te laten frezen (lagergaten)
Dan moet ik eens goed gaan nadenken wat ik nog nodig heb om te beginnen met lassen, maar volgens mij ben ik dan al een heeeeel eind
Inmiddels heb ik zo goed als zeker plek gevonden waar ik terecht kan om te lassen er is een krachtstroom tiglas apparaat voorhanden, en een heftruck (ook wel handig) en zo nog wat handige zaken (én dat bedrijf is een grote zagerij, altijd handig om die te vriend te houden)
Klopt Jurriaan, staat op de eerste verdieping, machine is van John, die heeft het goed aangepakt vanuit hobby naar werk, die vult goed zijn zakken (en hem gegund !!)
Graag gedaan Pel, Dank je Nico... het is leuk om te delen
Áls het lukt hoop ik volgende week de koker voor de vaste kop te laten frezen (lagergaten)
Dan moet ik eens goed gaan nadenken wat ik nog nodig heb om te beginnen met lassen, maar volgens mij ben ik dan al een heeeeel eind
Inmiddels heb ik zo goed als zeker plek gevonden waar ik terecht kan om te lassen er is een krachtstroom tiglas apparaat voorhanden, en een heftruck (ook wel handig) en zo nog wat handige zaken (én dat bedrijf is een grote zagerij, altijd handig om die te vriend te houden
)
Ehhh hoe wil je anders start stoppen, je kan dit met een schakelaar doen maar ik heb drukknoppen (maak/verbreek contacten)
Tenzij ik iemand ter beschikking heb die de start knop ingedrukt wil houden voor mij zal daar een relais tussen moeten om de boel na 1x in te drukken aan te laten
Maar als jij meent dat het anders moet werken hoor ik dat graag
Tijd voor een paar hulplijnen....
Nadat ik bij 'Zaag' was wezen kijken naar zijn zelfbouwproject besloot ik dat ik ook wilde gaan bouwen
http://www.woodworking.nl/search.php?searchid=2808329
Een aantal zaken keek ik bij hem af en andere zaken wilde ik aanpakken gevormd door andere draaibanken
Één van de zaken die ik van 'Zaag' dacht na te doen was de plaatsing van de motor (onder de vaste kop)
De nadelen
- ik moet de koker die de vaste kop gaat vormen inkorten
- een vrij lange riem om de poelies (lange riemen en hoge snelheid (is mij eens verteld) kunnen nogal gieren)
Echter de laatste dagen twijfel ik, de motor aan de vaste kop zie ik ook wel zitten

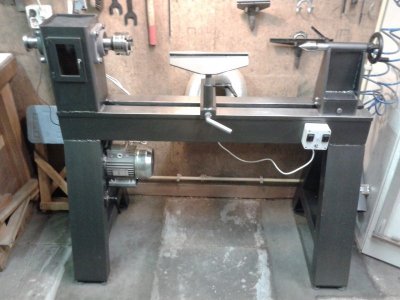

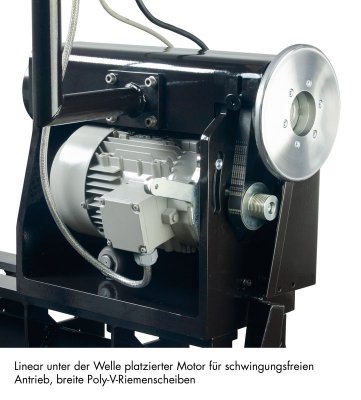

[voorbeeld/inspiratie]
De Voordelen
- De koker die ik reeds heb kan uit 1 stuk blijven, zeer stijf en veel massa onder de as (prettig met draaien)
- poten zijn makelijker te situeren
- korte riem
- motor is makkelijker bereikbaar om de riem te verleggen
Wat ik me nu voornamelijk afvraag, zie ik dingen over het hoofd waarom montage op de vaste kop of juist onder de vaste kop slimmer is
Nadat ik bij 'Zaag' was wezen kijken naar zijn zelfbouwproject besloot ik dat ik ook wilde gaan bouwen
http://www.woodworking.nl/search.php?searchid=2808329
Een aantal zaken keek ik bij hem af en andere zaken wilde ik aanpakken gevormd door andere draaibanken
Één van de zaken die ik van 'Zaag' dacht na te doen was de plaatsing van de motor (onder de vaste kop)
De nadelen
- ik moet de koker die de vaste kop gaat vormen inkorten
- een vrij lange riem om de poelies (lange riemen en hoge snelheid (is mij eens verteld) kunnen nogal gieren)
Echter de laatste dagen twijfel ik, de motor aan de vaste kop zie ik ook wel zitten
[voorbeeld/inspiratie]
De Voordelen
- De koker die ik reeds heb kan uit 1 stuk blijven, zeer stijf en veel massa onder de as (prettig met draaien)
- poten zijn makelijker te situeren
- korte riem
- motor is makkelijker bereikbaar om de riem te verleggen
Wat ik me nu voornamelijk afvraag, zie ik dingen over het hoofd waarom montage op de vaste kop of juist onder de vaste kop slimmer is
Ehhh hoe wil je anders start stoppen, je kan dit met een schakelaar doen maar ik heb drukknoppen (maak/verbreek contacten)
Tenzij ik iemand ter beschikking heb die de start knop ingedrukt wil houden voor mij zal daar een relais tussen moeten om de boel na 1x in te drukken aan te laten
Maar als jij meent dat het anders moet werken hoor ik dat graag
Ook dat is iets waar je bij je frequentieregelaar naar moet zoeken, ik weet dat bv. Siemens om kan gaan met schakelaars die in een stand blijven staan en, met enige configuratie, ook met drukknoppen.
Tijd om de handleiding eens te bestuderen dus....
