Dat is een mooi setje geworden. Handig ook die grote handvaten. Die standaard dunne dingetjes zijn altijd onhandig bij het aandraaien.
Meld hier je oude nieuwe handgereedschap
- Onderwerp starter armadaman
- Startdatum

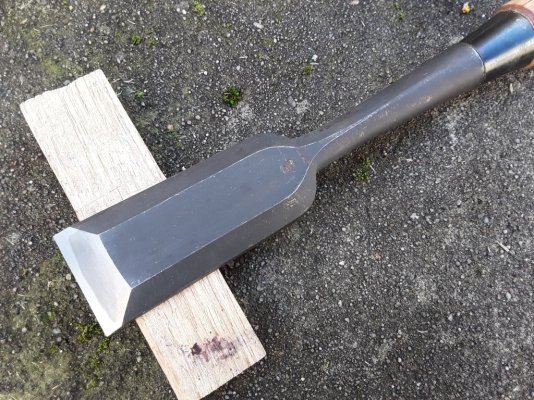

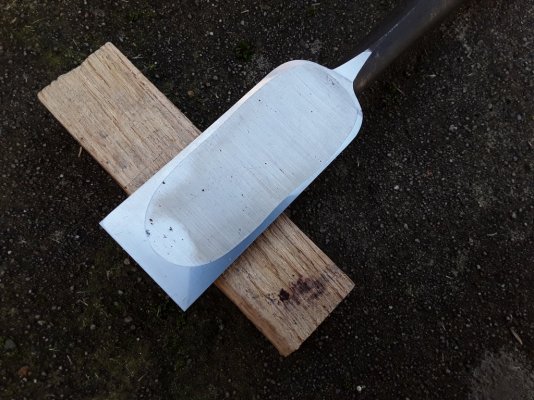

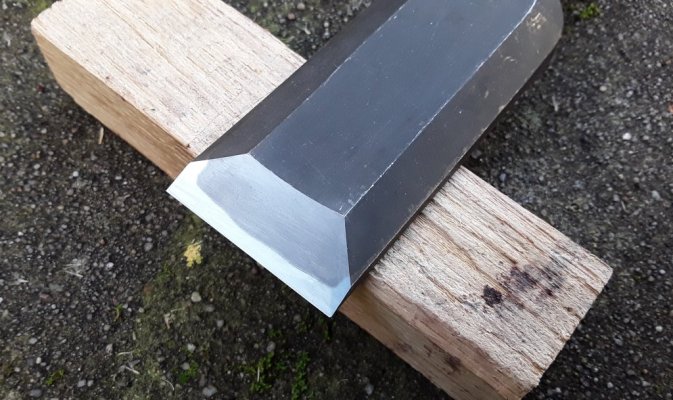

Beitel uit een oude voorraad geregeld voor een collega, merk is Hitomi. Ongeveer 30 jaar geleden gemaakt.

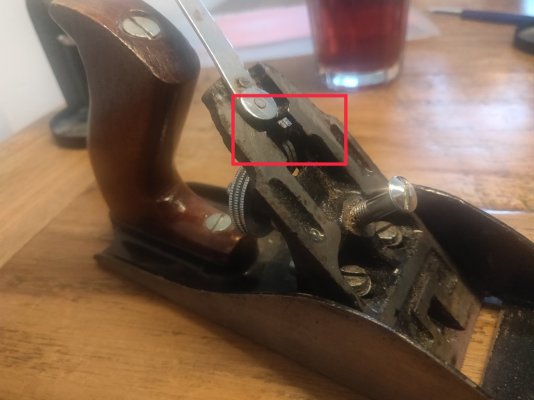

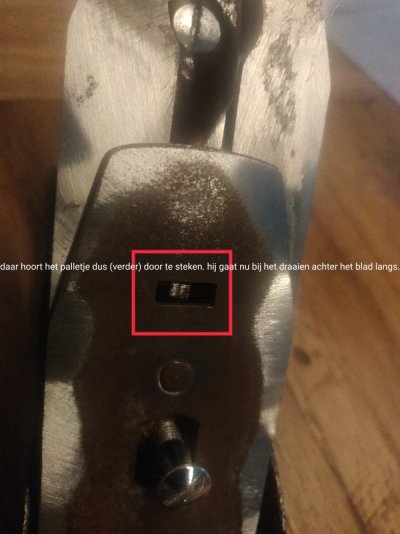

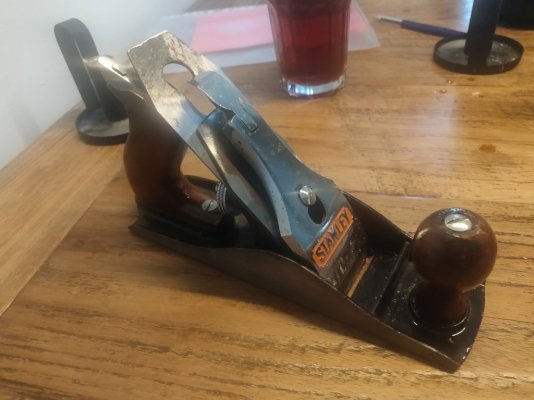

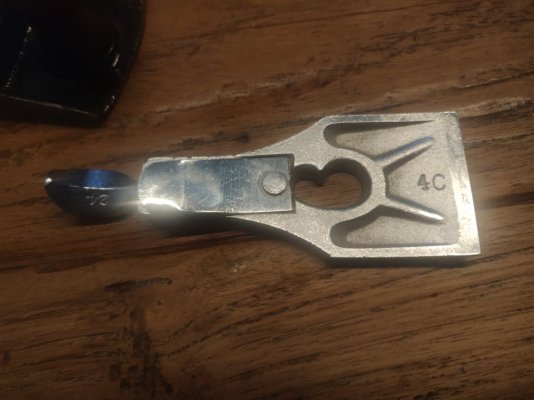

In plaats van een nieuw topic openen weten jullie misschien raad. Ik heb van mijn opa een oude Stanley Schaaf geërfd. Volgens mij is het een 4c (staat op het dekblad) maar zeker weten doe ik het niet. Alleen krijg ik de diepte instelling niet aan de praat. Het palletje moet in een gleuf vallen om het blad met de stelschroef in hoogte te kunnen aanpassen. Alleen lijkt die palletje hiervoor domweg te kort... Hierbij wat foto's van de Schaaf en het palletje wat ik bedoel. Enig idee of ik wat fout doe of is het palletje gewoon domweg afgesleten? (Ja hij moet nog gepoetst worden)
Bijlagen
Lastig om te zien wat er nu mis is.
Hierbij een filmpje, misschien zie je hier iets wat je helpt.
De c betekent bij een stanley schaaf 'corrugated' ( geribbeld) . Als de schaaf een geribbelde zool heeft dan is het een 'c'.
Hierbij een filmpje, misschien zie je hier iets wat je helpt.
De c betekent bij een stanley schaaf 'corrugated' ( geribbeld) . Als de schaaf een geribbelde zool heeft dan is het een 'c'.
Laatst bewerkt:
Hoe dik is de beitel die erop zit? Standaard Stanley schaafbeitels zijn volgens mij zo'n 2mm dik. Als er een dikkere vervangingsbeitel op hebt zitten nu, kan het zijn dat het palletje inderdaad net te kort is.
Kijk, daar kan ik mee aan de slag al (als de kleine op bed ligt). Zal het blad opmeten maar lijkt me niet veel dikker. Het is overigens geen geribbelde zooi maar gewoon glad.
Overigens zie ik veel verschillen met de Schaaf uit het filmpje, zo heeft het palletje een veel beter passende kop in de chip breaker en is het stelsel koperkleurig en bij mij zilver. Met goede hoop had ik ook al een revisie setje voor de 4 gekocht bij baptist. Maar dat komt toch echt niet overeen.
Edit, blad is 2,3mm dik
Overigens zie ik veel verschillen met de Schaaf uit het filmpje, zo heeft het palletje een veel beter passende kop in de chip breaker en is het stelsel koperkleurig en bij mij zilver. Met goede hoop had ik ook al een revisie setje voor de 4 gekocht bij baptist. Maar dat komt toch echt niet overeen.
Edit, blad is 2,3mm dik
Laatst bewerkt:
Je palletje lijkt ook gemaakt te zijn van twee gezette stukken plaatmateriaal? Die hebben altijd wat meer speling dan de massief gegoten vorkjes met palletje (is mijn ervaring met die paar schaven die ik heb.) best kans dat het met je vervangingsset wel lukt. Als je het wiel helemaal naar uiterst links draait en daarna naar uiterst rechts, is er dan geen enkel moment dat het palletje pakt?
Zijn inderdaad samengevoegd. Hij pakt eigenlijk niets. Aan de achterkant zie je een beetje glimmend metaal waar hij langs schuurt. Als ik het uit elkaar haal en vast zet en weer in elkaar houdt hij de diepte vast tot je begint met schaven, dan schiet hij er langs.
Edit: bij geen van de vervangingssetjes die ik kon vinden zit dat palletje bijgeleverd.
Edit: bij geen van de vervangingssetjes die ik kon vinden zit dat palletje bijgeleverd.
Weet niet of deze ook past, maar ik denk dat de no4 schaven van verschillende fabrikanten elkaar niet veel ontlopen.
Replacement Parts for Juuma Planes | FINE TOOLS
Replacement Parts for Juuma Planes
www.fine-tools.com
Weer wat om op te zoeken

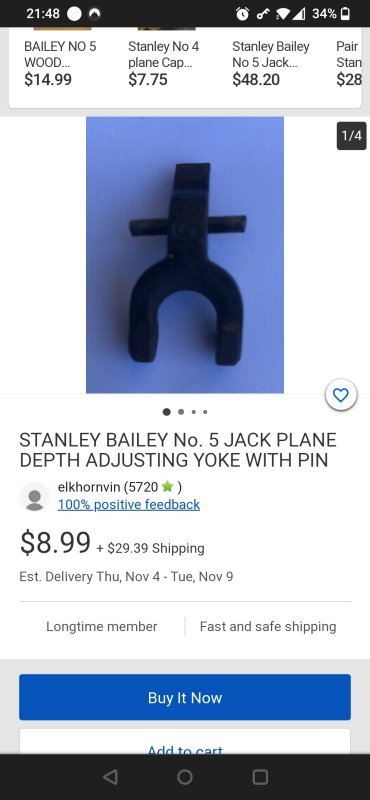

helaas niet leverbaar tot feb. 2022 iig. Wat ik kon vinden moet allemaal uit Amerika komen (met 26 euro verzendkosten). Zal nog even blijven zoeken. En dan is het nog de vraag of het past natuurlijk, deze ziet er erg anders uit.
helaas niet leverbaar tot feb. 2022 iig. Wat ik kon vinden moet allemaal uit Amerika komen (met 26 euro verzendkosten). Zal nog even blijven zoeken. En dan is het nog de vraag of het past natuurlijk, deze ziet er erg anders uit.
Laatst bewerkt:
Overigens passen de meeste ijzertjes wel soms met een kleine aanpassing wat vijlwerk dus.
Groetnis,
Roeland
Groetnis,
Roeland
Omhoog is een groot woord, gebruik hem niet dagelijks en is voor de hobby. Mocht je er 1 hebben liggen die je niet gebruikt neem ik hem graag van je over. Hoeft niet voor niets natuurlijk. Ik wil de Schaaf vooral weer werkend hebben omdat hij van mijn opa is geweest. En ben bezig om een houten hamertje te maken voor beitelen, daarvoor gebruik ik hem dus op het moment.
James Wright van het Youtoep kanaal Wood by Wright heeft recent een item gepost over vervangingsdelen met veel minder speling en ook gericht op het gebruik met dikkere beitels. Wellicht via hem een setje op laten sturen? Moet wel vanuit de US of A komen...

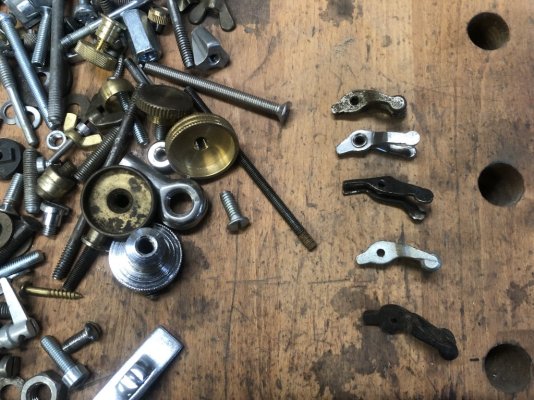

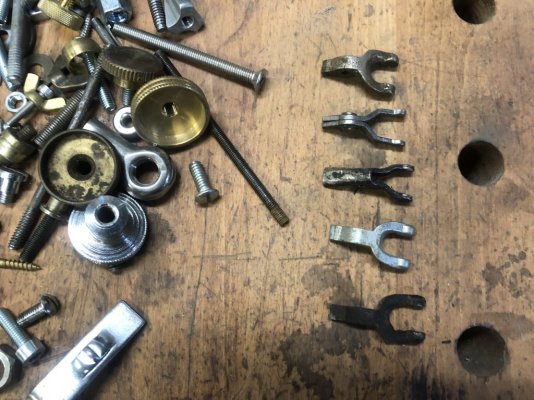

Dit heb ik nog aan yoke's liggen

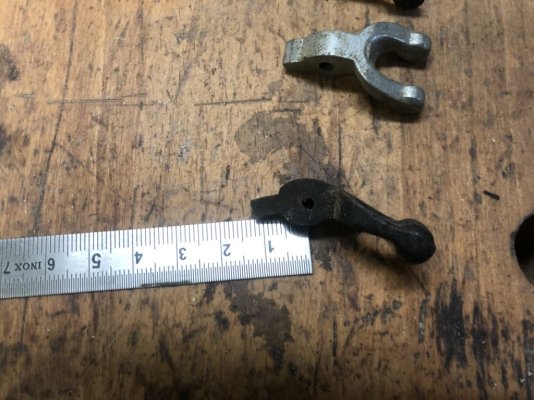

Als je nu even de hartafstand pin naar uiteinde meet
Ik heb er drie van 11mm en 1 van 12 mm en 1 van 16mm.
Groetnis,
Roeland
Als je nu even de hartafstand pin naar uiteinde meet
Ik heb er drie van 11mm en 1 van 12 mm en 1 van 16mm.
Groetnis,
Roeland

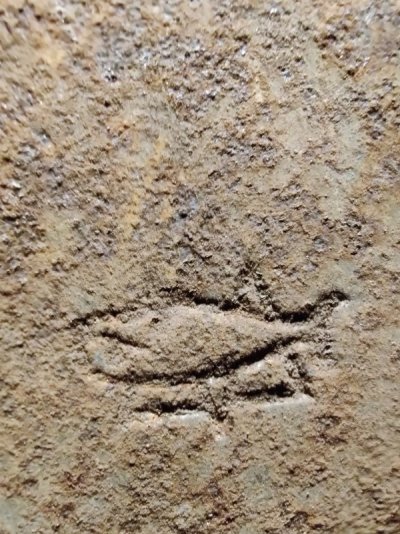

Onderstaande foto is van een ander forum en de vraag is, kent iemand dit merkteken? Staat op een oude hiep, walvis op driehoek. Ik kom er nog niet achter.
