Manueel aangedreven waterslijpsteen
- Onderwerp starter tuoh
- Startdatum
@Sunrayes, ga proberen om die hoge lat te evenaren, niet simpel bij een in wezen simpel project.
@jantje 1987, het is nooit te laat om er aan te beginnen, beter laat dan nooit.
@MrRuben, er rust geen patent op, dus voel je vrij om aan de slag te gaan.
@jantje 1987, het is nooit te laat om er aan te beginnen, beter laat dan nooit.
@MrRuben, er rust geen patent op, dus voel je vrij om aan de slag te gaan.

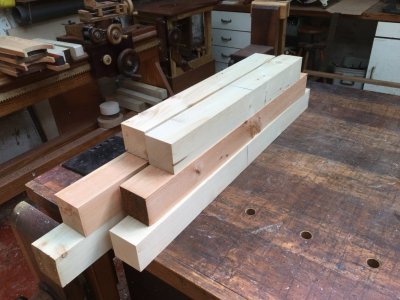

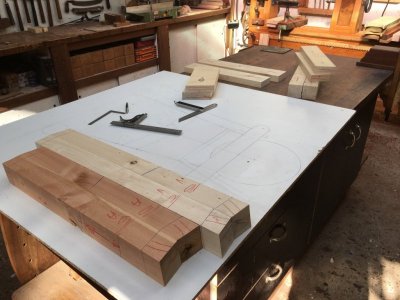

Begin gemaakt met het onderstel, wat overschotjes bijeen gezocht en geschaafd.
Klaar met afschrijven, morgen gaten boren en pennen zagen.
Praktisch allemaal schuine penborsten, hoek van 82° Waarbij de poten een dubbele hoek gaan maken. Deze staan in twee richtingen schuin.
Wat dan weer voor gevolg heeft dat er ook een paar pennen schuin komen te staan, pennen gaan een hoek maken van 8° met de aslijn van het stuk.
Klaar met afschrijven, morgen gaten boren en pennen zagen.
Praktisch allemaal schuine penborsten, hoek van 82° Waarbij de poten een dubbele hoek gaan maken. Deze staan in twee richtingen schuin.
Wat dan weer voor gevolg heeft dat er ook een paar pennen schuin komen te staan, pennen gaan een hoek maken van 8° met de aslijn van het stuk.
Die "morgen" is wat verlaat, moest eerst een dringendere klus opknappen.
Maar uitstel is geen afstel, dus vandaag maar weer verder met het ding.
Gaten boren, pennen zagen, en al deels eens samengebouwd, to zo ver de stand van zaken.

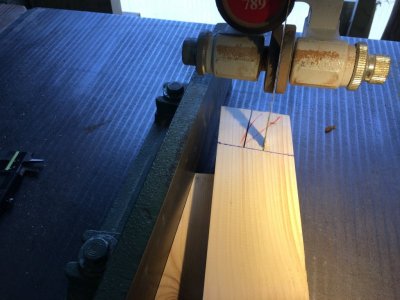

Dubbel schuinstaande pennen gezaagd op de lintzaag, met een malletje van 8,5°. Penborsten gezaagd met de kapzaag.

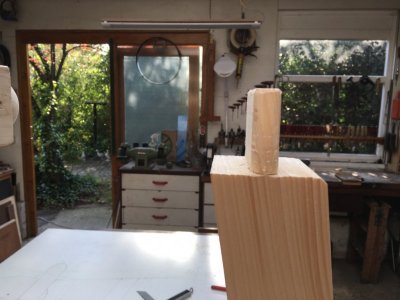

Pen klaar voor het monteren.

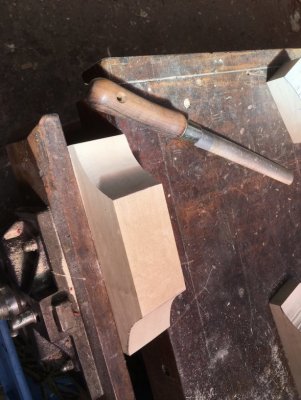

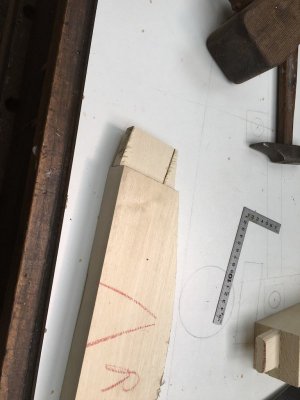

Eén zijde van de penborst voorzien van een facetkant, door de schuinte van de penborsten is het hout hier breder dan de regel die er op past.
De pen aan één zijde haaks gezaagd met de penborst; zo steunt de pen volledig tegen de rand van het corresponderend gat.

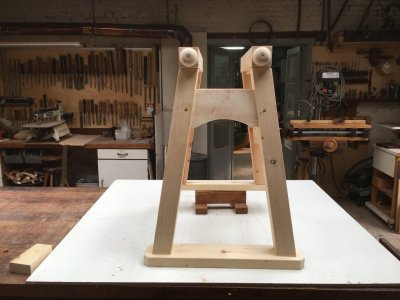

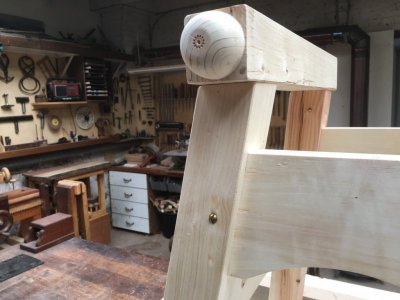

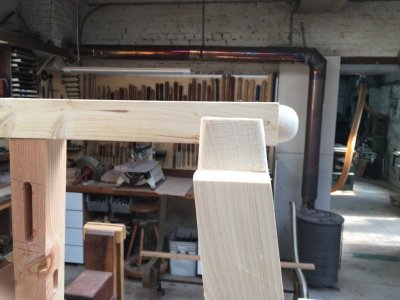

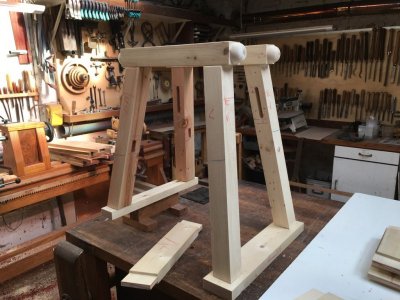

Deels al eens samengebouwd, koppen van de liggers opgerond (draaibank)
Onder de korte poten komt nog een houten as met houten wielen te zitten, daarom het hoogteverschil van 100mm.
Vermoedelijk "morgen" verder met de bouw, tenminste als er weer niks anders tussenkomt.
Maar uitstel is geen afstel, dus vandaag maar weer verder met het ding.
Gaten boren, pennen zagen, en al deels eens samengebouwd, to zo ver de stand van zaken.
Dubbel schuinstaande pennen gezaagd op de lintzaag, met een malletje van 8,5°. Penborsten gezaagd met de kapzaag.
Pen klaar voor het monteren.
Eén zijde van de penborst voorzien van een facetkant, door de schuinte van de penborsten is het hout hier breder dan de regel die er op past.
De pen aan één zijde haaks gezaagd met de penborst; zo steunt de pen volledig tegen de rand van het corresponderend gat.
Deels al eens samengebouwd, koppen van de liggers opgerond (draaibank)
Onder de korte poten komt nog een houten as met houten wielen te zitten, daarom het hoogteverschil van 100mm.
Vermoedelijk "morgen" verder met de bouw, tenminste als er weer niks anders tussenkomt.
Als je wat tijd over hebt, lees je best onderstaand topic eens door.
Het verklaart meteen al die handwielen en tandheugels.
https://www.woodworking.nl/showthread.php?7390-Een-raadsel&highlight=raadsel
Vandaag niks dringends op de lijst, konden dus verder met het onderstel.
Tussenregels voorzien van de nodige curves.
Eerst de bolle kant uitzagen en proper schaven, nadien een evenwijdig lijntje trekken en de holle kant uitzagen.
Tevens de pennen voorzien van de nodige minderingen, corresponderend met de gaten.
Ook hier weer de zijkanten van de pennen haaks zagen met de penborst.

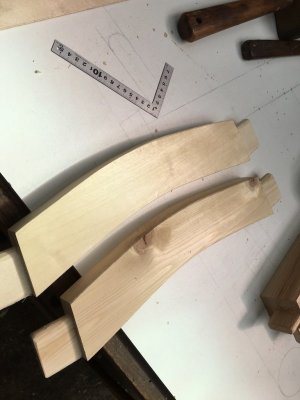

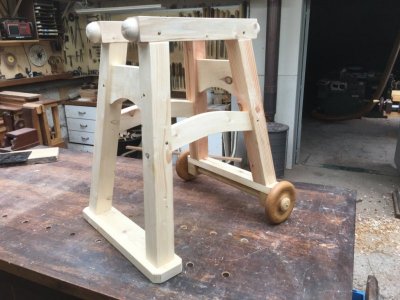

Wat later, twee "gebogen" tussenregels klaar voor inbouw.

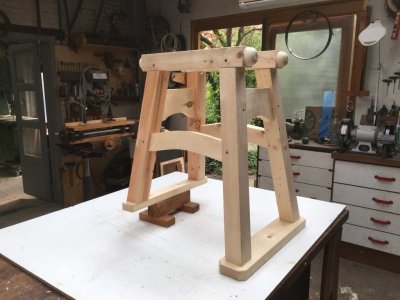

En finaal, het spul samengebouwd, gelijmd en geschroefd.
Nog een paar details.
Volgende op de lijst, de as en de wielen.
Worden twee wielen van 165mm diameter, denk dat ik nog ergens een passend stukje kersen staan heb hiervoor.
De as word uit esdoorn gemaakt.
Ps: het geheel laat nu al zien dat je ook met "waaibomen"hout mooie dingen kan bouwen
Tussenregels voorzien van de nodige curves.
Eerst de bolle kant uitzagen en proper schaven, nadien een evenwijdig lijntje trekken en de holle kant uitzagen.
Tevens de pennen voorzien van de nodige minderingen, corresponderend met de gaten.
Ook hier weer de zijkanten van de pennen haaks zagen met de penborst.
Wat later, twee "gebogen" tussenregels klaar voor inbouw.
En finaal, het spul samengebouwd, gelijmd en geschroefd.
Nog een paar details.
Volgende op de lijst, de as en de wielen.
Worden twee wielen van 165mm diameter, denk dat ik nog ergens een passend stukje kersen staan heb hiervoor.
De as word uit esdoorn gemaakt.
Ps: het geheel laat nu al zien dat je ook met "waaibomen"hout mooie dingen kan bouwen
Laatst bewerkt:
Het tijdelijke steuntje onder de korte poten is ook niet meer nodig.

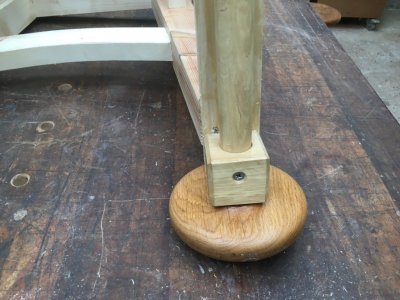

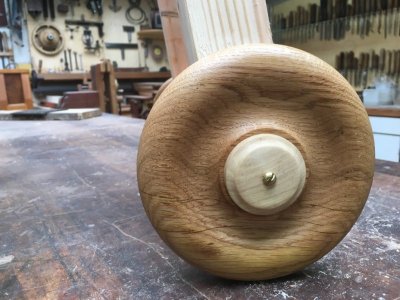

Het onderstel is mobiel geworden, as en blokken in haagbeuk, wielen zijn uiteindelijk gedraaid uit een stuk gebrand eiken

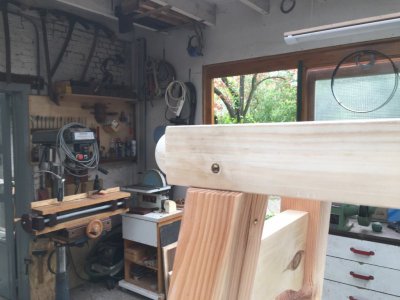

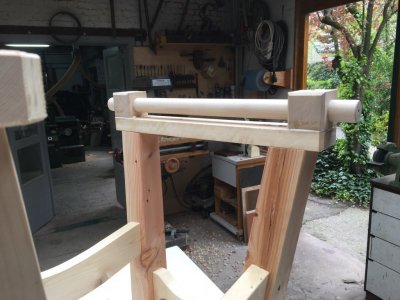

Om het allemaal niet te zwaar te laten lijken, maar geopteerd voor een ronde as, gemonteerd met twee blokken voorzien van een passende boring.
Blokken gemonteerd met wat lijm eronder en een stevige schroef door het hele zaakje.

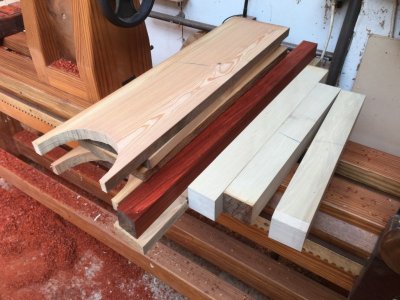

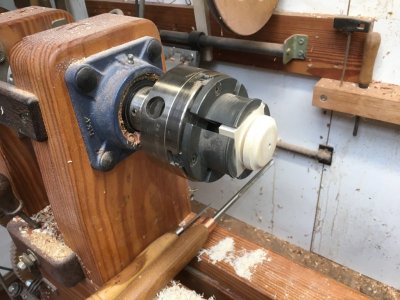

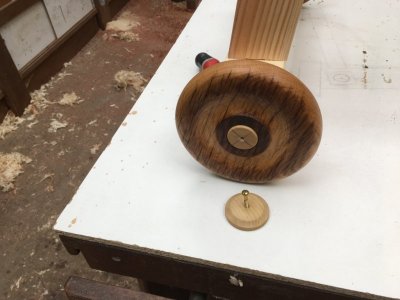

Dekschilden draaien om de wielen op de as te houden. Materiaal langshout haagbeuk.
Klaar voor montage.
Gemonteerd op de as.

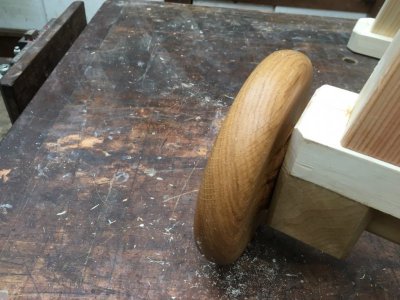

Wielen achteraan wat uitgedraaid om ze vrij te houden van de constructie.

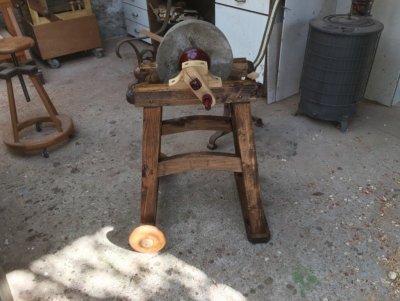

Mobiel.
Het onderstel is mobiel geworden, as en blokken in haagbeuk, wielen zijn uiteindelijk gedraaid uit een stuk gebrand eiken
Om het allemaal niet te zwaar te laten lijken, maar geopteerd voor een ronde as, gemonteerd met twee blokken voorzien van een passende boring.
Blokken gemonteerd met wat lijm eronder en een stevige schroef door het hele zaakje.
Dekschilden draaien om de wielen op de as te houden. Materiaal langshout haagbeuk.
Klaar voor montage.
Gemonteerd op de as.
Wielen achteraan wat uitgedraaid om ze vrij te houden van de constructie.
Mobiel.
Het ziet er alweer prachtig uit André!
En ik heb veel bewondering voor de schoonheid die je in al je projecten terug laat komen. Het heeft iets van de tijd van de industriële revolutie.
Niet alleen functioneel, maar ook een mooi ontwerp.
Hoe heb je de versiering in de kopse kant van de afronding gekregen? Of is het de indruk van de draaibank-tandjes?
En ik heb veel bewondering voor de schoonheid die je in al je projecten terug laat komen. Het heeft iets van de tijd van de industriële revolutie.
Niet alleen functioneel, maar ook een mooi ontwerp.
Hoe heb je de versiering in de kopse kant van de afronding gekregen? Of is het de indruk van de draaibank-tandjes?
Bedankt Raymond.
Ik heb een gruwelijke hekel aan recht toe recht aan werk. Met een beetje meer moeite is er doorgaans veel meer uit te halen.
Functioneel en esthetisch, zo werk ik het liefst.
De "versiering" op de koppen van de liggers zijn een gelukkig toeval, het zijn inderdaad de merktekens van een meenemer (stebcentre)
Ik heb een gruwelijke hekel aan recht toe recht aan werk. Met een beetje meer moeite is er doorgaans veel meer uit te halen.
Functioneel en esthetisch, zo werk ik het liefst.
De "versiering" op de koppen van de liggers zijn een gelukkig toeval, het zijn inderdaad de merktekens van een meenemer (stebcentre)
De watersteen heeft zijn eerste toertjes gedraaid, loopt als een tierelier in de houten lagerblokken

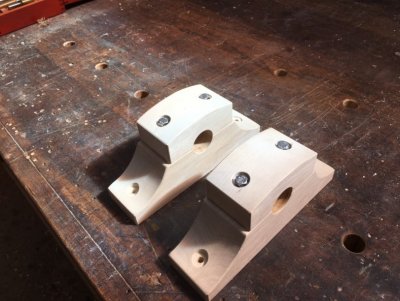

De "lagering" in de maak.
Heb uiteindelijk geopteerd om de lagerblokken als langshout te verwerken. Het haagbeuk is hard genoeg om geen problemen met inlopen te krijgen.
Een likje lagervet ertussen doet de rest.

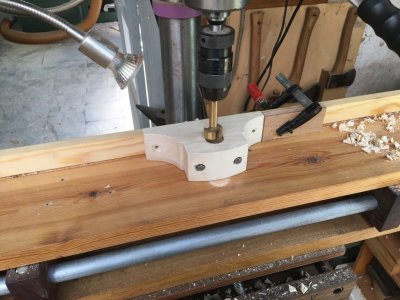

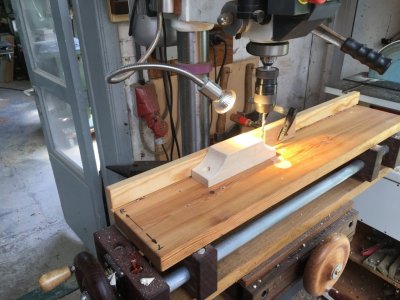

Voorboren van de lagerblokken en zadels.
Daarna lagerblok en zadel samen schroeven, dan pas het gat voor de as boren.
Zo zitten beide onderdelen perfect uitgelijnd op elkaar, elk zadel en blok zijn genummerd, dan weet ik zeker dat ze altijd in de juiste positie gemonteerd gaan worden.
Twee stuks klaar voor inbouw. Houtbouten in rvs gebruikt, 6 x 60mm.
Een "smerig" kleurtje erop, was een restje van diverse kleurtinten dooreen
Eens droog komen er nog een paar laagjes Tungolie overeen, dan gaat het wel wat leuker ogen.

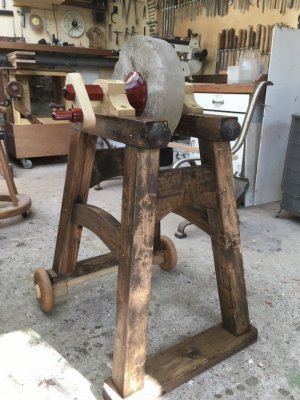

De slijpsteen gemonteerd, wachtend op de aandrijving.
De "lagering" in de maak.
Heb uiteindelijk geopteerd om de lagerblokken als langshout te verwerken. Het haagbeuk is hard genoeg om geen problemen met inlopen te krijgen.
Een likje lagervet ertussen doet de rest.
Voorboren van de lagerblokken en zadels.
Daarna lagerblok en zadel samen schroeven, dan pas het gat voor de as boren.
Zo zitten beide onderdelen perfect uitgelijnd op elkaar, elk zadel en blok zijn genummerd, dan weet ik zeker dat ze altijd in de juiste positie gemonteerd gaan worden.
Twee stuks klaar voor inbouw. Houtbouten in rvs gebruikt, 6 x 60mm.
Een "smerig" kleurtje erop, was een restje van diverse kleurtinten dooreen
Eens droog komen er nog een paar laagjes Tungolie overeen, dan gaat het wel wat leuker ogen.
De slijpsteen gemonteerd, wachtend op de aandrijving.
Zoals gewoonlijk een mooi staaltje vakwerk. Ik geniet van de manier waarop je je werk documenteert.
Alleen bij dat onderstel zet ik wel wat vraagtekens. Ik hoop dat het eindresultaat er gelikter uit gaat zien want nu lijkt het erop dat je dat onderstel recentelijk hebt opgegraven tijdens een archeologisch onderzoek naar een Romeinse vestiging in je achtertuin.
Alleen bij dat onderstel zet ik wel wat vraagtekens. Ik hoop dat het eindresultaat er gelikter uit gaat zien want nu lijkt het erop dat je dat onderstel recentelijk hebt opgegraven tijdens een archeologisch onderzoek naar een Romeinse vestiging in je achtertuin.
Veel beter gaat het niet worden Het is ook de bedoeling niet om het strak af te werken.
Als ik uiteindelijk een "datering" krijg van ergens in de late middeleeuwen ben ik al best tevreden
Het is ook de bedoeling niet om het strak af te werken.Als ik uiteindelijk een "datering" krijg van ergens in de late middeleeuwen ben ik al best tevreden
knap staaltje werk weer, ook mooi dat je net die extra stap hebt gezet om het sierlijk te maken. Petje af.
Ik vind het weer helemaal fantastisch! Mooi uitgedacht en uitgevoerd. Ik weet nog niet wat ik vind van het contrast tussen het glimmende padouk en de rest, maar ik ben erg benieuwd naar het resultaat na het aanbrengen van de tung-olie
