Wij hebben inderdaad een cnc-machine Mathieu, maar daarvoor heb je een 3D asser nodig.
Dit hebben we spijtig genoeg niet.
Dus op de ambachtelijke manier en daarvoor zijn we ook een houtdraaier.

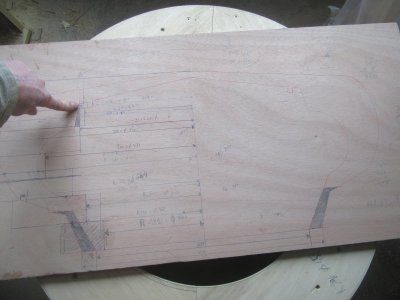

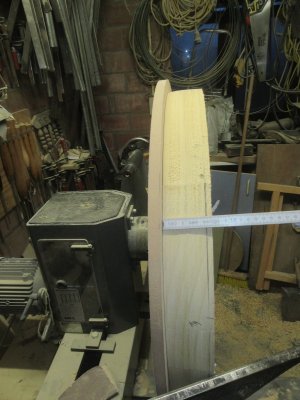

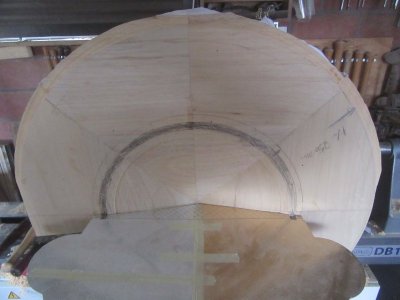

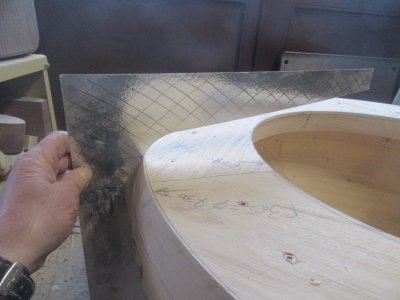

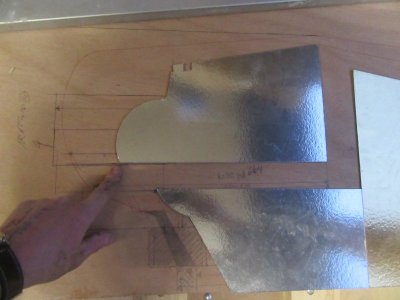

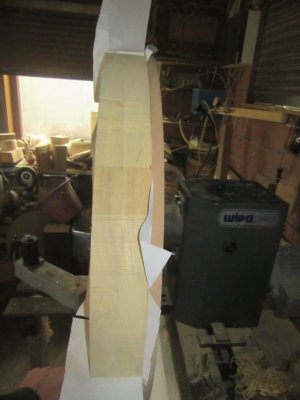

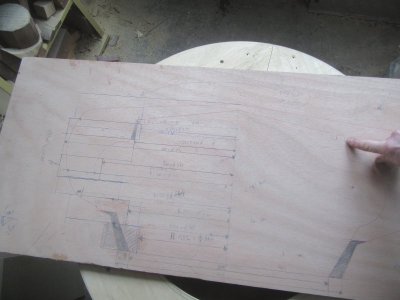

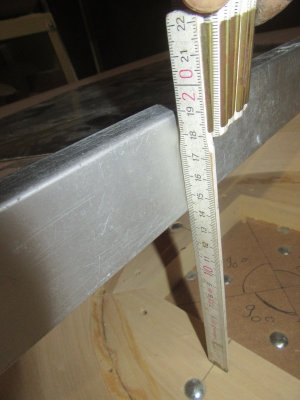

De hoogte die ik al gedraaid heb wordt eens nagemeten om de mal correct te kunnen versnijden.
Zo kunnen de 4de en 5de segmentlaag gedraaid worden via het afgesneden stuk van de mal.

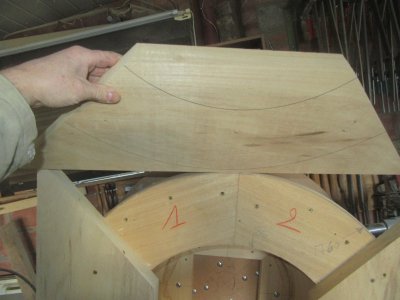

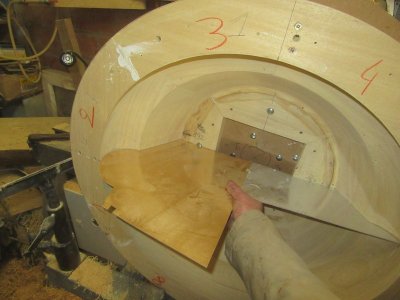

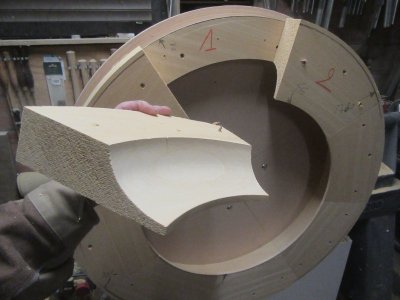

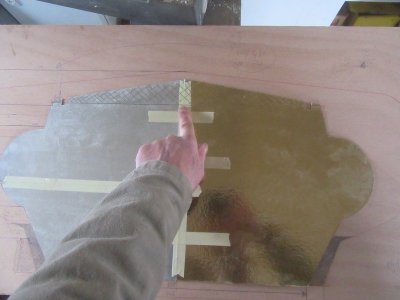

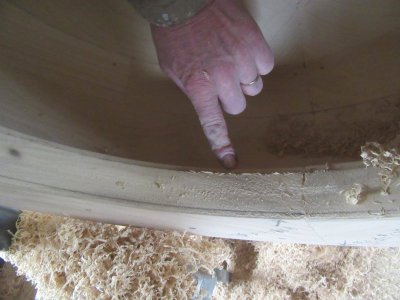

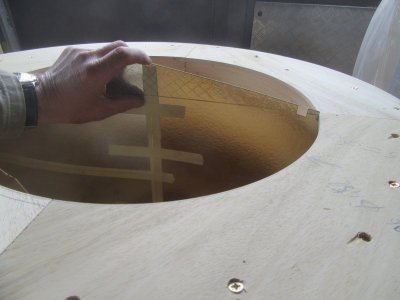

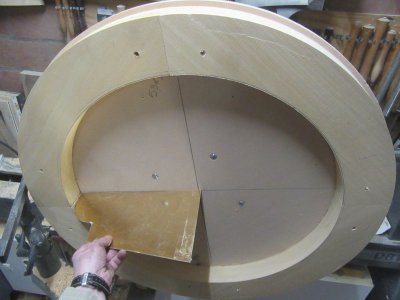

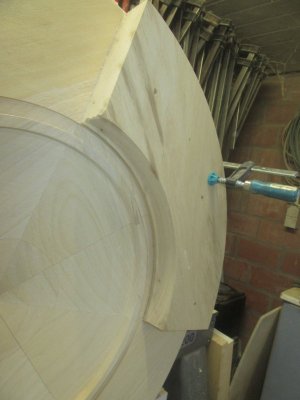

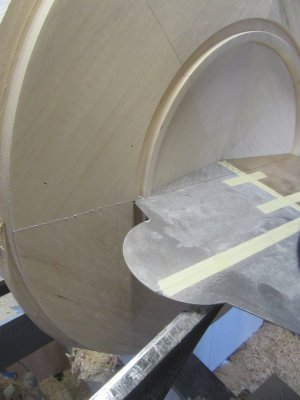

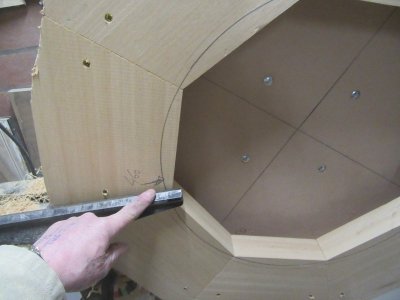

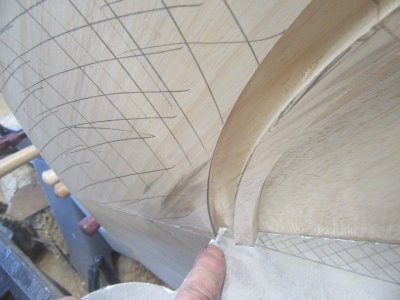

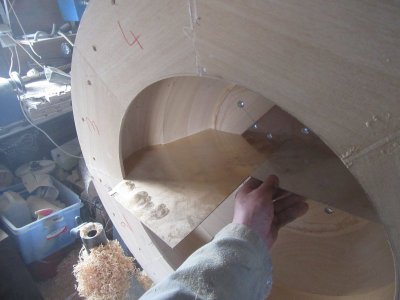

De afgesneden mal tegen de binnenkant van de 4de segmentlaag eens houden om te zien wat er weg gedraaid moet worden.
Het overtollige van de 4de segmentlaag wegdraaien volgens de mal.

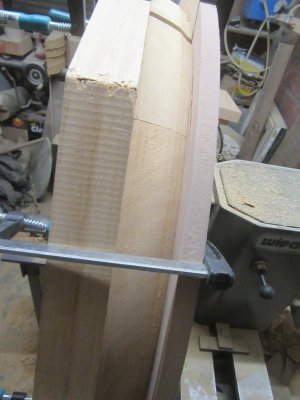

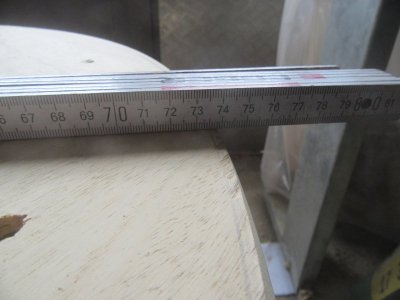

Eventjes de breedte meten tegenover de binnendiameter van de 4de segmentlaag om daarna de ronding gevoelsmatig te kunnen draaien.

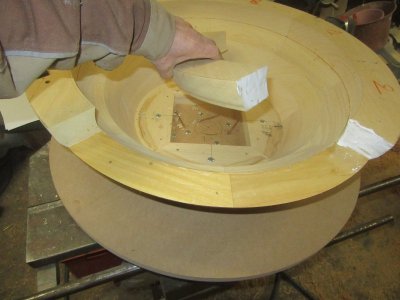

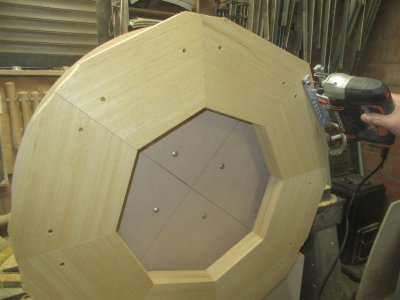

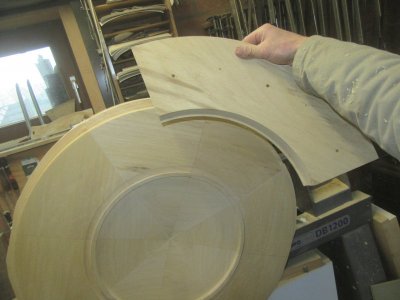

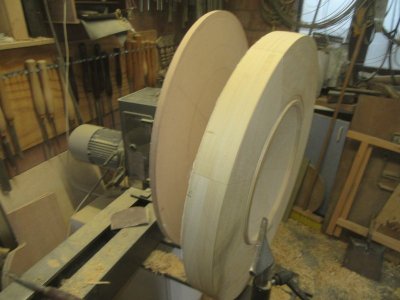

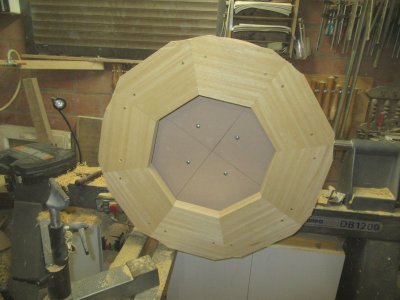

Daarna wordt er één segmentlaag losgeschroefd van de mdf-plateau en eens geplaatst op de eerste 3 segmentlagen.

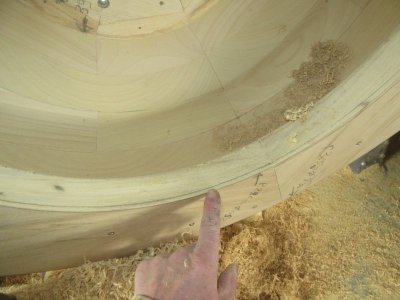

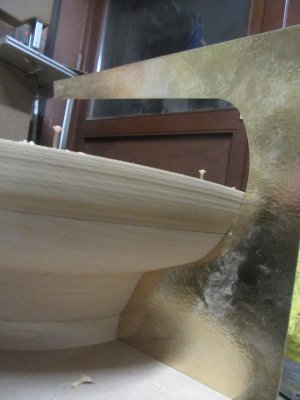

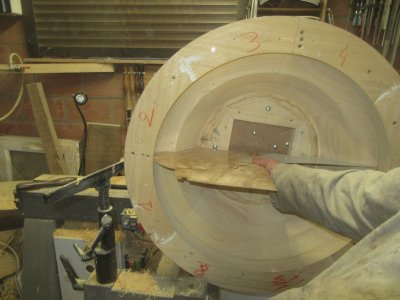

Controle via de buitenmal en de buitendiameter is +/- 1à 2 mm groter tegenover de andere lagen.
Dit hoort zo te zijn want na het verlijmen op elkaar moet het dan nog lichtjes bijgedraaid worden.
Zo kunnen de 4de en 5de segmentlaag gedraaid worden via het afgesneden stuk van de mal.
De afgesneden mal tegen de binnenkant van de 4de segmentlaag eens houden om te zien wat er weg gedraaid moet worden.
Het overtollige van de 4de segmentlaag wegdraaien volgens de mal.
Eventjes de breedte meten tegenover de binnendiameter van de 4de segmentlaag om daarna de ronding gevoelsmatig te kunnen draaien.
Daarna wordt er één segmentlaag losgeschroefd van de mdf-plateau en eens geplaatst op de eerste 3 segmentlagen.
Controle via de buitenmal en de buitendiameter is +/- 1à 2 mm groter tegenover de andere lagen.
Dit hoort zo te zijn want na het verlijmen op elkaar moet het dan nog lichtjes bijgedraaid worden.

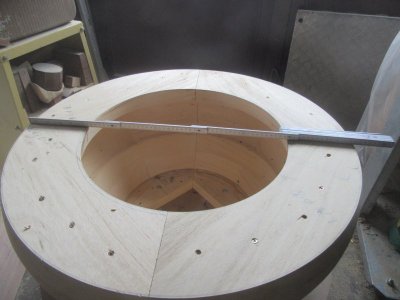

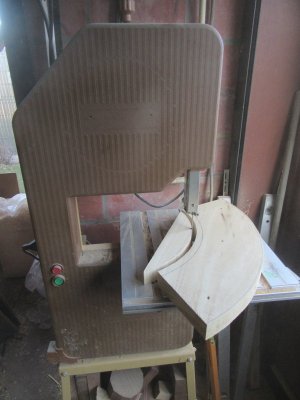

De 5de laag wordt op de 4de sgementlaag geschoefd zonder lijm en brut rond gezaagd met de decoupeerzaag.

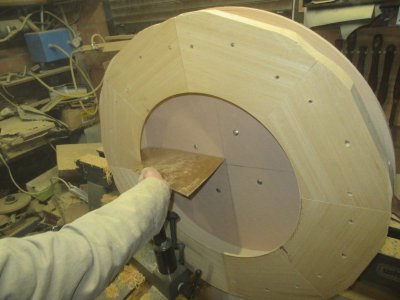

De binnendiameter opmeten van de 5de segmentlaag en plaatsen op het werkstuk.
Via de binnenmal de binnenkant volgens vorm draaien.
De buitendiameter van de 5de segmentlaag opmeten en plaatsen op het werkstuk.
Er wordt +/- een 10-tal mm groter gedraaid tegenover de 4de segmentlaag.
Er komt nog een lichte buiging in de 5de segmentlaag die na de verlijming van alle segmentlagen op elkaar de correct vorm zal krijgen.
Via de binnenmal de binnenkant volgens vorm draaien.
De buitendiameter van de 5de segmentlaag opmeten en plaatsen op het werkstuk.
Er wordt +/- een 10-tal mm groter gedraaid tegenover de 4de segmentlaag.
Er komt nog een lichte buiging in de 5de segmentlaag die na de verlijming van alle segmentlagen op elkaar de correct vorm zal krijgen.

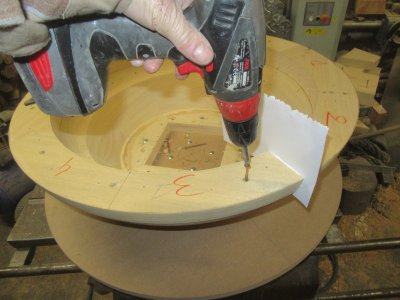

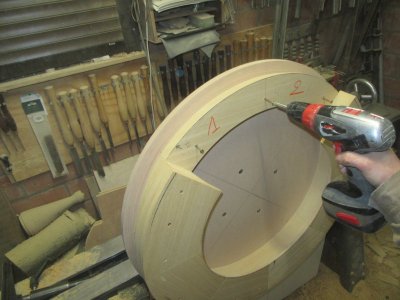

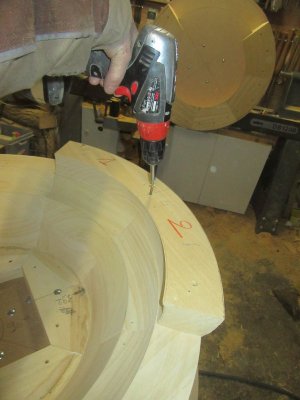

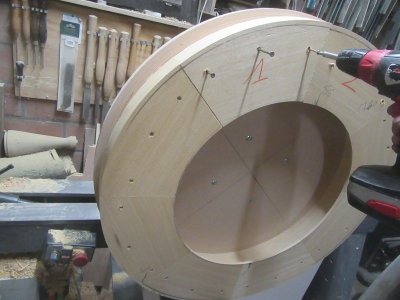

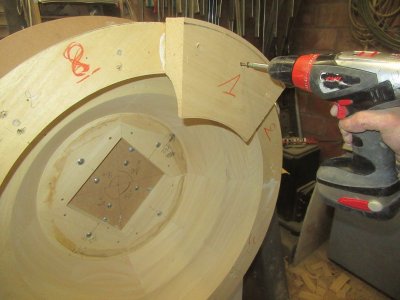

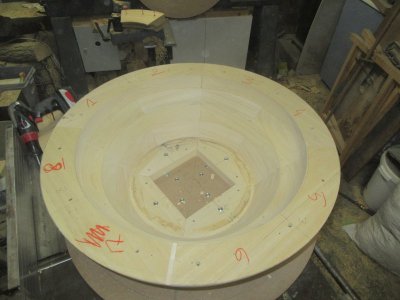

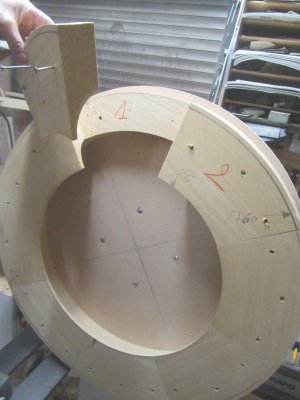

Een benummering plaatsen op de 4de en 5de segmentlaag en alles los schroeven van de mdf-plateau.

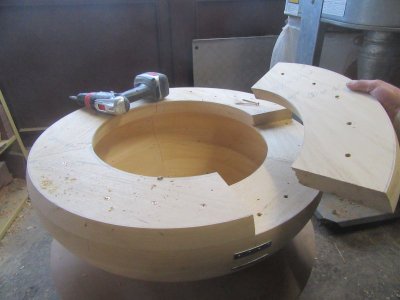

Eenmaal alles losgeschoefd werd de 4de segmentlaag op het geheel gepast.

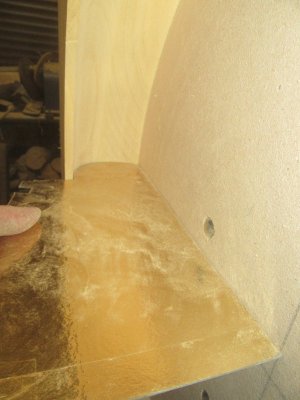

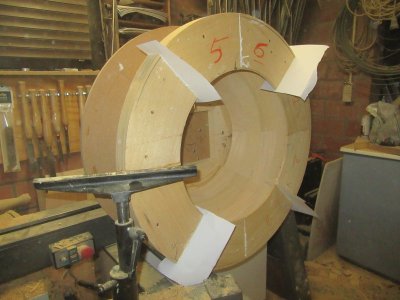

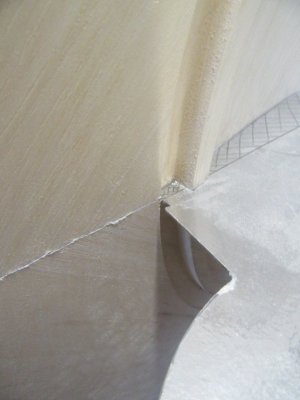

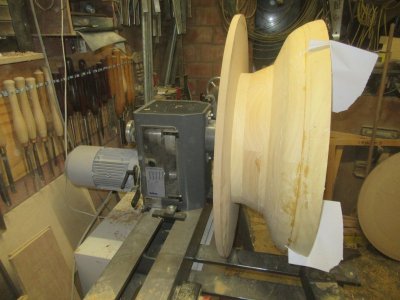

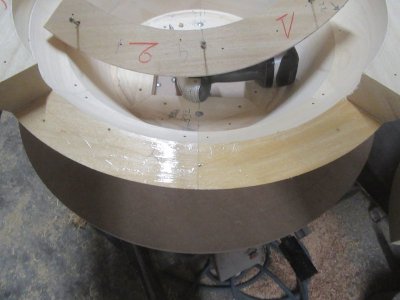

Alles was zoals het moest en de 4de segmentlaag werd gelijmd. Waar de delen elkaar weer moeten scheiden, is er weer papier tussen geplaatst met telkens witte lijm.

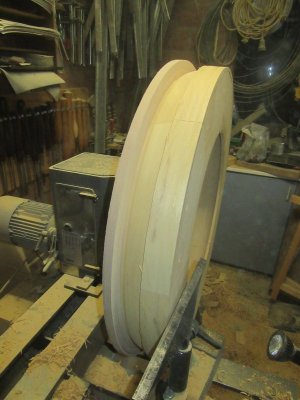

Na het uitharden van de lijm moest het ganse geheel weer op de draaibank .
Eenmaal alles losgeschoefd werd de 4de segmentlaag op het geheel gepast.

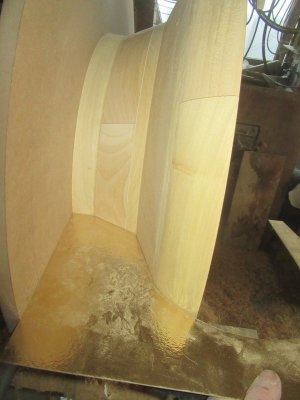

Alles was zoals het moest en de 4de segmentlaag werd gelijmd. Waar de delen elkaar weer moeten scheiden, is er weer papier tussen geplaatst met telkens witte lijm.
Na het uitharden van de lijm moest het ganse geheel weer op de draaibank .

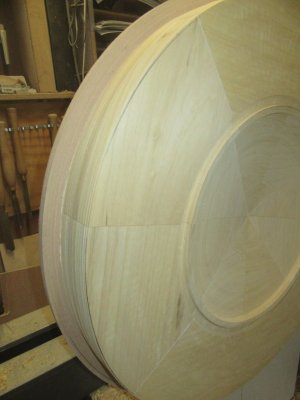

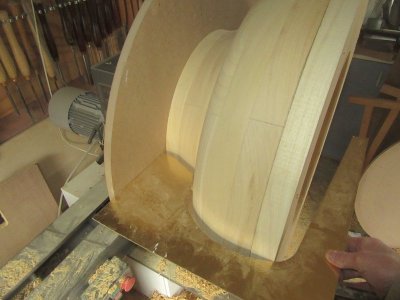

De binnen- en buitenkant van de 4de segmentlaag vloeiend draaien via de mallen.

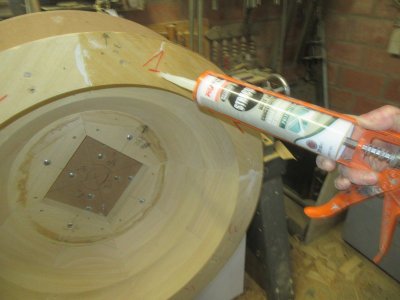

Lijm aan de 5de segmentlaag brengen en aan het geheel vast lijmen met weer telkens papier tussen de scheidingslagen.
De binnen- en buitenkant van de 5de segmentlaag vloeiend draaien via de mallen.
Lijm aan de 5de segmentlaag brengen en aan het geheel vast lijmen met weer telkens papier tussen de scheidingslagen.
De binnen- en buitenkant van de 5de segmentlaag vloeiend draaien via de mallen.

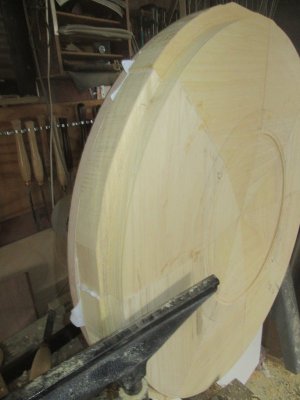

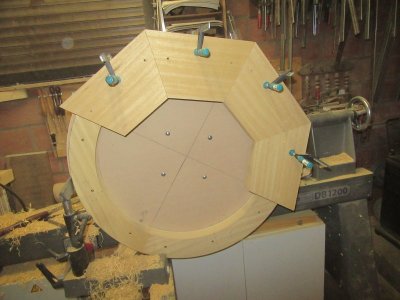

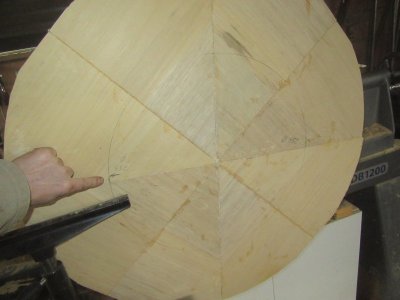

De 6de segmentlaag opschroeven zonder lijm en rondzagen met de lintzaag.
De buitendiameter aftekenen en deze mocht een 3 à 5 mm groter uitgezaagd worden.
De binnenkant moest ik rekening houden met een schuin gedeelte. Met andere woorden, de afgescherven binnenkant moest een 15-tal mm groter gezaagd worden.
De buitendiameter aftekenen en deze mocht een 3 à 5 mm groter uitgezaagd worden.
De binnenkant moest ik rekening houden met een schuin gedeelte. Met andere woorden, de afgescherven binnenkant moest een 15-tal mm groter gezaagd worden.

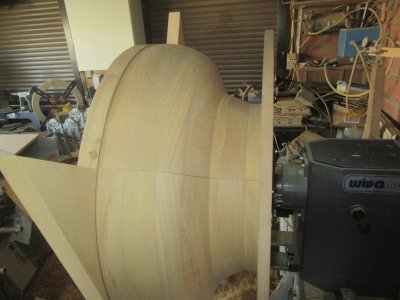

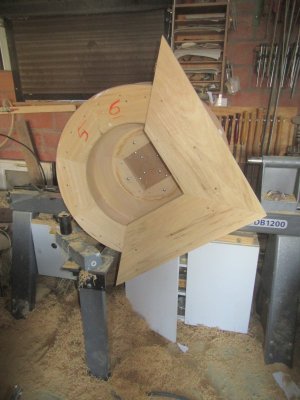

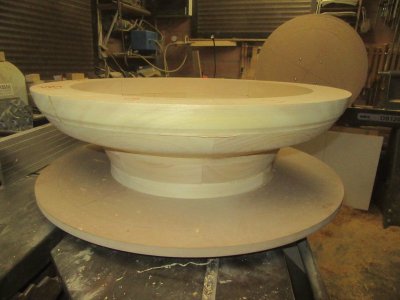

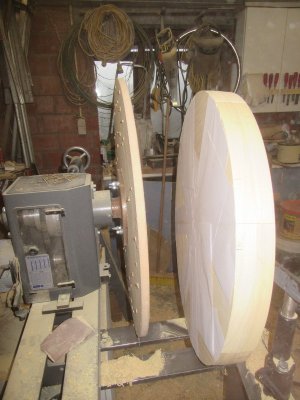

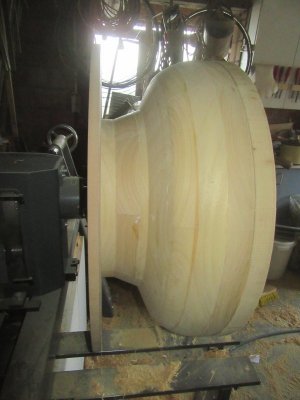

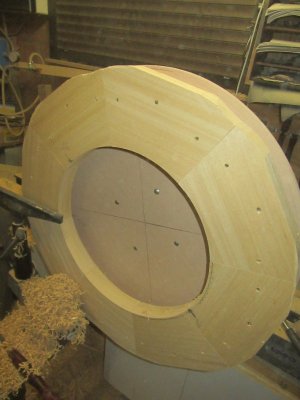

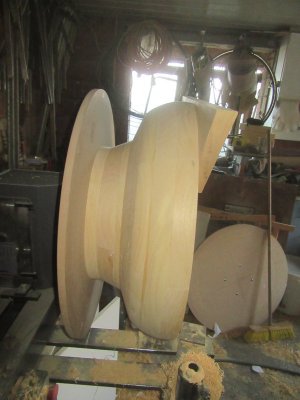

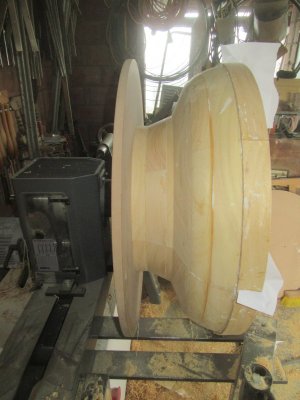

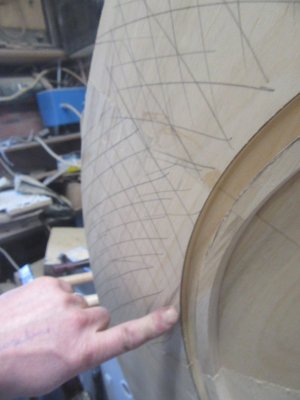

Na 5 lagen te draaien heb ik nu een groot volume die voorwaarts komt te staan.

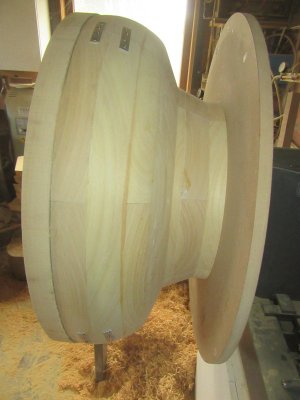

Ik bouw nu een veiligheid in aangezien er 4 scheidingsvoegen met papier tussen zitten.
Doe ik dit niet, dan heb ik grote kans dat het geheel uiteen kan spatten door het duwen van de beitel.

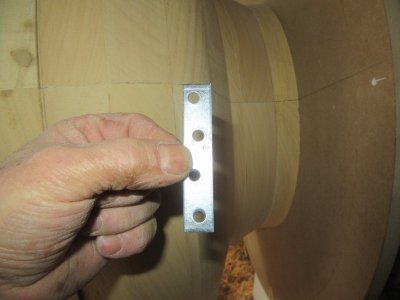

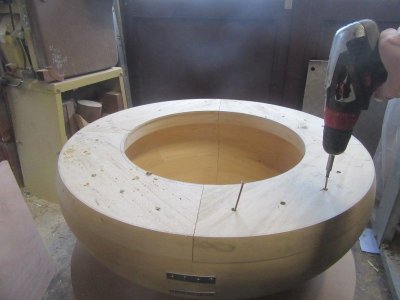

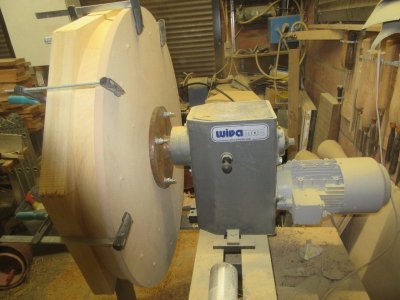

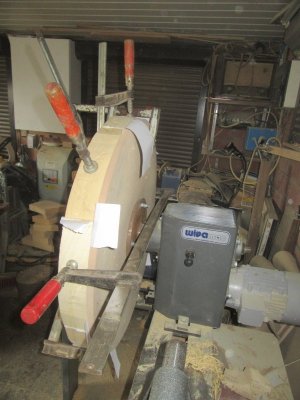

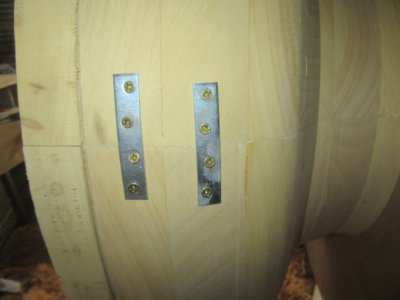

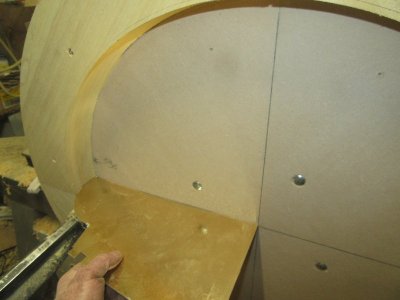

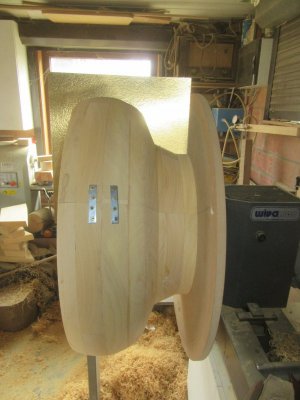

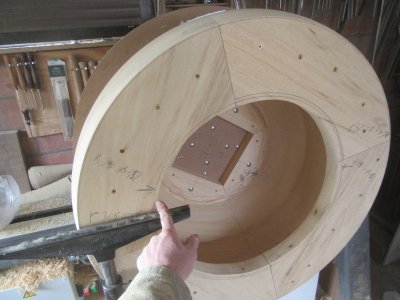

Hiervoor gebruik ik platte metalen plaatjes met gaatjes in.
Ik schroef ze dubbel per scheidingsvoeg.

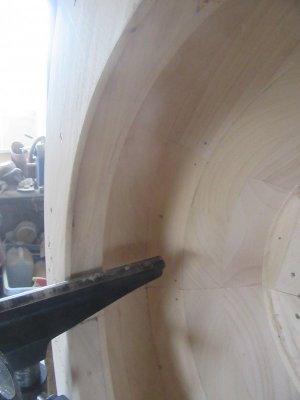

De buitenkant van de 6de segmentlaag op vorm draaien volgens de mal.
De binnenkant van de 6de segmentlaag draaien volgens de mal .

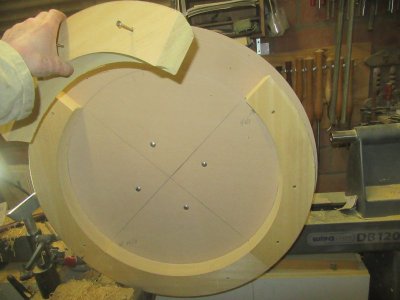

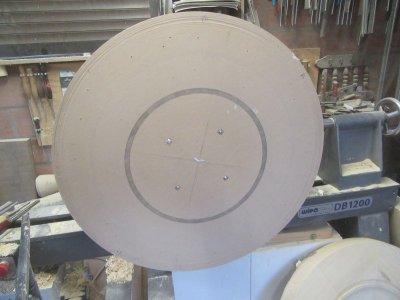

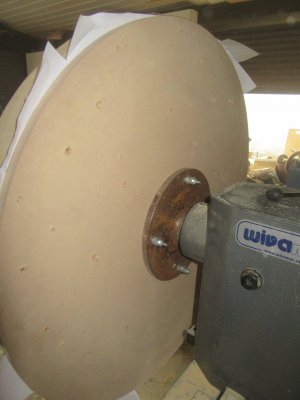

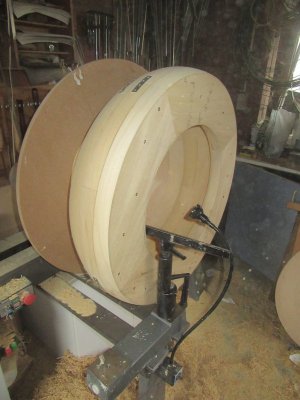

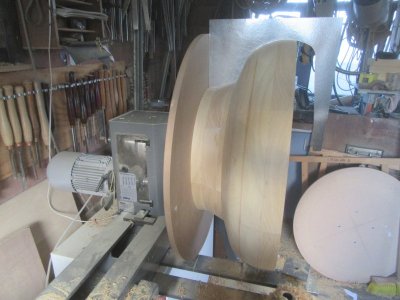

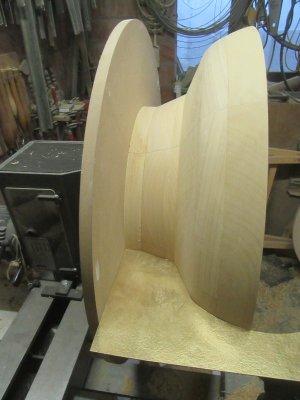

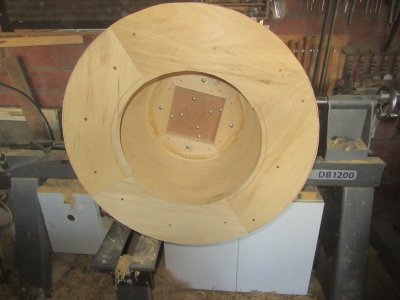

Het geheel afnemen van de draaibank om de laatste 2 segmentlagen apart te draaien op aandere mdf-plaat.

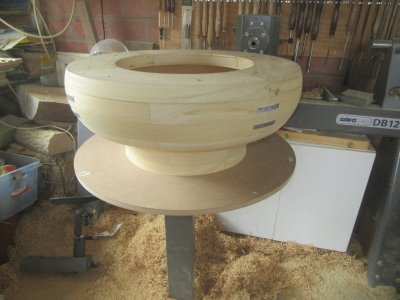

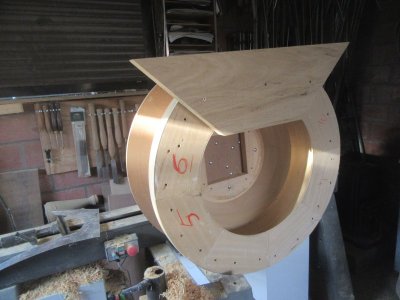

Voor alle duidelijkheid, de laaste segmentlaag op de onderstaande foot is nog niet gelijmd aan het geheel.
reden is, ik moet ze nog eens kunnen afschroeven om een controel te kunnen uitvoeren bij de laatse segmentlagen.
Ik bouw nu een veiligheid in aangezien er 4 scheidingsvoegen met papier tussen zitten.
Doe ik dit niet, dan heb ik grote kans dat het geheel uiteen kan spatten door het duwen van de beitel.
Hiervoor gebruik ik platte metalen plaatjes met gaatjes in.
Ik schroef ze dubbel per scheidingsvoeg.
De buitenkant van de 6de segmentlaag op vorm draaien volgens de mal.
De binnenkant van de 6de segmentlaag draaien volgens de mal .
Het geheel afnemen van de draaibank om de laatste 2 segmentlagen apart te draaien op aandere mdf-plaat.
Voor alle duidelijkheid, de laaste segmentlaag op de onderstaande foot is nog niet gelijmd aan het geheel.
reden is, ik moet ze nog eens kunnen afschroeven om een controel te kunnen uitvoeren bij de laatse segmentlagen.
P
Pel
Guest
Ik sta er versteld van Didier hoe alles hebt uitgedokterd, maar ook goed om te zien dat je de veiligheid in acht neemt.
Groet Pel.
Groet Pel.
De laatste 2 lagen zijn nu aan de beurt.

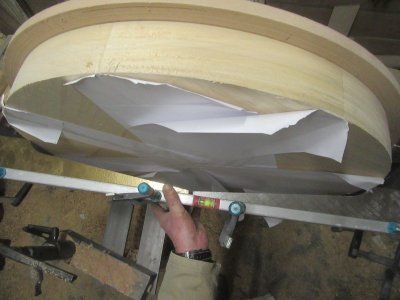

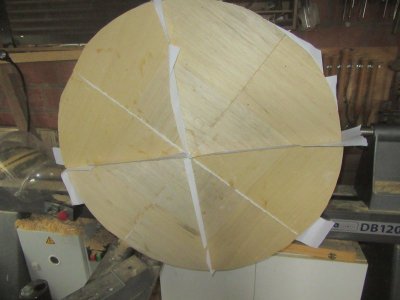

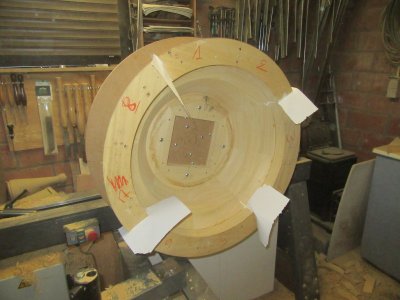

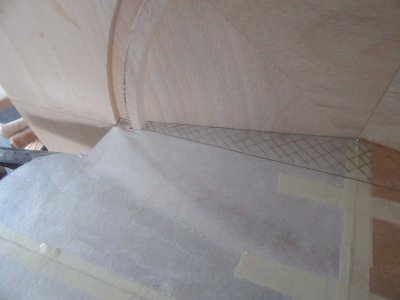

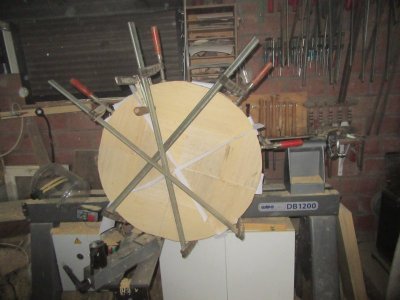

Hier een fase van de verlijming weer met telkens weer papier er tussen.
Ik had foto's genomen stap voor stap hoe ze aangebracht werden, maar er is iets mis gegegaan.
De foto's staan niet op mijn toetsel.
Wat je nu ziet zijn eigenlijk 2 lagen op elkaar gelijmd in de dikte als in de breedte.

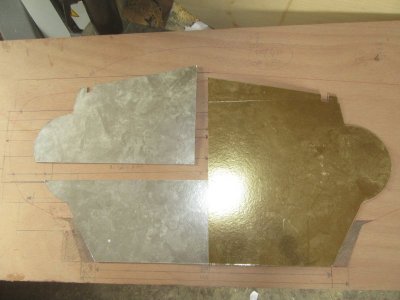

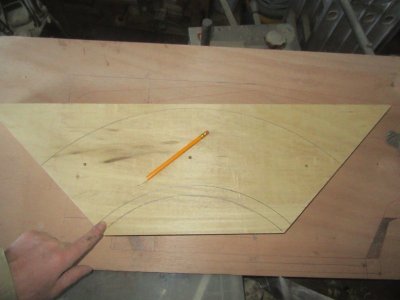

De binnenmal die versneden werd weer aan elkaar kleven en de binnenhoogte aanzetten.
Zo weet ik wat er nog gedraaid moet worden aan de binnenkant van de laatse 2 segmentlagen.

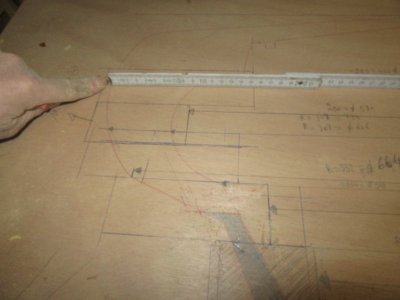

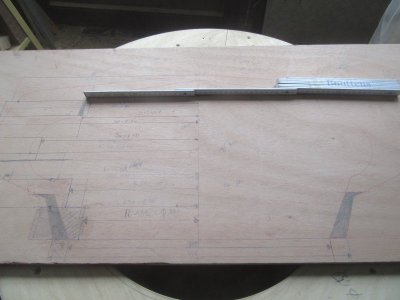

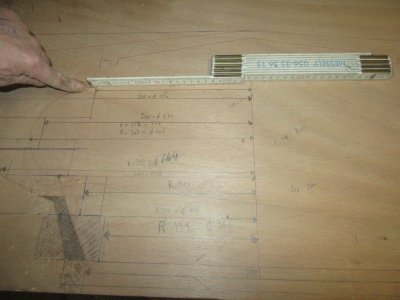

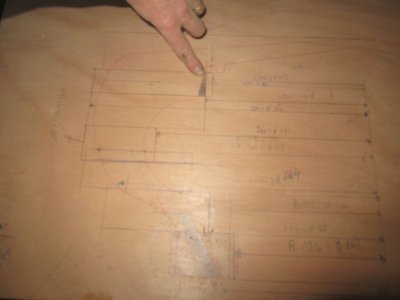

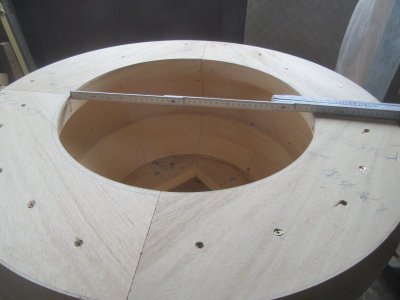

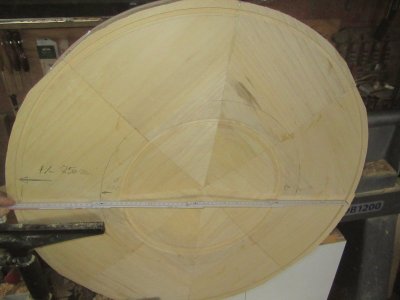

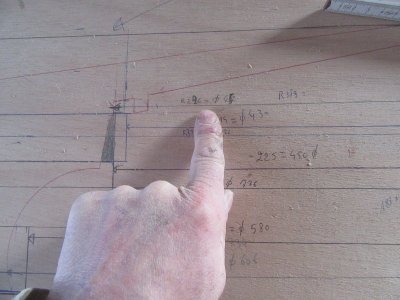

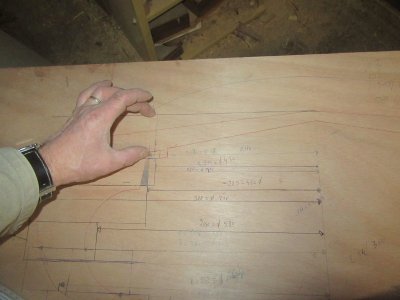

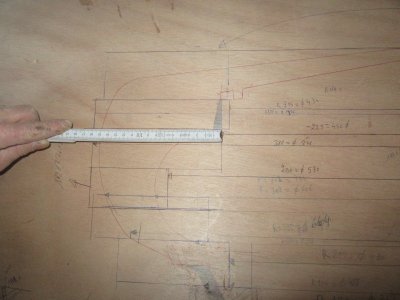

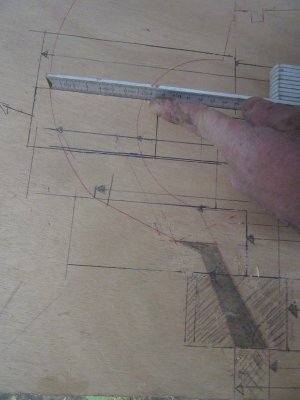

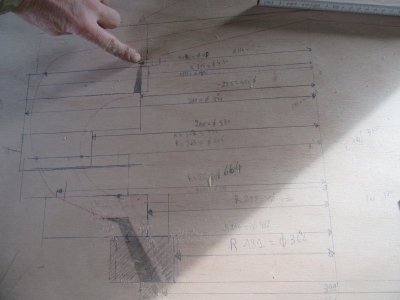

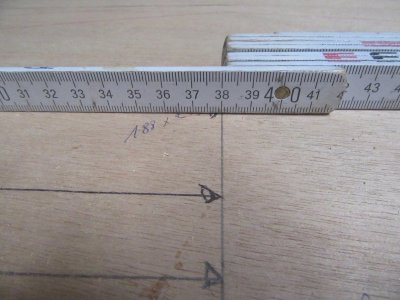

De binnendiameter van de laatste 2 segmentlagen opmeten via de tekening en controleren op het werkstuk.
De afmetingen zijn perfect juist en mogen op de segmentlagen geplaatst worden.

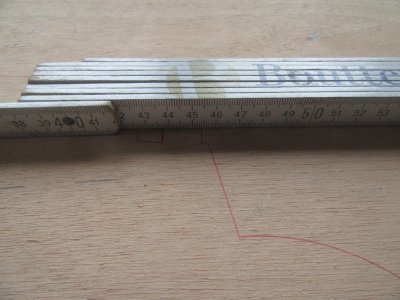

De buitendiameter opmeten.
Ik doe iets bij zodanig dta deze brut kan weg gedraaid worden.
Hier een fase van de verlijming weer met telkens weer papier er tussen.
Ik had foto's genomen stap voor stap hoe ze aangebracht werden, maar er is iets mis gegegaan.
De foto's staan niet op mijn toetsel.
Wat je nu ziet zijn eigenlijk 2 lagen op elkaar gelijmd in de dikte als in de breedte.
De binnenmal die versneden werd weer aan elkaar kleven en de binnenhoogte aanzetten.
Zo weet ik wat er nog gedraaid moet worden aan de binnenkant van de laatse 2 segmentlagen.
De binnendiameter van de laatste 2 segmentlagen opmeten via de tekening en controleren op het werkstuk.
De afmetingen zijn perfect juist en mogen op de segmentlagen geplaatst worden.
De buitendiameter opmeten.
Ik doe iets bij zodanig dta deze brut kan weg gedraaid worden.

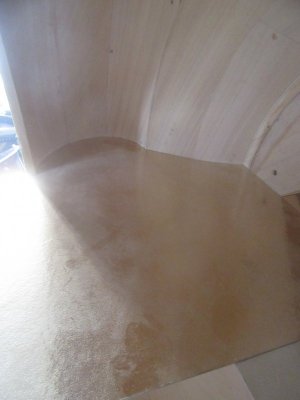

De buiten- en binnenkant iets weg draaien.

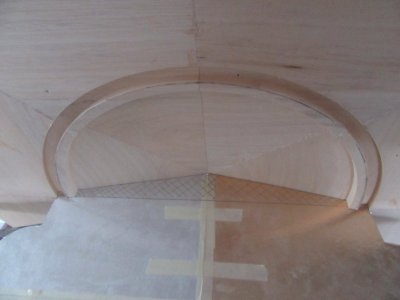

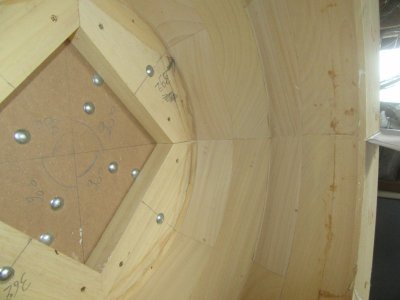

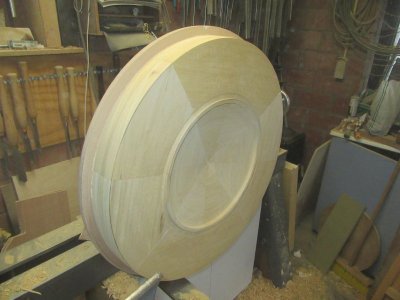

Aan de binnenkant is er een ssorrt van groef ingedraaid waar ledlampjes in moeten komen.
Aan de binnenkant is er een ssorrt van groef ingedraaid waar ledlampjes in moeten komen.

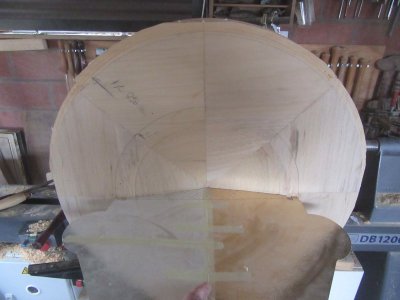

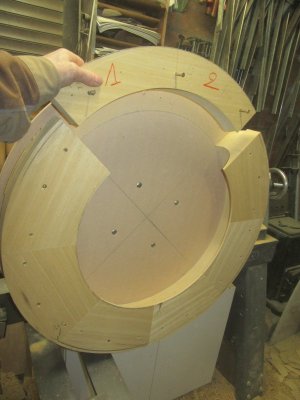

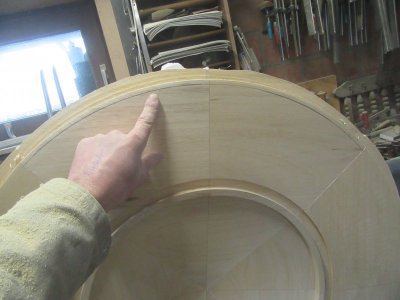

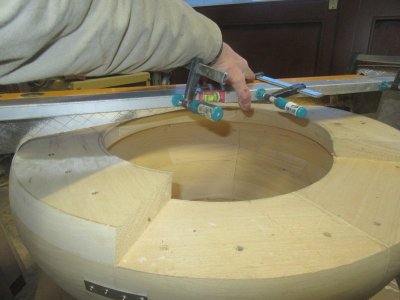

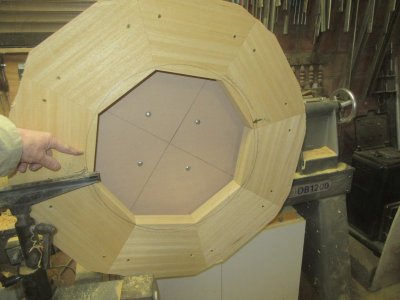

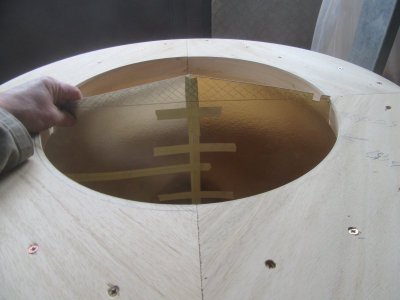

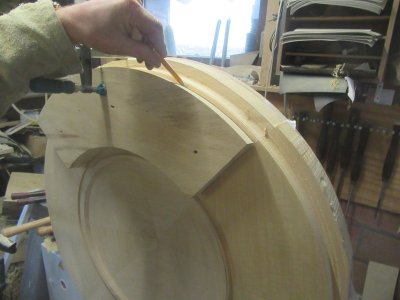

Een segmentdeel van het grote geheel eens afschroeven en controleren of de aansluitig perfect is tegenover de laatste 2 segmentlagen.

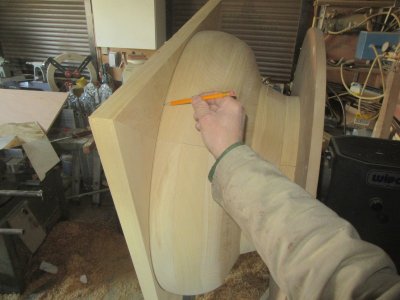

Terwijl het segmentstuk van de vorige lagen opgespannen is kan ik nu profiteren om er een lijn te trekken aan de buitenkant.
Zo heb ik de buitendiemeter +/-correct.
Buitendiameter +/- draaien.
Het geheel van de mdf-plateau nemen.
Terwijl het segmentstuk van de vorige lagen opgespannen is kan ik nu profiteren om er een lijn te trekken aan de buitenkant.
Zo heb ik de buitendiemeter +/-correct.
Buitendiameter +/- draaien.
Het geheel van de mdf-plateau nemen.

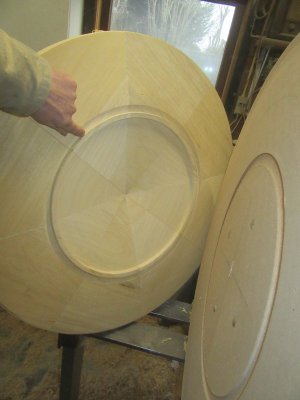

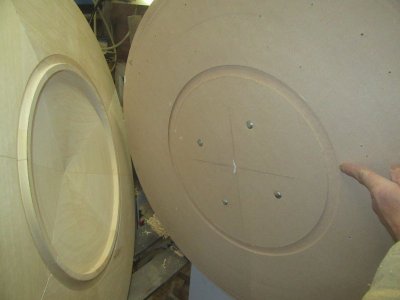

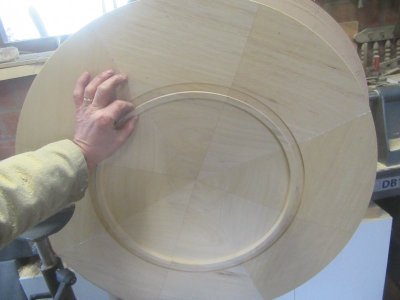

Een groef draaien in de mdf-plateau gelijk aan het gedraaide tandje.
De buitenkant van het tandje moet perfect zijn zodanig dat het geheel weer direct perfect gecentreed is.

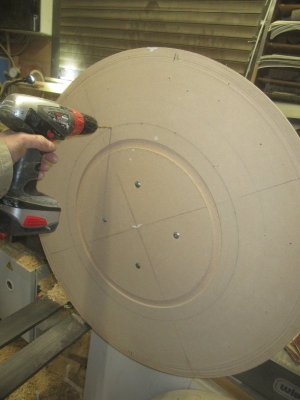

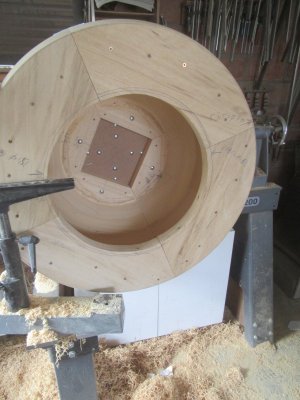

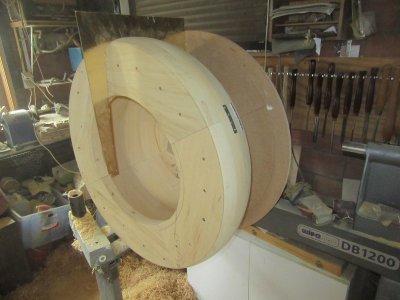

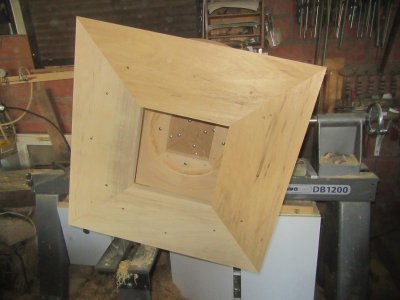

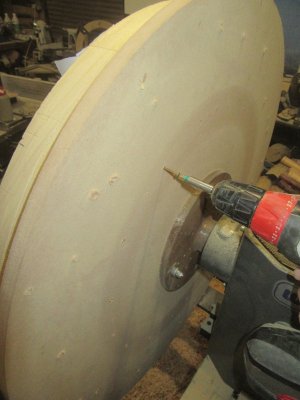

De segmentlagen vast schroeven via de achterzijde van de mdf-plateau.
De schroeven heb ik op voorhand bekeken waar ze komen te zitten zonder dat ze hinderlijk zijn tijdens het draaien.
De buitenkant van het tandje moet perfect zijn zodanig dat het geheel weer direct perfect gecentreed is.
De segmentlagen vast schroeven via de achterzijde van de mdf-plateau.
De schroeven heb ik op voorhand bekeken waar ze komen te zitten zonder dat ze hinderlijk zijn tijdens het draaien.

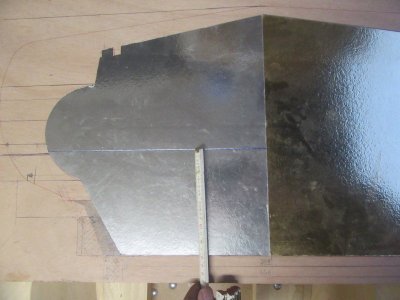

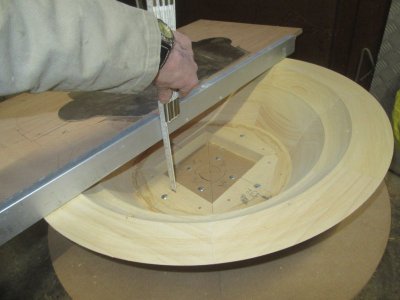

De hoogte van alle gedraaide segmenten op de buitenmal plaatsen.
Zo kan ik bepalen wat de totale hoogte moet worden van van de laatse 2 segmentlagen.

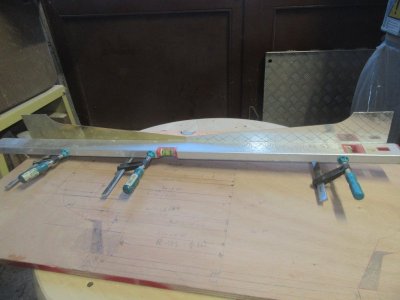

De 2 buitenmallen werden perfect afgesneden en tussen 2 waterpassen op één lijn gespannen.
Controle uitvoeren of de buitendiameter van het ganse geheel gelijk is de buitenkant van de mal.
Eens presenteren op de laatste 2 segmentlegen.
De dikte plaatsen van het laatse deel op het te draaien stuk.
Zo kan ik bepalen wat de totale hoogte moet worden van van de laatse 2 segmentlagen.
De 2 buitenmallen werden perfect afgesneden en tussen 2 waterpassen op één lijn gespannen.
Controle uitvoeren of de buitendiameter van het ganse geheel gelijk is de buitenkant van de mal.
Eens presenteren op de laatste 2 segmentlegen.
De dikte plaatsen van het laatse deel op het te draaien stuk.
