kleine eettafel zonder regels, hoe de poten bevestigen
- Onderwerp starter ErnstKuhne
- Startdatum
P
Pel
Guest
Verbindingen zien er goed uit Ernst, die Maloof verbinding zit muurvast, hoe lang was de domino die je gebruikt hebt?
Groet Pel.
Groet Pel.
Dat is mooi werk, Ernst! Strak en netjes. Hoeft niet onder te doen voor CNC.
Heb je ook foto’s voor het in elkaar zetten?

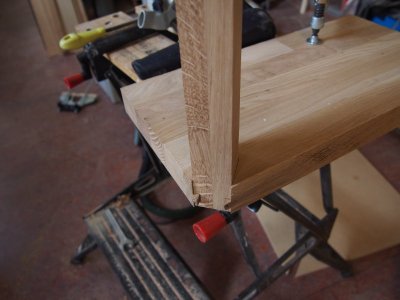

Het netjes in de hoek infrezen van de domino gaat behoorlijk vlot en nauwkeurig. As onder 45 graden aftekenen en mm verdeling op schaal gelijk zetten. Een beetje afwijking stelt eigenlijk geen probleem. De domino vangt dit zonder probleem op.
Heb je ook foto’s voor het in elkaar zetten?
Het netjes in de hoek infrezen van de domino gaat behoorlijk vlot en nauwkeurig. As onder 45 graden aftekenen en mm verdeling op schaal gelijk zetten. Een beetje afwijking stelt eigenlijk geen probleem. De domino vangt dit zonder probleem op.
Bij de Maloof verbinding had ik uiteraard geen domino, bij de andere had ik er drie per hoek van 10 mm dik en 50 mm lang
Helaas geen fotos gemaakt tijdens het maken van de maloof verbinding. Bij de volgende ga ik proberen er op tijd aan te denken
Petrolhead, bedankt... ik heb het uiteindelijk met een Maloof-joint geklaard. Ik zal zo foto's uploaden!

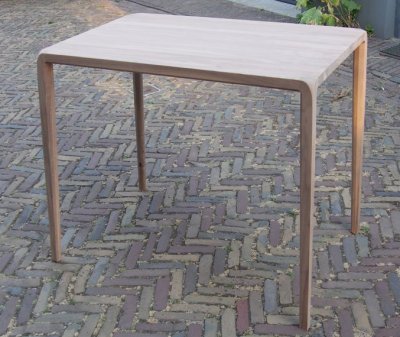

Hierbij foto's van het eindresultaat, ik vind hem echt goed gelukt en de klant gelukkkig ook.
Het is een variant op de maloof-verbinding geworden. De tafel heeft een 4 cm dik notenhouten blad verlijmd uit 6cm brede delen, aan de randen onder 30 graden afgefreesd zodat het maar 28 mm dik lijkt. de poten zijn van 5 cm vierkant noten gemaakt,
maar sterk naar beneden verjongd tot 34mm en vervolgens nog schuin afgefreesd met het blad mee.

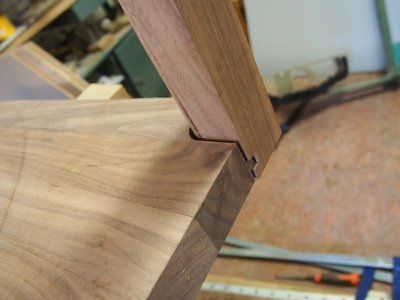

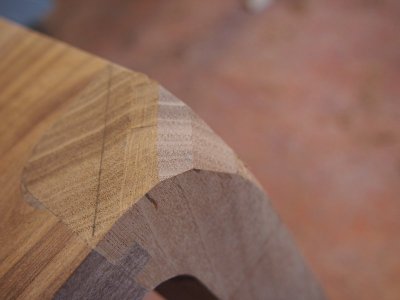

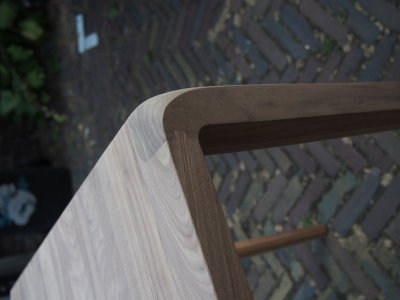

de maloof-joint

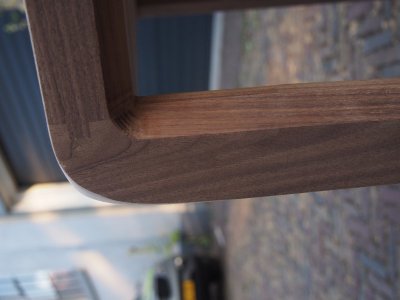

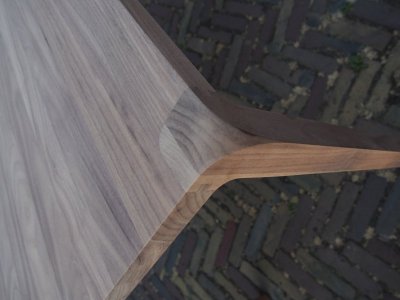

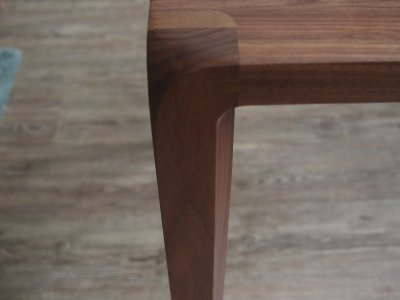

de hoeken afgerond
Het is een variant op de maloof-verbinding geworden. De tafel heeft een 4 cm dik notenhouten blad verlijmd uit 6cm brede delen, aan de randen onder 30 graden afgefreesd zodat het maar 28 mm dik lijkt. de poten zijn van 5 cm vierkant noten gemaakt,
maar sterk naar beneden verjongd tot 34mm en vervolgens nog schuin afgefreesd met het blad mee.
de maloof-joint
de hoeken afgerond
Bijlagen
Laatst bewerkt:
Weer een erg fraai stukje werk.....
Heb je iets getest wat betreft sterkte? Ik heb toch wel wat twijfels over de stevigheid als ik het zo zie.....
Heb je iets getest wat betreft sterkte? Ik heb toch wel wat twijfels over de stevigheid als ik het zo zie.....
nog wat foto's
Zoals gezegd, volledig notenhout, geen staal alleen lijm en domino's in het blad en alleen maloof-joint en lijm voor de poten.
Wel een spannende constructie.
Goed gedroogd hout en om en om de hartkanten van het hout gewisseld en vrij smalle delen gebruikt.
Nu alleen nog in de PU-lak zetten, omdat de klant een wijnglas bestendige tafel wil en geen poetster is.
Minder mooi dan olieën maar ik gebruik AVIS pu, mat op terpentinebasis.
Geen idee waarom de foto's verkeerd georiënteerd zijn, dat zijn ze vóór het uploaden niet.
Zoals gezegd, volledig notenhout, geen staal alleen lijm en domino's in het blad en alleen maloof-joint en lijm voor de poten.
Wel een spannende constructie.
Goed gedroogd hout en om en om de hartkanten van het hout gewisseld en vrij smalle delen gebruikt.
Nu alleen nog in de PU-lak zetten, omdat de klant een wijnglas bestendige tafel wil en geen poetster is.
Minder mooi dan olieën maar ik gebruik AVIS pu, mat op terpentinebasis.
Geen idee waarom de foto's verkeerd georiënteerd zijn, dat zijn ze vóór het uploaden niet.
P
Pel
Guest
Echt een geslaagd geheel, heel erg knap geworden!
GH1, jij bedoelt owv de smalle "pen" aan het tafelblad? Ik zag misschien eerder een nadeel bij het feit dat voor elke verbinding telkens 1 zijde volledig uit kops- tegen langshout bestaat. Maar zeker voor dit formaat tafel zou ikzelf mij over beiden niet al te veel zorgen maken
Nogmaals, knap werk!
GH1, jij bedoelt owv de smalle "pen" aan het tafelblad? Ik zag misschien eerder een nadeel bij het feit dat voor elke verbinding telkens 1 zijde volledig uit kops- tegen langshout bestaat. Maar zeker voor dit formaat tafel zou ikzelf mij over beiden niet al te veel zorgen maken
Nogmaals, knap werk!
Dat is inderdaad waar ik aan dacht... maar wellicht lijkt het allemaal wat anders op de foto dan de werkelijke verhoudingen. Ik zou me vooral zorgen maken over krachten die schuin op de poten komen, bijvoorbeeld als de tafel over de grond wordt geschoven. Bij deze constructie zie ik vaak ook nog wat pennen/deuvels schuin door de verbinding.
Maar zoals gezegd, het is vast de foto die de verkeerde indruk geeft.
Maar zoals gezegd, het is vast de foto die de verkeerde indruk geeft.
Stabiliteit van de hoekverbinding was ook mijn zorg, vandaar het onderwerp...de maloofverbinding was voor stoelen geschikt en die wotden zwaar belast, daarom deze keuze.

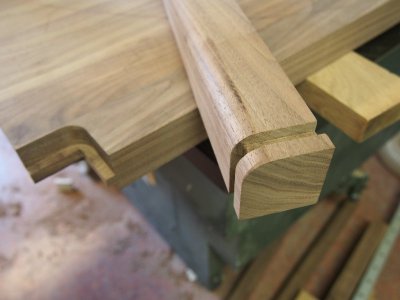

Ik heb in de 50 mm dikke poten een groef van 8 mm diep en 10mm breed gezaagd aan 2 zijden en aan het blad de bijbehotende 'veer' gefreesd. De poot schuif je er in met lijm en kun je prschtig met de lijmklem richten, perfect haaks. Veel lijmoppervlak en altijd een groot deel van de verbinding langshout op langshout....lijkt nu heel stevig geworden.
Ik heb in de 50 mm dikke poten een groef van 8 mm diep en 10mm breed gezaagd aan 2 zijden en aan het blad de bijbehotende 'veer' gefreesd. De poot schuif je er in met lijm en kun je prschtig met de lijmklem richten, perfect haaks. Veel lijmoppervlak en altijd een groot deel van de verbinding langshout op langshout....lijkt nu heel stevig geworden.

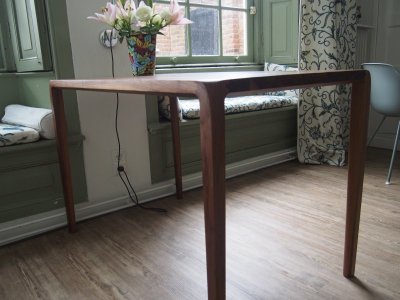

Deze week geplaatst in een mooi statig herenhuis. Afgewerkt met Avis PU-lak op terpentinebasis, mat. De opdrachtgeefster wilde geen olie omdat ze absoluut geen onderhoud wilde.
P
Pel
Guest
Ik vind het een prachtig gestileerd tafeltje, lijkt m.i. op jugendstil, staat ook heel mooi op de parketvloer.
