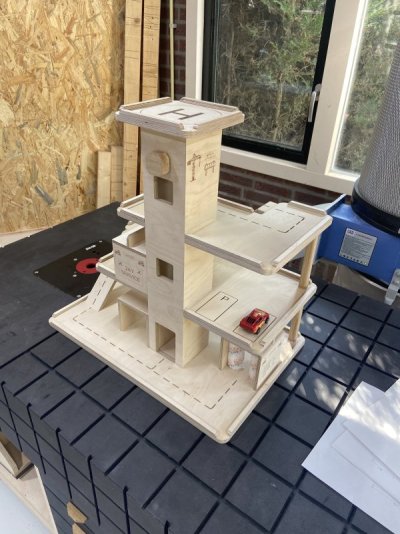

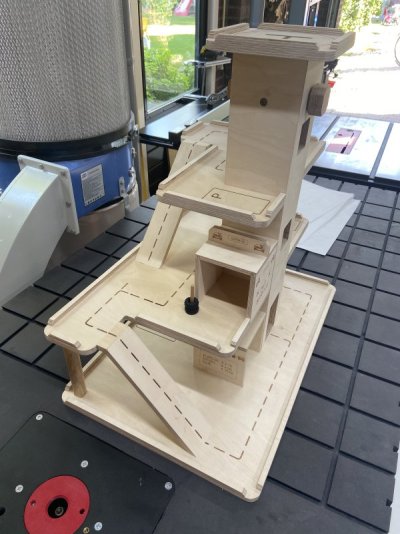

afgelopen weekend deze gemaakt voor m'n dochtertje... inmiddels met een garage voor m'n zoon bezig.. moet zeggen dat het een leuke bezigheid is, dit soort (duurzaam) speelgoed maken!

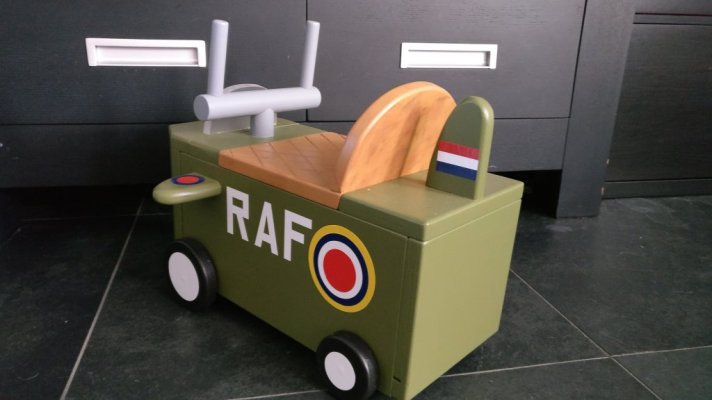

Was een gekartelde ring een optie geweest?En hoewel de brandweerauto ook behoorlijk wat werk was, met name de wielen vrij te laten rijden (ik heb daar eigenlijk nog geen goede oplossing voor), was deze Pikler driehoek (naamgeving door de bedenkster: Emmi Pikler - Wikipedia).
De Pikler driehoek is een klimrek dat verstelbaar is zodat er allerlei vormen van te maken zijn:
https://mobiel.kinderwonderland.nl/image/cache/data//Pikler%20triangle%20Mopitri%20(9)47-500x500.jpghttps://mobiel.kinderwonderland.nl/image/cache/data//Pikler%20triangle%20Mopitri%20(4)52-500x500.jpghttps://mobiel.kinderwonderland.nl/image/cache/data//Pikler%20triangle%20Mopitri%20(8)51-500x500.jpg
Het lastige aan de driehoek vond ik om de verbinding te maken, deze moet in vele standen te verstellen zijn, stevig genoeg zijn, en uiterst nauwkeurig gemaakt worden.
Die precisie is nodig omdat er in mijn ontwerp (dat ik overigens nagemaakt heb met mijn eigen visie van ette tete) een verbinding van 12 deuvels van 10 mm zitten die in de andere delen moeten passen met gaten van 11 mm.
Twaalf gaten, 1 mm speling, op 6 verbindingen, dat is dus 72 punten die exact moeten passen.
Het begint allemaal met 8 delen beukenmultiplex van 18 mm en nog eens 8 van 10 mm.
De grove maat uitgezaagd met de lintzaag:
En de bovenfrees zorgde ervoor dat de 16 latjes allemaal dezelfde vorm kregen:

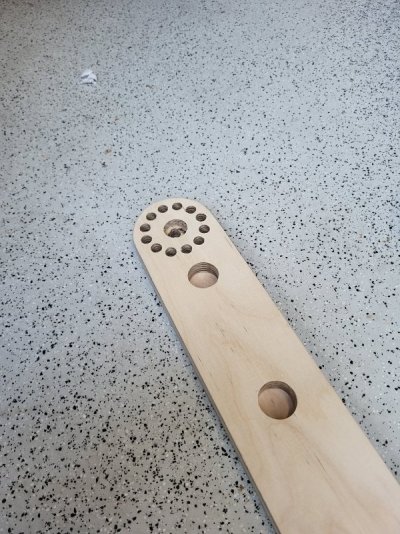

Het aftekenen van de gaten. Deze dienden dus exact 30° van elkaar af te staan. Hiervoor heb ik de koershoekmeter gebruikt uit dit topic (Waar teken jij mee af?) (@MaartenS, @Arend b):
Met 12 10 mm gaten:
En 12 11 mm gaten:
Nog veel meer gaten:
En nog meer gaten, in dit geval 30 mm gaten voor de stokken:
En een foto van de grootste fout die ik heb gemaakt maar dat toen nog niet wist:
En daar dus naderhand achter kwam, de 30 mm gaten dienen namelijk niet in elk 18 mm deel doorboord te worden aangezien 4 stuks ervan aan de buitenkant komen te zitten. Die 4 delen heb ik opnieuw gemaakt:

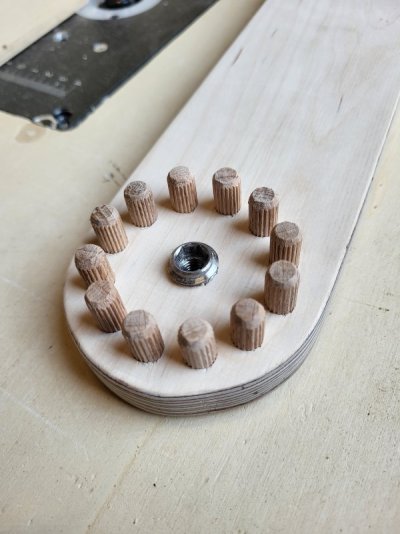

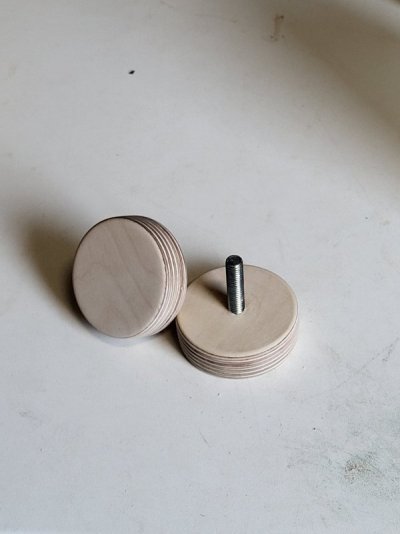

Een inslagmoer om de verbinding te verzekeren met een draadeind en knop:
Daarna de deeltjes gelijmd zodat alle lelijke kanten, en de slagmoeren uit het zicht zijn. Volgende keer wel minder lijm gebruiken:
Nog een plaatje van de verbinding:
De stokken erin meppen, en de delen passen, 2 passen er in elkaar:
3 ook:
En uiteindelijk ook 4:
Ik ben zelf bezig met een ontwerpje van dat pikler speelgoed, maar ik vroeg me af of jullie het allemaal van zulk dik hout maken. Het lijkt in ieder geval dik. Zelf ben ik voornemens 18mm multiplex te gebruiken (omdat ik dat nog heb liggen
)
Heb net in SolidWorks een ontwerpje gemaakt en hoop het dan op de cnc van een maatje te maken. Niet moeilijker maken dan strikt noodzakelijk
)Heb net in SolidWorks een ontwerpje gemaakt en hoop het dan op de cnc van een maatje te maken. Niet moeilijker maken dan strikt noodzakelijk
Laatst bewerkt:

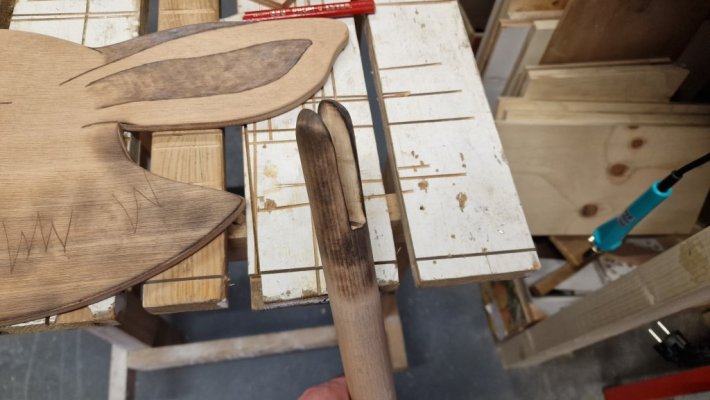

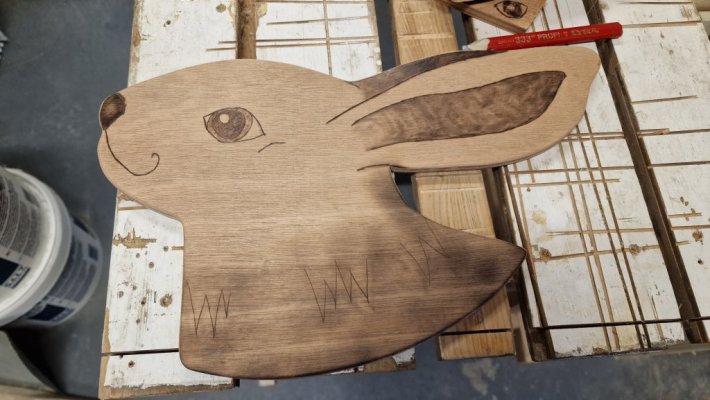

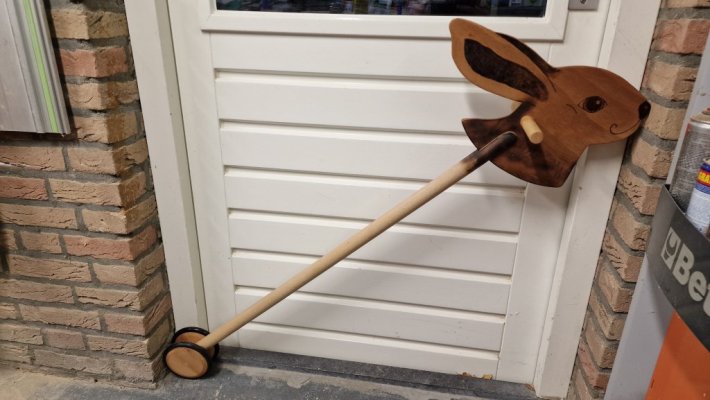

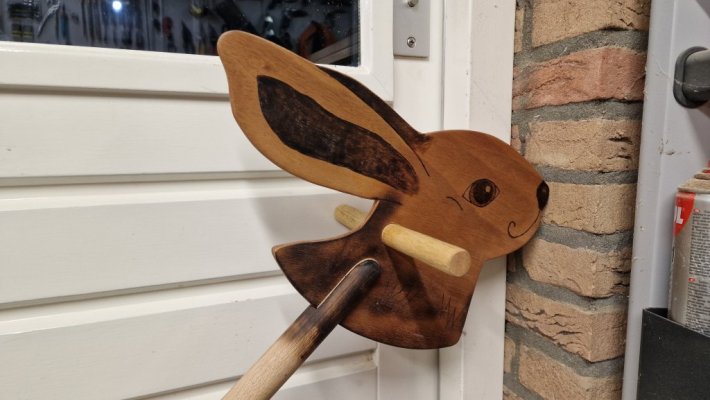

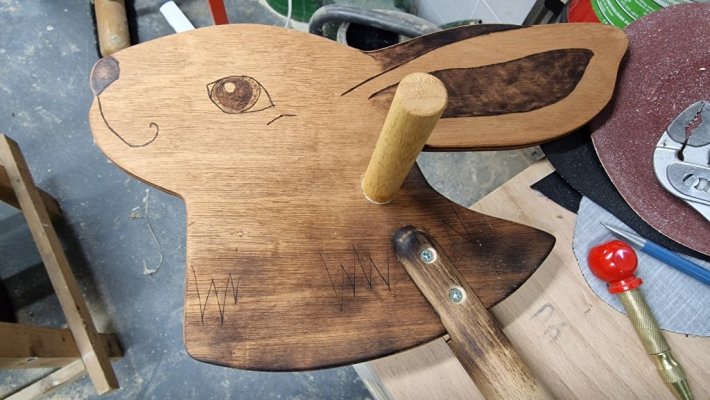

Omdat mijn dochter konijnen leuker vindt dan paarden en stokkonijn gemaakt.

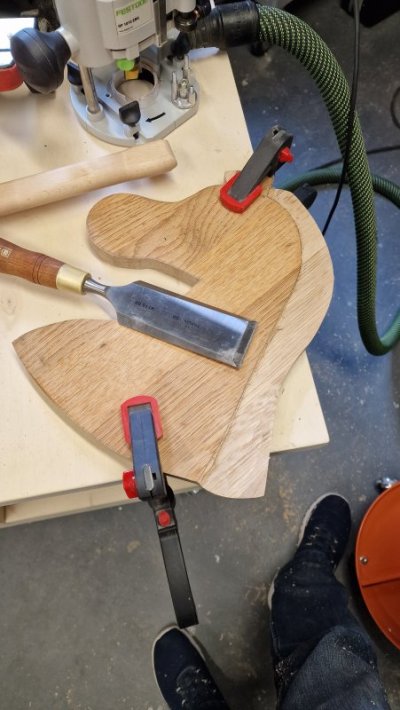

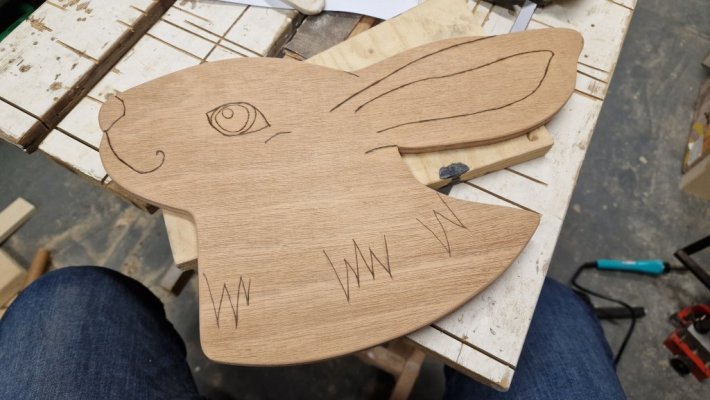

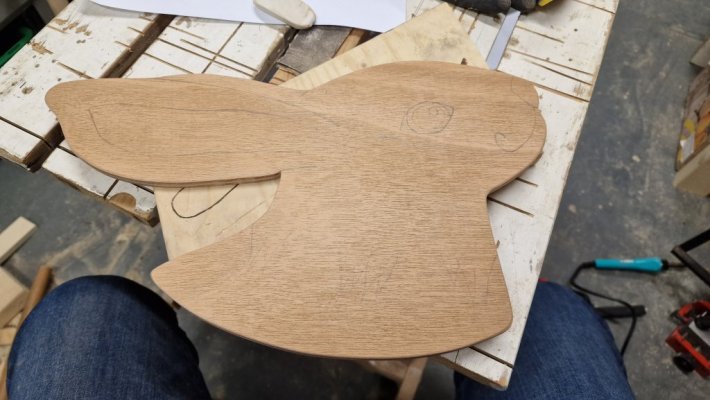

Eerst de vorm uitgezaagd, met potlood getekend en daarna met pyrografie (eerste keer) erin gebrand.

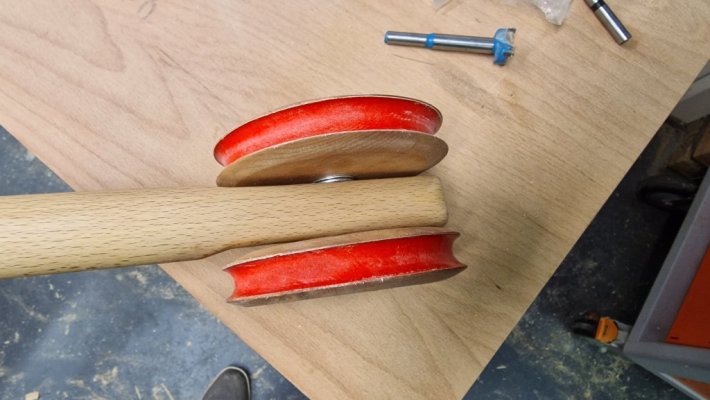

De stok was een kwestie van sleufje en de wielen eraan.
Verbonden met schroeven en weggestopt met een propje.
Eerst de vorm uitgezaagd, met potlood getekend en daarna met pyrografie (eerste keer) erin gebrand.
De stok was een kwestie van sleufje en de wielen eraan.
Verbonden met schroeven en weggestopt met een propje.
Bijlagen

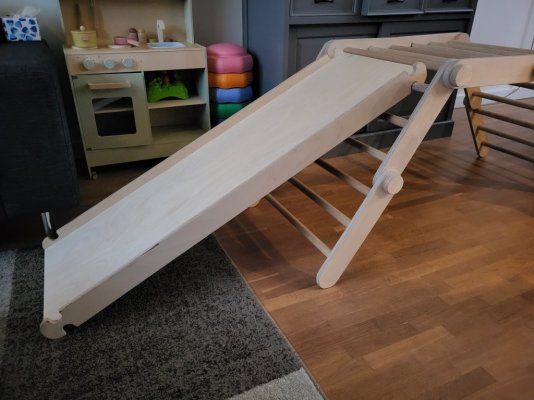

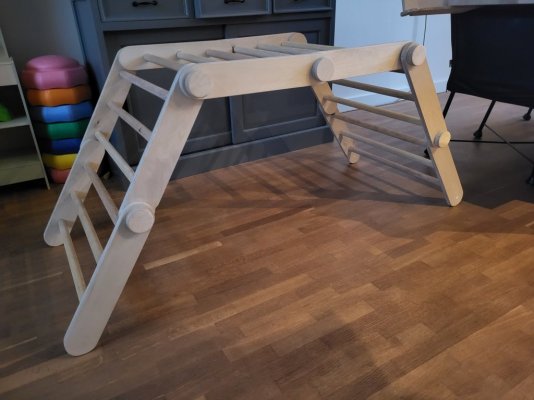

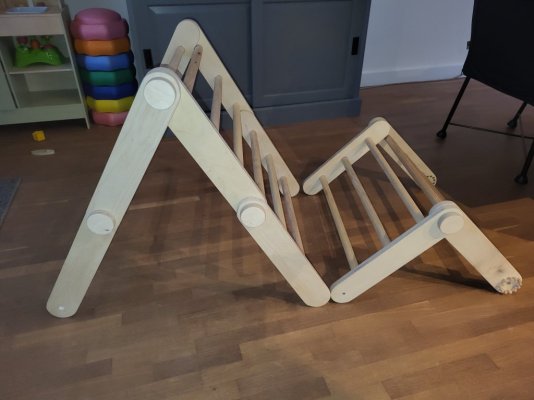

Even showen om het topic kinderspeelgoed in leven te houden: geïnspireerd door de creaties van @Aardappel en @Jimbo84 heb ik ook mijn variatie op de verstelbare pikler-driehoek gemaakt. Ik heb totaal 6 delen gemaakt zodat het geheel op de groei is en hopelijk nog lang gebruikt zal worden.
Voor de poten heb ik een ontwerpje van papier overgezet op mdf en hier een mal van gemaakt mal voor het boren en frezen van de 12 delen. Alles van 18mm berkenplex, dit blijkt sterk zat om een volwassene te dragen (in tegenstelling tot de tauari bezemstelen). Tip voor @Trip als het nog relevant is: neem 25mm lange rampamoeren zodat de knop in het draad kan blijven tijdens het verstellen.
Gaandeweg heb ik best een aantal schoonheidsfoutjes gemaakt maar gelukkig is de gebruiker nog niet zo kritisch als de maker en wordt er al met plezier gebruikt van gemaakt.
En na afloop van het project met 260 gaatjes heb ik besloten om mezelf een nieuwe kolomboor, zonder speling, cadeau te doen zodat ik bij het volgende project nauwkeuriger kan werken. Beter laat dan nooit.
Voor de poten heb ik een ontwerpje van papier overgezet op mdf en hier een mal van gemaakt mal voor het boren en frezen van de 12 delen. Alles van 18mm berkenplex, dit blijkt sterk zat om een volwassene te dragen (in tegenstelling tot de tauari bezemstelen). Tip voor @Trip als het nog relevant is: neem 25mm lange rampamoeren zodat de knop in het draad kan blijven tijdens het verstellen.
Gaandeweg heb ik best een aantal schoonheidsfoutjes gemaakt maar gelukkig is de gebruiker nog niet zo kritisch als de maker en wordt er al met plezier gebruikt van gemaakt.
En na afloop van het project met 260 gaatjes heb ik besloten om mezelf een nieuwe kolomboor, zonder speling, cadeau te doen zodat ik bij het volgende project nauwkeuriger kan werken. Beter laat dan nooit.
Bijlagen
Laatst bewerkt:
Wat een klus joh, maar het resultaat mag er wezen. Lijkt me bijzonder lastig om al die gaten precies te krijgen. Knap werk dus.
Voor welke kolomboor heb je gekozen?
