HVLP afzuiging 2024

[EwSa]

Een tijdje geleden weer dat ik op het forum was. Ook het houtbewerken heb ik na een lange tussenstop weer opgepakt. Goed om weer terug te zijn

Het oppakken van mijn hobby gaat weer goed komen met een mooie levering die er a.s. woensdag aan zit te komen, een Hammer A3-31 vlakvandiktebank. Ik kijk er erg naar uit om met deze machine aan de slag te gaan. Voordat dit echter kan moet ik mijn afzuiging upgraden. Ik heb op dit moment een 90 liter Record Power CGV386-6 camvac stofafzuiging staan die 583 m3/h trekt. Ik gebruik deze machine met veel genoegen op mijn handmachines. Een fijne afzuiging die uiteraard voor dit kleinere spul blijft. Voor mijn vlakvandiktebank wil ik toch een wat sterkere HVLP afzuiging hebben. Door mijn afwezigheid ben ik niet meer heel erg thuis in de markt van afzuiging. Ik heb mij wel al een beetje georiënteerd maar loop toch tegen een aantal zaken aan.

Ik heb de volgende eisen:
- Capaciteit: ik wil een afzuiging hebben met voldoende capaciteit die niet alleen voldoende volume trekt om alle vrijkomende spaanders af te zuigen maar die ook een goede fijnstoffilter (hepa filter) heeft zodat de luchtkwaliteit in de garage goed blijft.
- Geluid: Ik heb een Silent Power spiraalschaafas op de Hammer A3-31 laten zetten. De garage die ik heb staat in mijn achtertuin in een woonwijk en ik wil zo min mogelijk, het liefste geen, geluidsoverlast voor mijn buren.

Ik heb de volgende wens:
- Cycloon: ik heb op dit moment een vat met een cycloon voor mijn huidige record power staan en dit bevalt mij heel erg goed. Het scheiden van de spaanders in een cycloon is bij het eerste idee het liefste wat ik ook zou willen voor deze afzuiging, maar het is geen harde eis als ik hier een goede aanbeveling over krijg.

Ik heb niet echt een merk op het oog maar ben wel meer van de duurkoop dan van goedkoop. Ik heb een 400V aansluiting tot mijn beschikking. De afzuiging komt in eerste instantie op mijn vlakvandiktebank en freestafel. Dit ga ik in de nabije toekomst uitbreiden naar een lintzaag. Ik heb een Mafell Erika 85 als zaagtafel. Ik weet nog niet of ik die het beste kan afzuigen met een HVLP afzuiging of mijn camvac. Ik zal dat t.z.t. uittesten. Ik hoop dat ik met een HVLP afzuiging beter kan afzuigen dan ik dat nu doe.

Tijdens de oriëntatie die ik al gedaan heb valt mij op dat de meeste cycloonafzuigingen gemiddeld genomen een stuk duurder zijn dan de afzuigingen zonder cycloon, met als top een Laguna P Flux 3 met een prijs van 4500 euro (pfoe...wat een geld zeg!). Mensen zijn voor dit bedrag niet altijd even positief (reviews). Het geluidsniveau van 76 dB vind ik dan wel weer aantrekkelijk maar daar zijn er meer van. Kortom, er is nogal wat te kiezen en jullie zullen er allemaal ook wel wat van vinden. Ik ben erg benieuwd naar wat jullie ervaringen zijn, wat hebben jullie staan en wat zijn de pros en cons? Wat zou je nu kopen als jij op dit moment een HVLP afzuiging zou aanschaffen en waarom?



[elzenmaa]

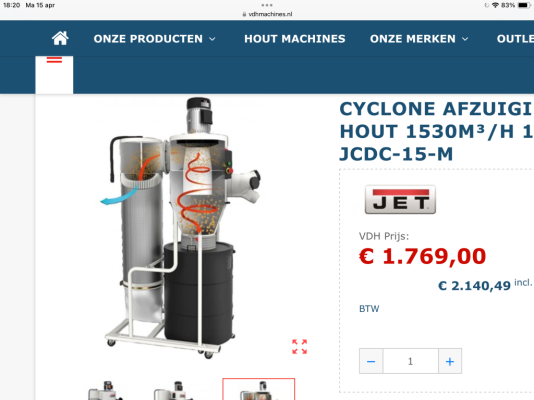

Zit je aan een opstelling te denken zoals deze?

Ik zie zelf niet voordeel van een cycloon in dit soort opstellingen.
Deze cyclonen scheiden het grof wel af maar laten al het fijnaandeel gewoon door.
T.o.v. een afzuiger met uiteindelijk hetzelfde filter waarbij alles in dezelfde opvangzak valt zijn deze aanzienlijk duurder en het uiteindelijke resultaat is volgens mij hetzelfde.



[Rdl]

Als je de ruimte heb zou je naar zon oneida cycloon kunnen kijken.
Die zijn wat efficiënter dan de verplaatsbare jet,laguna,etc cycloon systemen.



[EwSa]

Zit je aan een opstelling te denken zoals deze?

Ik zie zelf niet voordeel van een cycloon in dit soort opstellingen.
Deze cyclonen scheiden het grof wel af maar laten al het fijnaandeel gewoon door.
T.o.v. een afzuiger met uiteindelijk hetzelfde filter waarbij alles in dezelfde opvangzak valt zijn deze aanzienlijk duurder en het uiteindelijke resultaat is volgens mij hetzelfde.

Dank voor je reactie! Ja, een dergelijke opstelling bedoelde ik inderdaad. Het klopt niet wat je zegt dat een cycloon het fijnaandeel doorlaat. Wetenschappelijk onderzoek laat zien dat 98-99% van het fijnstof in een cycloon wordt opgevangen. Er is hier veel literatuur over beschikbaar. In de industrie worden cyclonen massaal toegepast.



[EwSa]

Als je de ruimte heb zou je naar zon oneida cycloon kunnen kijken.
Die zijn wat efficiënter dan de verplaatsbare jet,laguna,etc cycloon systemen.

Dank voor de tip! Heb zojuist even gekeken. Oneida cycloons zijn ook flink aan de prijs (tot bijna 5000 euro). Dit zijn allen high pressure afzuigers maar werken ook goed op machines die veel spaanders produceren. Kortom, zowel het grote als het kleine werk kunnen ze goed aan. Dat zou betekenen dat een camvac mogelijk niet meer nodig is.



[L.N.]

Zelf een cycloon bouwen met bv deze cycloon en een gewone afzuiging? Ik heb een Felder AF16 en die is relatief stil.



[elzenmaa]

Het klopt niet wat je zegt dat een cycloon het fijnaandeel doorlaat. Wetenschappelijk onderzoek laat zien dat 98-99% van het fijnstof in een cycloon wordt opgevangen.

Het ligt er natuurlijk aan wat we fijnstof of fijnaandeel noemen.
Een hoge afscheidingsgraad is echter voorbehouden aan hoogrendementcyclonen. Dat zijn hoge, slanke cyclonen waarbij ook de inloop slank rechthoekig is en de leiding naar de inloop een behoorlijk stuk recht is. Aan de onderkant van de cycloon is daar ook een zgn. kalmeringszone.
Voor alle cyclonen in dit soort opstellingen geldt dit niet en is de afscheidingsgraad dus aanzienlijk minder.



[avos]

Ik heb de Oneida Supercell gekocht. Ik ben verhuisd, mijn nieuwe werkplaats is wat anders vormgegeven dan de vorige, dus mijn oude cycloon opstelling kon ik niet goed meer kwijt.
Ik wilde een stofafzuiging die compact was, het liefst met 100mm buizen kon werken, toch alle machines kan bedienen etc. Dat kan een normale afzuiger HVLP niet. Dan moet je toch al gauw 120mm buizen aanleggen en dat zijn redelijk grote machines. Andere overweging was een HPLV zoals de camvac. En dan wellicht meerdere omdat ik er geen vertrouwen in heb dat ik mijn vlakvandiktebank, zaagtafel, lintzaag, bandschuurmachine etc ermee kan afzuigen. Maar die heeft dan weer geen cycloon (wel erbij te maken) etc etc.
Toen zag ik online de Oneida Supercell en ben gaan informeren bij Sander (gereedschappro) Uiteindelijk gekocht, ja een erg duur ding.... MAAR, ik ben er wel echt heel erg tevreden over. Dat ding heeft een ongekende zuigkracht en doet het op alle machines erg goed. Veel beter dan ik gewend was en kan goed omgaan met diverse bochten en verlopen gezien karakter van de afzuiger. Ook een verloop naar kleinere diameters (bijv bij de kolomboor) werkt erg goed. Daarnaast lekker compact, een zak in de ton die ik leeg kan gooien in de tuin/groene container. Met afstandbediening om in te schakelen en lampje voor als de ton vol is. Met een hendel draai je de luchtstroom om en kun je het filter schoonblazen.

Ieder moet uiteraard voor zichzelf bepalen of die het geld er voor over heeft, het is in zekere zin ook erg luxe. Nadeel is gewoon dat dergelijke machines met alle importheffingen en wisselkoersen in Europa erg duur worden, maar de machine zelf is echt top.



[chevy66]

Staat hij op een 220 groep? Of hebben ze hem gesplit, zodat je hem op krachtstroom kan laten lopen, met een stofzuiger motor per fase?



[avos]

Op 220 groep. Ik heb hem dan middels een verloop op een krachtstroomstekker zitten, maar komt gewoon met een 220 stekker. Trekt wel flink wat stroom hoor..

Horsepower: 5HP
- Motor Type: 3x 1300W Modular Motors
- Voltage: 208-230V
- Amperage (Typical): 17A
- Phase (Pre-Wired): 1-Phase
- Frequency: 60Hz
- Power Connector: NEMA 6-20
- Power Cord Length: 10 feet
- Maximum Suction: 97.8" WC
- Max. Open Blast Gates: 2 Gates
- Noise Level: 80 dBA @ 10 ft
- Filter Type: HEPA Certified
- Filtration Efficiency: 99.97% @ 0.3 microns
- MERV Rating: MERV 16+
- Total Filtration Area: 40 sq ft
- Waste Capacity: 35 Gallons
- Remote Control: Included
- Primary Build Materials: Cold Rolled Steel, SD Polyethylene
- Welding: Seam Welded
- Static Resistance Rating: Conductive (Metal)
- Color: Yellow
- Inlet Size: 4" O.D.
- Discharge Size: 5" O.D.
- Width: 23.5"
- Depth: 23.5"
- Height: 71.5"
- Product Weight: 95 lbs



[chevy66]

Dat is vaak het probleem met industrie zuigers met 3 motoren. Je kan ze niet zonder stroombegrenzers of volgorde regeling op een 16 amp B automaat starten. Het is wel een heel mooi compact geheel zo.



[elzenmaa]

Trekt wel flink wat stroom hoor

Inderdaad.
Zal met onze 50 Hz iets langzamer draaien en iets minder verbruiken, anders kwam je er niet op 1 groep.



[wijk0983]

Ik heb de Oneida Supercell gekocht. Ik ben verhuisd, mijn nieuwe werkplaats is wat anders vormgegeven dan de vorige, dus mijn oude cycloon opstelling kon ik niet goed meer kwijt.
Ik wilde een stofafzuiging die compact was, het liefst met 100mm buizen kon werken, toch alle machines kan bedienen etc. Dat kan een normale afzuiger HVLP niet. Dan moet je toch al gauw 120mm buizen aanleggen en dat zijn redelijk grote machines. Andere overweging was een HPLV zoals de camvac. En dan wellicht meerdere omdat ik er geen vertrouwen in heb dat ik mijn vlakvandiktebank, zaagtafel, lintzaag, bandschuurmachine etc ermee kan afzuigen. Maar die heeft dan weer geen cycloon (wel erbij te maken) etc etc.
Toen zag ik online de Oneida Supercell en ben gaan informeren bij Sander (gereedschappen) Uiteindelijk gekocht, ja een erg duur ding.... MAAR, ik ben er wel echt heel erg tevreden over. Dat ding heeft een ongekende zuigkracht en doet het op alle machines erg goed. Veel beter dan ik gewend was en kan goed omgaan met diverse bochten en verlopen gezien karakter van de afzuiger. Ook een verloop naar kleinere diameters (bijv bij de kolomboor) werkt erg goed. Daarnaast lekker compact, een zak in de ton die ik leeg kan gooien in de tuin/groene container. Met afstandbediening om in te schakelen en lampje voor als de ton vol is. Met een helden draai je de luchtstroom, om en kun je het filter schoonblazen.

Ieder moet voor zichzelf bepalen of die het geld er voor over heeft, het is in zekere zin ook luxe. Nadeel is gewoon dat dergelijke machines met alle importheffingen en wisselkoersen in Europa erg duur worden, maar de machine zelf is echt top.

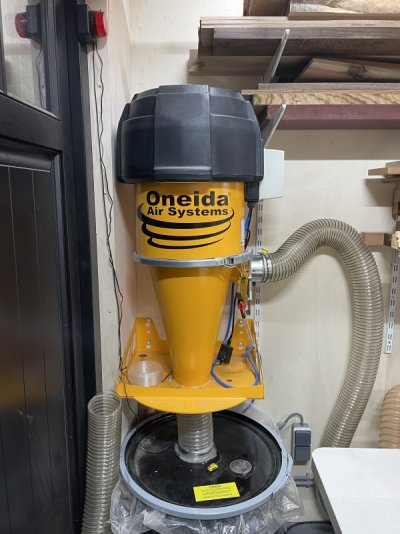

Bekijk bijlage 143246

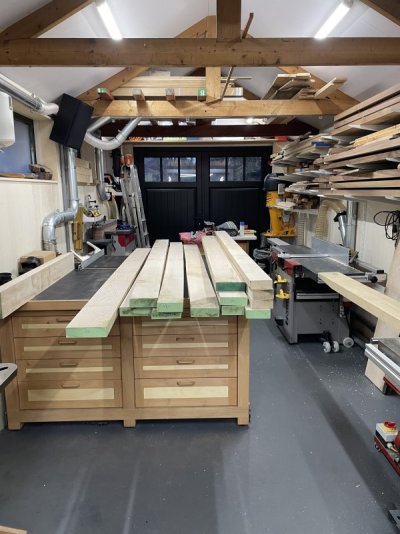

Bekijk bijlage 143245

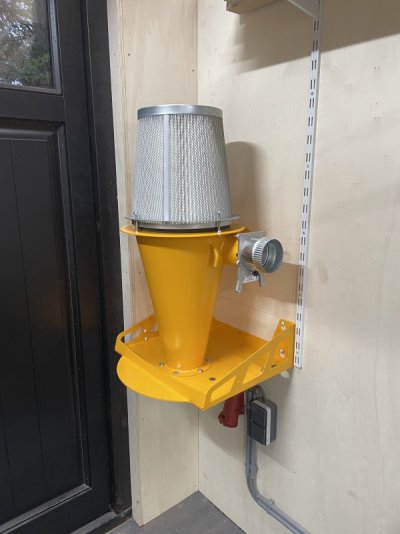

Bekijk bijlage 143247

ziet er mooi en compact uit. De 5" uitlaat naar het vat daarvan zou ik verwachten dat met een VlakVandikteBank je regelmatig verstopping krijgt maar dat is niet zo? ook niet met vochtg hout?



[chevy66]

Mijn gewone afzuiger heeft ook een doorlaat van 125mm. Dat is geen probleem. Je hebt zelfs met deze oneida meer onderdruk.



[wijk0983]

Mijn gewone afzuiger heeft ook een doorlaat van 125mm. Dat is geen probleem. Je hebt zelfs met deze oneida meer onderdruk.

het ging mij indit geval niet om de inlaat zijde, die is 4" en wordt inderdaad afgezogen via de sterkte ventilators, maar de uitlaatzijde onder de cycloon, dat is gewoon vrije val. Bij mijn Felder is de opening plm 300 mm dus vandaar mijn nieuwsgierigheid. Verder, in een klassieke afzuiger passeren de krullen de ventialtor en worden daar mogelijk iets stukgslagne. bij deze Oneida zit de ventialtor vermoedelijk boven de cycloon en paseren de krullen die ventilator niet; deze is daardoor nauwer gespecs en kan een grotrere onderdruk leveren (van dit laatste ben ik niet zeker)



[avos]

Geen problemen mee gehad. En al aardig wat kubs geschaafd. Maar is wel met spiraal as, dus fijne krulletjes. Volgens mij vallen ze niet vrij in de ton er is wel onderdruk, want dat heb je ook nodig om de zak te laten zitten. (Er loopt dus een slangetje naar de ton)

Als je de zuigrichting omdraait om filter schoon te zuigen trekt ie ook de gehele ton omhoog. Zoveel kracht heeft dat ding.



[wijk0983]

Geen problemen mee gehad. En al aardig wat kubs geschaafd. Maar is wel met spiraal as, dus fijne krulletjes. Volgens mij vallen ze niet vrij in de ton er is wel onderdruk, want dat heb je ook nodig om de zak te laten zitten. (Er loopt dus een slangetje naar de ton)

Als je de zuigrichting omdraait om filter schoon te zuigen trekt ie ook de gehele ton omhoog. Zoveel kracht heeft dat ding.

Bedankt voor je opmerking; met 'vrij in de ton vallen' bedoel ik in vergelijking met de kant van het filter, daar heerst beslist grote overdruk. de ton zit aan de onderdruk kant. Bij mijn klassieke felder is dat juist niet zo en zit het vat ook aan de overdruk kant.



[EwSa]

Geweldige machine inderdaad @avos ! Ik heb er ook al naar zitten kijken maar weet nog niet of ik er zo veel geld aan ga uitgeven. Specificaties zijn heel erg goed en uiteraard is het heel fijn om maar één afzuiger te hebben voor al je machines. Zie dat er op dit moment een ruime levertijd is van 90 dagen. Hoe was dat bij jou? Heb je er lang op moeten wachten?



[avos]

Ik heb er wel even op moeten wachten, maar dat kwam ook omdat het de eerste keer was dat deze bestelling zo liep. De machine is nog niet eerder in Europa geleverd. Ik zou even een mailtje sturen naar gereedschappro. Ze hebben er sowieso nog eentje staan in de winkel, maar weet niet of die verkocht kan worden.
Ik kan vooralsnog alleen maar positieve dingen over de machine zeggen. Hij geeft trouwens best wel wat warmte af. In de winter wel lekker, in de zomer misschien minder prettig.. Maar staat ook weer niet lang continu te draaien natuurlijk. Ik snap heel goed dat je er over twijfelt zo veel geld aan uit te geven!



[EwSa]

Op 220 groep. Ik heb hem dan middels een verloop op een krachtstroomstekker zitten, maar komt gewoon met een 220 stekker. Trekt wel flink wat stroom hoor..

@avos Even vanuit nieuwsgierigheid en onwetendheid. Is er een verschil in werking als je een 220v stekker met een verloop aan het krachtstroomnet hangt? Waarom heb je dit gedaan? Is het enkel om stroomaanvoer van 1-fase te verdelen over 3-fasen of is er nog een andere reden voor?
