Freestafeltje op de workmate

Pel · 8 mrt 2018

Jan, zelden zo'n mooie freestafel gezien, met ook nog een heel mooie reportage met zeer duidelijke uitleg, voor diegene die er ook een willen maken, chapeau Jan.

Groet Pel.

Jan71 · 8 mrt 2018

Dank je , Pel .
Een compliment van jou wordt hier erg gewaardeerd . Ook van andere mensen , natuurlijk .

Je post is onderweg

Toxiq · 8 mrt 2018

Ziet er goed uit, leuk verslag....hou ik van

tuoh · 8 mrt 2018

Dat mooie freestafeltje steekt nu wel fel af tegen dat "lelijke" onderstel

Jan71 · 8 mrt 2018

Dank je , Toxiq . Af en toe wat peper en zout over de tekst strooien .
Anders wordt het allemaal zo'n saai opdreun verhaal.

Jan71 · 8 mrt 2018

@ tuoh , dank je en je hebt helemaal gelijk , als ik de foto's zo terug kijk . (hé , rijmt nog ook)
Het goede nieuws is , dat mijn vrouw er een deken voor gaat breien . Dan gooi ik die erover heen . Hahaha .
De deken bedoel ik , hè.

Pel · 8 mrt 2018

Groet Pel.

Maurice_M · 8 mrt 2018

Hoi Jan

Mooi om te zien en te volgen.
Zit hier lekker met een Erdinger oneruitgezakt jou topic te lezen.
Mooi hoe jij je passie/hobby vertaald. En geweldig om iemand te zien die z'n mooi werk Afleverd.
Zag op de eerste foto dat we ook de hobby fietsen delen?

Jan71 · 8 mrt 2018

Dank je , Maurice .
Een Erdinger ken ik niet , wij wonen hier zo'n 20 km van de Belgische grens en drinken Palm of Trappist . Tenminste , ìk dan . Lekkurrrhhhh

Ik neem aan dat je gerstennat bedoeld .

Hahaha , ja dat zijn foto's van mijn oudste kleinzoon . Met hem ben ik 6 seizoenen ( van oudste jeugd t/m belofte) ieder weekend op pad geweest naar de koers . Vaak ook in België .

Jan71 · 9 mrt 2018

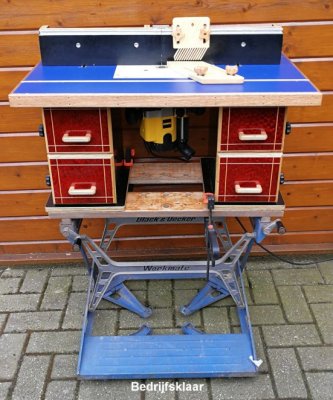

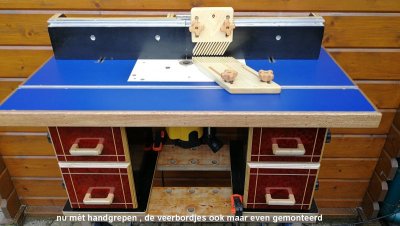

Vanmiddag een paar nieuwe statiefoto's gemaakt , nu mèt handgrepen . Straks volgen nog meer algemene foto's .

Danny1984 · 9 mrt 2018

Heb je misschien die afbeelding nog van die houten draaiknop?

Prachtig gemaakt man, vakwerk

Pel · 9 mrt 2018

Jan je hebt een PB.

Groet Pel.

Jan71 · 9 mrt 2018

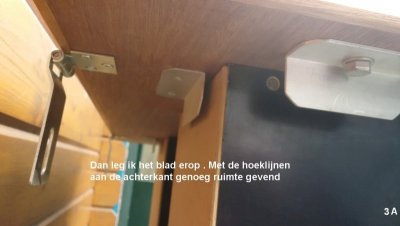

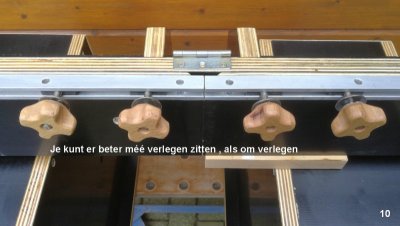

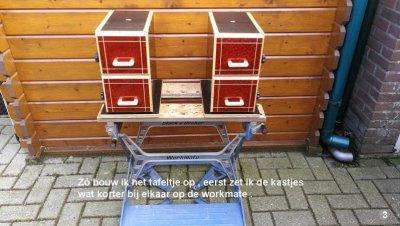

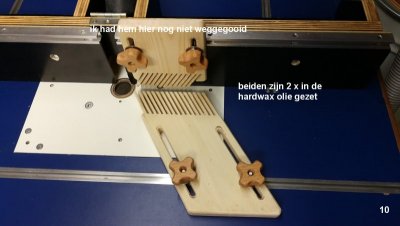

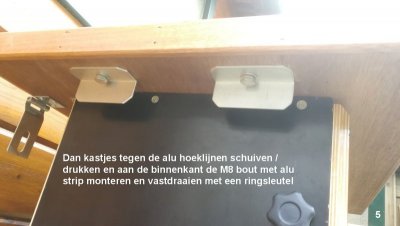

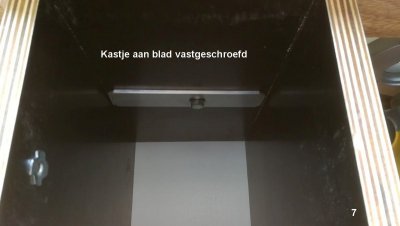

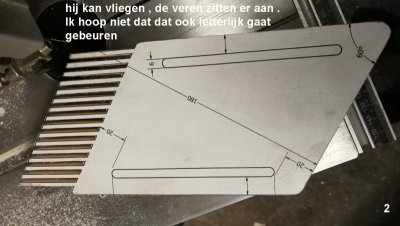

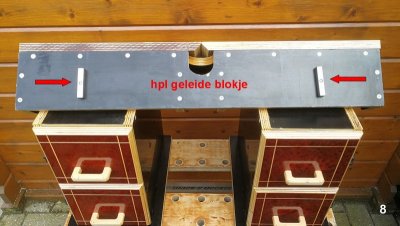

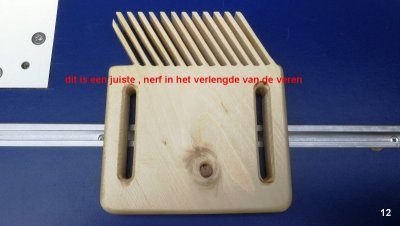

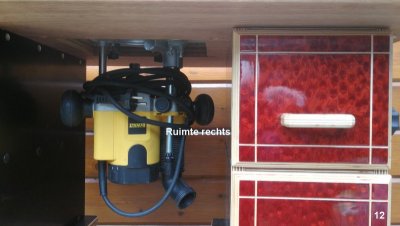

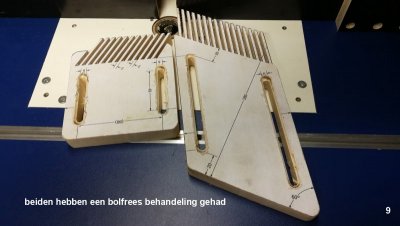

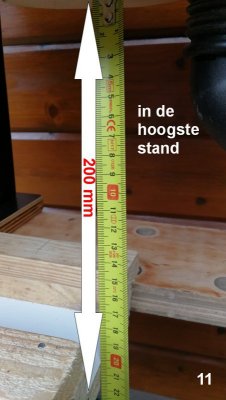

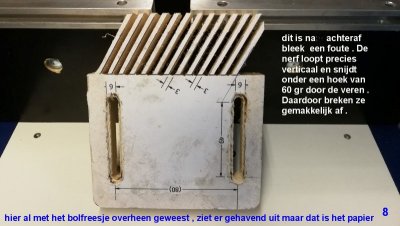

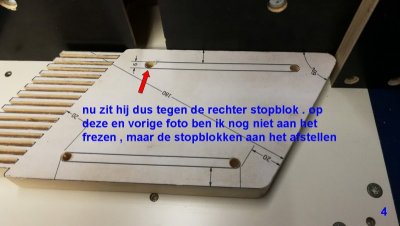

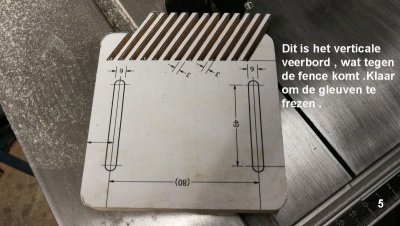

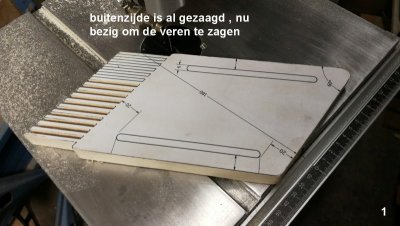

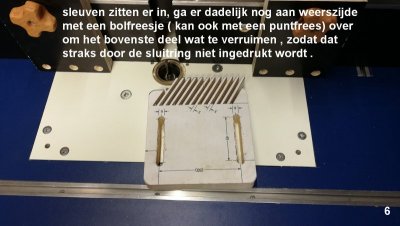

Veerborden ( featherboards):
Ik had deze borden eerst bij een online winkel willen kopen , maar bij nader inzien toch maar besloten om ze zelf te maken .
Ik kwam er op hun site niet helemaal uit hoe groot ze nu precies waren en welk bereik ze hadden .
Bij de indeling van het bovenblad had ik ook geen benul van de maat van de langs geleiding tot aan hart freesspindel .
Veel YouTube filmpjes gezien , waarbij soms naar de site van betreffende persoon verwezen werd , waar je dan de tekening kon downloaden .

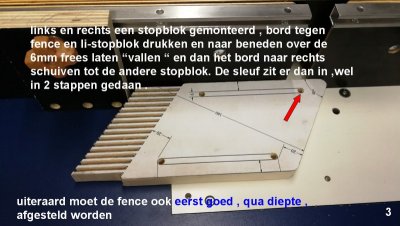

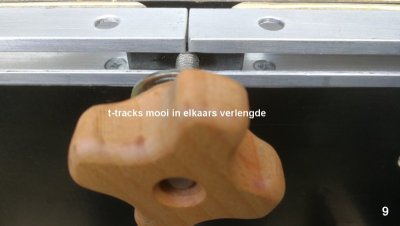

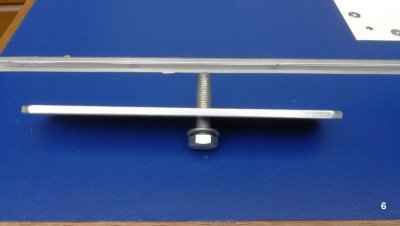

Daar werd ik ook niet helemaal wijzer van en ik heb toen ( even uit het blote hoofd) de track op 140mm gemonteerd , hart-hart van freesspindel en t-track .

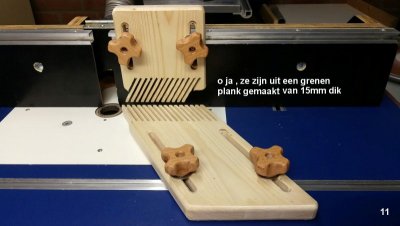

Zoals ik het nú kan bekijken is dat een redelijk goede keuze geweest . De tijd zal het verder leren . Ik heb deze borden uit een grenen plank gemaakt ,
omdat ik eens een stuk gelezen of gezien heb van een of andere Amerikaan , die een vurig pleidooi hield om géén multiplex maar grenen of een ander soort massief hout te gebruiken . Dat had te maken met het kruislings verlijmd zijn van de plaat delen , waardoor de veren hun sterkte verliezen . Ik kon me wel in zijn zienswijze vinden en heb daarom grenen gekozen .

We gaan weer plaatjes kijken :

Eventjes off topic , mag wel hè ?
Tijdens de bouw van het freestafeltje ben ik nog bij de Kringloper , bij ons in de buurt , wezen shoppen . Moeders vond dat ik nieuwe kleren nodig had .

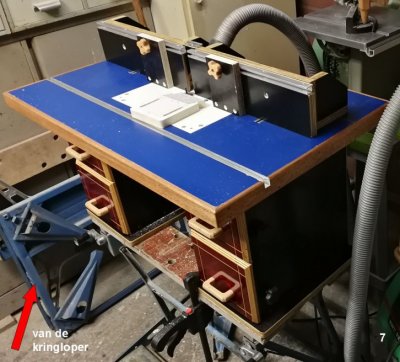

En daar kwam ik deze workmate tegen (zie onderstaande foto) Nog zo’n oudje met alu sub-frame en het ding moest € 12,50 kosten .
Ik heb hem even goed bekeken en uitgeprobeerd , dat ging nog niet vanzelf . De blokkeer pallen waren wat verbogen en klemden daardoor wat.
Doch er mankeerde verder niets aan , dus heb ik hem meegenomen . Een paar dagen hiervoor had ik nog een nieuwe zien staan bij de Karwei ,
tsjonge jonge dan is zo’n oudje kwalitatief van een andere orde . Metaal versus kunststof /plastic. Maar we gaan verder met plaatjes kijken :

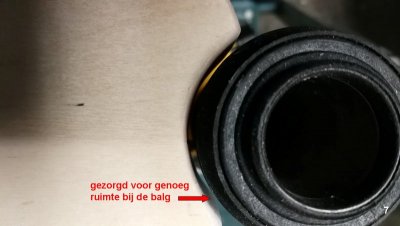

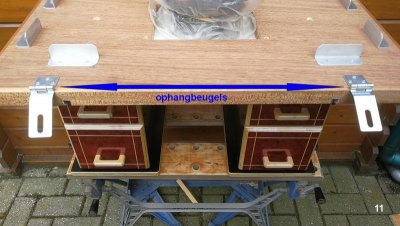

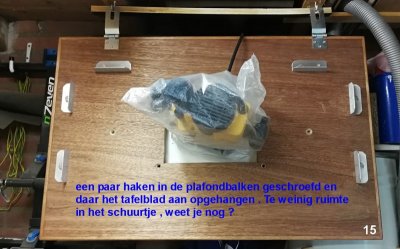

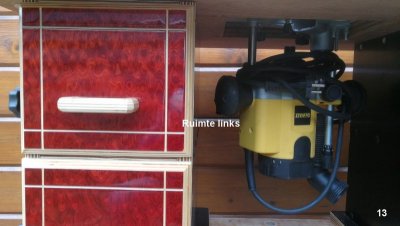

Ik heb hier nog wat foto's die ik niet in het verslag gebruikt heb en sommigen zelfs vandaag nog gemaakt .
Kijk maar :

Het loopt op een eind jongens en (misschien) meisjes .
Ik ben maanden terug - bijna aan het eind van de bouw van het freestafeltje - ook al begonnen aan een hoogteverstelling .
In een sneak preview , zoals die Duitsers dat zo mooi zeggen

, laat ik in een nieuw bericht even wat tekst en plaatjes zien .
Stelt nog niet veel voor , hoor en ik weet echt niet zeker of het gaat lukken wat ik voor ogen heb .

Pel · 9 mrt 2018

Danny1984 zei:
Heb je misschien die afbeelding nog van die houten draaiknop?

Prachtig gemaakt man, vakwerk

Hoi Dany, ik heb de tekeningen van de draaiknopjes van Jan gekregen, en ook de goedkeuring dat ik ze op de site mag plaatsen. Ik heb ze omgezet in een PDF file zodat je ze kunt afdrukken. In PDF de knopjes afdrukken, in afdrukken originele grote kiezen dan zijn ze exact 40 mm

Groet Pel.

Bekijk bijlage Draaiknopje 40 mm 5 punts.pdf
Bekijk bijlage Knopjes 40 mm 4 punts jpg.pdf

Het schijnt dat de PDF file niet geopend kan worden, echter zelf kan ik ze wel openen, ik weet ook niet waar het aan ligt? Daarom zet ik ze erop in Jpech dan kan iedereen het in zijn foto programma aanpassen indien nodig.

Groet Pel.

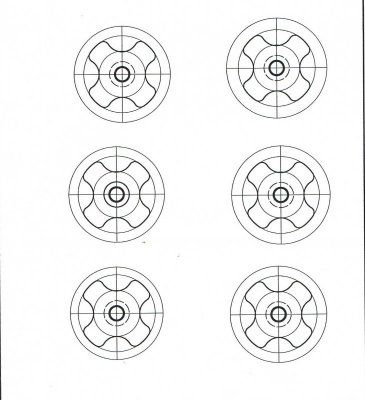

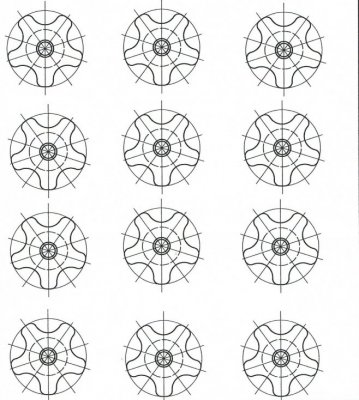

Vijfpunts knopje

Vierpunts knopje

Jan71 · 10 mrt 2018

Hoogte verstelling :

Ik heb lange tijd na lopen denken en YouTube afgestruind om eenvoudige doch degelijke hoogteverstelling te maken .
Ik heb nu iets in mijn hoofd en denk dat dat uitvoerbaar moet zijn .

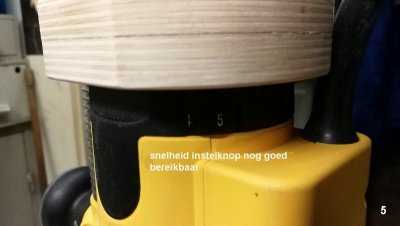

Gewoon een kap van 2 x 15mm multiplex op elkaar gelijmd , die op de onderkant van de DeWalt komt te zitten ,
dan daar een voorziening monteren waarin een 8 mm draadeind - liefst met een kogelgewricht eraan - kan draaien maar niet op en neer kan bewegen .
De draadeind lengte zal in mijn geval niet zo lang zijn , ik denk zo’n 250 mm .

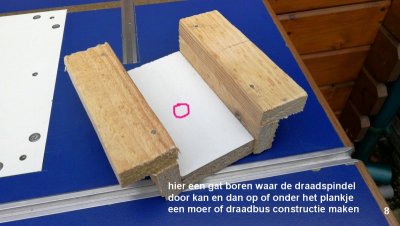

Op het blad van workmate wil ik een steun maken van 3 plankjes 18 mm multiplex , waar de draadstang dóór loopt en aan de steun bij de frees een moer of draadbus bevestigen .
Het draadeinde zal minimaal de lifthoogte van de machine dóór de moer of draadbus moeten steken , anders kan de machine niet hoog genoeg gedraaid worden .
Een handwieltje aan het spindel maken en klaar is Jan . Zo bedenk ik het nu , maar zal er op een later tijdstip wel achter komen òf het zo kan en werkt .
Ik laat je even zien wat ik tot nu toe gemaakt heb ( is alweer een 3-4 maanden geleden , dat wel)

Zo jongelui , ik houd het hierbij .
Ik ben nu zo’n week iedere dag bezig geweest om één of meerdere items te plaatsen , in het kader van de freestafel bouw .
Ik heb me - bijna parallel aan het bouwen van de freestafel - ook bezig gehouden met de bouw van een cycloon afzuiging voor bij mijn stofzuiger .
Er wordt wel eens gezegd , dat men nooit met 2 projecten tegelijk bezig moet zijn , maar de cycloon bouw was technisch niet zó moeilijk en nam niet zoveel tijd in beslag . Daarbij was het weer eens een welkome afwisseling .
Het verslag ervan wil ik binnenkort op het forum plaatsen , althans met jullie goedvinden .

Nog even over de freestafel : ik heb me zeker ook met het veiligheids aspect bezig gehouden , dus zitten denken om een nullast schakelaar te monteren zoals zo vaak wordt toegepast .
Maar ik ben nog niet overtuigd van het daadwerkelijke nut ervan bij een freestafel . Bij een zaagtafel wèl , die vind ik persoonlijk gevaarlijker .
Trouwens , ik heb in Februari een nieuwe DW 745 zaagtafel binnen gekregen en daar zit er ook géén op .
De schakelaar is zelfs moeilijk te “vinden “c.q. bereikbaar .
Als ik , zoals voor deze tijd - en het zal straks ook nog wel eens voorkomen - uit de losse pols met de frees bezig was , heb je óók geen nullast schakelaar bij de hand . Maar we zien wel .
Als er hier mensen zijn die dit tafeltje ook willen gaan bouwen , dan zou ik het zeer fijn vinden om een paar foto’s te mogen ontvangen via een PB .
Wellicht beter nog : post de bouw hier , maar laat het me dan even weten als het zover is . Ik zit niet alles af struinen op het forum .

Het verslag van de cycloon afzuiging zal ik posten onder de kop : Cycloon afzuiging - Hitachi RNT 1225
Bedankt voor jullie getoonde interesse in het freestafel project tot zover . Wordt nog vervolgd .
Ik denk dat we wel een paar maanden verder zijn eer ik de hoogteverstelling klaar heb ( als het lukt), maar wie weet .
Huis en tuin hebben ook onderhoud nodig , hè . Het wordt VOORJAAR !!

Danny1984 · 10 mrt 2018

De mooiste workmate die ik ooit heb gezien.

Athanor · 10 mrt 2018

Mooie oplossing Jan, ik vraag me af of je nu de ventilatie ingang voor de motor niet te veel hebt afgeschermd. Misschien dat je in dat geval nog ventilatiegaten in het kapje kunt maken?

Fons

Jan71 · 10 mrt 2018

@ Fons , voor aanvang heb ik daar ook aan gedacht en er ook rekening mee gehouden dat ik er ventilatie sleuven in zou moeten frezen .

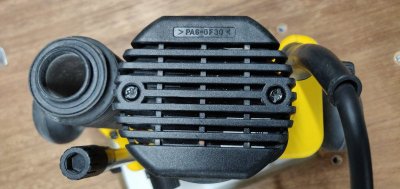

Toen ik daarna het afdekkapje van de frees gehaald had , zag ik dat de ruimte - helemaal bovenin - gevuld was met een metalen ? blok .
Ik denk dus dat daarlangs weinig geventileerd wordt . Zal het nog wel eens goed gaan bekijken .

Jan71 · 11 mrt 2018

@ Pel , dat ligt aan mezelf of aan de pc . Ik gebruik Mozilla Firefox en als ik op zo'n soort link klik , gooit hij die gelijk in een daarvoor -door mij- aangemaakte map op mijn pc .
Als Firefox iets download , dan gaat er een blauw pijltje oplichten . Dat oplichten heb ik gemist toen ik op de link drukte .
Ik vond naderhand wel 5 à 6 knopbestanden en ik had er al zoveel

Jan71 · 7 aug 2019

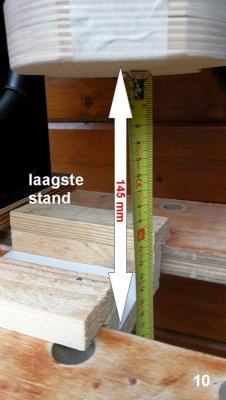

Hoogteverstelling DeWalt - DW 621 in mijn freestafeltje . Vervolg van# 55.

Inmiddels liggen er al ruim 2 voorjaren achter ons, sinds ik vermeldde dat het even kon duren eer ik verder zou gaan met het bouwen en daarna verslag doen van de hoogteverstelling van mijn freesmachine .Nou hier istie dan !

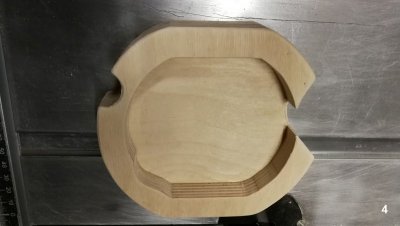

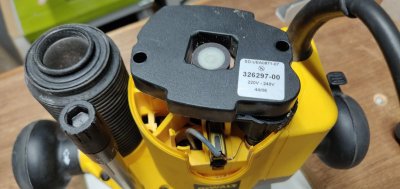

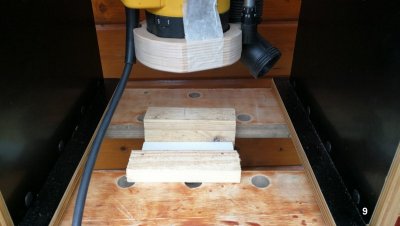

In bovenstaand verslag (#55) heb ik al wat laten zien , n.l. de kap die op de onderkant van de machine komt en de als voorbeeld gefabriceerde bodemplaat waar de draadspindel en draadbus in moesten komen .

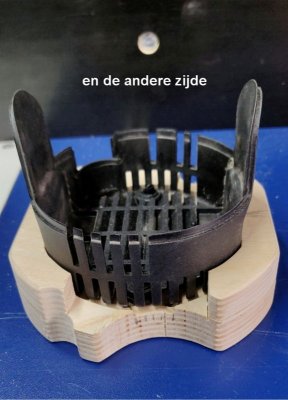

Athanor maakte zich toen een beetje zorgen omtrent de afvoer van de warmte in de machine . Dit heb ik zoals toen beloofd nog eens bekeken en heb er voor alle zekerheid gaten ingeboord en van de zijkanten -aan weerszijden - wat hout uit de kap gezaagd en gevijld . Dit moet voldoende zijn , lijkt me .Zie foto's :

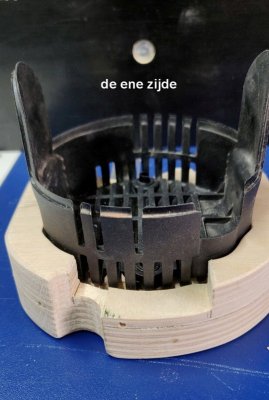

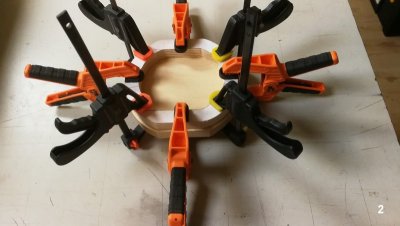

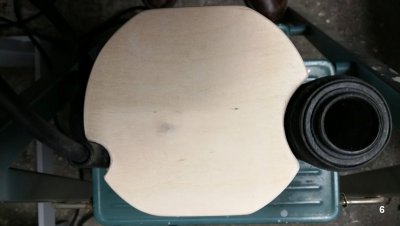

De Kap

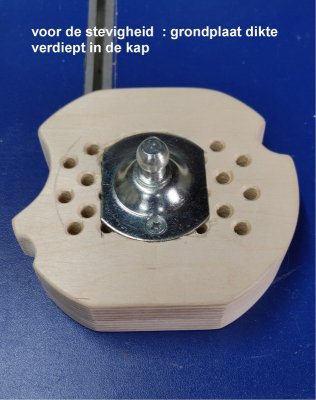

Kogel draaipunt :
Dit heeft enig hoofdbreken gekost , maar uiteindelijk heb ik een goeie keus gedaan , denk ik zelf .
De koppeling tussen de kap en het spindel moest a) demontabel zijn en b) makkelijk draaien .

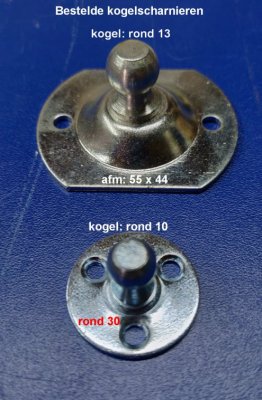

Daarbij dacht ik aan een taats lager (= axiaal lager) of een kogelconstructie . Uiteindelijk voor een kogel met bevestigingsplaat gekozen en deze op het web gevonden bij een leverancier van gasveren en aanverwante artikelen .
2 verschillende besteld en gekozen voor de 13mm kogel .

Nu moest ik nog een bus hebben die op de kogel kan draaien .

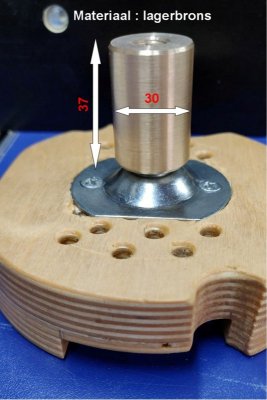

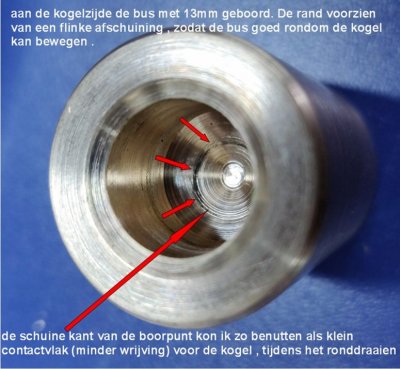

Ik heb toen wat lagerbrons besteld van rond 30mm en daar de “kogelbus” en de draadbus voor de spindel van gemaakt .

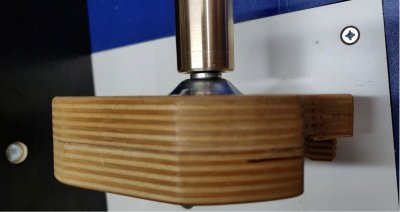

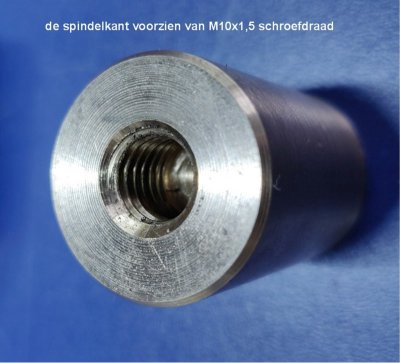

Bevestiging kogelbus aan spindel :

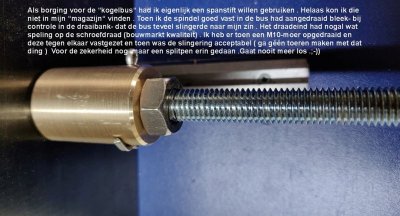

De bus is klaar en moet nu aan het M10x1,5 draadeind bevestigd worden . Bijbehorende tekst staat op de foto .

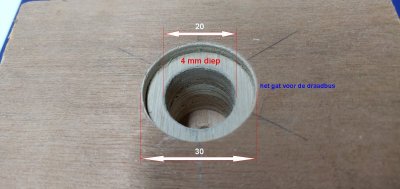

Bodemplaat :

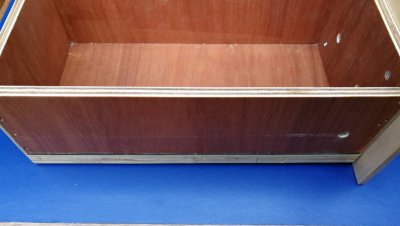

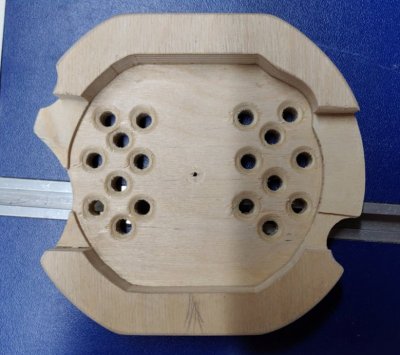

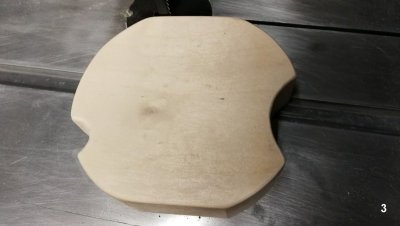

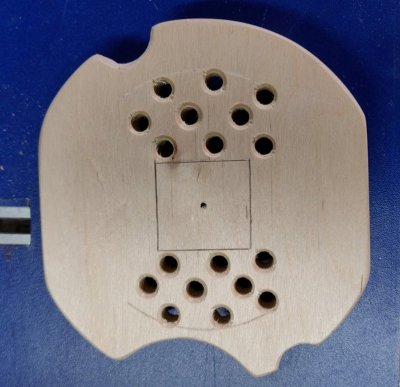

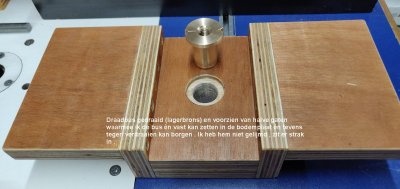

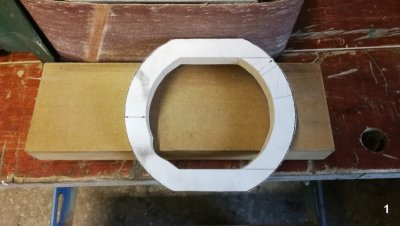

Hierna ben ik de bodemplaat gaan maken bestaande uit 6 plankjes (18mm m.plex) zoals op de foto’s te zien is . Deze komt tussen de 2 “bekken” van de workmate en kan eventueel vast gezet worden tussen deze bekken .

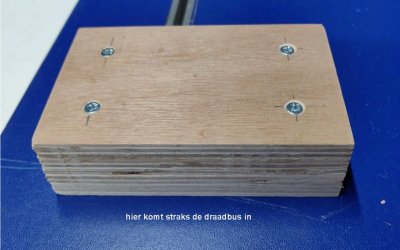

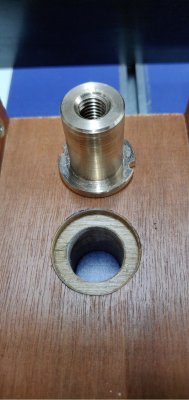

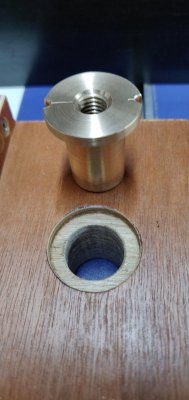

In het midden -waar de draadbus in komt - heb ik 2 plankjes op elkaar gelijmd .

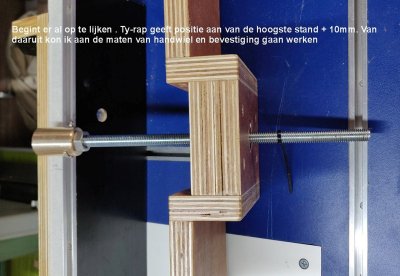

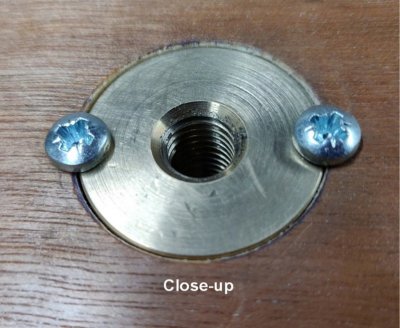

Zodoende kon ik een draadbus draaien van +/- 36mm hoog , waardoor de spindel wat meer steun / geleiding zou hebben , als met een 18mm exemplaar .
