Fijnstoffilter afzuiging

utbartje

Nieuw lid
14 okt 2015
20
13
Hallo Allemaal,

Voor mijn afzuiginstallatie heb ik 2 jaar gelden een 2de hands afzuiging gekocht Kufo. Deze heb ik toen direct voorzien van een Oneida cycloon.
Als filter heb ik toen de filter gebruikt die bij de afzuiging zat. Deze was echter zeer groot en nam mijn eigenlijk te veel ruimte in beslag.

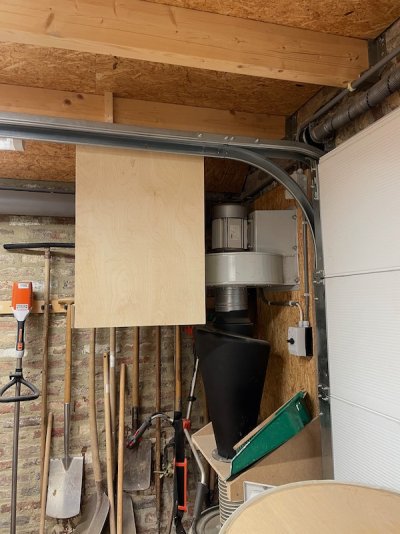

Hier een foto van de situatie (let niet op de rommel):

Via dit forum kam ik (zoals zovelen) in contact met Kor omdat ik geïnteresseerd was in een fijnstoffilter. Daarbij heb ik hem toen ook gevraagd of hij ook opties had voor de filter van de afzuiging. Het advies van Kor was om een filter een uit full-size fijnstoffilter te gebruiken en daar een behuizing omheen te maken.

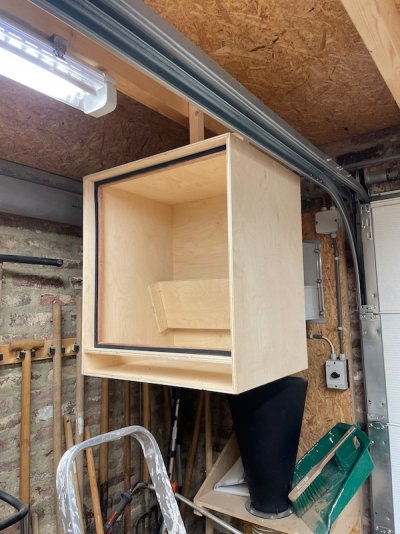

Na wat passen en meten kwam in hiermee goed weg en heb ik onderstaande behuizing gemaakt die ik sinds deze week gemonteerd heb:

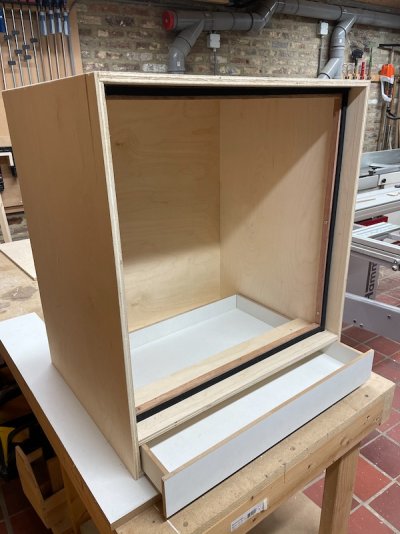

De bezuiniging is voorzien van een lade aan de onderkant waarin het grovere stof wat niet door de cycloon gescheiden word opgevangen wordt.
Om ervoor te zorgen dat de lucht uit de afzuiging niet direct tegen het filter aan blaast heb ik een schot in de behuizing geplaatst.

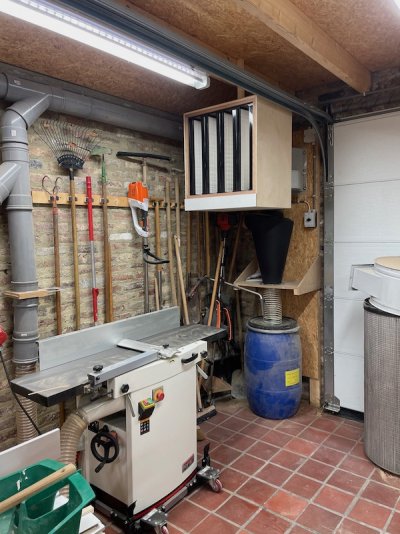

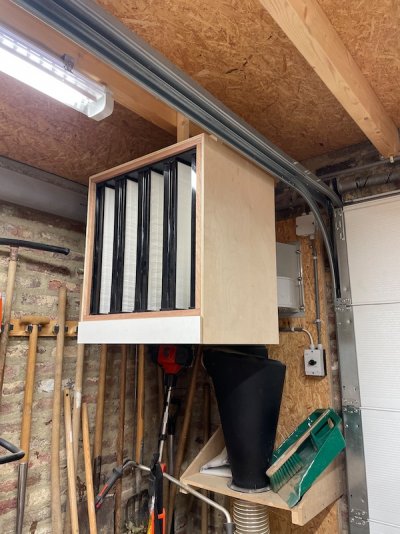

Dit is het eindresultaat van de kast op z'n plek. Het enige wat ik nog wil doen zijn sluitingen maken op de lade zodat die op z'n plaats blijft en er geen lucht tussendoor kan.
Ik ben erg tevreden met deze setup gezien de ruimte die ik ermee win. Veel ervaring met het werken ermee heb ik nog niet aangezien ik hem deze week pas gemaakt/geplaatst heb. Later kan ik hier eventueel nog wel meer over delen.

Het leek Kor en mij wel interssant voor jullie om dit te delen, mochten jullie vragen hebben dat hoor ik het graag.


jelmer

Post veel
10 jan 2009
1.790
416
Fryslân
Je monteerd er nog wel een voorfilter voor neem ik aan? Anders is je filter binnen de kortste keren verstopt.


utbartje

Nieuw lid
14 okt 2015
20
13
Eerlijk gezegd heb ik daar verder niet aan gedacht maar ook Kor heeft dit verder niet aangedragen, ik zal hem eens vragen.
Echter zit er normaal bij een afzuiging wel ook maar 1 filter. en als ik hier een voorfilter in zou zetten moet het wel midden in de kast komen en niet aan de buitenkant aangezien de luchtflow net andersom is als bij een fijnstoffilter (lucht wordt nu door het filter naar buiten geblazen)


jelmer

Post veel
10 jan 2009
1.790
416
Fryslân
Ik twijfel niet aan Kor zijn adviezen. Ik heb er alleen een voorfilter voor, maar misschien dat de cycloon het meeste er al uit filtert, en een voorfilter dan niet nodig is. Ik had deze setup nog nooit gezien, vandaar mijn opmerking.


kiesvoorhout

Actieve deelnemer
6 mrt 2008
558
20
Rottum Frl.
www.kiesvoorhout.nl
De 'uitblaaskast' is op mijn advies gebouwd door Bart.
De hoeveelheid stof, die nog werd uitgeblazen na de cycloon was zo weinig, dat een voorfilter in dit geval niet nodig is. Zelf heb ik de ervaring ook met een cycloon voor de (Kärcher)bouwzuiger. De stofzak blijft vrijwel helemaal schoon. Behalve wanneer je vergeet de opvangbak op tijd te legen....
Het fijnfilter wordt hier omgekeerd gebruikt ten opzichte van de toepassing in een luchtreiniger.
Maar deze filterunits kunnen andersom gebruikt worden met gegarandeerd dezelfde filterwerking.

Groet, Kor

  • Leuk
Waarderingen: jaap, jelmer en Athanor

thomasz

Actieve deelnemer
11 apr 2015
603
154
Hee....verwarring bij mij.
De filters worden toch op precies dezelfde manier gebruikt?
Bij het bekende fijnstoffilter wordt de lucht vanaf achter er door gezogen, bij deze roepassing wordt de lucht van voren er door geblazen: richting van de airflow dus precies hetzelfde toch?


robvansuilen

Actieve deelnemer
29 nov 2018
87
30
Mooi gemaakt en fijn om te weten dat de filters van Kor ook voor dit doel geschikt zijn. Ik heb echter 1 vraag. Waarom niet twee halve filters? Op die manier had je de helft compacter kunnen bouwen. Of zie ik iets over het hoofd?


hermanvh

Nieuw lid
31 jul 2019
6
1
Nieuwstadt
De 'uitblaaskast' is op mijn advies gebouwd door Bart.
De hoeveelheid stof, die nog werd uitgeblazen na de cycloon was zo weinig, dat een voorfilter in dit geval niet nodig is. Zelf heb ik de ervaring ook met een cycloon voor de (Kärcher)bouwzuiger. De stofzak blijft vrijwel helemaal schoon. Behalve wanneer je vergeet de opvangbak op tijd te legen....
Het fijnfilter wordt hier omgekeerd gebruikt ten opzichte van de toepassing in een luchtreiniger.
Maar deze filterunits kunnen andersom gebruikt worden met gegarandeerd dezelfde filterwerking.

Groet, Kor
Kor,

Vind het een mooi idee, wat is de maximale capaciteit van dit filter voor deze toepassing.

Groet Herman

  • Leuk
Waarderingen: HenkG

utbartje

Nieuw lid
14 okt 2015
20
13
@hermanvh Het filter is geschikt tot 4250m3/h.

@robvansuilen Een halve hadden inderdaad was inderdaad ook nog een optie geweest waarbij de met de ruggen naar elkaar in een kast hadden moeten komen. Voor mij had het niet zoveel uitgemaakt omdat de lucht nu al bijna helemaal onderaan de kast naar binnen geladen wordt dus dan hand ik de motor ook al hoger moeten plaatsen om onder het filter meer ruimte te hebben.

@thomasz: Bij een fijnstoffilter wordt de lucht van voren door het filter heen getrokken. Bij deze toepassing wordt de lucht van achter door het filter heen geduwd.


thomasz

Actieve deelnemer
11 apr 2015
603
154
@hermanvh Het filter is geschikt tot 4250m3/h.

@robvansuilen Een halve hadden inderdaad was inderdaad ook nog een optie geweest waarbij de met de ruggen naar elkaar in een kast hadden moeten komen. Voor mij had het niet zoveel uitgemaakt omdat de lucht nu al bijna helemaal onderaan de kast naar binnen geladen wordt dus dan hand ik de motor ook al hoger moeten plaatsen om onder het filter meer ruimte te hebben.

@thomasz: Bij een fijnstoffilter wordt de lucht van voren door het filter heen getrokken. Bij deze toepassing wordt de lucht van achter door het filter heen geduwd.
Dank voor de toelichting.

Een heel fijne oplossing (y)(y)(y), nou kan ik ook wat van gebruiken :) want ik ben bezig met het stof probleem in mij atelier te fixen. Groot cycloon renoveerd, nieuwe cables voor de krachtstroom motor, nieuwe lieding voor zaagmachines ,schuur machines en lintzagen.Maar tot nou geenvoplossing voor de uitblazing lucht. Zo ik ga wel wat fotos maken en maten opnemen voor een filter wat past.
