Een luchtballon.
- Onderwerp starter sirjacobsd
- Startdatum
Huib, ik had u graag als kleine knaap met korte broek heel wat fijne kneepjes van het vak aangeleerd.
Velen van mijn leerlingen, collega's, enz. trekken zich op aan mij met wat ik allemaal doe tijdens en na de schooluren.
Voor mij is dit het normaalste wat er maar kan zijn, namelijk ervaring en vakkundige info doorgeven. Dit is mij n leven en heb dit te danken aan mijn ouders die dit meegegeven hebben.
Ik ten zeerste vereerd met de woorden die u mij aanschrijft.
Wie weet ontmoeten we elkaar nog eens op gelijk welk evenement.
Groetjes Sirjacobs Didier.
De 2 dikke gelijmde segmenten die de voet moeten vormen werden in fijne lagen gezaagd en op dikte geschaafd.

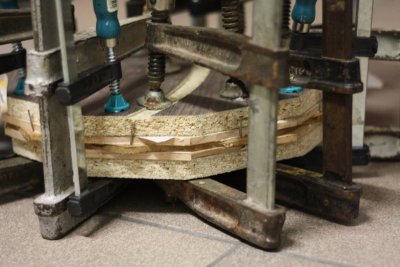

Er werden 3 segmenten weer geschrankt op elkaar gelijmd en dit weer in 2 fases met nageltjes zoals ik al eerder bij de ballon heb toegepast.
Eén laagje afrormosia is nu over en gelukkig want er is een stuk uitgevlogen tijdens het schaven door de warrige vezelstructuur.

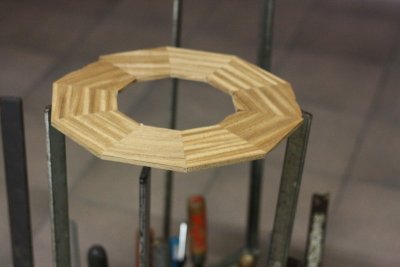

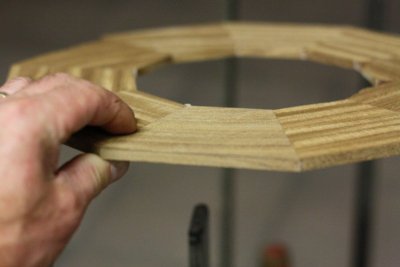

Hier de verlijmde eindfase.

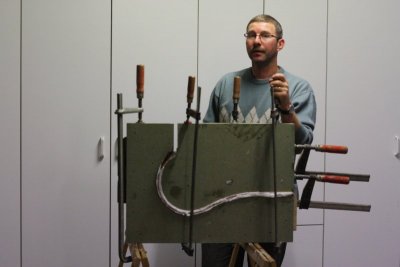

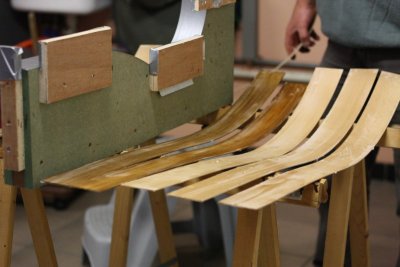

Tijdens het droogproces van deze segmentdelen heb ik dan verder gedaan aan de gebogen staander die ondertussen al 2 dagen onder spanning staan zonder lijm.
De volledige vorm moet je zeker niet verwachten want de lamellen komen toch ver naar hun oorspronkelijke vorm, maar de vezels zijn toch flink uitgetrokken en samen geduwd geweest wat het lijmen nu toch zal vergemakkelijken.
Hier de voorbereidende werken naar het effectieve lijmproces.

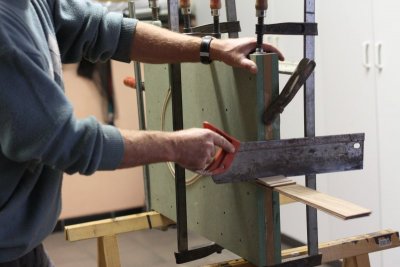

De uitstekende lamellen afzagen tegenover de mallen en een stootblokje opschroeven met wat kleefband aan voor de uitkruipende lijm.

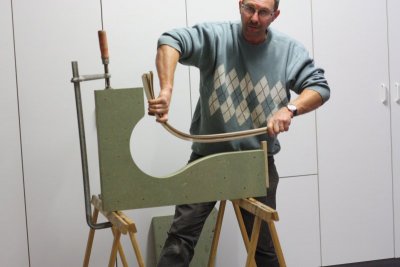

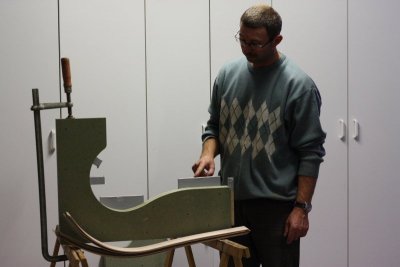

Het geheel lossen.

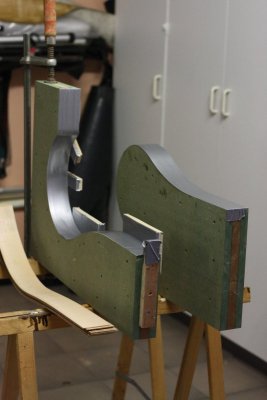

Stootblokjes aanschroeven aan één van de vlakke kanten van de onderste mal met kleefband om het verschuiven zijdelinks op te vangen met lijm aan de lamellen.

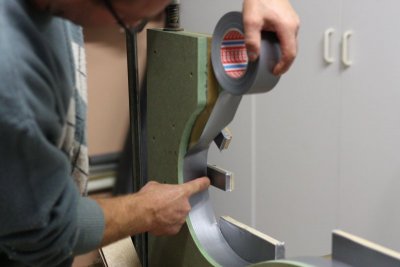

Kleefband doen aan de beide mallen om de uitkruipende lijm op te vangen zodanig dat het verlijmde stuk niet kleeft aan de mallen.

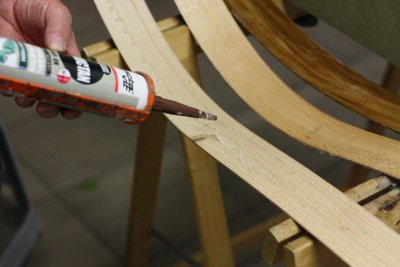

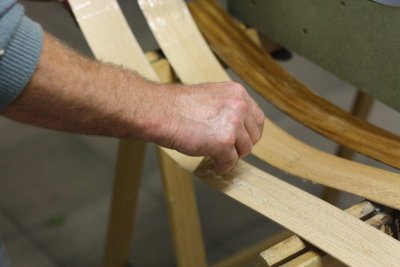

Lamellen insmeren aan één zijde met structanlijm.

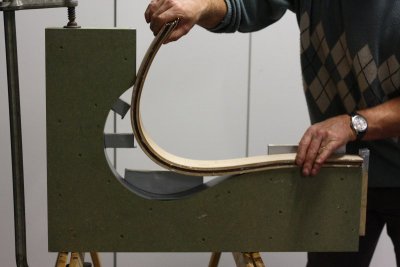

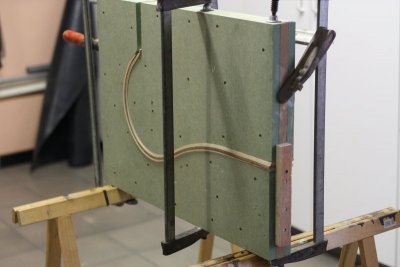

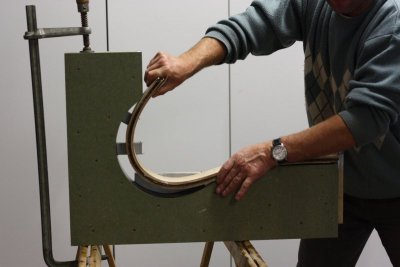

Lamellen samen leggen en opspannen tussen de mallen.
En nu alles laten drogen tot morgen.
Er werden 3 segmenten weer geschrankt op elkaar gelijmd en dit weer in 2 fases met nageltjes zoals ik al eerder bij de ballon heb toegepast.
Eén laagje afrormosia is nu over en gelukkig want er is een stuk uitgevlogen tijdens het schaven door de warrige vezelstructuur.
Hier de verlijmde eindfase.
Tijdens het droogproces van deze segmentdelen heb ik dan verder gedaan aan de gebogen staander die ondertussen al 2 dagen onder spanning staan zonder lijm.
De volledige vorm moet je zeker niet verwachten want de lamellen komen toch ver naar hun oorspronkelijke vorm, maar de vezels zijn toch flink uitgetrokken en samen geduwd geweest wat het lijmen nu toch zal vergemakkelijken.
Hier de voorbereidende werken naar het effectieve lijmproces.
De uitstekende lamellen afzagen tegenover de mallen en een stootblokje opschroeven met wat kleefband aan voor de uitkruipende lijm.
Het geheel lossen.
Stootblokjes aanschroeven aan één van de vlakke kanten van de onderste mal met kleefband om het verschuiven zijdelinks op te vangen met lijm aan de lamellen.
Kleefband doen aan de beide mallen om de uitkruipende lijm op te vangen zodanig dat het verlijmde stuk niet kleeft aan de mallen.
Lamellen insmeren aan één zijde met structanlijm.
Lamellen samen leggen en opspannen tussen de mallen.
En nu alles laten drogen tot morgen.
Ik zie dit vandaag voor het eerst maar ik vindt je wel een kunstenaar hoor!
Ik vind het geweldig als ik zie hoeveel werk erin zit en hoe het eindresultaat is, m'n complimenten.
Leuk ook zo'n verslag met heeeeel veeeeel foto's.
Aangezien ik nog niet zo lang op dit forum kom vroeg ik me af wat dat plus 1 betekent, is dat een soort van stemming voor de eregalerij?
Ik vind het geweldig als ik zie hoeveel werk erin zit en hoe het eindresultaat is, m'n complimenten.
Leuk ook zo'n verslag met heeeeel veeeeel foto's.
Aangezien ik nog niet zo lang op dit forum kom vroeg ik me af wat dat plus 1 betekent, is dat een soort van stemming voor de eregalerij?
Bedankt Willem dat je mijn project hebt doorgenomen.
Een kunstenaar noem ik mezelf niet hoor.
Ik ben van kleins af een gewoon opgevoede kerel die houtbewerker geworden is waarvan ik uitgegroeid ben tot leraar houtbewerking.
Voor mij is het puur een hobby.
Wat de +1 stemming betekent, dit zijn mensen die het project graag in de eregalerij graag zouden zien staan op deze forum.
Dit is iets dat de leden denken over mijn project hier.

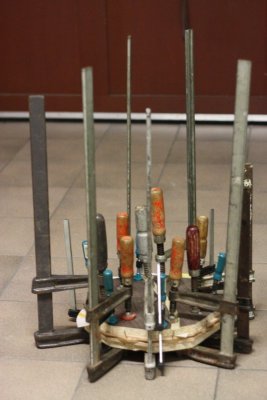

Hier de lijmresultaten van de laatste 2 stukken die deel uitmaken van het volledige project.
Dit moet de voet worden van het ganse ophangsysteem voor de luchtballon.

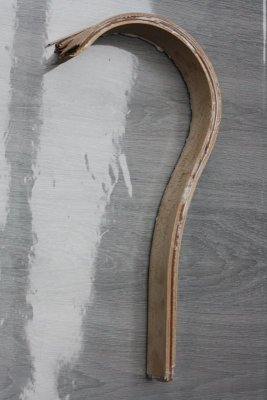

Hier de gebogen staander om de luchtballon aan te bevestigen.
Deze avond komen er misschien nog wat foto's bij afhankelijk van de tijd die ik er kan insteken.
Dit moet de voet worden van het ganse ophangsysteem voor de luchtballon.
Hier de gebogen staander om de luchtballon aan te bevestigen.
Deze avond komen er misschien nog wat foto's bij afhankelijk van de tijd die ik er kan insteken.
Als je de beschikking hebt over een CNC machine kun je het jezelf in het vervolg heel veel makkelijk maken door 2 of meer gaatjes nabij de rand van het werkstuk te frezen met de maat van een standaard deuvel. (bijv. 8mm).
Je kunt die dan gebruiken om bij het verlijmen verschuiving te voorkomen. Dan is het haast onmogelijk om bij het opdikken een nauwkeurigheidsfout te gebruiken.
Hans,
Daar heb je zeker een punt op. Niet aan gedacht, maar de modellen frezen moest wat rap gaan, maar het is zeker geen excuus.
Bedankt voor de tip.
Laatst bewerkt:
Zeer mooi gedaan weeral om te pronken met zo een mooi stuk dikke proficiat colega
we gaan onze ogen weer de kost geven op de beheenkomst van de gilde van de houtdraaiers in België.
we gaan onze ogen weer de kost geven op de beheenkomst van de gilde van de houtdraaiers in België.
Bedankt Jacques, de primeur van het geheel zal voor het eerst te zien zijn bij onze bijeenkomst (West-Vlaanderen) om daarna een dag of 4 later te reizen naar Zuthpen samen met u Jacques.
Groetjes Sirjacobs Didier.
Volgende update.

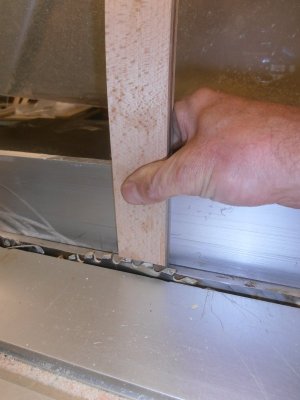

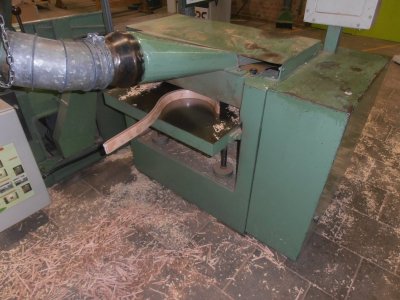

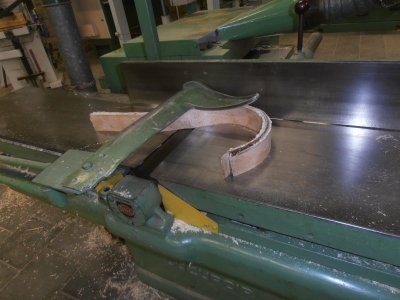

De gelijmde gebogen staander vlak schaven en op breedte schaven.

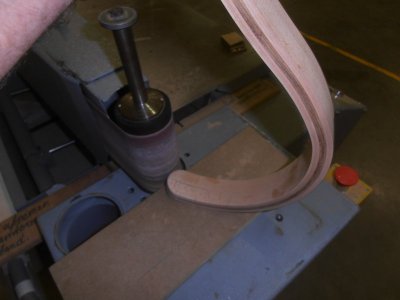

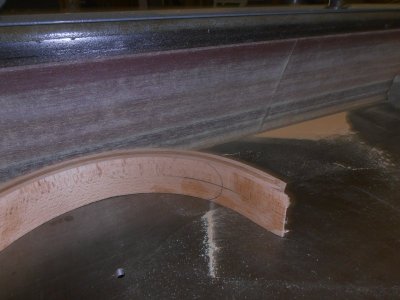

Ronding aan de top gebogen staander aftekenen en schuren met de verticale schuurmachine.

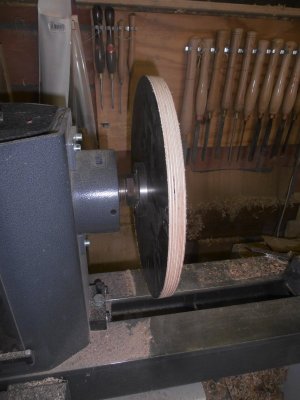

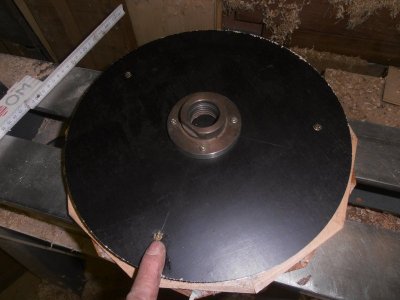

Een rest betonplex aan een vaste flens schroeven en op een diameter draaien gelijk aan de buitendiameter segmentdelen die de voet vormt.
Deze is 310 mm.

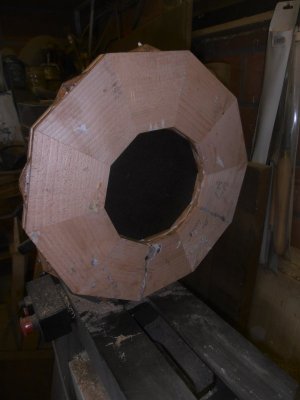

Segment deel vast schroeven aan de betonplex op de juiste plaats.
Er werden 3 schroeven ingedraaid. deze zijn de plaats waar pootjes onder komen te staan.

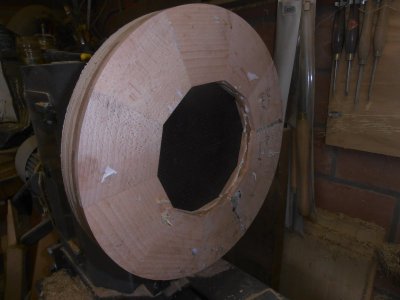

Het geheel op de draaibank plaatsen en de buitendiameter draaien.

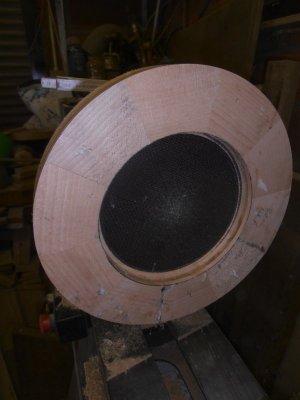

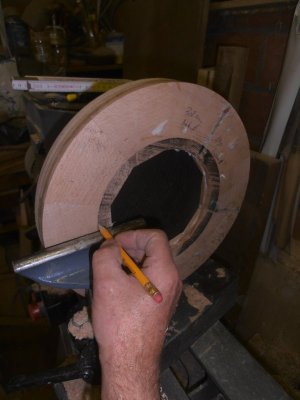

Binnendiameter aftekenen (190 mm) en draaien.
De gelijmde gebogen staander vlak schaven en op breedte schaven.
Ronding aan de top gebogen staander aftekenen en schuren met de verticale schuurmachine.
Een rest betonplex aan een vaste flens schroeven en op een diameter draaien gelijk aan de buitendiameter segmentdelen die de voet vormt.
Deze is 310 mm.
Segment deel vast schroeven aan de betonplex op de juiste plaats.
Er werden 3 schroeven ingedraaid. deze zijn de plaats waar pootjes onder komen te staan.
Het geheel op de draaibank plaatsen en de buitendiameter draaien.
Binnendiameter aftekenen (190 mm) en draaien.

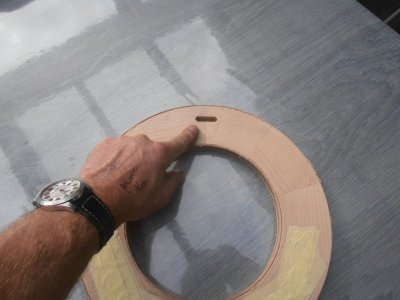

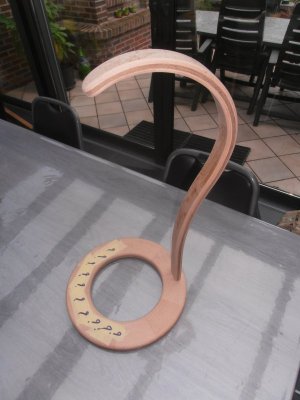

Gaatje frezen met de cnc om de gebogen staander met een pennetje te kunnen vergaren.
Onder het kleefband werd nog een cnc bewerking gedaan, maar deze geef ik maar prijs in Zuthpen.
Wie komt op 27 september 2015 zal het daar zien.
Forumleden die niet kunnen komen, ik maak het bekend na Zuthpen.

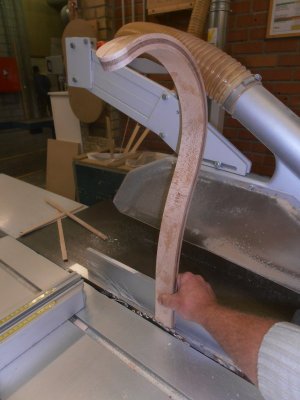

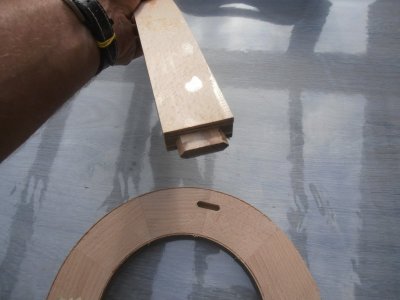

Pennetje zagen met de paneelzaag.

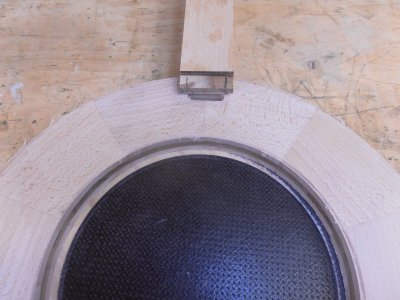

Pennetje aanpassen tegenover het gat in het segmentdeel en vergaren.

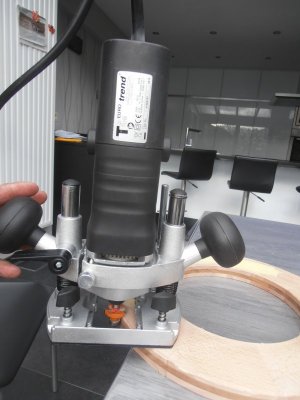

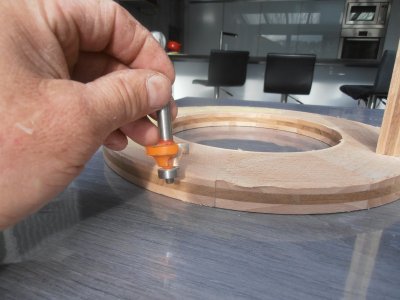

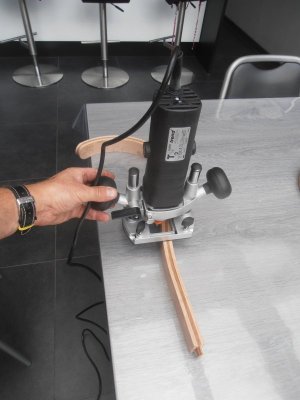

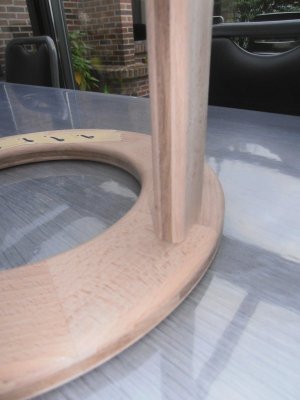

Afrondingen frezen aan de voet en gebogen staander met een radius van 5 mm.
De frezingen heb ik uiteraard niet gedaan in mijn keuken maar wel in mijn werkplek.
Onder het kleefband werd nog een cnc bewerking gedaan, maar deze geef ik maar prijs in Zuthpen.
Wie komt op 27 september 2015 zal het daar zien.
Forumleden die niet kunnen komen, ik maak het bekend na Zuthpen.
Pennetje zagen met de paneelzaag.
Pennetje aanpassen tegenover het gat in het segmentdeel en vergaren.
Afrondingen frezen aan de voet en gebogen staander met een radius van 5 mm.
De frezingen heb ik uiteraard niet gedaan in mijn keuken maar wel in mijn werkplek.
Laatst bewerkt:
Prachtig stukje huisvlijt
Bedankt wiely.

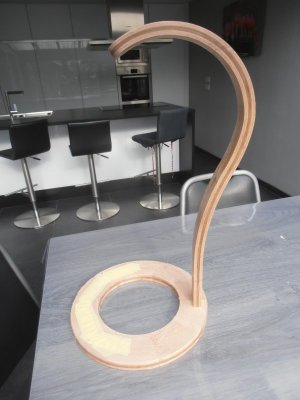

De luchtballon moet er nog aanhangen als het geheel geschuurd, gepolijst en gelijmd is.
Blijf volgen, ik ben er bijna.
MarcelG,
Spijtig dat je er niet kan zijn in Zutphen, ik had je graag ontmoet, maar je zal het wel te weten komen als uw gok juist is of niet.
Het kan nog wat anders zijn?
Het blijft geheim tot ik in Nederland ben op 27 september.
Didier, als volgende project hopelijk een stapel tollen, pennen, sleutelhangers. Even genieten van het draaien zonder rekenwerk
Komt het wat te ingewikkeld Wim?
Er zat wat draaiwerk in de voet (segmentendeel) en de rest is puur houtbewerking met al dan niet moderne technieken.
