Een luchtballon.

[sirjacobsd]

Beste forumleden,
Zoals jullie al gemerkt hebben ben ik sinds donderdag 6 augustus weer actief met het rond neuzen naar jullie mooie realisaties qua werkstukken als andere topics.
Mijn verlof is in ieder geval zeer geslaagd geweest. Enkel een bruin velletje en wat foto's zijn de nog enkel de mooie herinneringen die ik eraan over hou.
Toch vond ik het weer tijd om verder te doen aan mijn luchtballon na alles terug weer weg te bergen en poetsen van wat meeging op vakantie.

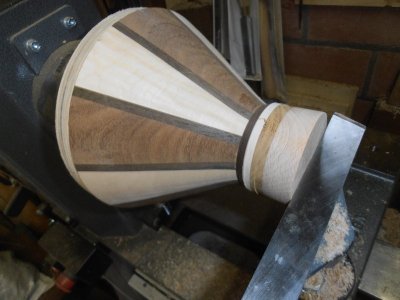

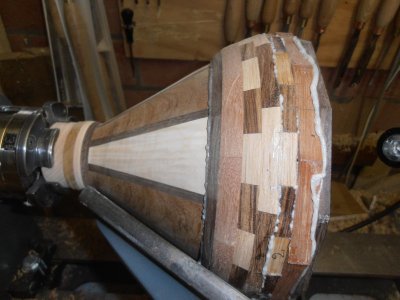

Dit was mijn eindfase voor ik vertrok.

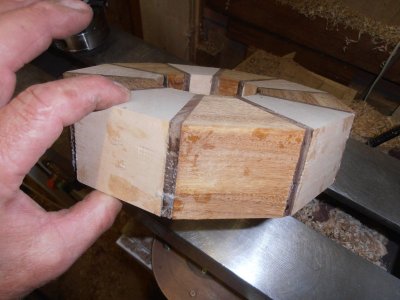

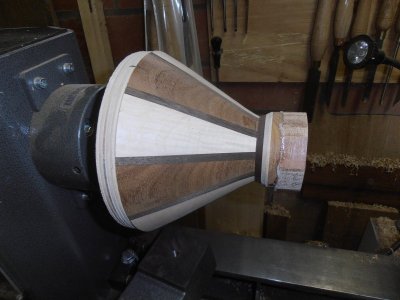

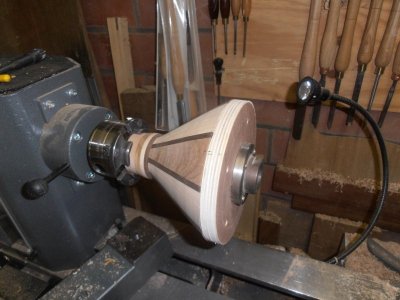

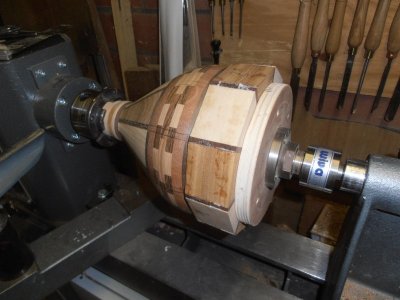

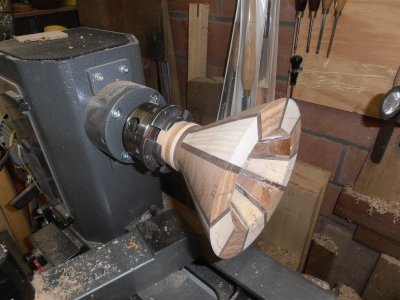

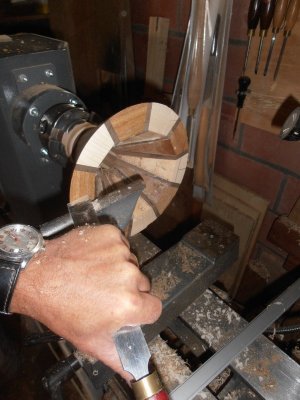

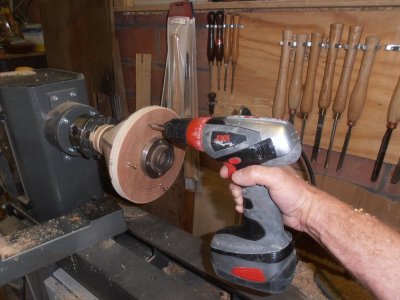

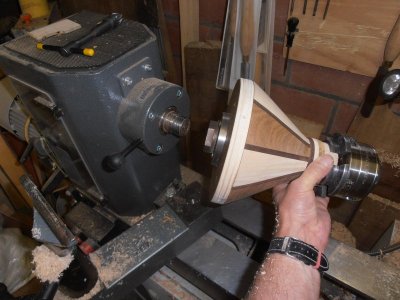

Aan de rechterzijde van de hier bovenstaande foto werd het onderste opgelijmde blokje rond plus vlak gedraaid om een klauwkop te kunnen op plaatsen.

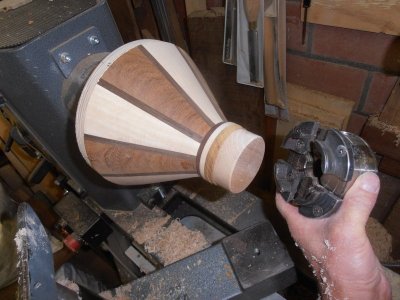

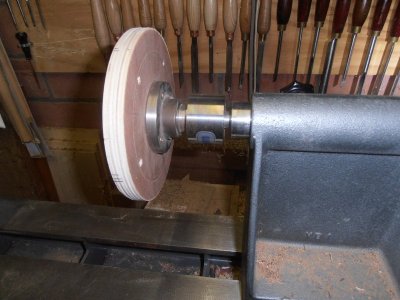

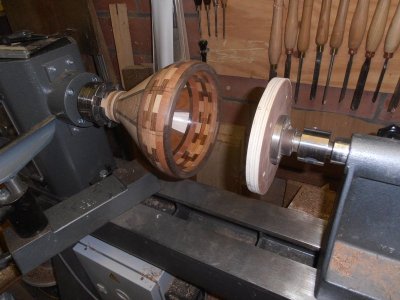

Eénmaal de klauwkop werd vastgedraaid moest het geheel eraf genomen worden. Het geheel werd er terug omgekeerd op geplaatst.

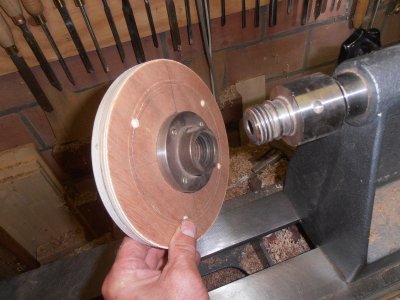

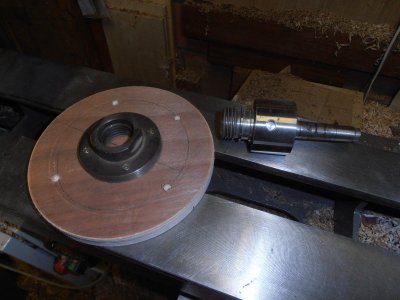

De multiplex met vaste flens afschroeven.

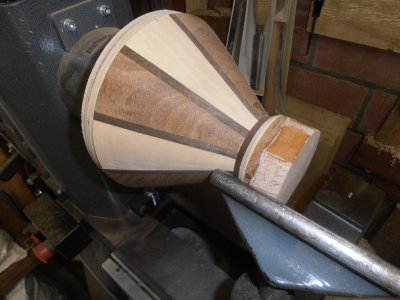

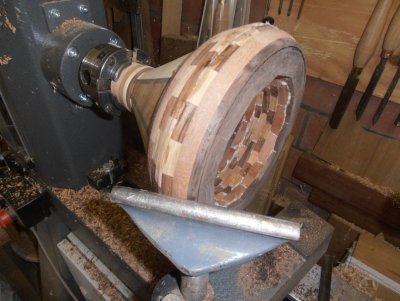

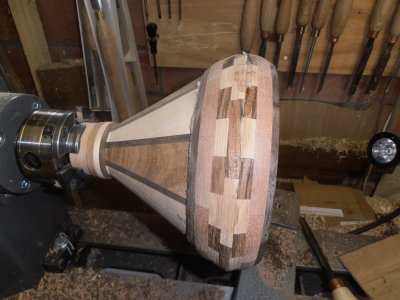

De buitenkant en het bovenvalk van de schuine romp is opnieuw lichtjes gedraaid omwille van +/- een anderhalve mm slag.

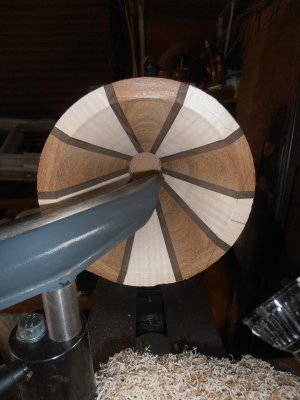

Binnenkant draaien van het schuine romp gedeelte tot op +/- 10 mm.

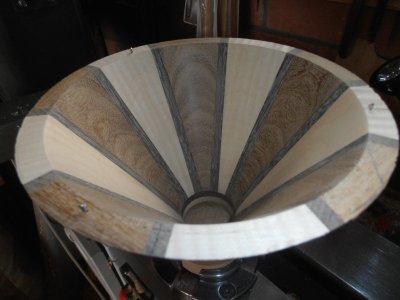

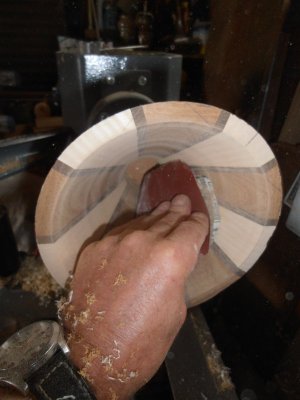

Binnenkant schuren tot korrel 400.

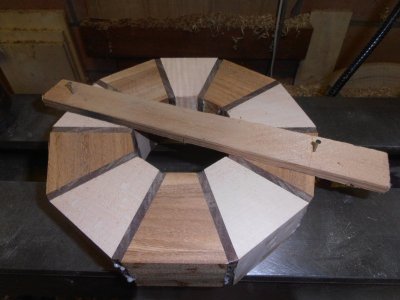

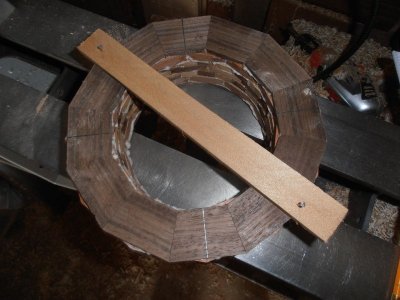

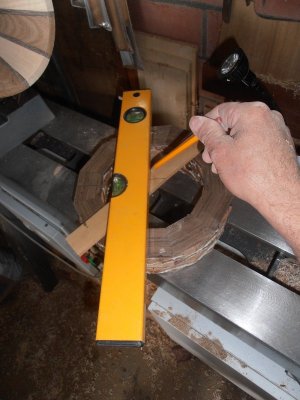

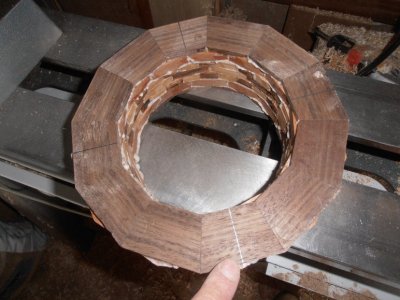

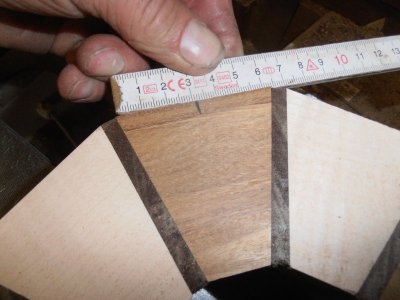

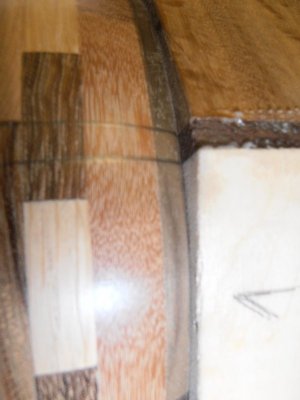

Het middelpunt bepalen aan de hand van al eerder getrokken lijnen op de verlijmde segmentdelen.

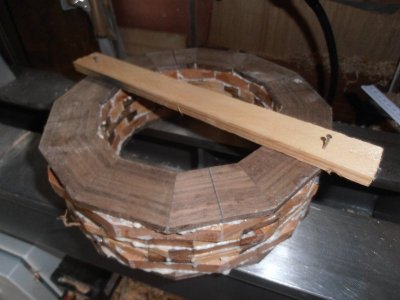

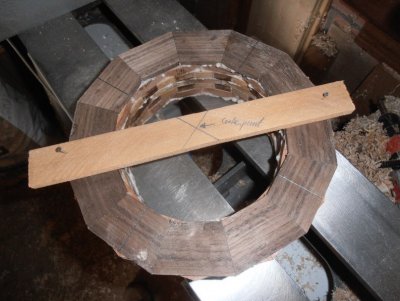

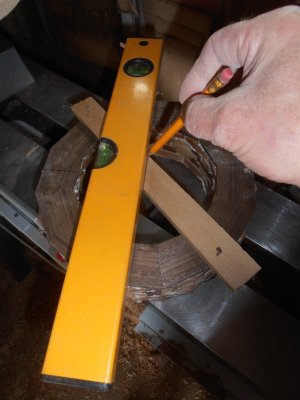

Daarvoor werd er een rest latje lichtjes op genageld, maar op een plaats waar de lijnen niet staan op de gelijmde segmentdelen.

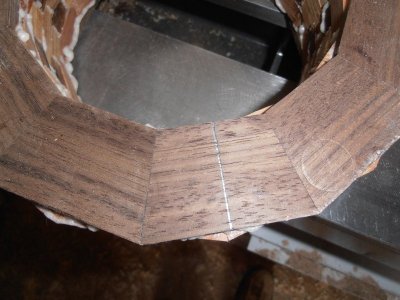

De lijnen overhalen op het latje dat het middelpunt zal vormen.

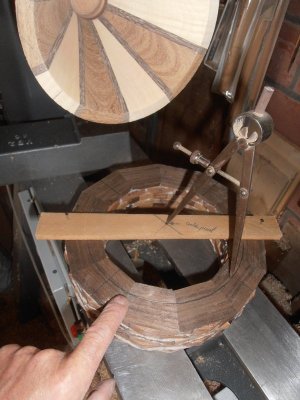

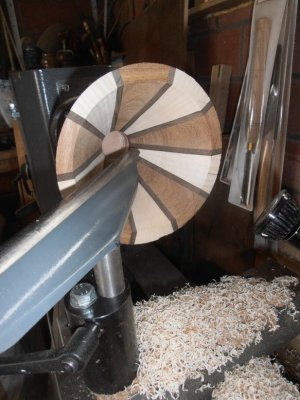

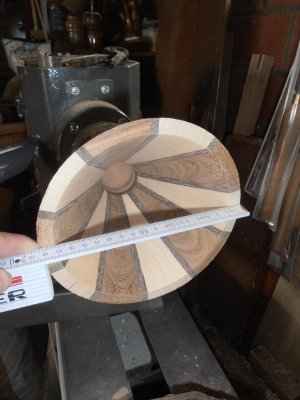

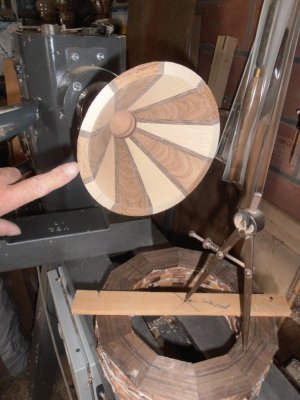

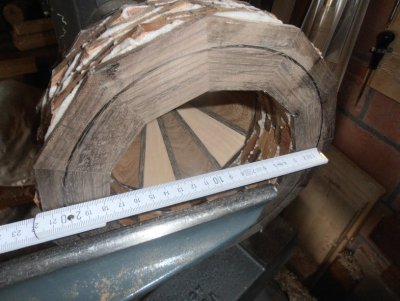

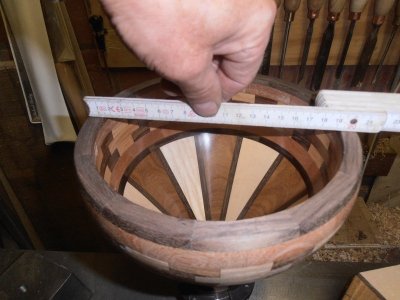

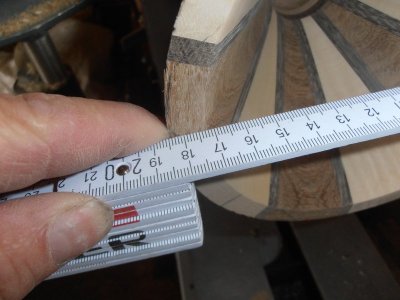

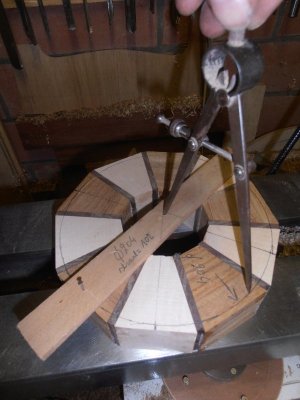

Diameter van de schuine romp opmeten en de straal van de passer instellen plus op de segmentdelen trekken.



[vandikte]

Kan haast niet wachten op het vervolg!!



[sirjacobsd]

Kan haast niet wachten op het vervolg!!

Marcel, ik zal er nog een kort stukje bij breien.
Zo is uw nieuwsgierigheid hopelijk nog wat groter aan het worden.



[sirjacobsd]

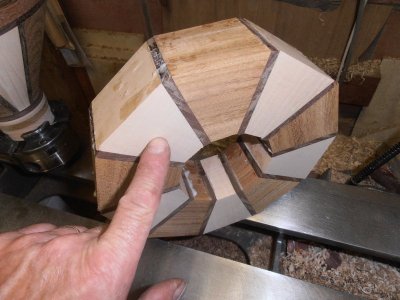

Nu komt het huwelijk laat ons zeggen tussen de schuine romp en de verlijmde segmentdelen.

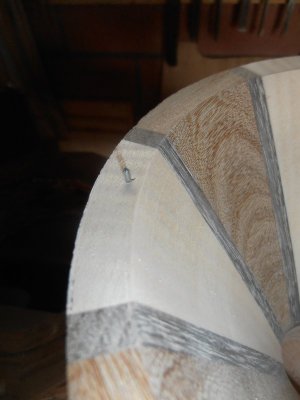

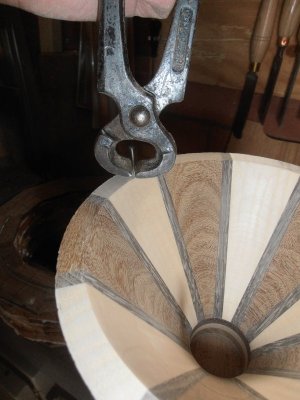

Er worden een 3-tal nageltjes in geslagen op een plaats waar het niet kan hinderen tijdens het draaien en worden afgenepen op een 3-tal mm van de bovenkant rand schuine romp.
Deze stompjes blijven zitten tussen de 2 verlijmde stukken.
Deze nageltjes dienen om verschuiving tegen te gaan tijdens het verlijmproces.
Bij te harde houtsoorten kunnen ze wat schuin gevijld worden onder een hoekje van 45 graden.
In mijn geval valt dit goed mee qua harde houtsoorten en 'k heb ze niet schuin gevijld.

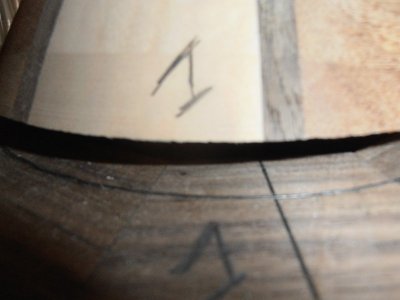

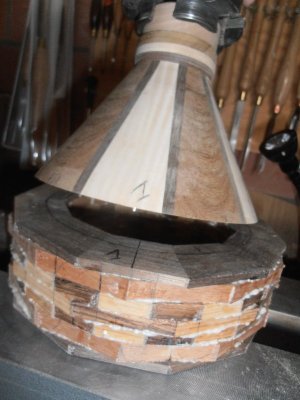

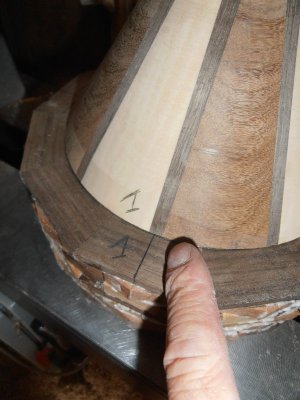

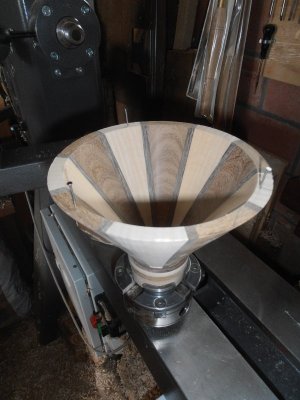

Plaats bepalen zonder lijm van de schuine romp met verlijmde segmentdelen en een nummer plaatsen op de beide stukken. Zo is het gemakkelijk herkenbaar bij het lijmen zelf.
Eens de plaats correct is drukken zodanig dat de 3 nageltjes in de verlijmde segmentdelen staat.

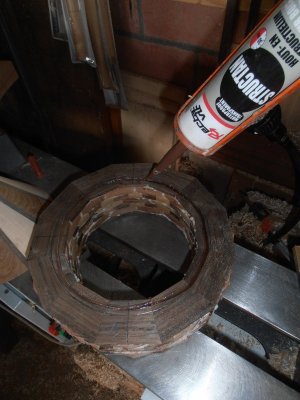

Kleurloze structanlijm aanbrengen en samen spannen.
Opgepast dat je niet te veel druk opzet om geen vervorming te krijgen bij de schuine romp.
Enkel tegen draaien is voldoende, maar daarvoor moeten de segmentdelen en de bovenkant schuine romp perfect vlak zijn.


En nu wachten tot de uitharding is gebeurd. Daarna komen de volgende stappen weer te voorschijn op de forum.



[vandikte]

Marcel, ik zal er nog een kort stukje bij breien.
Zo is uw nieuwsgierigheid hopelijk nog wat groter aan het worden.

Ja dat is lekker, zo wordt de spanning ondragelijk maar alle gekheid op een houten stokje...het ziet er waanzinnig mooi uit, het effect van die verschillende houtsoorten is erg geslaagd.



[sirjacobsd]

Ja dat is lekker, zo wordt de spanning ondragelijk maar alle gekheid op een houten stokje...het ziet er waanzinnig mooi uit, het effect van die verschillende houtsoorten is erg geslaagd.

Marcel, ik heb hier geen medicatie voor uw gekheid hoor.
Ik denk dat je het zelf zal moeten overwinnen.
Alvast bedankt voor uw belangstelling.



[sirjacobsd]

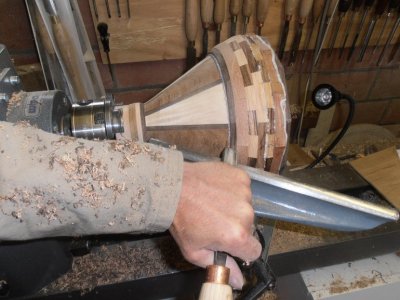

Vandaag weer wat vorderingen gemaakt aan mijn romp van de luchtballon.
Hier wat sfeerbeelden met wat uitleg erbij.

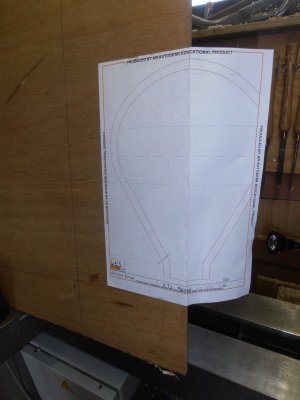

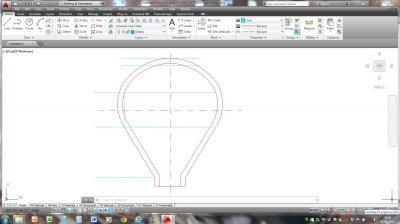

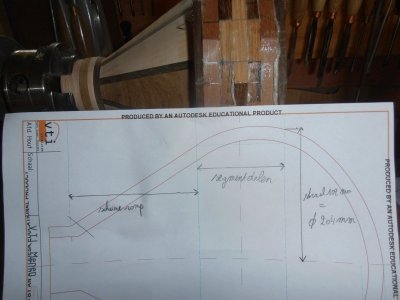

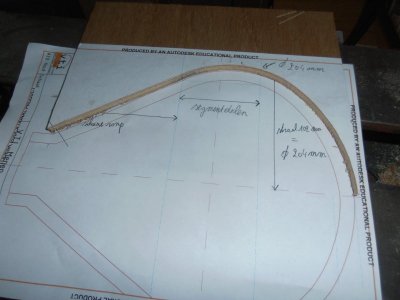

Ik heb nu toch vlug en tekening gemaakt via autocad wat ik voorlopig had aan werkstuk om toch gemakkelijk mijn vorm te bepalen.

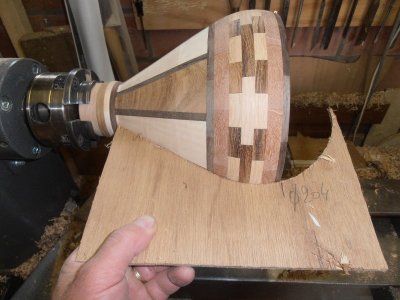

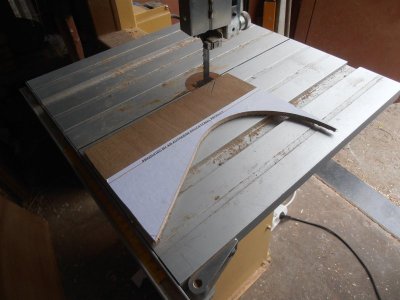

Na een afdruk gelijmd te hebben op een triplex werd de vorm (mal) met de lintzaag uitgezaagd.

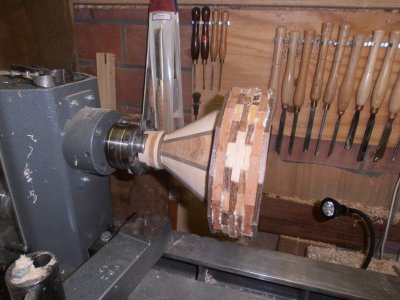

Na het uitharden van de lijm werd het geheel weer op de draaibank geplaatst.


De buitendiameter op de vlakke kant aftekenen om een referentiepunt te hebben bij het draaien en het houden van de mal.

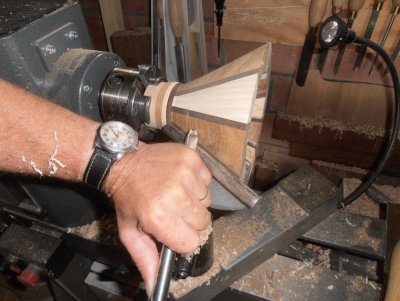

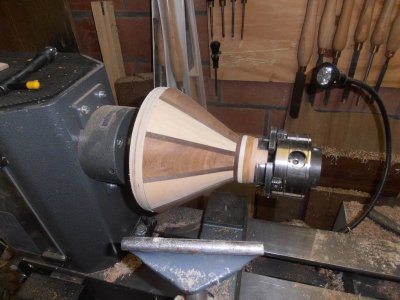

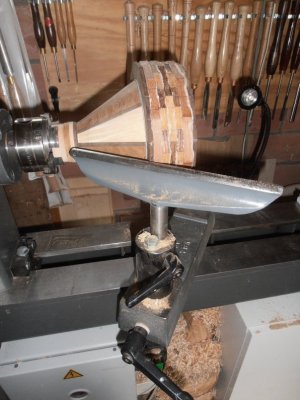

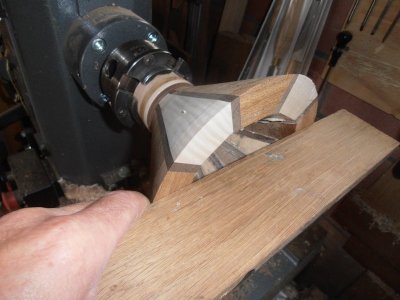

Leunspaan aan de buitenkant juist plaatsen volgens de schuine romp om vervolgens de ronding te gaan draaien.
Opletten en regelmatig controle uitvoeren met de mal.

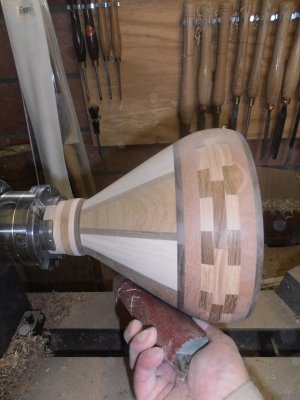

Buitenkant romp schuren.

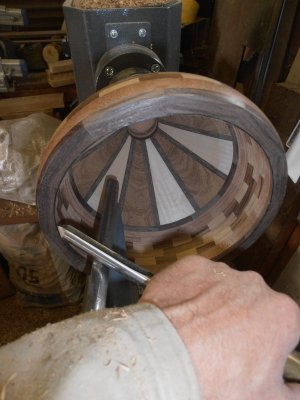

Wanddikte aftekenen op de vlakke kant en uithollen.

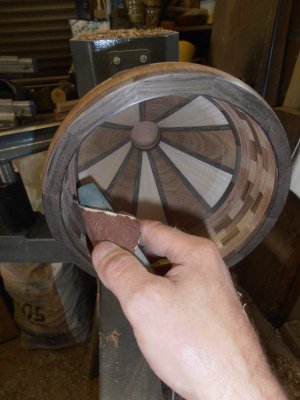

Bunnenkant schuren tot korrel 400.

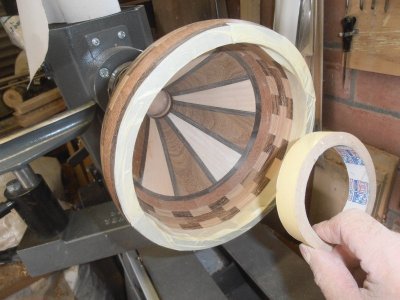

Kleefband op de vlakke kant doen en aan de rand van de binnenkant.
De reden hiervoor is dat er nog een segment op met komen. De kleefkracht van de lijm is dan zoals het hoort.

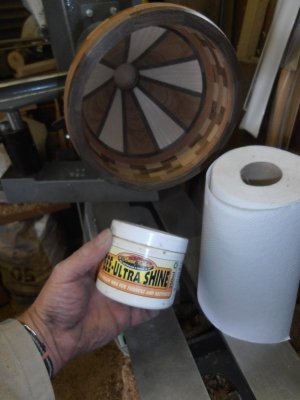

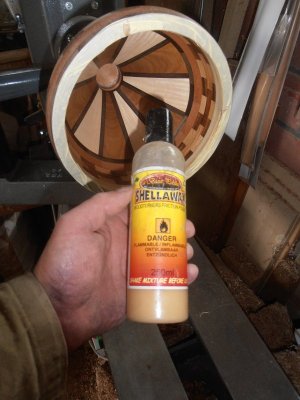

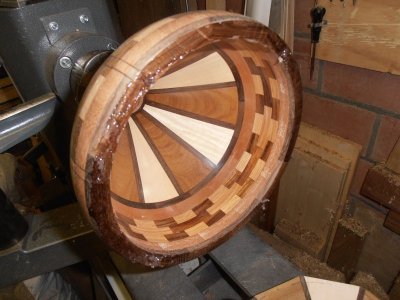

Afwerken met SHELLAWAX. Eerst met de paste en daarna met de vloeibare créme laat ons zeggen.

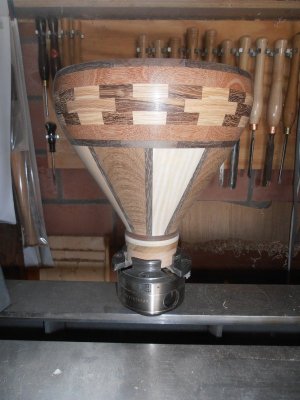

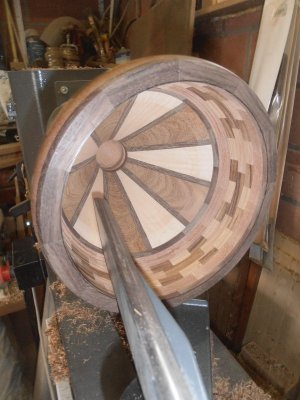

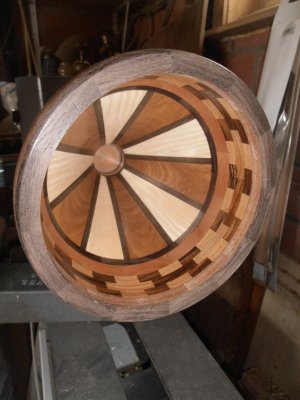

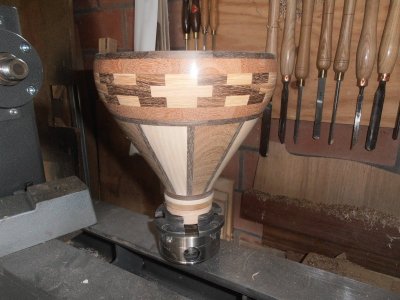

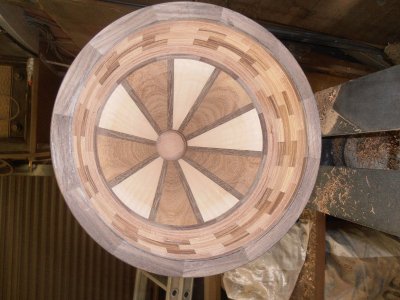

Hier de voorlopige stand van zaken.


Nu moet ik nog het volgende segment gaan uittekenen en samenstellen om op de voorlopige romp te kunnen gaan lijmen.
Zodra alles weer klaar is om te draaien, worden de foto's weer op de forum geplaatst.



[Wimmel]

Plaatjes! Ik vind dit zo'n mooi en moeilijk project. En gewoon ontstaan tijdens een avondje in de tuin .

Het blijft ook mooi om te zien hoe Shellawax een product omhoogtrekt en goed dat er bij uw werkstuk ook mensen aan de binnenkant wonen.

Deze zal toch hopelijk wel te bezichtigen zijn op de open houtdag in September?



[sirjacobsd]

Plaatjes! Ik vind dit zo'n mooi en moeilijk project. En gewoon ontstaan tijdens een avondje in de tuin .

Het blijft ook mooi om te zien hoe Shellawax een product omhoogtrekt en goed dat er bij uw werkstuk ook mensen aan de binnenkant wonen.

Deze zal toch hopelijk wel te bezichtigen zijn op de open houtdag in September?

Wim,
Ik vind het ook een bijzonder project, maar veel werk aan om te verlijmen.
Wat die mensen betreft die langs de binnenkant wonen, het moet van mij altijd afgewerkt zijn al is het op plaatsen waar het moeilijk te zien is.
Afweking moet er altijd zijn bij mij. Het moet zo perfect mogelijk zijn.
Misschien een te grote eis van mij, maar dat zal wel met mijn job te maken hebben.
De binnenkant werk ik gewoon af met SHELLAWAX en de buitenkant zou ik afwerken met mijn polijstsysteem (Carnauba). Het moet een hoogglans worden.
En inderdaad Wim, dit exemplaar zal te zien zijn in Zuthpen.
Hopelijk mag ik u daar weer ontmoeten net zoals vele andere forumleden.



[sirjacobsd]

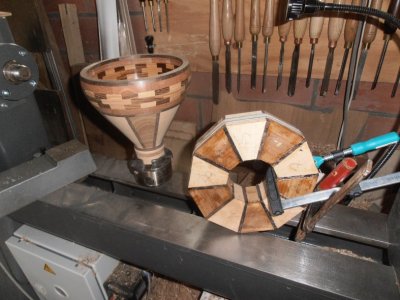

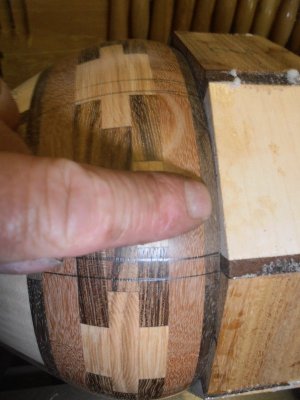

Deze namiddag heb ik nog een segment gelijmd die de ronding verder zal vormen.
De gebruikte houtsoorten zijn net zoals de schuine kant van de romp (esdoorn, afrormosia en notelaar).

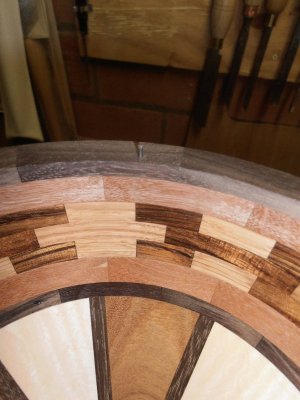

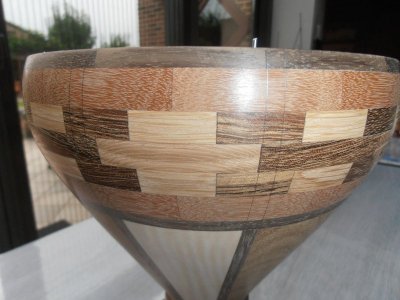

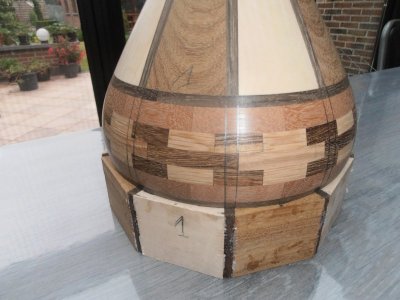

Hier het gelijmde resultaat.



[SunRayes]

Het is weer een prachtig en leerzaam proces!!
Dat met die band van het rolluik is goed bedacht.
Bedankt voor het delen.

Groeten, Raymond



[sirjacobsd]

Het is weer een prachtig en leerzaam proces!!
Dat met die band van het rolluik is goed bedacht.
Bedankt voor het delen.

Groeten, Raymond

Ja Raymond, het kan dikwijls heel simpel zijn en goed.
Proberen zou ik zeggen.
De eerste maal is het wat zoeken vooral met lijm aan.
Alvast bedankt voor het volgen van mijn project.



[sirjacobsd]

Deze avond nog het gelijmde segment die ik deze namiddag heb samengesteld op de romp van de luchtballon.

Eersten vooral werd er een kant vlak geschaafd en daarna op dikte geschaafd van 55 mm.


Het centerpunt werd bepaald met een op genageld latje net zoals ik al eerder via foto's heb geplaatst.

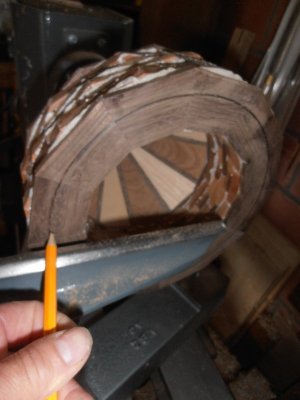

Buitendiameter opmeten van het bovenvlak romp.

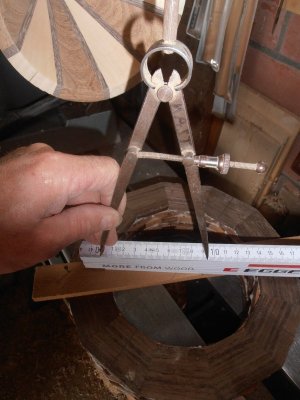

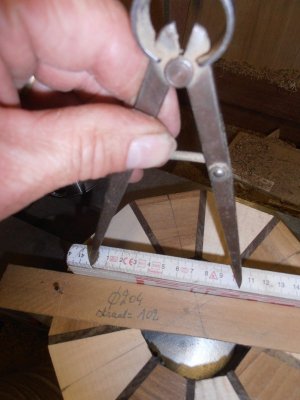

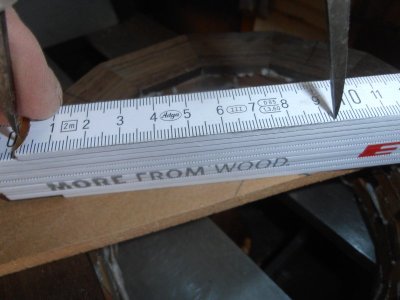

De straal bepalen op een passer en de cirkel trekken op het gelijmde segment.

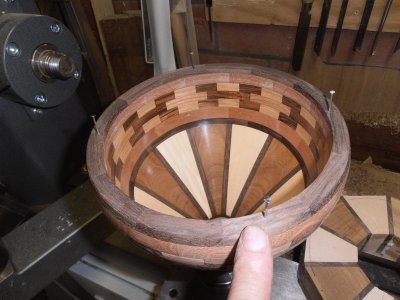

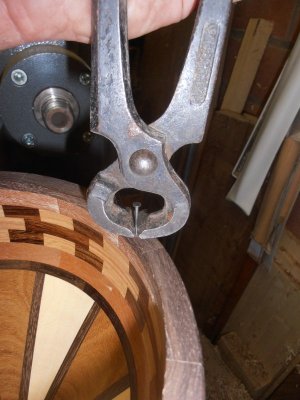

Nageltjes lichtjes inslaan plus afknijpen met een tang op het bovenvlak van de romp. Opgelet, weer op een plaats dat het niet kan hinderen tijdens het draaien.
Deze blijven namelijk aanwezig tussen de lagen bij het lijmproces.

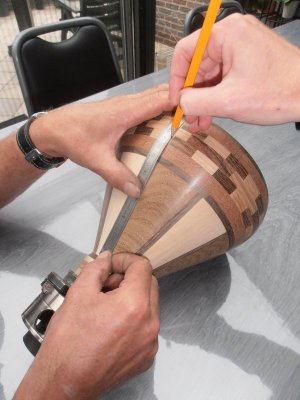

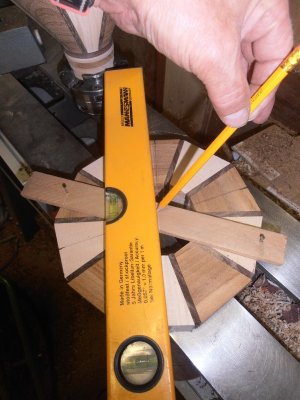

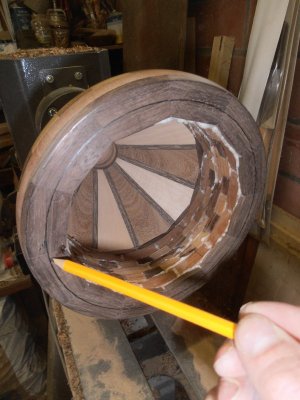

De lange ribben in notenhout overhalen naar het bovenvlak om de juiste plaats te kunnen bepalen tegenover het gelijmde segment.
Dit kon ik niet alleen want ik handen te kort.
De hulp van mijn vrouwtje en om lijnen te trekken was welkom. De fotograaf was dan mijn jongste dochter.
Met elk een kleedje te betalen ben ik ervan af.


Eenmaal alle ribben overgehaald werden, is de positie bepaald tegenover de getrokken cirkel op het gelijmde segment en de nageltjes werden ingedrukt.
Zo was ik weer gemakkelijk voor het lijmproces. Geen verschuivingen meer mogelijk.

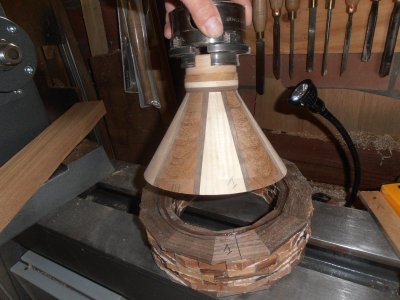

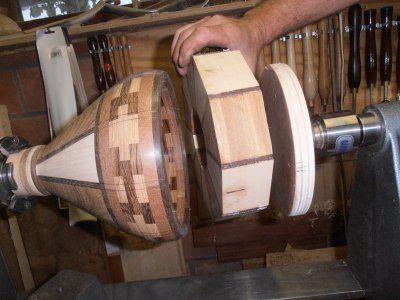

Het huwelijk tussen de romp en het te lijmen segment voorbereiden.

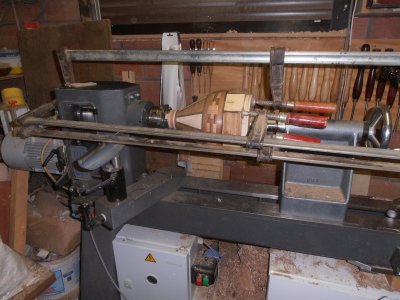

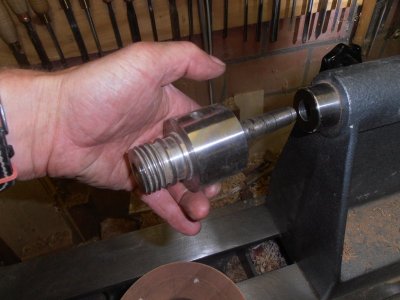

Ik span het op in de draaibank en controleer op dichtheid.


Alles zag er perfect uit en de delen werden aan elkaar gelijmd.

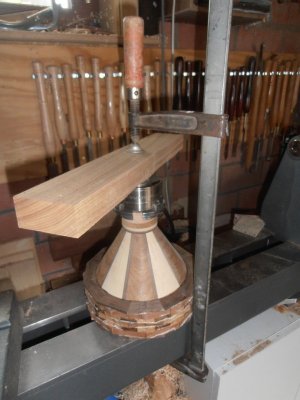

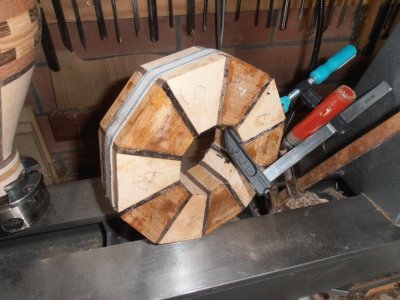

Voor alle zekerheid heb ik nog een aantal spanschroeven bij geplaatst en heel miniem aan gespannen om geen vervorming te hebben na het droogproces.


En nu maar wachten tot het uitgehard is.



[Wimmel]

Ongelooflijk.... Of zoals u zal zeggen, Amai! Hoe alles op elkaar past, ik dacht dat u aan houtdraaien deed, in plaats van hogere wiskunde .

Wens de dames succes met de aanschaf van de nieuwe kleding. Wel verdiend.

Klein vraagje, overtreft het resultaat tot nog toe niet de stoutste dromen vooralsnog?



[Roestige Spijker]

Top project.
aan fotos geen gebrek, ik vind dat altijd zoveel meer zeggen over een project. Alleen moet ik daar nog aan werken...... Als ik eenmaal aan het draaien ben vergeet ik fotos te maken .

Die laatste foto is geweldig..... Een draaibank vol met lijmklemmen..... Hahaha.

ik volg dit onderwerp heel graag.

peter.



[Tool1]

Een schitterend gezicht
Inderdaad niets duidelijker dan fotos
grt eelco



[ornament]

Hallo Sirjacobsd

weer eens goed bezig!
Ik volg het al van bij de start.

Zou je dit project desnoods ( tegenzin) ook op je kleine draaibank Holstar DB 450 kunnen maken , of een gelijkaardige bank met een iets hogere centeras (150 MM ) zoals de woodfast M 305, eventueel uitgerust met een bedverlenging?

groeten,
Ornament



[sirjacobsd]

Ongelooflijk.... Of zoals u zal zeggen, Amai! Hoe alles op elkaar past, ik dacht dat u aan houtdraaien deed, in plaats van hogere wiskunde .

Wens de dames succes met de aanschaf van de nieuwe kleding. Wel verdiend.

Klein vraagje, overtreft het resultaat tot nog toe niet de stoutste dromen vooralsnog?

Wim, wat bedoel je met deze vraag?
Wat die wiskunde betreft, dat hoort eigenlijk ook bij houtdraaien.
En de kleedjes komen in orde. Mijn vrouw mag het eens poseren in Zuthpen samen met de luchtballon.



[sirjacobsd]

Top project.
aan fotos geen gebrek, ik vind dat altijd zoveel meer zeggen over een project. Alleen moet ik daar nog aan werken...... Als ik eenmaal aan het draaien ben vergeet ik fotos te maken .

Die laatste foto is geweldig..... Een draaibank vol met lijmklemmen..... Hahaha.

ik volg dit onderwerp heel graag.

peter.

Peter, alvast bedankt voor de opvolging.
Lijmklemmen zijn heel belangrijk bij verlijmingen van segmenten.
Hoe miniem het openstaat, kan je de verharde lijm voor altijd zien, ook na een afwerkingslaag.



[sirjacobsd]

Een schitterend gezicht
Inderdaad niets duidelijker dan fotos
grt eelco

Eelco, bedankt voor de opvolging.
Er moet nog zoveel gebeuren vooraleer het af is.
