Een freestafeltje, het eerste project

[jaap]

Het eerste Woodworking.nl Project wordt een freestafeltje. Op Open Dag Hout stond Simon van Nachdenksport.de. Hij maakt o.a. de Open Router Lift, een freeslift voor de kleine Makita freesmachine. OpenLift Archive » nachdenksport

Dat is een machine die in heel veel YT filmpjes mooie dingen laat zien.

Er zijn ook veel voorbeelden hoe je deze in een freestafeltje toepast. En je kunt de boel eindeloos opleuken en geld aan uit geven.

Maar hoe ziet volgens ons nu een bruikbaar freestafeltje er uit, compleet met een tekening, een filmpje hoe we hem maken en waar we de benodigde spullen kopen. Simon vindt het ook een prachtig idee en hij stelt een complete Open Router lift ter beschikking. Aan het einde van het project verloten we die onder iedereen die een post in het topic geschreven heeft.

Mijn voorstel is om eerst een lijstje met eisen te maken. Wie trapt er af!



jaap



[kettingspanner]

Mijn eerste gedachte is een goed bereikbare en goed werkende afzuiging. Zou leuk zijn als er een ruitje inzit om te kunnen zien of het stof ook verdwijnt.
Daarnaast zou ik het fijn vinden als ik hem kan koppelen aan mijn werktafel, maar weg kan zetten als ik hem niet nodig heb.
Verwisselen van freesjes geen vervelende taak.
Grote knoppen om hem eenvoudig aan en uit te zetten.
Afstel gereedschap moet in op aan de tafel zitten.



[stvno]

Leuk idee, ik zat net te bedenken dat ik deze winter een freestafeltje op basis van een makita of katsu wil maken. Ik ga dit draadje zeker volgen en eventueel meedoen met bouwen.
Qua lijstje, wat kettingspanner zegt en
Geleiderails al dan niet met klem mogelijkheden
Opslag voor freesbitjes



[trigger]

Die openlift neemt al een hoop complexiteit weg en je hoeft ook niet lang na te denken welke frees je gaat gebruiken want hij is op een specifiek model gebouwd.

De componenten zijn dus in mijn beleving:

- afzuiging
- werkblad
- hoogte (poten, onderstel, eventueel verrijdbaar)
- geleiders

Technische gezien is een blad op poten al voldoende. Maak het blad wat dikker, dan kan de plaat van de openlift daarin vallen. Aangezien dat misschien wel iets te simpel is, zou ik dus dus alle 4 deze componenten in het ontwerp meenemen. Ik kan wel wat foto's maken en posten van de twee freesmachines die ik heb om inspiratie op te doen voor de afzuiging en geleiding? Ik heb ook een klein freestafeltje maar zou wel interesse hebben in het bouwen van een grotere (niet op basis van deze kleine makita frees).



[Wim Kluck]

Ik ben nu bezig met mijn freestafel met incra lift in/aan mijn mafell erica 85 te zetten. De oplossing die ik had met de incra TS op mijn tafel was te groot voor mijn werkplaats en ik moest steeds nastellen.
Vooral de incra ls erop te monteren en een afkortsled is puzzelen.

We hebben met Jaap over dit onderwerp al even contact gehad en wat ik er nog aan toe te voegen heb is maak er een miterslot in dan kun je met een slede veilig kleine stukken frezen.



[Wim Kluck]

Hier een link voor inspiratie of gewoon kopieeren. Wel omrekenen of alles in inches afmeten,

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://wp.awwg.info/wp/plans/Router%20table.pdf

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.ourhomefromscratch.com/wp-content/uploads/2013/12/Router-Table-Plans.pdf

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.popularwoodworking.com/wp-content/uploads/2010/09/deluxe-router-table.pdf ( ook in mm)

ToolCrib.com's Ultimate Guide: 28 Free Router Table Plans | The Tool Crib (10 stuks)



[kettingspanner]

Wim, de link werk niet zonder Google Chrome denk ik. Het zit in een soort van extentie van jouw browser. Heb je een andere bron?



[stvno]

De linkjes opgeschoond:

https://wp.awwg.info/wp/plans/Router table.pdf

https://www.ourhomefromscratch.com/wp-content/uploads/2013/12/Router-Table-Plans.pdf

https://www.popularwoodworking.com/wp-content/uploads/2010/09/deluxe-router-table.pdf ( ook in mm)

ToolCrib.com's Ultimate Guide: 28 Free Router Table Plans | The Tool Crib (10 stuks)



[LFlab]

Hee Jaap, en anderen, zelf weinig input ten aanzien van requirements, want ik ben al voorzien met een grotere en kleinere freestafel, maar bij deze wel het aanbod om 3d modellen en tekeningen te maken van de tafel.
Van huis uit ben ik werktuigbouwkundig ontwerper, dus ik heb nog een 3d CAD pakket op mijn werk PC (en dat probeer ik zo te houden ).



[Afgezaagd]

Daar niet iedereen gezegend is met een enorme werkplaats is een relatief compact model handig ?
Een kleiner model voor de kleine werkplaats maar die dan ook op een soort van onderstel kan worden gemonteerd. Hierbij ben je dan vrij om te bepalen welke voor jou ruimte toepasbaar is.



[Wim Kluck]

Dat is een pracht aanbod. Ik ben ook voorzien en dat "lichte werk" is niet zo mijn ding. Verder ontwerp ik alles uit het hoofd. Dus wel regelmatig last van voortschrijdend inzicht. Daar leer je van. Met een tekening is dat een stuk minder.



[Wim Kluck]

Daar niet iedereen gezegend is met een enorme werkplaats is een relatief compact model handig ?
Een kleiner model voor de kleine werkplaats maar die dan ook op een soort van onderstel kan worden gemonteerd. Hierbij ben je dan vrij om te bepalen welke voor jou ruimte toepasbaar is.

Daar zat ik ook aan te denken

https://www.pinterest.com/pin/28147566416508838/



[rolandvs]

Misschien om een losse inlay te maken zodat het voor meer gereedschappen te gebruiken is. Bijvoorbeeld decoupeerzaag zeker voor kleinere hobbyruimte. Heb gelukkig een grotere werkplaats met stationaire frees maar zat onlangs toch te puzzelen om er alsnog een bij te maken bij de losse tafel die waar ik bovenfrees in heb hangen naast stationaire freesmachine. Of mogelijkheid voor een slee



[Jurriaan9]

Leuk project!

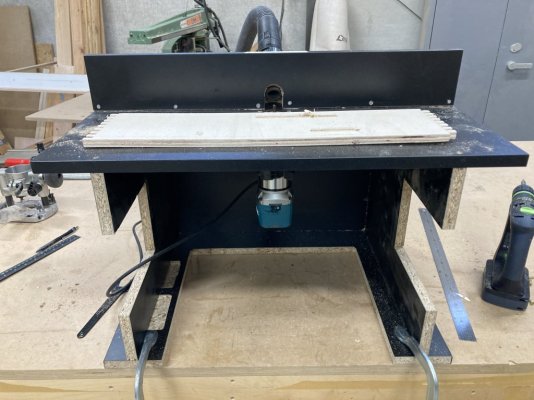

Ik ben al een eind op weg. Gemaakt van restmateriaal uit de werkplaats. Maatvoering werd bepaald door het restmateriaal.
Tafel is vast te zetten, indien nodig, met 2 lijmklemmen.
Afzuiging is nu in ieder geval aan de bovenkant.
Liftje zit in deze versie niet. Hoogte instelling gebeurd aan de hand van de Makita freesvoet die onder de tafel is vastgeschroefd. Zo kan een ieder de eigen Makita in de freeshouder schuiven.

To do:
-nullastschakelaar aanbrengen.
-Afzuiging aan de onderzijde, gekoppeld met een t-stuk. Nog even een bijpassend stuk slang tegen het lijf lopen.
-afscherming van de freeskop
-klem/ druk regel zodat het te frezen materiaal gelijkmatig over de frees kan bewegen.



[hansth]

Misschien om een losse inlay te maken zodat het voor meer gereedschappen te gebruiken is.

Zoiets als dit? Waarbij de vraag is of dit beginners genoeg is of al weer te ingewikkeld wordt. Het wordt er wel heel multi-functioneel van en zeker mooi voor de kleine werkplaats.



[Afgezaagd]

Zoiets als dit? Waarbij de vraag is of dit beginners genoeg is of al weer te ingewikkeld wordt. Het wordt er wel heel multi-functioneel van en zeker mooi voor de kleine werkplaats.

Poah! Das mooi!



[knotwilg]

Zoiets als dit?

een houten festool cms.
Ik denk dat het voor een beginner wel te doen is, misschien niet als allereerste project.



[chevy66]

En bij draad tappen eerst de gaten verzinken en dan pas tappen. Anders om druk je de braam in het begin van je schroefdraad. En je tap start makkelijker als je al een zoekertje hebt,



[hansth]

Poah! Das mooi!

Precies de reden dat ik de link bewaard had om 'ooit' nog eens te bouwen.



[Wim Kluck]

Zoiets als dit? Waarbij de vraag is of dit beginners genoeg is of al weer te ingewikkeld wordt. Het wordt er wel heel multi-functioneel van en zeker mooi voor de kleine werkplaats.

Dit doet mij denken aan de oude festool basis met de diverse inlay's
Kijk ook eens bij klavieratelier op you tube. niet echt iets voor beginners en je moet er wel budget voor hebben Wel de moeite waard.
Hooked on wood heeft ook een leuk werktafel met frees en waarschijnlijk zijn daar ook tekeningen van
