Een archiefkast

[WR1944]

.... Ben bang voor je dat je er binnenkort meer moet maken.

Een vriendin van m'n vrouw met een paar timmerlieden/meubelmakers in de familie was redelijk onder de indruk. Gelukkig is ze nogal klein behuisd.
Ik ga eerst één van m'n silly projecten er tussendoor doen. Daarna ga ik de bovenkast maken. Ik lijk wel een drukker. ;-)



[Zweihaak]

Ik vind zelf als je moeite doet om panelen van hout te maken, met verbindingen en gefreesde panelen, dat mensen ook mogen zien dat er hout voor gebruikt is.

Ja je had het wel eens over de vriendinnen van je vrouw, vandaar dat je er denk ik meer moet maken.

Eigenlijk zouden de zijkanten ook panelen moeten zijn, maar dat is wat ik persoonlijk zou doen.



[WR1944]

@Zweihaak, omdat ik geen vandiktebank heb moet ik het doen met de geschaafde planken van Home Depot uit hun standaard leveringspakket. 20 mm wanden leken me in dit geval te zwaar te meer dat ik de binnenkant van de zijwanden glad wilde hebben met het frame. De wanden zijn in dit geval van 1/4" ply en de horizontale vlakken van 1/2" ply want daar komt wat gewicht op.
De wanden geven ook stevigte aan het geheel want ik heb ze er strak in gelijmd.



[MichelvdD]

Mooie kast, netjes gemaakt!



[Pascal]

Mooie kast en netjes afgewerkt, naar goede gewoonte.
Ik heb wel een vraag bij de constructie van de deurtjes. Is het eigenlijk nog nodig om nog een domino te gebruiken om de stijlen en regels met mekaar te verbinden, of is dat overkill? Ik had begrepen dat je met die combinatie regel/stijl frezen op zich al een stevig genoeg geheel krijgt.
Een ander vraagje, hoe heb je de speling bepaald tussen de stijlen en het panneel en heb je iets voorzien om het paneel in het midden te houden?
Groetjes,
Pascal



[WR1944]

...... Is het eigenlijk nog nodig om nog een domino te gebruiken om de stijlen en regels met mekaar te verbinden, of is dat overkill? Ik had begrepen dat je met die combinatie regel/stijl frezen op zich al een stevig genoeg geheel krijgt.
Een ander vraagje, hoe heb je de speling bepaald tussen de stijlen en het panneel en heb je iets voorzien om het paneel in het midden te houden? .....

Ik heb domino's gebruikt om de regels en stijlen op elkaar te positioneren. Zo kon ik het paneel op de goede hoogte brengen. Daarnaast blijven de delen beter in het zelfde vlak liggen en geven ze een extra steuntje bij het vormvast blijven van het frame. De speling tussen paneel en frame is natte vinger werk. Ik schat dat het 2 tot 3 mm is. Ik heb geen nageltje in de onderrand geslagen om het paneel te fixeren. Het paneel paste vrij strak in de groeven (ik moest met een plastic hamer wat corrigerende tikjes uitdelen) en verder zal het me een worst zijn of het paneel een haartje links of een haartje rechts van het midden zit. Dat laatste was niet onaangenaam bedoeld jegens de vraagsteller.



[Pascal]

Bedankt voor je antwoord. Ik ga binnenkort ook een paar paneeldeurtjes maken en heb daarvoor net een CMT kit gekocht. Die speling is blijkbaar bij de meesten natte vingerwerk ofwel ervaring. Natte vinger zal me wel lukken, maar ervaring heb ik nog niet. Jouw wetenschappelijke aanpak kennende, had ik gedacht dat je één of andere vuistregel had toegepast of iets berekend.
Dat in het midden houden van de paneeltjes is voor m'n eerstvolgende project ook niet van toepassing. Ik vermoed dat je het zelfs niet kan zien als d'r een wat uit het midden staat. Anders wordt dat als je met 4 paneeltjes een deurtje maakt. Dan kan het wel zijn dat je eventueel een verschuiving zou kunnen zien tussen onder en boven de middenregel.
Groetjes,
Pascal



[WR1944]

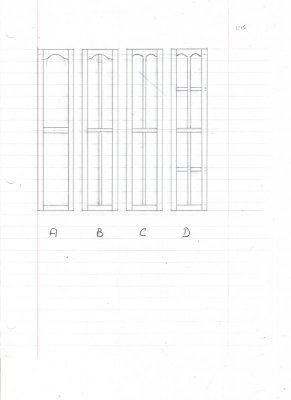

Ik ben me geestelijk aan het voorbereiden op de volgende stap, de bovenkast. Daar komen twee vrij hoge en smalle deuren in. Die wil ik in dezelfde stijl houden, alleen met glas er in. In eerste instantie wilde ik er een toog in maken zoals bij de onderkast met halverwege een regel. Dus per deur komen er dan twee platen glas in. Dat beviel me niet erg, het leek me niet authentiek genoeg. Dus ging ik verder broeden. Het resultaat is vier mogelijkheden. Zie m'n Sketch Down tekening.


Wat vinden jullie van de mogelijkheden of kunnen jullie er nog een paar bij verzinnen? Let wel: elk geschetst element is een deur van ca. 400 bij 1800 en er komen er twee naast elkaar.



[de Haan]

A, maar dan zonder dat tussenlatje.
Bij de andere wordt het gauw te petieterug.



[TH0M]

Ik twijfel tussen B en C waarbij ik neig naar B vanwegen iets rustiger bovenkant.

A vind ik te plomb met die grote vlakken, en D te druk naar mijn smaak.

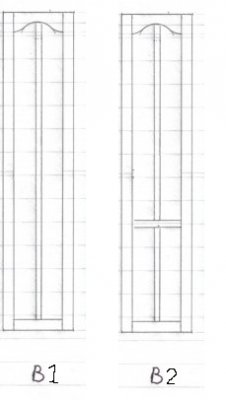

2 varianten die ik kan bedenken:
B1- zonder horizontale stijl, lange "elegante" vlakken
B2- Horizontale stijl op 1/3 van de lengte



[MichelvdD]

C en D niet, twee toogjes is niet mooi mijnsinziens.
Wat is de afmeting van de deurtjes?
Afhankelijk van de afmeting zou ik voor B gaan.



[Pascal]

Sketch Down, die is goed
Ik zou voor versie A gaan en wel om volgende redenen:

• Komt overeen met de deurtjes onder, ttz ongeveer dezelfde paneel/glas grootte
• De mal gebruikt voor het maken van de onderdeurtjes kan ook gebruikt worden (niet voor C & D)
• De afmetingen van de glaspartijen zijn beter geproportioneerd in tegenstelling tot de lange smalle stroken in B & C
• Is het minste werk, geen kruisvrbinding(en) te maken. (maar ook weer een uitdaging minder...)
• De inhoud van de kast zal beter zichtbaar zijn door de grotere glaspartijen

Nu weet ik niet of je het glas zelf gaat snijden of zal laten snijden. Ik heb totaal geen ervaring met het snijden van glas, maar heb wel zo'n veeg vermoeden dat het snijden van een boog moeilijker (of duurder) is dan gewoon recht. Het zou dus wel eens raadzaam kunnen zijn om de bovenkant gewoon recht te maken. Het zal zeker wel mooier zijn om ze hetzelfde te maken als de deurtjes onder.
Ik hoop dat je er wat aan hebt.
Groetjes,
Pascal



[damien]

A maar dan assymetrisch met halve boogjes, het eindresultaat is B achtig



[Heckemann]

Schets voor de grap eens een linker en een rechterdeur, elk met een halve (gedeelde) toog? Eventueel met een horizontale tussenlat zoals bij A.

Met twee dezelfde deurtjes met ieder een toogje wordt het al snel erg druk op 80 centimeter denk ik. Een rechte bovenkant (dus helemaal geen toogje) of een gedeelde toog geven een rustiger beeld.

Mijn twee cent.

Groet, Rob.

PS: zelf je glas snijden in een boogje is de eerste keren frustrerend, maar het lukt na enig oefenen wel. De grap is om met zoveel mogelijk rechte breuken de gewenste kromming zoveel mogelijk te benaderen om de rest weg te schuren op een schuurband of schijf, bij voorkeur nat, zodat het glasstof weggevoerd word. Als het niet nat kan, goed ademmasker gebruiken.



[ArtHarg]

Onderregel zou ik net zo dik maken als de bovenregel. Door de toog in de bovenregel lijkt die dunner waardoor je deurtje toch wat meer "geaard" lijkt. Stuk tussen de bovenkant van de onderregel en de onderkant van de bovenregel in vijven verdelen, tussenregel op 2/5 van de onderkant. Maak die 40mm breed, 2x de dikte van je wanden.



[roald]

Schets voor de grap eens een linker en een rechterdeur, elk met een halve (gedeelde) toog? Eventueel met een horizontale tussenlat zoals bij A.
...

Ik stem voor deze variant ^^

Wat je ook nog zou kunnen doen, om jezelf een uitdaging te geven, is de bovenkant van de kast niet vlak te maken, maar dezelfde golfvorm te laten volgen. Heeft ook nog een voordeel: het "plaatsen van ongein op de bovenkant" wordt dan écht onmogelijk

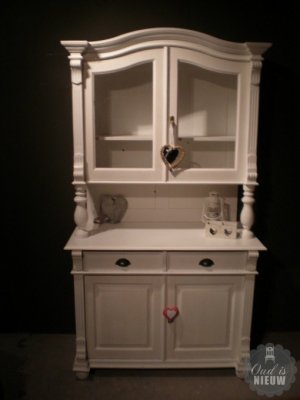

Zoiets dus (het bovendeel):


*plaatje komt van: http://oudisnieuw.net



[Bijtel]

Variant A vind ik het rustigst. Je kan het beste de volledige kast eens uittekenen, dan krijg je een betere indruk van wat jij het mooist vindt.

Het glas kan je ook gewoon recht snijden, als de sponning ook recht is. Dat zie je toch niet.



[WR1944]

Ik ben bang dat door het toevoegen van varianten m'n "probleem" alleen maar groter geworden is. ;-)
Maar ik heb wel een paar opmerkingen zien passeren die me wat houvast geven om een beslissing te nemen.
De sponning voor het glas wordt wordt in ieder geval recht. Ik heb in een vorig leven ooit eens glas laten snijden voor een binnendeur met een identiek gevormde toog. De niet onervaren man had drie pogingen nodig om het tot een goed einde te brengen. Dus dat wil ik de mensheid besparen. Verder zijn de regels hier dusdanig dat ik eigenlijk veiligheidsglas moet plaatsen en dat betekend een flink gewicht. Maar ik vertel de goede man wel dat het voor een schilderij is.

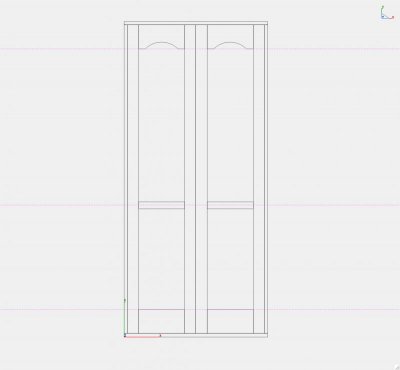

Om wat gelijkheid in tenue te hebben lijkt me een enkele toog per deur beter. Ik neig naar A maar dan zonder tussenregel, dus één glasvlak. Om een sterker frame denk ik de onderregel even hoog te maken als de bovenregel. De maat van de bovenregel van de onderdeuren heb ik zodanig gekozen dat de hoogte boven de boog even groot is als die van de onderregel.
Ik laat het nog even bezinken terwijl ik er even iets anders tussendoor ga doen.



[WR1944]

De eerste stappen zijn gezet voor de bovenkast. Dit deel wordt 1650 hoog en dat zal een hele klus worden om dat in m'n keldertje te manipuleren met dat lage plafond. Met het plafond op iets meer dan 1900 en de werkbank op 900 heb ik ruim een meter voor werkstukken. Ik kan de kast niet eens van zijligging naar rugligging draaien. Misschien moet ik maar op de Japanse manier gaan doen, alles op een mooie vlakke hardhouten vloer. Je blijft er dan wel lenig bij.
Dus toog ik welgemoed naar de Home Depot om hout in te slaan. Om papier te besparen en om de bonnen electronisch in je administratie te kunnen verwerken krijg je bij veel bedrijven de mogelijkheid een e-mail te ontvangen met je bon. Alleen bij de Home Depot hebben ze de kassa's nog niet verteld om alleen een kort betalingsbewijs te printen als je een e-bon krijgt.
Bekijk bijlage eReceipt.pdf

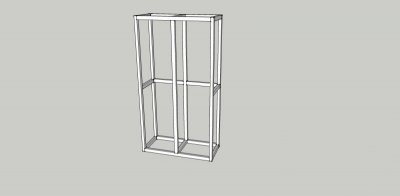

De 5/4x4 balkjes Radiata heb ik zoals bij de onderkast overlangs gehalveerd en de zaagkant glad geschaafd. Nu werd het tijd om m'n recentelijk verkregen handigheid met SU te gelde te maken. Als een soort van leertraject maak ik de kast met daar parallel aan de opbouw ervan in SU. Ik ga het nog niet gebruiken voor de bemating, daarvoor ben ik teveel afhankelijk van het geleverde hout. Het frame zonder wanden en planken is al getekend. In tweede aanleg ontdekte ik wat foutjes in de tekening. Dat ik die zonder al te veel omhaal kon corrigeren gaf mij weer een aardige zet om er mee door te gaan. Maar nu gaan we eerst dominootjes frezen. Dan kan ik het frame droog in elkaar zetten en er een SU-tekening naast houden om te zien of alles klopt. ;-)



[WR1944]

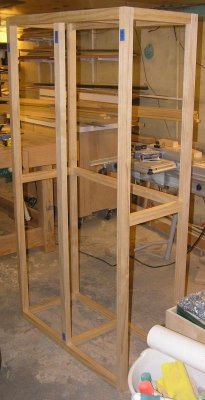

Er is weer een fase afgerond. Het frame is voorbereid.
De balkjes radiata heb ik overlangs gehalveerd en vlak geschaafd. Vervolgens in de zaagbok de diverse lengten afgezaagd. Omdat ik de stukjes schilderstape wat bewerkelijk vond ben ik de einden van de balkjes gaan merken. Dat ging een tijdje goed maar omdat de domino's niet in het midden van de balkjes komt moet je in de gaten houden van welke zijde je de gaten freest. En ook is het lastig links en rechts en onder en boven uit elkaar te houden als je door het lage plafond moeilijk moet manoevreren om iets om te keren. Nu is er deze week ook het Musikfest in het naburige Bethlehem en dat kan als een verzachtende omstandigheid gelden. Dat is een jaarlijks terugkerend muziekfestijn van de oorspronkelijke Duitse emigranten. In de 80er jaren begonnen met veel polka (Amerikaanse versie), bier en Duits-achtige hapjes. Maar de tijd staat niet stil en is het bier nog de enige herinnering aan de oorsprong van het feest. M.a.w. de commercie heeft toegeslagen. Maar dit terzijde.
http://en.wikipedia.org/wiki/Musikfest
http://www.musikfest.org/
Hierdoor had ik ook iets minder aandacht voor de onderhanden klus. In totaal heb ik 5 vergissingen gemaakt (zie je dit Rendew?). Sommige domino-gaten zaten op verkeerde plekken maar omdat veel balkjes symmetrisch waren kon ik door omkeren e.d. de fouten onzichtbaar maken of de gaten opvullen met een domino op een weinig opvallende plaats. Als ik een bijnaam zou moeten verzinnen is het eerste dat opkomt: Zwitserse kaas.
Maar goed, de balkjes zijn droog gemonteerd, alles past en de verbindingen zijn haaks. Nu moet ik groeven gaan frezen voor de wanden, bodem en bovenkant. Misschien is het verstandiger om te wachten tot het Musikfest voorbij is op de komende zondag.
