Zeeg kun je Googelen, hoog of laag is, net als een driehoek, ook wel een voorstelling van te maken toch
Douglas constructie versterken dmv stalen strip
- Onderwerp starter Melisse
- Startdatum
inderdaad
heb het net gedaan
voorgespannen beton wordt volgens dat principe gemaakt
ofwel zoekt melisse zo'n balk uit
ofwel maakt hij een 3-hoek zoals je aangeeft
ik veronderstel dat hierbij de (zwaarte)krachten naar de uiteinden afgeleid worden, zoals bij een boogbrug
volgens wikipedia werd dit principe reeds in mesopotamië toegepast
Oke, duidelijk, staal in een houten balk gaat hem niet worden.
Ga het aanpassen naar een hogere houten balk of misschien toch maar een staander in het midden, dan is het stevig genoeg en kan alles 15x15 blijven.....
Ga het aanpassen naar een hogere houten balk of misschien toch maar een staander in het midden, dan is het stevig genoeg en kan alles 15x15 blijven.....
Ik had een zelfde idee en heb het als volgt gedaan:
De overspanning is 5.5 m en ik heb 8 liggers van 220 x 70 gebruikt met een hart op hart afstand van 49 cm. Het dakbeschot is direct op deze liggers vast gemaakt, geen tweede balk laag nodig wat de hoogte van de dak constructie beperkt.
De overspanning is 5.5 m en ik heb 8 liggers van 220 x 70 gebruikt met een hart op hart afstand van 49 cm. Het dakbeschot is direct op deze liggers vast gemaakt, geen tweede balk laag nodig wat de hoogte van de dak constructie beperkt.
als je het goed doet voegen stalen strippen wel degelijk iets toe.
maar dan plaats je ze plat tegen de onderzijde en verbind ze met veel houtdraadbouten met de bak.
vooral bij de uiteinde moeten er erg veel omdat daar de afschuifkrachten het hoogst zijn.
Dat gezegd hebben deze balk is kansloos veel te slank
Vierkant is overigens een waardeloze vorm voor balken met een 75*300 (de zelfde hoeveelheid hout) ben je een factor 2 sterker en een factor 4 stijver
maar dan plaats je ze plat tegen de onderzijde en verbind ze met veel houtdraadbouten met de bak.
vooral bij de uiteinde moeten er erg veel omdat daar de afschuifkrachten het hoogst zijn.
Dat gezegd hebben deze balk is kansloos veel te slank
Vierkant is overigens een waardeloze vorm voor balken met een 75*300 (de zelfde hoeveelheid hout) ben je een factor 2 sterker en een factor 4 stijver
De afschuifkrachten zijn geen probleem. Dat is de doorbuiging. Extra gewicht toevoegen gaat niet echt helpen. Een houten balk werkt niet het zelfde als een stalen of betonnen balk. Als je de rek aan de onderkant begrenst met een paar stalen strippen, wordt de bovenkant in elkaar gedrukt. En hout blijft kruipen bij overbelasting.
Met staal verstevigde houten balken werken wel degelijk ongeveer op de zelfde manier als betonbalken.
door staal aan de onderzijde toe te voegen verplaats je het zwaartepunt van het totaal omlaag
de trek wordt opgenomen door het staal
de neutrale lijn komt door het toevoegen van het staal meer omlaag te leggen
daardoor ontstaat er aan de bovenzijnde meer capaciteit op druk op te nemen te nemen
Dat hout kruipt klopt maar dit geld ook voor beton.
vanzelfsprekend zitten er grenzen aan de te bereiken verstijving/versterking
de verbinding tussen de twee onderdelen wordt wel degelijk belast op afschuifkracht
Als je twee delen die op elkaar leggen wilt laten samenwerken moet je er voor zorgen dat deze niet verschuiven ten opzichten van elkaar als het geheel op druk belast wordt deze krachten heten ook afschuifkrachten.
probeer maar een een stuk of 5 dunne latjes op elkaar en zet er wat gewicht op
zodat ze buigen
draai nu een schroef er door in het midden van de overspanning en probeer het nogmaals.
je zal geen verschil zien en als de doorbuiging groot genoeg is zie je dat aan het einde de plankjes te opzichten van elkaar zijn verschoven.
haal de belasting er weer af en draai nu ook een schroef door bij de uiteinde.
(alleen door de latjes niet in de oplegging)
zet de belasting er weer op.
je zal zien dat de doorbuiging duidelijk minder is en de latjes niet meer of minder ver ten opzichten van elkaar schuiven.
Als ze nog wel schuiven kan je ze weer rechtduwen en meer schroeven toevoegen met elke schroef zal de doorbuiging iets minder worden tot er geen verschuiving meer plaatsvind en je volledige samenwerking hebt bereikt
door staal aan de onderzijde toe te voegen verplaats je het zwaartepunt van het totaal omlaag
de trek wordt opgenomen door het staal
de neutrale lijn komt door het toevoegen van het staal meer omlaag te leggen
daardoor ontstaat er aan de bovenzijnde meer capaciteit op druk op te nemen te nemen
Dat hout kruipt klopt maar dit geld ook voor beton.
vanzelfsprekend zitten er grenzen aan de te bereiken verstijving/versterking
de verbinding tussen de twee onderdelen wordt wel degelijk belast op afschuifkracht
Als je twee delen die op elkaar leggen wilt laten samenwerken moet je er voor zorgen dat deze niet verschuiven ten opzichten van elkaar als het geheel op druk belast wordt deze krachten heten ook afschuifkrachten.
probeer maar een een stuk of 5 dunne latjes op elkaar en zet er wat gewicht op
zodat ze buigen
draai nu een schroef er door in het midden van de overspanning en probeer het nogmaals.
je zal geen verschil zien en als de doorbuiging groot genoeg is zie je dat aan het einde de plankjes te opzichten van elkaar zijn verschoven.
haal de belasting er weer af en draai nu ook een schroef door bij de uiteinde.
(alleen door de latjes niet in de oplegging)
zet de belasting er weer op.
je zal zien dat de doorbuiging duidelijk minder is en de latjes niet meer of minder ver ten opzichten van elkaar schuiven.
Als ze nog wel schuiven kan je ze weer rechtduwen en meer schroeven toevoegen met elke schroef zal de doorbuiging iets minder worden tot er geen verschuiving meer plaatsvind en je volledige samenwerking hebt bereikt
Je hebt gelijk , ik had niet begrepen dat je het over de afschuiving van de bouten had.

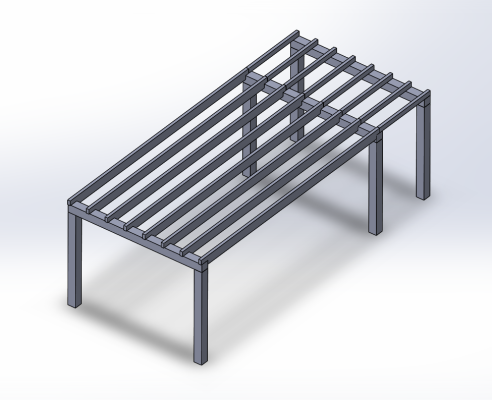

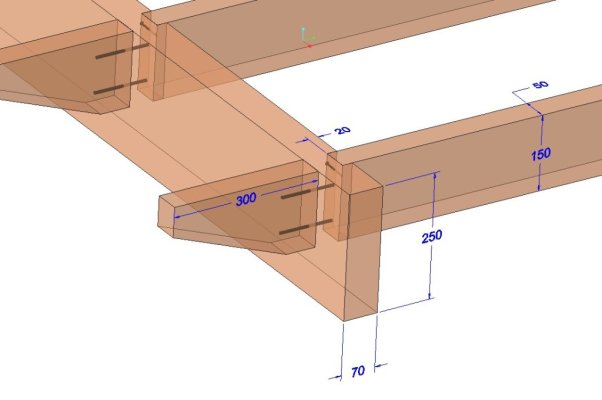

Als ik de vierkanten ringbalk vervang door 250 x 70 (dit is qua hoogte voldoende voor 5 meter overspanning, toch?) mag ik dan de dakbalken (150x50) in de ringbalk laten vallen, of geeft dit te veel verzwakking?
Dacht aan 2cm inkepen, dan kan ik de overstek blind vast schroeven en de dakbalken vallen mooi in de inkeping.
Aan de achterzijde komt een ringbalk van 200 x 70 zo creëer ik gelijk een afschot van 1cm per meter over een lengte van 3M
@ Melisse Bij de oplegging van de balk vind er eigenlijk alleen overdracht van een verticale belasting plaats, daarvoor is natuurlijk wel voldoende vlees nodig. In mijn geval is er zat materiaal over ter hoogte van de uitsparing. Deze 220 mm hoge balk met 5.5 m overspanning is het meest kritisch belast op buiging, met het zwakste punt in het midden. In mijn geval helpt het ook dat ik 8 balken heb

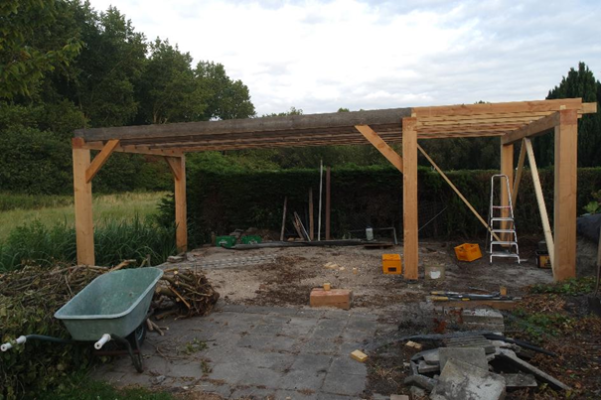

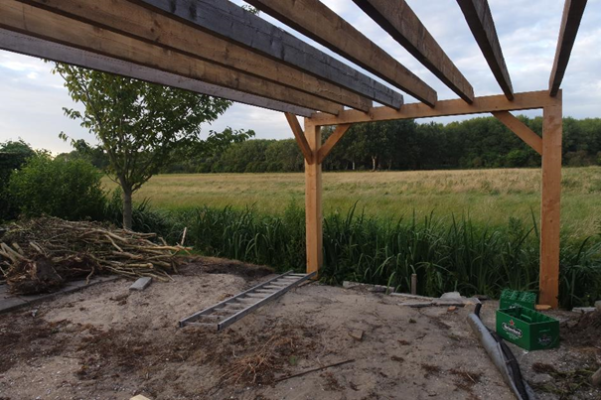

Op de foto's hieronder zie je dat ik ook een aantal gebruikte balken heb gebruikt. Deze kon ik voor weinig krijgen waardoor het prima te doen was om 8 van deze balken te gebruiken.
Die 20 mm inkeping in de randbalken is ook een mooie oplossing maar houd er wel rekening mee dat die inkeping de balk flink verzwakt. Voor meer dan de helft van de hoogte haal je 20 mm materiaal weg, ook in het midden van de balk waar dit materiaal belangrijk is voor de buigstijfheid. Om deze constructie correct te berekenen zou ik uit gaan van een 50 mm balk dikte in plaats van 70. Als je balk met 50 mm dikte voldoende sterk is komt het helemaal goed.
Op de foto's hieronder zie je dat ik ook een aantal gebruikte balken heb gebruikt. Deze kon ik voor weinig krijgen waardoor het prima te doen was om 8 van deze balken te gebruiken.
Die 20 mm inkeping in de randbalken is ook een mooie oplossing maar houd er wel rekening mee dat die inkeping de balk flink verzwakt. Voor meer dan de helft van de hoogte haal je 20 mm materiaal weg, ook in het midden van de balk waar dit materiaal belangrijk is voor de buigstijfheid. Om deze constructie correct te berekenen zou ik uit gaan van een 50 mm balk dikte in plaats van 70. Als je balk met 50 mm dikte voldoende sterk is komt het helemaal goed.
Bijlagen
zo los uit de pols, zonder rekenwerk zeg ik dat de strips dan onder in de balk zouden moeten
We hebben de overspanning vergroot naar 7M waardoor we wel een staander in het midden moesten plaatsen.

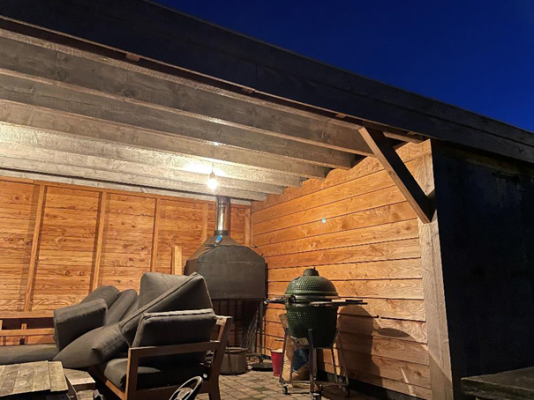

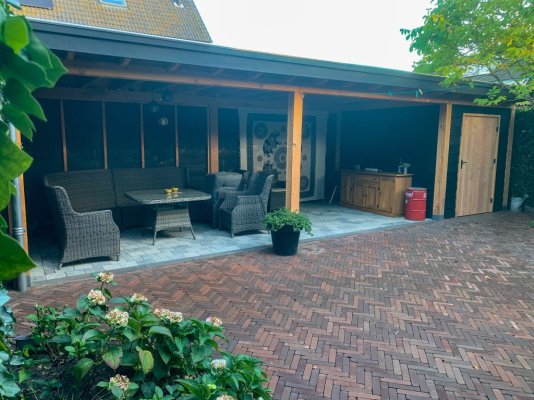

Hieronder een foto van het eindresultaat:
