De bouw van mijn Mancave...

[Toxiq]

Tijd om dit draadje weer eens bij te werken

Voor de trap moest ik nog de treden maken, ik wilde iets meer dan gewoon maar ook weer niet té...

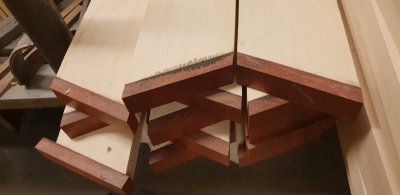

Ik besloot om padoek tegen de voorkant van de halve trede te lijmen
Kops hout maar wel in de breedte de goede richting zodat het mee kan werken



Met wat latjes een hulpstuk gemaakt, 2 delen tegen over elkaar, lijmklem er op, iets aandraaien en na een paar uurtjes los
Na 2 dagen zitten alle stukjes er op



Tijdens het drogen van de trapreden kan ik mooi nieuwe rekjes maken voor de lijmklemmen
Ik kan nog niet alles ophangen, een deel is nog nodig voor de traptreden en een deel word gebruikt om de trap bij elkaar te houden
Als alles straks hangt zou er nog 1 plekje over zijn, het is dus op de groei gemaakt


Ik verhuis ook wat stapeltjes hout, de elektrische lier is hierbij wel een uitkomst

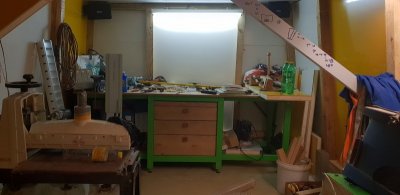

De werkbank is deels afgebroken



boven weer in elkaar gezet en met een laserwaterpas recht gezet


Vandaag maar weer eens verder met de traptreden (hier en daar missen er nog wel wat foto's)


Alles zit in elkaar, is geschaafd, geschuurd en gefreesd


Ik heb lang getwijfeld waar ik de trap mee af zou werken
Vandaag wist ik het, zeker geen lak...
Lak loop je er op den deur af en dat geeft weer een hoop werk, lak kan erg glad zijn of je moet weer allerlei dingen toepassen zodat het niet glad is.
De treden zijn daarom afgewerkt met verbeterde houtolie

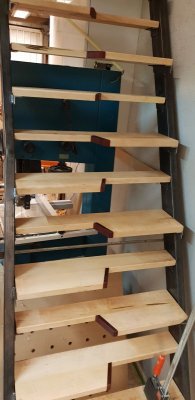

Treden geplaatst en dat ziet er best gaaf uit


Er moeten nog 3 treden gemaakt worden, de treden zitten slechts aan één kant vast want de trap is 2x krom, krom van het lassen en krom van de knip die ik er in trok
Als straks alle treden er in liggen gaan er een paar spanbanden omheen en zal ik (met beleid) de delen naar elkaar toe trekken en de treden vast zetten
Het zijn geen grote ruimtes/krommingen die ik moet corrigen, max 1 cm tussen de trede en boom op het deel waar de meeste afwijking zit



[J v Veldhuizen]

Mooi de treden
Maar nog best stijl zo te zien



[Toxiq]

Treden zijn van esdoorn en padoek
Her en der zit er wel een kiertje in, ik had bedacht om de verbinding iets onder een hoek te schaven zodat het meer lijmoppervlak zou geven, maar dat hield in dat het deel dat terugliggend is ook schuin werd.
Na een proefdeel vond ik dat niet mooi, heb de boel weer terug gezet en de geleider niet goed gezet
Tijdens het lijmen is me dat niet opgevallen omdat de lijm uit de kier kwam

De trap staat onder een hoek van 65,8 graden
Vanavond voor de eerste keer echt gewoon rechtstandig/vooruit de trap afgelopen
Dag ging prima, een beetje onwenning en het (nog) ontbreken van een trapleuning helpt daar ook niet echt bij



[Wim Kluck]

Ziet er goed uit jeroen.



[Toxiq]

Vanavond nog 1 trede geplaatst (moet er nu nog 2 maken)
de trapdelen met beleid naar elkaar toegetrokken met lijmklemmen.
Het sluit al wat beter aan, maar het blijft een kromme boel

Plaatje van de voorkant...



[sander1238]

Heel mooi. Topwerk



[Scheppie]

Jeroen, waarom heb je eigenlijk voor een stalen frame gekozen in plaats van een paar simpele houten trapbomen?



[Toxiq]

Omdat ik dat leuk vond
De stalen trapbomen zijn echt simpeler dan hout, nog geen uur per boom om ze te maken

Ware het niet dat ik/we meer rekening hadden moeten houden met het buigen door warmte) als ik de kromming er niet uit had willen trekken was er niks aan de hand geweest, zonder knik was het prima recht te monteren geweest, ik wilde de spanning er uit trekken en dat mislukte

Maar de looks van staal hout vind ik wel tof....de volgende worden weer van staal



[Toxiq]

Doordat alles leeggehaald moet worden om te kunnen afbreken en boven weer opbouwen schiet het ernstig te kort aan ruimte, maar vanavond weer een stapje in de goede richting
Ik heb weer één deel van de werkbank af kunnen breken en boven opgebouwd, dát deel gaat voorlopig dienst doen als freestafel basis.

Ik wilde perse dat dit deel makkelijk verplaatsbaar is zodat ik niet in de knoei kom als ik eens aan een langer deel moet werken.

Nu hebben Rampamoeren op één of andere manier toch een bepaalde aantrekkingskracht op mij, iedere keer als ik bij Probin ben (zit hier om de hoek) neem ik er altijd een paar mee (handig om te hebben) ik heb ze dus in alle maten liggen, vanavond waren die heel handig

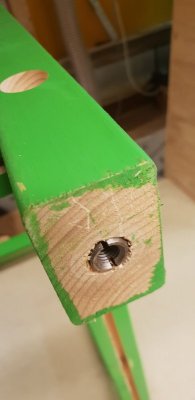

De stelpoten van de werkbank delen er uit, gat ruimer boren en rampamoer er in.

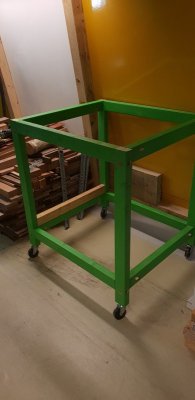

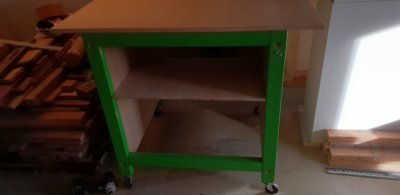

Vervolgens de wielen er onder geschroefd en voila, een verplaatsbare freesbank



Morgen verder opbouwen (plaatwerk er in, gaatjes boren, geleiders monteren, lades plaatsen)



[Toxiq]

Niet heel veel vooruitgang, maar toch iets

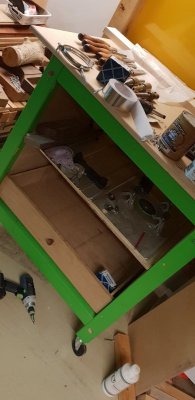

De zijkanten dichtgemaakt, in die panelen een 5mm diepe groef gefreesd waar het liggende deel in schuift
Van dit deel van de werkbank maak ik een (tijdelijke) freestafel
Een deel van de ruimte is dus niet meer bruikbaar voor lades omdat de freesmachine daar hangt

Het onderste deel zal gevuld worden met 3 lades.

Beneden heb ik nu defitief de garage kanteldeur onbruikbaar gemaakt, de geleidingen zaten in de weg om dingen te verplaatsen/op te hangen dus ik heb hier de slijptol in gezet, een goeie motivatie om nu eindelijk eens nieuwe deuren te maken

Verder ben ik bezig met het uit dokteren hoe ik mijn draaibeitels wil gaan opruimen
Voorheen lagen ze in een la onder de werkbank, maar dat is weg

Enerzijds is het PVC buizen systeem handig, maar ik frees dat ik beitels heb die er net niet in passen OF ze zijn te klein en dan blijft het niet mooi recht staan

Deze vind ik ook wel geinig

Toch...ik ben er nog niet uit, inspiratie/ideeen/voorbeelden zijn van harte welkom

- - - Updated - - -

Niet heel veel vooruitgang, maar toch iets



De zijkanten dichtgemaakt, in die panelen een 5mm diepe groef gefreesd waar het liggende deel in schuift
Van dit deel van de werkbank maak ik een (tijdelijke) freestafel
Een deel van de ruimte is dus niet meer bruikbaar voor lades omdat de freesmachine daar hangt

Het onderste deel zal gevuld worden met 3 lades.

Beneden heb ik nu defitief de garage kanteldeur onbruikbaar gemaakt, de geleidingen zaten in de weg om dingen te verplaatsen/op te hangen dus ik heb hier de slijptol in gezet, een goeie motivatie om nu eindelijk eens nieuwe deuren te maken

Verder ben ik bezig met het uit dokteren hoe ik mijn draaibeitels wil gaan opruimen
Voorheen lagen ze in een la onder de werkbank, maar dat is weg

Enerzijds is het PVC buizen systeem handig, maar ik frees dat ik beitels heb die er net niet in passen OF ze zijn te klein en dan blijft het niet mooi recht staan

Deze vind ik ook wel geinig

Toch...ik ben er nog niet uit, inspiratie/ideeen/voorbeelden zijn van harte welkom



[spinningwheels]

Voor je beitels, een grote stoffen etalage pop , foto van schoonmoeder of zo er op, en dan steek je daar je beitels in, Soort voodoo zeg maar



[rmenkveld]

Voor je beitels, een grote stoffen etalage pop , foto van schoonmoeder of zo er op, en dan steek je daar je beitels in, Soort voodoo zeg maar

Hahaha ik ga stuk hier!!



[Toxiq]

hahahahaa



[Rigobert1957]

Prima over na gedacht, zou ook een idee voor mijn garagedeur kunnen worden.



[Toxiq]

Weer een stukje verder

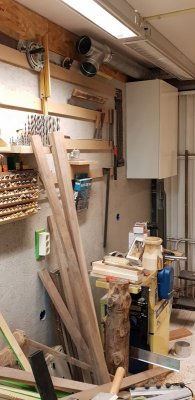

Een deel van het afzuigsysteem is geplaatst


Het gat door de vloer/plafond heb ik dichtgespoten met pur schuim, zo zet de buis zich mooi vast en geen last van gerammel


Omdat de kastjes hier onder komen te hangen was 2x 45 graden om zo een flauwere bocht te krijgen geen optie, dat zou teveel ruimte kosten, dus maar een 90graden geplaatst


Kastje hangt (test) eerst die strook even schilderen

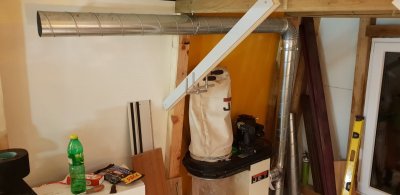

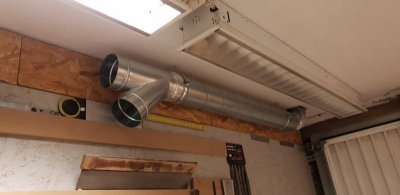

Lang getwijfeld hoe ik dat zou doen naar de afzuiger omdat ik zowel boven als onder wil kunnen afzuigen

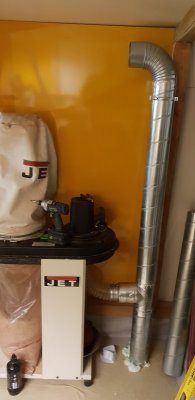

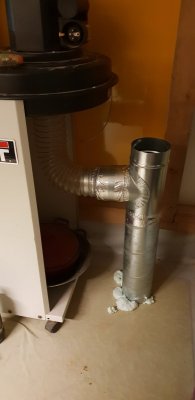

Een t-stuk 45graden is het mooist in het afzuig net maar dat zou betekenen dat van één kant komend de hoek geen 45 graden is maar 135, dat leek me geen optie dus een gewoon t-stuk 90 graden toegepast



Buis er aan, daar ergens moet een aftakking komen voor de freestafel


De eerste la is geplaatst in de freestafel
Ergens een meet/afteken foutje gemaakt, de la heeft aan de onderzijde een kier van precies 1 cm, morgen even de geleiders laten zakken



[Rmkat]

Zo mooi opgeschoten welke maat buizen heb je uiteindelijk gebruikt de 100mm of de 125mm?



[Toxiq]

De 125....daar had ik best veel van en ook wat koppelstukken



[Petrolhead]

Schiet mooi op! Afzuiging in een andere ruimte (als je beneden werkt dan toch) is heerlijk stil, dat hoop ik ook ooit te kunnen realiseren. 125mm is zeker een goede keuze, kan je achteraf ook makkelijk upgraden qua machines indien gewenst. Alleen de T net na de afzuiging zou ik inderdaad anders hebben gedaan. Een Y komende van de afzuiging, en van daaruit telkens een koppelstuk van 45° naar de respectievelijke buizen.



[Toxiq]

Dat was inderdaad een optie, ware het niet dat het wel veel ruimte scheelt
Ik ga het eerst zo proberen, een Y-stuk kan altijd nog
De stukken zitten met kit en alu tape aan elkaar, dus los is geen probleem



[Bert Vanderveen]

@Toxiq Hoe kijk jij aan tegen 'statische electriciteit'? Ga je die buizen nog aarden? (Ben benieuwd, want ik ben zelf niet overtuigd van de noodzaak voor gemiddeld hobbygebruik.)
