Zelfgemaakte T-tracks

[Zky]

De link is van gamma.nl en in de lokale gamma zijn ze gewoon te verkrijgen. Alleen vaak niet op voorraad. Net nog op de site gekeken en de dichtstbijzijnde voor mij met voorraad zit in Arnhem Maar ze werken perfect en zijn stijf genoeg. 16 mm breed, 10 mm hoog en een wanddikte van 1 mm voor de geïnteresseerden



[Arthurdeboer]

Mooie oplossing! Creatief en ziet er prima uit. Wat gebruik je nu in de track? Slotbout?

hey,
een slotbout zal het zeker niet zijn, mogelijk een borstbout of een T-bout. zoals in deze link te zien... https://www.jeveka.com/nl/catalog/o...en-tapeinden-draadstangen/opspan-t-bouten/g+c



[jelmer]

Mooie oplossing! Creatief en ziet er prima uit. Wat gebruik je nu in de track? Slotbout?

@rmenkveld, sorry, ik had je vraag even over het hoofd gezien denk ik. Ik gebruik een M8 bout die ik iets het bijgeslepen. 2 zijkanten van de kop iets bijslijpen is voldoende.
Maar bouten zoals in de link van Arthurdeboer zal zeker ook werken.



[rmenkveld]

@rmenkveld, sorry, ik had je vraag even over het hoofd gezien denk ik. Ik gebruik een M8 bout die ik iets het bijgeslepen. 2 zijkanten van de kop iets bijslijpen is voldoende.
Maar bouten zoals in de link van Arthurdeboer zal zeker ook werken.

No worries, bedankt voor het antwoord



[houtenklaas]

Je drukt het werkstuk met de T-slotbout tegen de T-track aan. Daarmee komen er op het 'open' gedeelte van de track nauwelijks krachten te staan die het track zouden openbuigen.

Daarna zijn het de langskrachten op de wangen van het T-track (is het stijf genoegvoor) en de dwarskrachten op die wangen (worden door het omringende hout ondersteund) die het object op zijn plaats moeten houden.

Daarom kan je ook rustig een T-track in hout frezen en gebruiken. Alleen zullen de bouten dan het bovenste deel van het profiel misschien wat indrukken.



[jelmer]

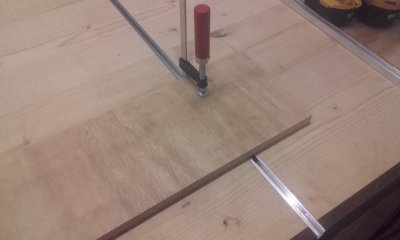

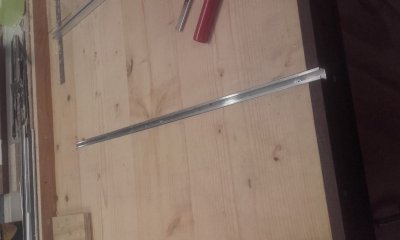

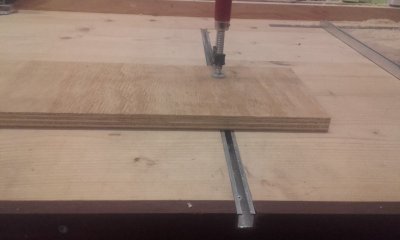

Inmiddels heb ik ook deze T-tracks in mijn werkbank gemaakt. Makkelijk om werkstukken op de werkbank vast te klemmen.

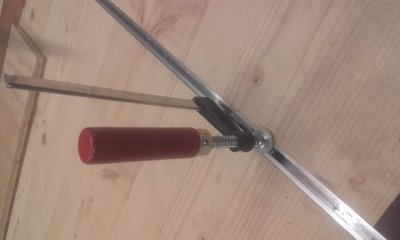

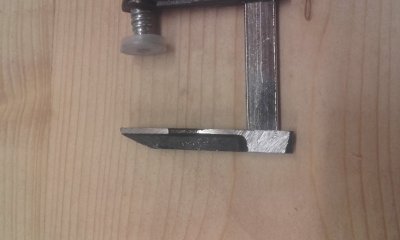

een kleine lijmklem iets aanpassen met de haakse slijper, zodat deze makkelijk in de track past.






Ik heb er 3 stuks in het blad gemaakt met een onderlinge afstand van ongeveer 60 cm. Zo kan ik ook langere werkstukken zonder moeite vastklemmen.



[mark20v]

Handig. Hoe heb je de tracks vastgezet, met verzonken schroefjes?



[jelmer]

Verzonken schroefjes ja. Voorboren met een 3mm boortje er verzinken met een 7mm boortje. Om de 10cm vastgezet.



[Bert2]

Handig Jelmer,
waarom steekt de track uit?



[jelmer]

Dat is gezichtsbedrog denk ik. De track zit vlak met de voorkant.



[Bert2]

ah, dan zie ik het verkeerd



[jelmer]

Er zit nog een eikenhouten rand om de werkbank. Daar kijk je wat vreemd tegenaan denk ik.



[Spaander]

Er zit nog een eikenhouten rand om de werkbank. Daar kijk je wat vreemd tegenaan denk ik.

Ik moet eerlijk zeggen dat ik dat nu ook pas zie.
Mvg,.



[Jolly-Roger1982]

Netjes Jelmer,

Ik had deze optie ook al eens overwogen om te gaan proberen maar nu ik dit zo lees ben ik om. Morgen maar is snel naar Karwei en co....

Oh ja, en deste meer een reden om een nieuw zaagblad aan te schaffen , vind de combinatie hout met aluminium mooi dus zal hem zeker vaker nodig zijn.



[jelmer]

Het bevalt me na een paar maanden in gebruik, nog steeds prima. Ik gebruik het regelmatig. In het begin zaten er nog wel een paar bramen aan de binnenkant, maar die slijten er snel genoeg vanaf.

Ik ben benieuwd naar jou ervaringen.



[Christofix]

Hoi, dankzij de link die je plaatste op mijn topic ben ik even komen kijken. Echt goed gedaan man! Leuk dat je dit gedeeld hebt hier!



[jelmer]

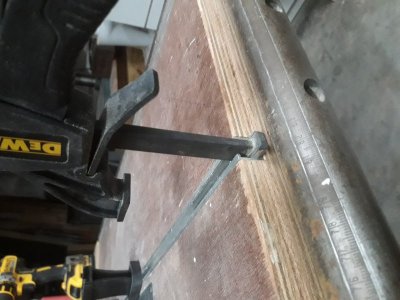

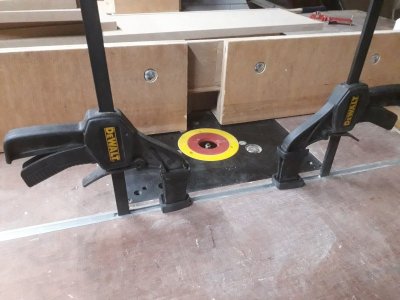

Even een 'update'. Ik heb sinds een aantal maanden een paar klemmen van dewalt, die ik gebruik voor mijn zaaggeleiders. Maar ze passen ook perfect in mijn zelfgemaakte geleiders.
