Van elektr. schaaf naar vlakbankje

JochemK

Actieve deelnemer
15 okt 2016
274
87
Westland
Heel mooi project zo Jan. Leuk om zo'n uitgebreid verslag mee te lezen.

Waar heb je die nullastschakelaar vandaan? Komt bij mij ook nog wel van pas denk ik.

  • Leuk
Waarderingen: Jan71

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch
Ik ga nog maar even verder , de foto's zijn nog niet op en ik kan morgen (vandaag) toch uitslapen .

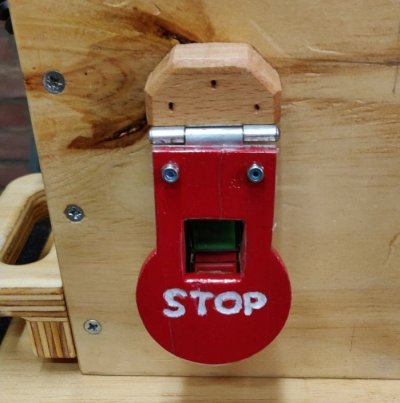

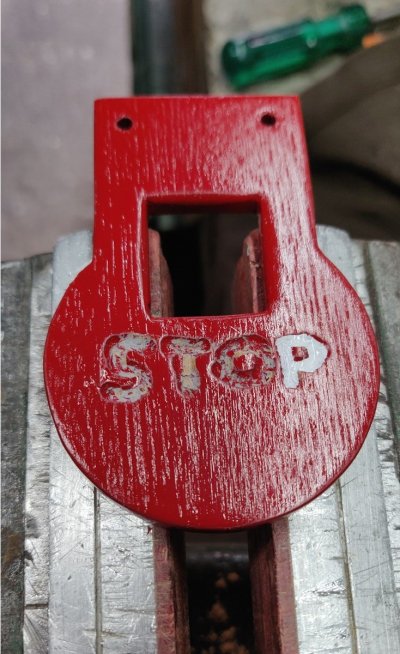

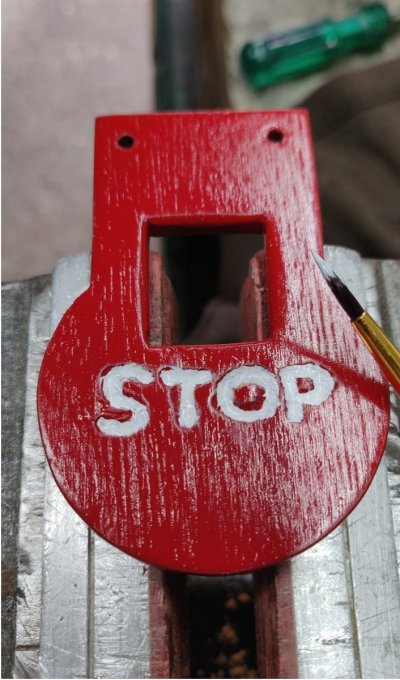

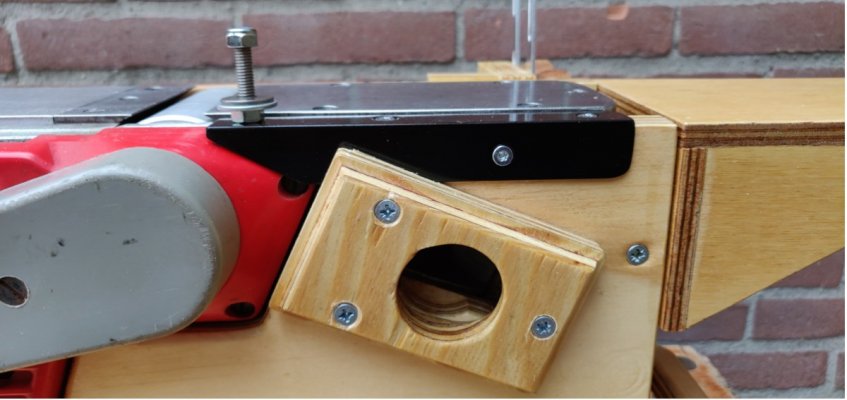

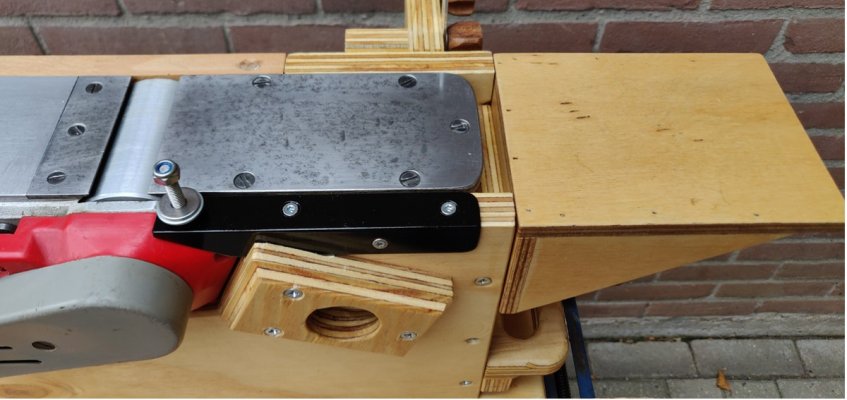

We gaan het klepje een verfje geven :

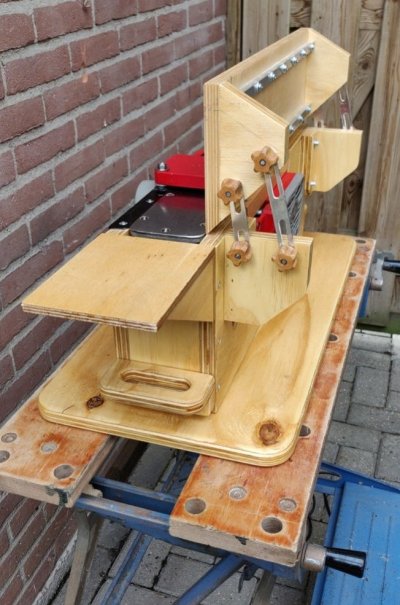

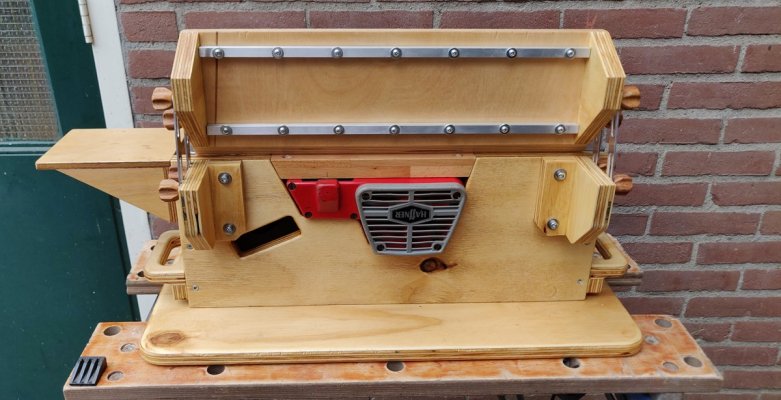

Even "showen" buiten , het was hartje zomer ('20) Was ik nog vergeten te melden : je ziet bovenop de schaaf nog een beuken balkje zitten , om de schaaf wat op z'n plaats te houden .






Wordt vervolgd!

Laatst bewerkt:
  • Leuk
Waarderingen: HoutNerveus en JochemK

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch
Goedenavond jongelui , we gaan weer verder :

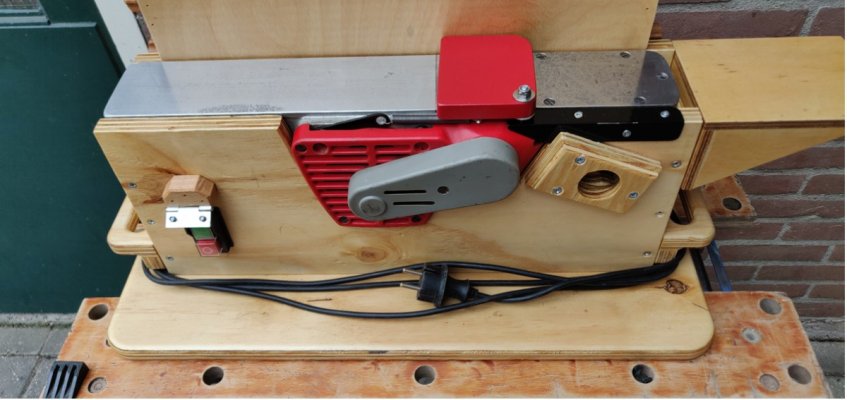

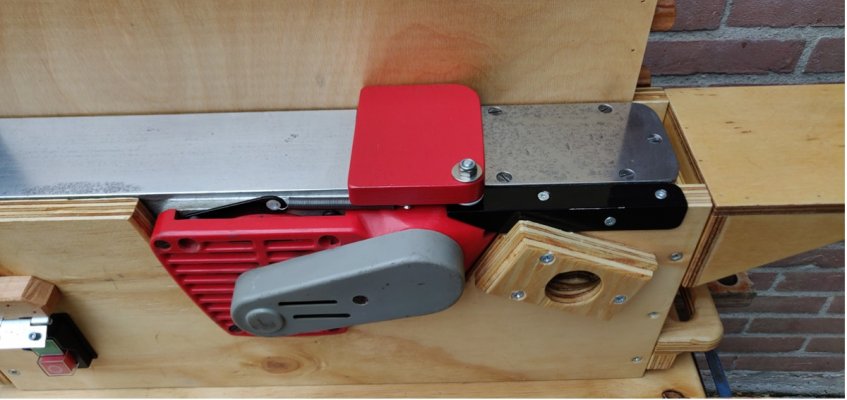

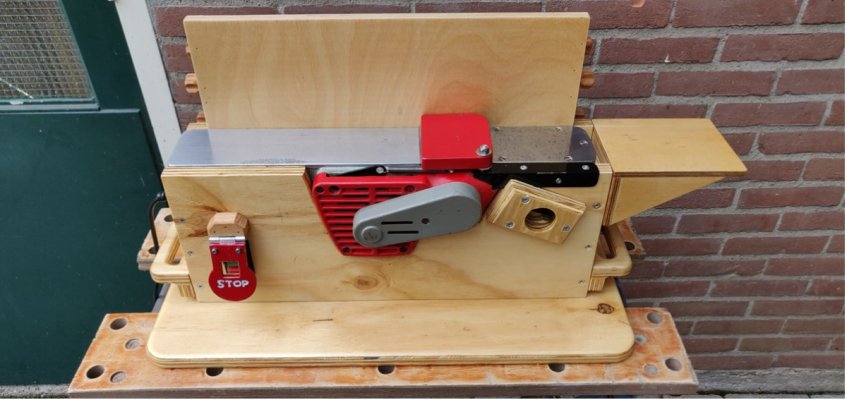

Ik heb hem even helemaal aangekleed .

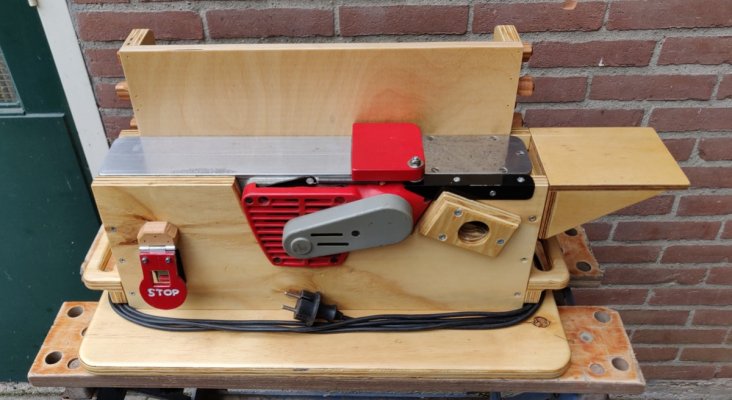

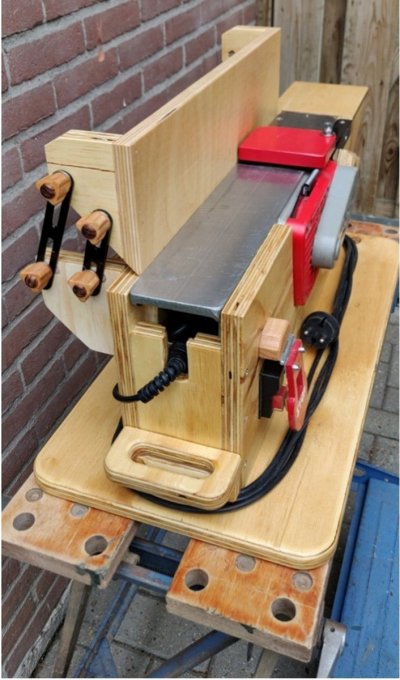

Het snoer kan op deze manier goed opgeborgen worden .




Na gedane vlak arbeid kan de geleider zó mooi opgeborgen worden , dankzij beide 45º kanten aan geleider en steun . Ook de aanvoer verlenging past mooi in het bakkie . Zodoende behoud ik een compact geheel en kan ik hem zó in de kast zetten . Dat was niet met voorbedachte rade hoor , ik zag die mogelijkheid pas toen ik stond te bekijken hoe en waar ik de geleider op kon bergen .

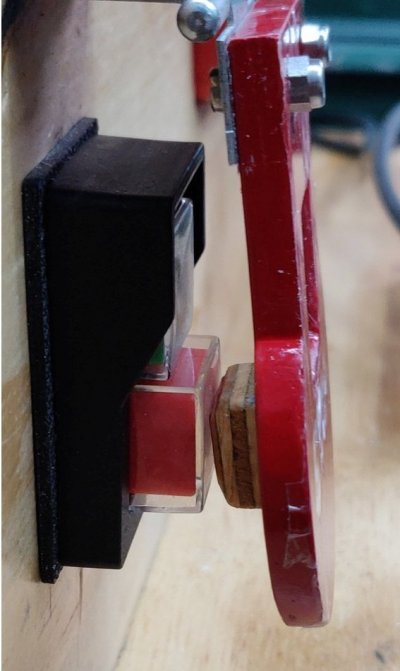

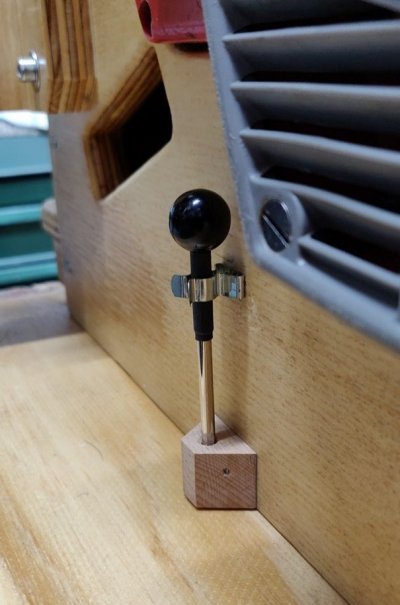

Het pientere pookje (van DAF ;)) heeft een plaats gekregen vlakbij zijn werkplek .


Wordt dadelijk vervolgd .

Laatst bewerkt:
  • Leuk
Waarderingen: orgelvriend en avos

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch

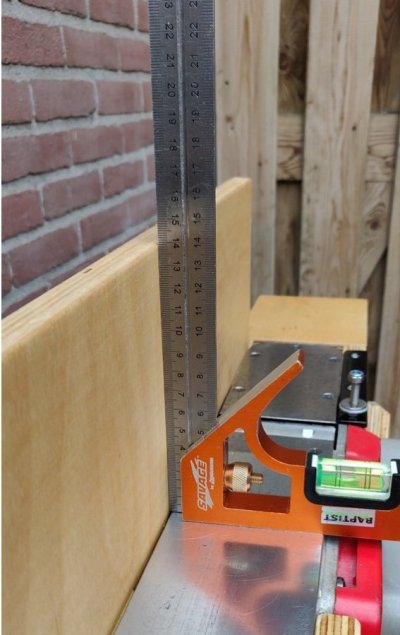

Toen ik het bankje , helemaal opgetuigd , stond te bekijken vond ik de geleider (140mm) te hoog . Ik heb deze daarom eraf gehaald en 30mm ingekort .

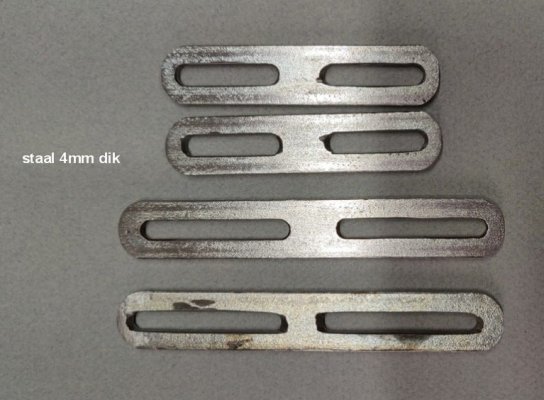

Ook bij het proefschaven merkte ik opeens dat de geleider aan één kant wat achterover ging hellen . Ik besloot toen om de 2mm alu steunen te vervangen door 4mm staal en de M5 bouten en moeren door M6 . Daardoor moesten er ook weer nieuwe knoppen gemaakt worden . Nou ja .... , niet moeten , maar dat wilde ik zelf en dan 3 punts . Dan had ik in de 45º-stand toch wat meer ruimte voor mijn vingers .

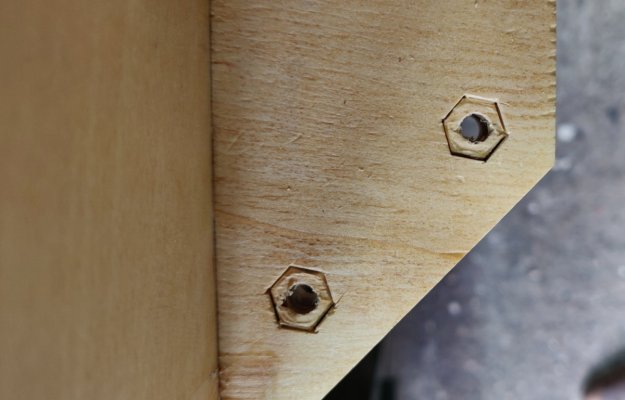

Hier heb ik de gaten van de scharnier steun opgeboord naar 6mm en toen een M6 bout langs deze kant erin en aan de andere kant een grote ring met moer erop en toen aangedraaid waardoor de kop van de bout zich in het hout trok . Bout en moer verwijderd en toen kon ik met een 6mm beitel het zeskant wat uithakken , wat mooi afgetekend op het hout stond .

Wat epoxy eraan , dan blijft de boel wel zitten .

Zoals ik , eerder in dit verslag , op een foto al aangaf dat ik de achterste alu strip meer naar achteren op de steun (dus schuiner) had moeten zetten , heb ik dit nu ook meteen gedaan . Ik heb hier géén foto van gemaakt , ik was te druk met het werk , sorry . Maar op de foto's die nog komen kan je het wel zien , als je goed kijkt . Het was niet veel , hoor . Meer als een centimeter is het niet geweest , maar zoals later zou blijken : voldoende .

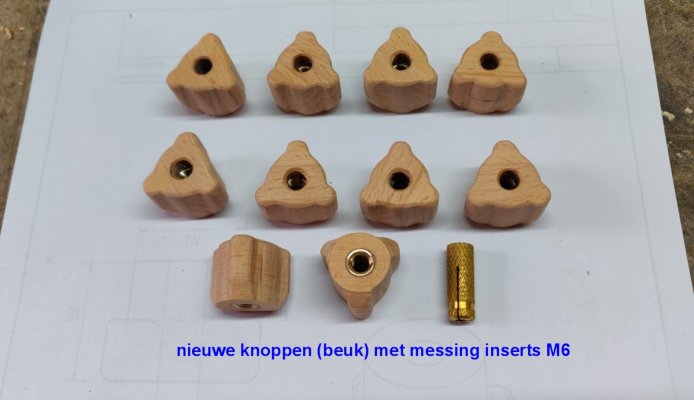

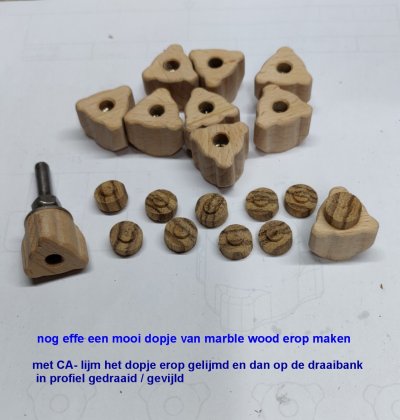

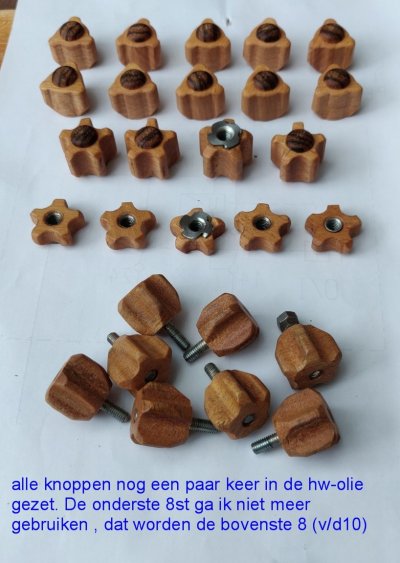

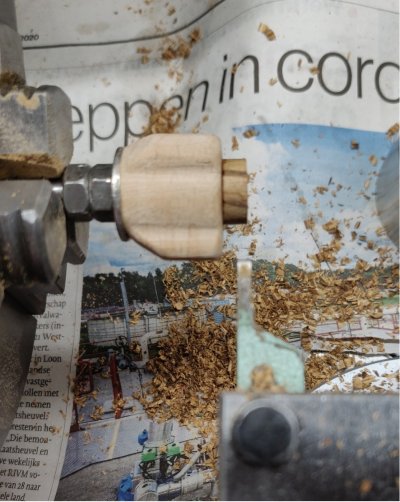

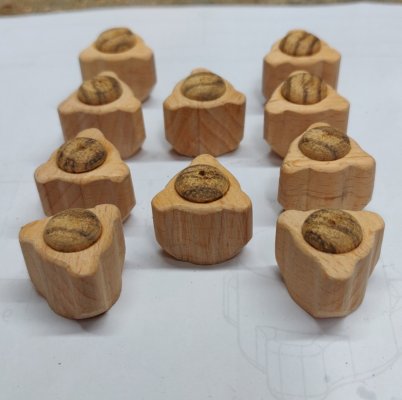

Hierbij wat foto's van de nieuwe m6 knoppen . Die messing m6 inserts kwam ik bij de Pak-ze-is tegen en heb ik met wat epoxy gemonteerd .





De volgende keer nog de finale foto's en dan zit deze klus er ook weer op :p

  • Leuk
Waarderingen: HoutNerveus

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch

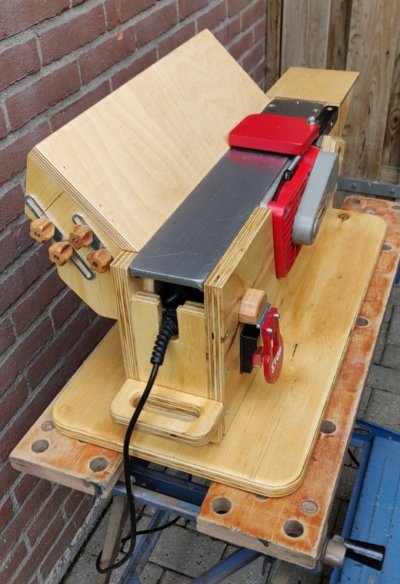

Zo , dit wordt het laatste deel van het verslag van het vlakbankje . Nog wat foto's van het resultaat en dat was het dan . :)

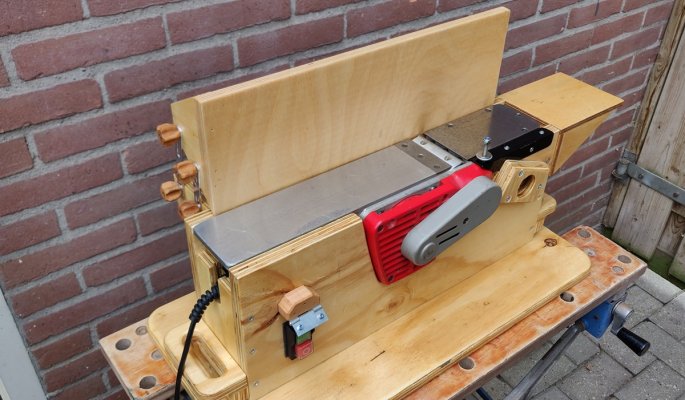

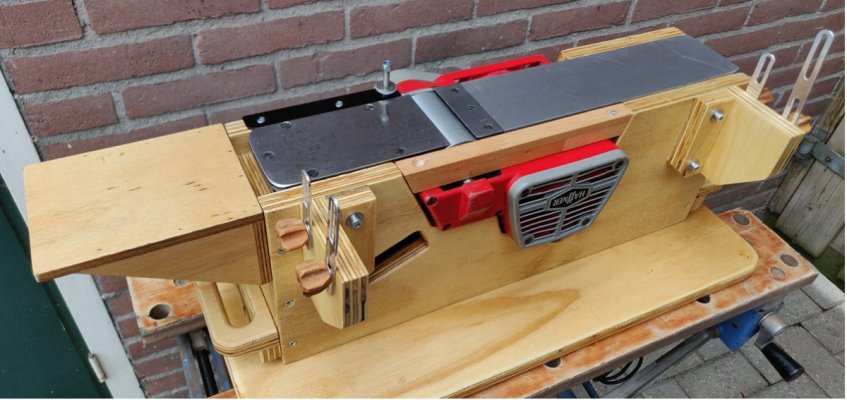

Dit is nog wel een "oude" foto met de fence nog niet verlaagd , maar maakt verder voor het zicht niets uit .

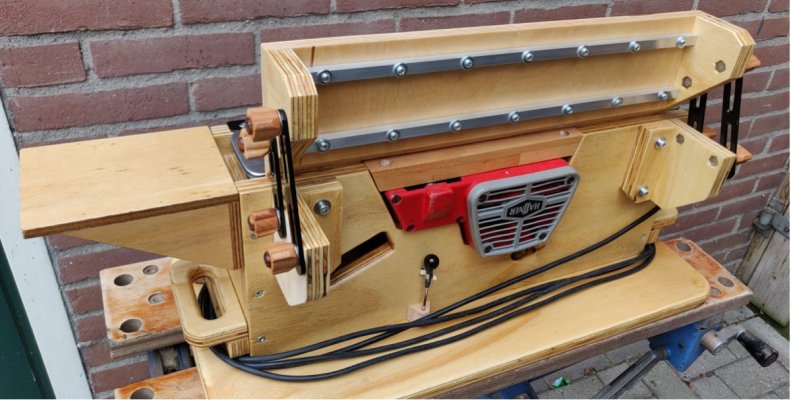

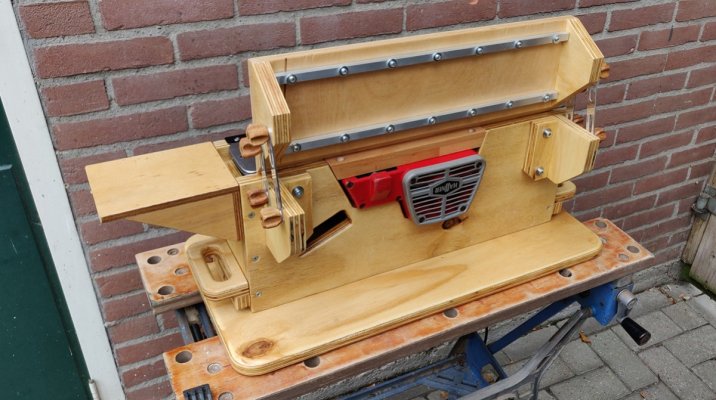

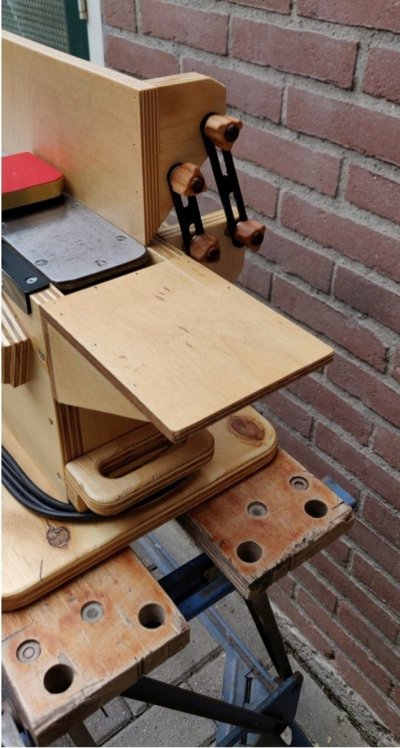

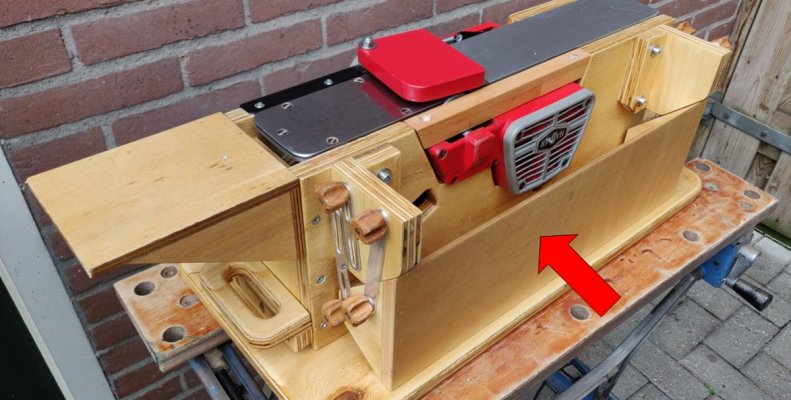

Mèt verlaagde fence , nieuwe verstelbare steunen en knoppen .

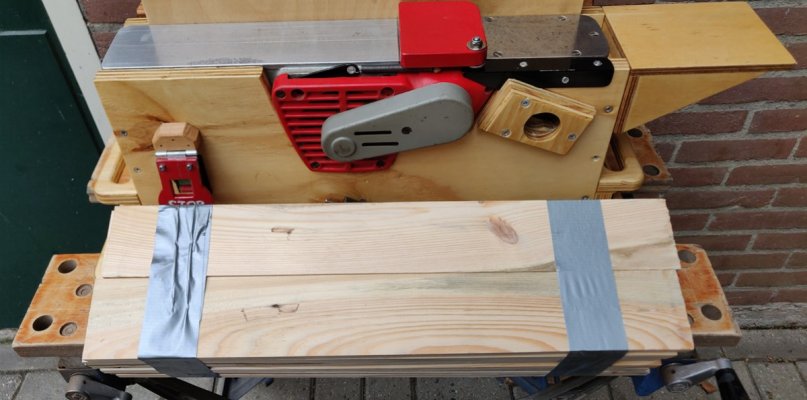

En dit was het resultaat van zijn eerste klus . Plankjes vlak en haaks geschaafd . Hij mag blijven !

Nog even over de werking : hij schaaft goed , maar ik ga op zoek naar een slijper om de messen 100% te maken . En de spaan afzuiging werkt voortreffelijk .Er blijft niets achter in de ruimte nà de beitels .
Zo , dit was het dan . Hartelijk dank voor jullie getoonde belangstelling en complimenten en graag tot een volgende keer. Oudoeeeee !!!

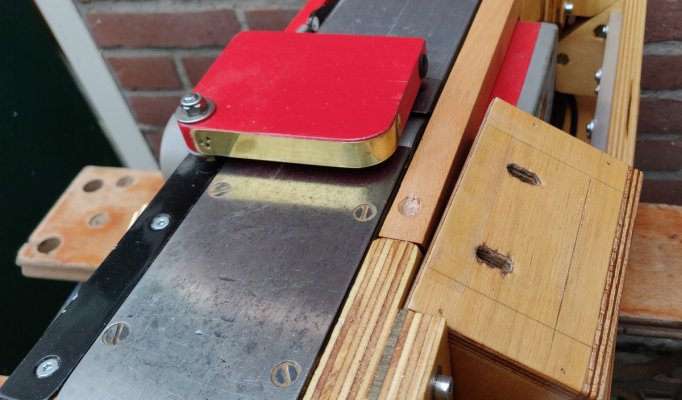

Ho , wat even , jullie hebben het gouden randje nog niet gezien .:ROFLMAO:

Laatst bewerkt:

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch
@Spaander , ik heb nog aan je gedacht tijdens de bouw van het vlakbankje , dacht : ik moet veel foto's maken daar vraagt Spaander altijd om . En nú heb ik veel foto's , maar geen enkele reactie uit West-Friesland (tot nu toe .) 🤣🤣

  • Leuk
Waarderingen: Spaander

Kor

Post veel
10 jun 2012
1.010
404
Gaaf! Nu wil ik er ook een. Incl. gouden accenten ;)
:ROFLMAO: Er staan 98 foto's als voorbeeld , dus je kan aan de gang . Alleen nog een Haffner zien te regelen .
@HoutNerveus : Bart, ik ben een mooie tegengekomen voor niet al te veel (denk ik). Ik stuur je de link in PB. Als je geen interesse hebt of niet reageert zet ik voor andere belangstellenden de betreffende link over 2 dagen in dit draadje.

@Jan71 : Je hebt een prachtige vlakbank gemaakt én een bijzonder lezenswaardig draadje. Dikke pluim (y)

  • Leuk
Waarderingen: HoutNerveus en Jan71

Kor

Post veel
10 jun 2012
1.010
404
Bart @HoutNerveus heeft me laten weten dat hij voorlopig van een Haffner afziet, dus hierbij de link.
Is wel in Oostenrijk maar daar spreken ze tegenwoordig ook Engels ;)

't Is een Haffner FH 80, zo te zien in blakende conditie. Hij staat er al 3 weken op dus valt over de verzendkosten vast wel te onderhandelen. Bij vermelding van het typenummer blijken er nog genoeg messen beschikbaar, als je even doorzoekt ook nog wel tegen fatsoenlijke prijzen.
Zou leuk zijn als een eventuele koper ons op de hoogte houdt.

  • Leuk
Waarderingen: Jan71

Jan71

Actieve deelnemer
6 jan 2017
236
73
Oudenbosch
@ Kor : Het is precies dezelfde die ik heb . Die van mij is ook de FH80 . In de advertentie zie ik alleen staan : Selbstabholung , dus dat wordt eventueel een ritje Oostenrijk . :eek: Maar er valt voor een eventuele belangstellende misschien nog over een verzending te onderhandelen . Vorig jaar (najaar) zag ik er trouwens nog een voor € 90 op mpl staan. Ik heb voor die van mij €80 betaald , incl. verzendkosten .

P.S.
Ik heb hem vanmiddag nog gebruikt om wat pallet plankjes te vlakken en hoe noemen ze dat ook al weer : bekant rechten ? Zijkanten haaks schaven i.i.g.
Ik wil hem voorlopig nog niet kwijt . :LOL:

Laatst bewerkt:
  • Leuk
Waarderingen: Kor

kootje007

Actieve deelnemer
9 feb 2015
94
3
Zwolle
Prachtige machine, bouw en verslag! ik was er ooit zelf ook aan begonnen, werkte al goed maar uiteindelijk een Inca VVD gekocht, nadeel is wel het steeds ombouwen tussen vlakken en op dikte maken.

  • Leuk
Waarderingen: Jan71
