Uitdaging - Kilhoek binnenzijde uitrachelen

[Bijtel]

Hoe groot de hoek is, is zoals anderen al aangeven inderdaad niet van belang, want die hoeft niet gezaagd te worden. Ruwbouwtimmerwerk is wat anders dan wat we hier meestal op het forum doen.

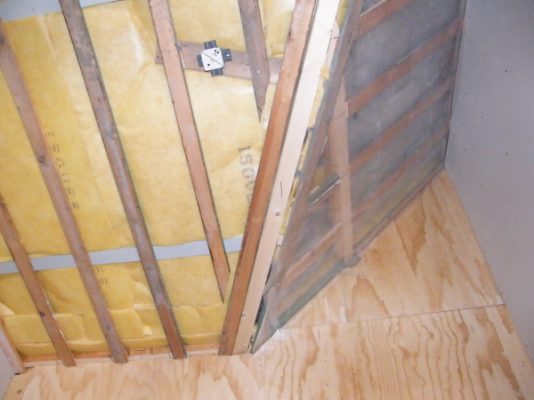

Dit is nu niet goed gemaakt. Op de hoek moet een rachel zitten. Anders heb je een groot risico dat de naad open scheurt. Gaas gaat dat niet voorkomen. Hieronder een voorbeeld van hoe je dat kan doen. Bij mij doet de gording ook mee als rachel.

Ik zie rechts op de foto een PVC-buis lopen. Als dat de rioolontspanning is, geef ik het advies deze te isoleren, liefst met dampdichte isolatie. Zo'n buis is namelijk een forse koudebrug, en gaat daardoor condenseren als die niet geisoleerd is.
Denk verder aan een goede luchtdichting. Dat wordt vaak onderschat.



[chevy66]

Kijk, zo wil je dat het er uit ziet.



[Joost79]

Zeg nooit nooit, uitdagingen blijven komen als je zo’n kromme boerderij aan het verbouwen bent, succes

We hebben maar een kil in het dak, dus pretty sure

Maar je hebt gelijk!



[Joost79]

Zo wil ik inderdaad ook dat het er uit ziet, ik heb een zweihaak en toch..

De foto die Bijtel post laat, als ik mij niet vergis, een plafond zien, met dus 1 horozontaal vlak en 1 hoek. Hier heb ik er 2 met dus een samengestelde hoek, ondanks dat ik de principes echt wel begrijp en een groot voorstander ben van in het werk meten (mbv de storystick). Krijg ik die samengestelde hoek niet gezaagd op een dusdanige wijze dat de staander steunt en in beide vlakken vlak is. Dus zouden het er 2 moeten worden, maar daar is (imho) te weinig ruimte voor en zit ik bovendien met een extra samengestelde hoek (daar waar de linker/rechter staander elkaar raken) wat het nog gecompliceerder maakt.

Ik maak me niet vaak schuldig aan broddelwerk (heb er een bloedhekel aan), maar vrees dat ik er nu niet aan ontkom, want dit slopen en er nog weer een aantal uur aan besteden, tja, laten we zeggen dat ik daar niet om zit te springen

@Bijtel Ja, die pijp is inderdaad voor de ontluchting en die wordt uiteraard nog geïsoleerd . Qua luchtdichtheid zit het wel snor, zegt mijn warmtebeeld camera althans.

Ik zal nog eens even gaan broeden over een een betere oplossing voor de kil..



[Boktor026]

Hallo Woodworkers!

Lange tijd niets gepost of gekeken, want we zijn onze woonboederij aan het verbouwen. Een flinke klus, eerst helemaal terug gegaan naar casco en we gaan nu weer opbouwen. En aangezien het een boederij uit 1930 betreft, is dus niets recht, of beter alles is scheef. Van de dakspanten tot aan de gemetselde muren. Na eerst het dak van het voorhuis voorzien te hebben van 14 cm isolatie en de wanden/dak voorzien te hebben van regels en gips, volgt nu de grootste uitdaging; het uitrachelen van de kilhoek in de toekomstige badkamer. Het makkelijke gedeelte zit inmiddels, maar nu is de samengestelde hoek (compound mitre) dan toch aan de beurt.

Ik heb er al aardig over zitten prakkiseren maar ik kom er niet uit, ook niet in combinatie met een site als Compound Miter Saw Calculator om de juiste hoeken te bepalen.
Ik heb wel een idee hoe ik het aan zou willen pakken, maar ik kom er niet goed uit. Dus wat is nu wijsheid? Hoe pak ik dit het beste aan/waar begin ik?

Bijgevoegd een foto van de kilhoek, ik hoop dat jullie mij een zetje in de goede richting kunnen geven! De schuine balk (groene pijl) die er op de foto zit, was even tijdelijk voor de uitlijning.

Je kunt de hoek met wat restmateriaal in het werk monteren en dan met een zwijhaak de hoek meten. Dat werkt altijd.



[Emilio]

BEn ik nou gek of stast de oplossing hier al gewoon helder uitgelegd?
Hoeken bepalen met resthout, binnenmaat meten en dan de hoeken overnemen vanaf je resthout. Zagen, schroeven, klaar.
Dan heb je simpelweg een doorgaande ondersteuning op het meest kwetsbare punt; de hoek en ben je ook zo klaar.
Als daar iets niet duidelijk in is, geef ff aan wat, want volgens mij maak je het nodeloos ingewikkeld....



[Bijtel]

Je hoeft helemaal geen hoeken te meten. De rachels op de hoek van de kilkeper zijn gewoon haaks.

Op mijn foto staat uiteraard een kilkeper, want daar gaat deze vraag over. Aan beide kanten een rechte rachel. Welke hoek die met elkaar maken is niet relevant. Niet ingewikkelder maken dan nodig



[Joost79]

Nou, ik ben even een nachtje in de foetus houding in mn nest gaan liggen en heb vervolgens mijn bouwwerk er maar weer afgehaald. En met vereende krachten samen met m'n vrouw de kilkeeper weer opgebouwd, uiteraard volgens jullie instructies. En het kostte wat tijd, maar het is gelukt! Scheelt een hoop frustraties bij ons allemaal

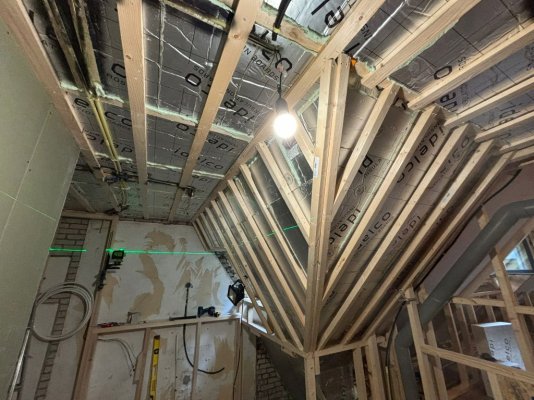

Onderstaand het resultaat!



[chevy66]

Kijk , dat is dus mooi geworden. Je hebt wat nieuws geleerd, wat vermoedelijk vooral een manier van denken is. Zeker bij oude gebouwen moet je gewoon in het werk meten. Doordat die gebouwen nooit overal constante maten hebben, moet je gewoon op het oog beslissen of het wat lijkt. Dat is ook de reden dat ik eigenlijk alleen aan oude panden werk. Ik vindt die uitdaging leuk.



[Joost79]

Voor m’n gevoel heb ik vooral geleerd dat je sommige klussen met z’n 2 moet doen..

Maar dank voor het compliment!

Overigens snap ik de uitdaging volledig! Ben dan ook elke dag weer blij met m’n laserline, waterpas en m’n koffer met millimax uitvulplaatjes Het lijkt soms wel of ze er bewust een sport van gemaakt hebben om zelfs de gemetselde muren zowel verticaal als horizontaal in een bocht te bouwen…



[chevy66]

Ik gebruik meestal reststukken multiplex en een scherpe beitel voor het maken van vulplaatjes. Altijd de goede maat, ook als ze wat taps toe moeten lopen.



[thomasz]

Dat is verdraaid netjes geworden zo. Mooi werk!



[Bijtel]

Keurig!

Vergeet de dampremmende folie trouwens niet. Een alu laag op isolatie lijkt al voldoende, maar dan moet je alle naden (onderling en rondom) afplakken met alu tape om het dampremmend te krijgen.



[Joost79]

Keurig!

Vergeet de dampremmende folie trouwens niet. Een alu laag op isolatie lijkt al voldoende, maar dan moet je alle naden (onderling en rondom) afplakken met alu tape om het dampremmend te krijgen.

Dank.

Daar variëren de meningen over, vrees ik. De isolatiespecialisten zeggen dat dat icm pur niet hoeft. Alle naden zijn afgepurd, ook tussen de platen. Dus zeg het maar



[Bijtel]

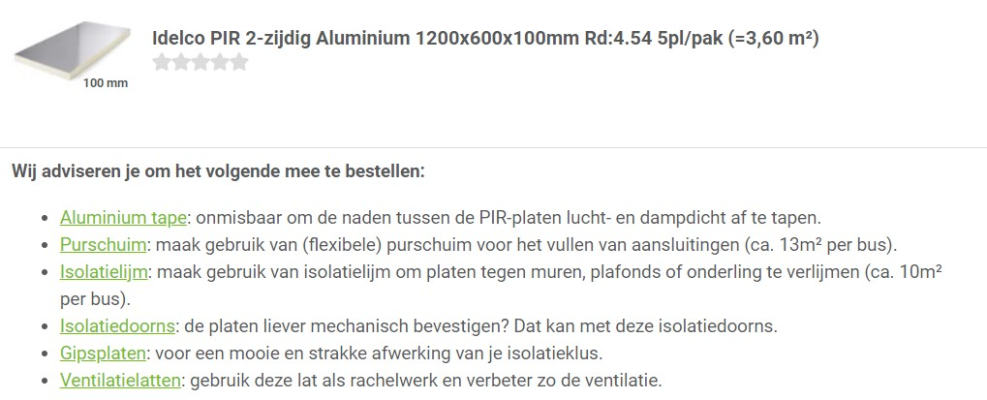

Helaas heeft de fabrikant geen verwerkingsvoorschriften op z'n site staan. Beetje jammer. Een verkoper zegt in ieder geval dit:



[elzenmaa]

Dus zeg het maar

In je openingspost zeg je dat dit een badkamer wordt. Ik zou het hier wel doen, je hebt er al veel werk en tijd inzitten, aanbrengen folie is dan een relatief eenvoudige en kleine klus.
Neem ook maar aan dat je hier afzuiging maakt aangestuurd door een vochtsensor, dat helpt ook natuurlijk.



[Joost79]

In je openingspost zeg je dat dit een badkamer wordt. Ik zou het hier wel doen, je hebt er al veel werk en tijd inzitten, aanbrengen folie is dan een relatief eenvoudige en kleine klus.
Neem ook maar aan dat je hier afzuiging maakt aangestuurd door een vochtsensor, dat helpt ook natuurlijk.

Dit is de gasten badkamer en er komt inderdaad een itho daalderop fzuiging box icm een vochtsensor. De dampdichte folie ga ik eens over nadenken.

@Bijtel ja ik weet het, wat ik al zei, tegen mij zei de een A en de ander B. Dus tja, zal de warmtebeeld camera nog wel eens lenen en kijken wat die zegt (als het weer wat kouder is).



[ZotVanHout]

De dampdichte folie ga ik eens over nadenken.

nadenken zou ik ni doen
doen !
