Verbindingen
Ik probeer zoveel mogelijk authentieke Nederlandse verbindingen te gebruiken. Op de todo lijst staan nog een bezoek aan het openluchtmuseum en de Rijksdienst voor het Cultureel Erfgoed,
http://www.cultureelerfgoed.nl/. Het laatste herbergt het foto- en tekeningenarchief van Stichting Historisch Boerderij Onderzoek. Zoekacties in dit archief geven al interessante links zoals: Historische houtconstructies in Nederland door G. Berends. Zoekend naar dit boek kom je op de AgriWiki http://www.agriwiki.nl/wiki/Het_boek_''Historische_houtconstructies_in_Nederland''waar behoorlijk wat te vinden is. Helaas nog niet echt compleet.
Een andere link die ik gevonden heb is uit Duitsland: http://www.modellbau-quedlinburg.de/mbq/cms/front_content.php?idcat=130 waar veel authentieke houtverbindingen worden getoond.
Voor de vloerconstructie worden 3 soorten verbindingen gebruikt.

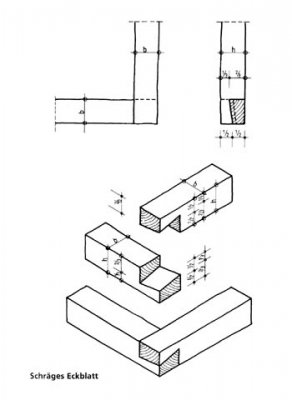

schräges eckblatt, geen idee wat de officiële Nederlandse naam is maar wel op deze site al een keer beschreven, zoiets als schuin aflopende hoekverbinding.

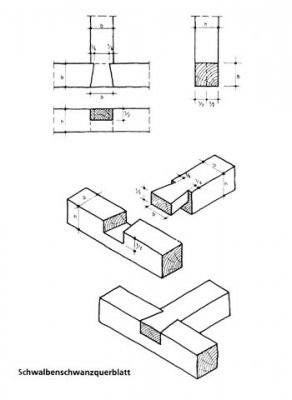

Halfhoutse zwaluwstaartoplegging

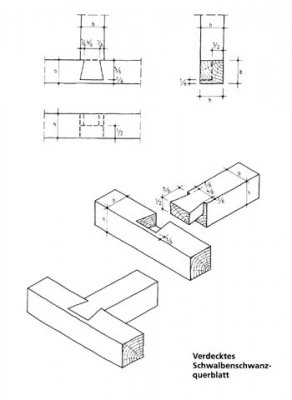

Verzonken oplegging met zwaluwstaart

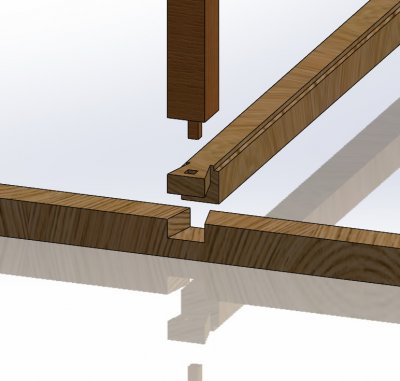

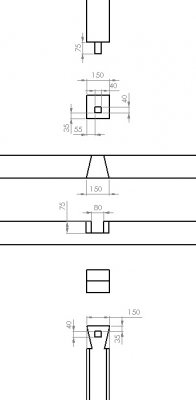

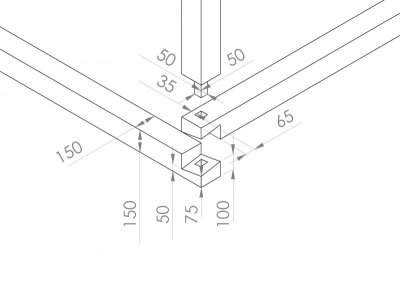

Van al deze verbindingen een plaatje van bovengenoemde site. Wel met maatvoering echter voor mij nog onduidelijk waar de toogpennen te plaatsen. Bijgevoegd ook de tekeningen die ik zelf heb vervaardigd.

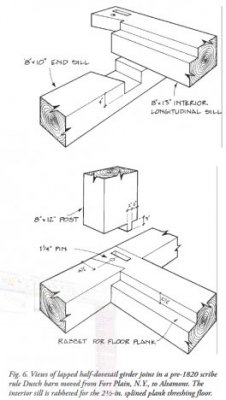

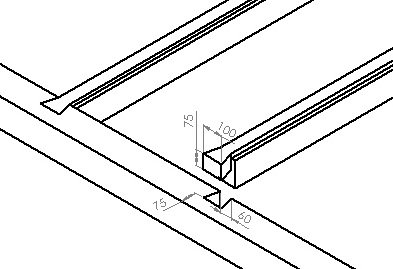

Naast de verbindingen komt het idee van de vlonders in een sponning uit het Amerikaanse boek, eerder vermeld in deze thread. De sponning werd gebruikt ter ondersteuning van de dorsvloer, zie plaatje.
