Ik heb hieronder de link naar een Sketch-up file van de tafel voor de kolomboormachine van René.
https://www.dropbox.com/s/1omkz40zhcww987/tafelkolomboor_versie02_28juli2016.skp?dl=0
(de file is te groot om hier rechtstreeks te plaatsen; ik hoop dat ik het goed deed)
Bovendien geef ik hier een aantal stills met toelichting.
Met het doel advies en suggesties van jullie te krijgen.

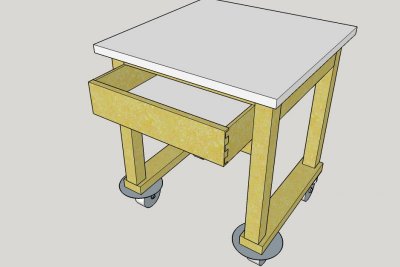

De samengestelde tafel:
1. Het ontbreken van de onderste voor- en achter-dwarsliggers is een gevolg van René's wens er gemakkelijk een stofzuiger onder te kunnen rollen.
2. Hoogte incl wielen is ongeveer 75 cm en het blad is 70 keer 70 cm.

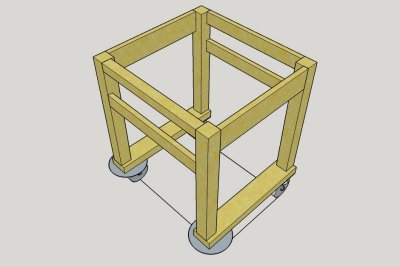

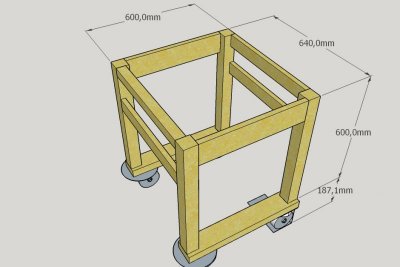

Het frame
de staander zijn 58x58 mm
de onderste liggers zijn 94 breed keer 43 mm hoog
de bovenst liggers links en rechts zijn 22x100 mm
de bovenste liggers achter zijn 22 keer 60 mm
de bovenste ligger voor is 40 hoog keer 43 mm breed
Die bovenste ligger voor is wat dun maar daarom wat breder. Is onlogisch maar gedaan om voldoende hoogte voor de lade te houden.

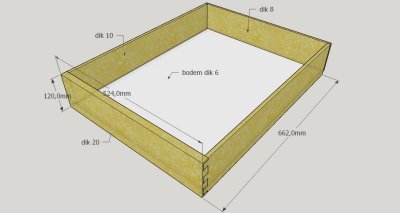

De lade
Zelf vind ik de bodem wat dun (6 mm)voor een lade van deze grootte. Verder is de zwaluwstaart een overbodige uitdaging maar leuk
Brand los
met vr. groeten
klaas0639
