Stofafzuiging Hammer K3

jabjab

Actieve deelnemer
10 mei 2011
189
50
Leeuwarden
We zijn verhuisd en ik ben druk bezig mijn nieuwe werkplaats in te richten. Ik heb een Hammer K3 Winner besteld en hoewel deze pas in de loop van april verwacht wordt ben ik wel al aan het nadenken over de afzuiging van de Hammer. Hij krijgt een "eigen" HBM 200 stofafzuiging, Deze staat op ca. 4 meter afstand en ik zal deze zoveel mogelijk met vaste buis overbruggen.

mijn vraagstuk zit hem in het laatste stuk voor de machine én de kap boven het zaagblad. Hoe hebben hebben jullie dit aangesloten (en met name ook wat voor materiaal/merk/soort). Er zal een soort Y-stuk moeten komen met de 100mm aansluiting naar de onderzijde en 50mm naar de kap boven de machine. Hebben jullie tips over de te gebruiken middelen?

en gebruiken jullie de kap die standard bij de Hammer geleverd wordt of hebben jullie een upgrade gedaan? is dit aan te raden? Ik ben slechts een amateur (met straks een hele luxe zaagtafel) en de machine zal dus echt niet woest intensief gebruikt gaan worden.

ben benieuwd of jullie tips, tricks, do's of dont''s hebben voor me


Groeten,
Jan


Fluo

Actieve deelnemer
18 nov 2014
511
151
Koekelare
Interessante vragen, mijn K3 is ook besteld, dus ben wel benieuwd naar de antwoorden.

Voor de afzuiging plan ik wel te werken zoals met mijn huidige zaagmachine en dat is afzuiging aan de machine via de HBM en afzuiging aan de kap via mijn stofzuiger. Beide slangen hangen centraal in mijn werkplaats en kan ik zo makkelijk aansluiten.


utbartje

Nieuw lid
14 okt 2015
20
13
Ik heb ook een K3 Winner en heb de buizen met afvoerbuis gemaakt. In het zakstuk bij de zaag zit inderdaad een Y stuk waarop de aftakking 50mm is. Werkt op zicht prima. Een zwevende kap erboven was nog mooier geweest maar dat zit er helaas niet in.


SimondelaCourt

Actieve deelnemer
19 jul 2016
187
15
Kolhorn
Ik heb geen Hammer, maar een SCM ST1, maar die heeft ook zo'n kap boven, en een poort achter. Ik heb een split gemaakt, op de buis die boven de zaag langs komt, hier hangt een flex buis aan die naar de bovenkant gaat (met aparte afsluiter) en deze loopt achter langs.

Het effect er van is best aardig, de Hammer kap is doorzichtig, wel erg prettig. Ik heb wels gekeken naar zo'n losse arm die je er boven kan hangen en weg kan zwenken, maar die zijn enorm duur en na het aanschaffen van de machine had ik wel even genoeg geld in het gat gestort. Dit werkt voor mij meer dan afdoende, en vrij veel van het stof komt zo in de bak van mijn cycloon terecht.

De afzuiger die ik er voor gebruik is een verbouwde Holzmann 2480 (enkel de afzuiger er van) via een cycloon, die op een zelfgebouwde filterbox uit. Werkt meer dan voldoende en geeft een behoorlijke bak aan zuig kracht.


jabjab

Actieve deelnemer
10 mei 2011
189
50
Leeuwarden

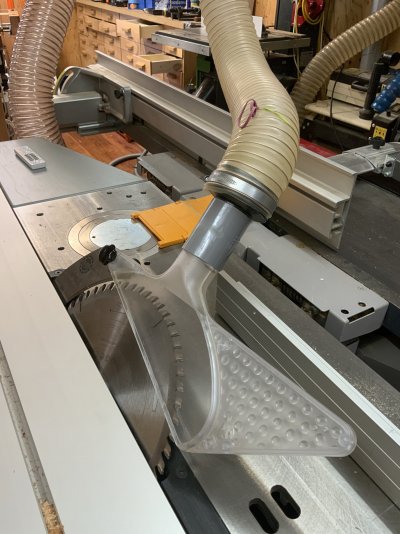

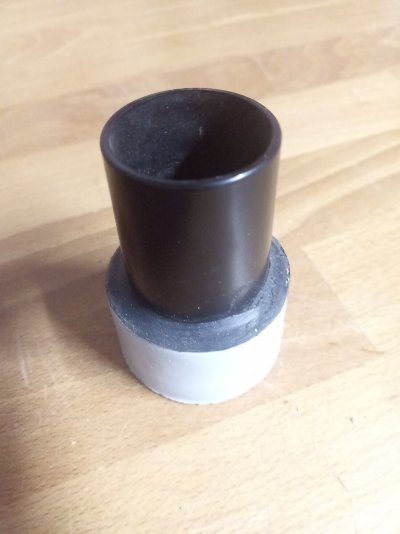

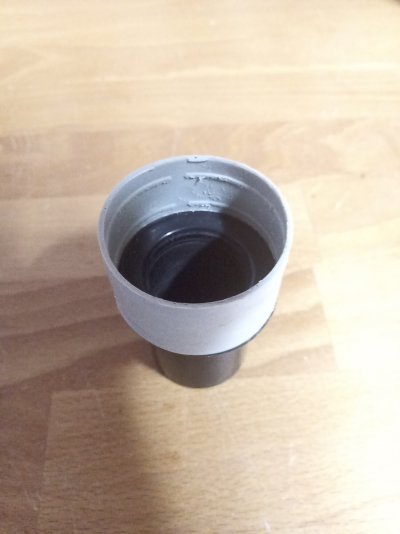

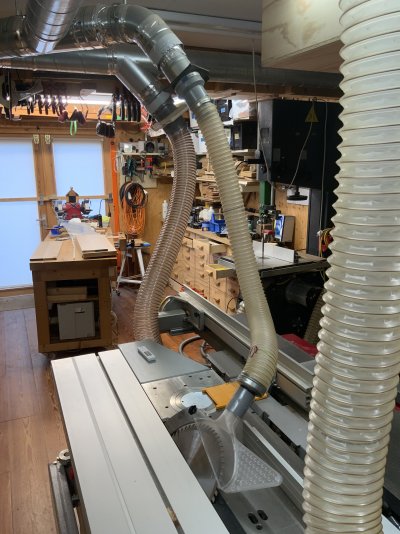

Ik heb een 80mm slang tot vlak voor de kap boven de zaag lopen. Met wat knutselwerk verjongd naar 50mm. Op dezelfde manier geknutseld om de verjonging van de 125mm leiding naar 80mm te realiseren. E.e.a. zit op mijn afzuigsysteem met cycloon.

Fons

Dank voor de foto's! dat zegt altijd meer dan woorden.

Is er een speciale reden dat je pas vlak voor de kap bent verjongd naar 50mm? Je hebt nu een dikkere slang boven je kap. Ik kan me voortellen dat hoe dunner hoe prettiger (in aanzien en in de weg zitten zeg maar). Maar welllicht is er een goede reden voor :)

Ik zie dat jij spiralietbuis gebruikt hebt. heeft dat nog voor- of nadelen t.o.v. PVC?


hdv

Actieve deelnemer
24 nov 2019
167
93
Ik ben de gelukkige bezitter van een C3-31, maar de overhead blade guard die daarbij zit is volgens mij exact hetzelfde. Net als de personen hierboven heb ik ook een split gemaakt. Op zich gaat dat heel eenvoudig met standaardonderdelen voor afzuigslangen (o.a. verkrijgbaar bij GereedschapPro). Het enige puzzelstukje was de aansluiting op de "afzuigkap" die op het spouwmes zit. Het kost de eerste keer heel wat moeite om de lichtgrijze dop daarvan los te maken. Geen geweld gebruiken, want anders gaat het harde plastic kapot, maar je hebt wel veel kracht nodig. Ik heb gemerkt dat vooraf het heteluchtpistool erop zetten goed werkt (niet te heet maken!). Daarna is de uitdaging om iets te vinden dat goed klemvast past op de kap. Ik kon niets vinden dat zowel op de kap als op de slang die ik gebruik past, dus heb ik maar wat gefabriekt. Dat zwarte deel had een flens die ik op een klein randje na eraf heb gehaald. In het lichtgrijze deel heb ik een gat gemaakt waar het zwarte deel doorheen paste. Daarna de boel gelijmd. Ik had natuurlijk de grijze dop die op de kap hoort kunnen gebruiken, maar die wilde ik bewaren voor als ik geen slang aansluit. Dit werkt best goed. Er ontsnapt nog wel zaagstof (afhankelijk van het type snede dat ik maak meer of minder).

Maar er zit wel een addertje onder het gras. Ik werk namelijk graag met een anti-splinter plaat rond het zaagblad. Hierdoor wordt de afzuiging van onderaf heel sterk beperkt in haar effectiviteit. Dan is het dus extra belangrijk dat de afzuiging van boven goed functioneert.

Kleine tip (mogelijk overbodig, want ik weet niet of je aan dit type zaagtafel bent gewend): formaatzaagtafels (die met een roltafel dus) zijn echt andere machines dan de zaagtafels die ze in Angelsaksische landen gewend zijn en die je meestal op Youtube e.d. tegenkomt. Probeer jezelf daarom vanaf het begin de bij die machines horende werkwijzen aan te leren. Dat maakt de boel echt veiliger voor je en het werkt ook gewoon prettiger. De parallelgeleider speelt een veeeeeeel minder grote rol op dit soort machines, dan op zaagtafels zonder roltafel. Samenvatting: probeer zoveel mogelijk links van het blad te werken. Als ik me niet vergis heb ik ooit op dit forum een post geplaatst hoe je zelf goede parallelaanslagen voor op de roltafel kunt maken. Ik kan de URL even niet zo snel vinden, maar hier heb je een linkje naar een gelijksoortige post van me op het forum van de Festool Owners Group. Verder kan ik je het boek van Guido Hen sterk aanraden (ISBN 978-7486-0245-3). Hopelijk heb je daar wat aan.


Bijlagen

  • 20210113@113122.jpg
    301,9 KB · Weergaven: 4
  • 20210113@113225.jpg
    315,2 KB · Weergaven: 4
  • Leuk
Waarderingen: jabjab

SimondelaCourt

Actieve deelnemer
19 jul 2016
187
15
Kolhorn
Dank voor de foto's! dat zegt altijd meer dan woorden.

Is er een speciale reden dat je pas vlak voor de kap bent verjongd naar 50mm? Je hebt nu een dikkere slang boven je kap. Ik kan me voortellen dat hoe dunner hoe prettiger (in aanzien en in de weg zitten zeg maar). Maar welllicht is er een goede reden voor :)

Ik zie dat jij spiralietbuis gebruikt hebt. heeft dat nog voor- of nadelen t.o.v. PVC?
Spirobuis zal zich niet statisch laden, zoals PVC, maar verder maakt het niet uit. In een commerciele setup zou ik geen PVC gebruiken, maar in een thuissituatie is de kans op explosie zo klein dat het eigenlijk onmogelijk is. Spirobuis is wel weer gemakkelijk in verschillende passende maten voor de machines te krijgen dan PVC.

  • Leuk
Waarderingen: Athanor

hdv

Actieve deelnemer
24 nov 2019
167
93
Hoe langer je de maximale diameter van de slang of buis kunt behouden, hoe effectiever de afzuiging.

  • Leuk
Waarderingen: Athanor

hdv

Actieve deelnemer
24 nov 2019
167
93
Nog een tip voor veilig en effectief werken met een formaatzaagtafel: maak een Fritz und Franz hulpstuk. Als je met Google zoekt op die term kom je heel veel voorbeelden tegen. In HolzIdee nummer 13 (gratis te downloaden vanaf de website van Festool) staat een uitgebreide beschrijving, inclusief bouwtekening. Het is echt een aanrader om zo'n ding te bouwen. Kost je maximaal een uurtje en je gaat er jaren superveel plezier van hebben.

  • Leuk
Waarderingen: Fluo en jabjab

jabjab

Actieve deelnemer
10 mei 2011
189
50
Leeuwarden
Ik ben de gelukkige bezitter van een C3-31, maar de overhead blade guard die daarbij zit is volgens mij exact hetzelfde. Net als de personen hierboven heb ik ook een split gemaakt. Op zich gaat dat heel eenvoudig met standaardonderdelen voor afzuigslangen (o.a. verkrijgbaar bij GereedschapPro). Het enige puzzelstukje was de aansluiting op de "afzuigkap" die op het spouwmes zit. Het kost de eerste keer heel wat moeite om de lichtgrijze dop daarvan los te maken. Geen geweld gebruiken, want anders gaat het harde plastic kapot, maar je hebt wel veel kracht nodig. Ik heb gemerkt dat vooraf het heteluchtpistool erop zetten goed werkt (niet te heet maken!). Daarna is de uitdaging om iets te vinden dat goed klemvast past op de kap. Ik kon niets vinden dat zowel op de kap als op de slang die ik gebruik past, dus heb ik maar wat gefabriekt. Dat zwarte deel had een flens die ik op een klein randje na eraf heb gehaald. In het lichtgrijze deel heb ik een gat gemaakt waar het zwarte deel doorheen paste. Daarna de boel gelijmd. Ik had natuurlijk de grijze dop die op de kap hoort kunnen gebruiken, maar die wilde ik bewaren voor als ik geen slang aansluit. Dit werkt best goed. Er ontsnapt nog wel zaagstof (afhankelijk van het type snede dat ik maak meer of minder).

Maar er zit wel een addertje onder het gras. Ik werk namelijk graag met een anti-splinter plaat rond het zaagblad. Hierdoor wordt de afzuiging van onderaf heel sterk beperkt in haar effectiviteit. Dan is het dus extra belangrijk dat de afzuiging van boven goed functioneert.

Kleine tip (mogelijk overbodig, want ik weet niet of je aan dit type zaagtafel bent gewend): formaatzaagtafels (die met een roltafel dus) zijn echt andere machines dan de zaagtafels die ze in Angelsaksische landen gewend zijn en die je meestal op Youtube e.d. tegenkomt. Probeer jezelf daarom vanaf het begin de bij die machines horende werkwijzen aan te leren. Dat maakt de boel echt veiliger voor je en het werkt ook gewoon prettiger. De parallelgeleider speelt een veeeeeeel minder grote rol op dit soort machines, dan op zaagtafels zonder roltafel. Samenvatting: probeer zoveel mogelijk links van het blad te werken. Als ik me niet vergis heb ik ooit op dit forum een post geplaatst hoe je zelf goede parallelaanslagen voor op de roltafel kunt maken. Ik kan de URL even niet zo snel vinden, maar hier heb je een linkje naar een gelijksoortige post van me op het forum van de Festool Owners Group. Verder kan ik je het boek van Guido Hen sterk aanraden (ISBN 978-7486-0245-3). Hopelijk heb je daar wat aan.
Dank voor de uitgebreide reactie! Ik werk nu met een DeWalt 745 dus er gaat straks een andere wereld voor me open. tips en trucks zijn altijd welkom!

Ik ben benieuwd naar het boek waar je naar verwijst maar ik kom met het ISBN nummer niet verder.


SimondelaCourt

Actieve deelnemer
19 jul 2016
187
15
Kolhorn
  • Leuk
Waarderingen: utbartje, jabjab en hdv

hdv

Actieve deelnemer
24 nov 2019
167
93
Bedankt @SimondelaCourt , dat is inderdaad precies het boek dat ik bedoelde. Als je op de site van HolzWerken kijkt, dan vind het het boek daar ook. Hij heeft inmiddels een hele serie van dit soort boeken geschreven, en die zijn helemaal niet verkeerd. Erg praktisch, met veel tip en handige hulpmiddelen om zelf te bouwen.


Athanor

Moderator
6 dec 2015
2.160
357
Leeuwarden
Dank voor de foto's! dat zegt altijd meer dan woorden.

Is er een speciale reden dat je pas vlak voor de kap bent verjongd naar 50mm? Je hebt nu een dikkere slang boven je kap. Ik kan me voortellen dat hoe dunner hoe prettiger (in aanzien en in de weg zitten zeg maar). Maar welllicht is er een goede reden voor :)

Ik zie dat jij spiralietbuis gebruikt hebt. heeft dat nog voor- of nadelen t.o.v. PVC?
Ik zie dat de hiervoor staande berichten mijn antwoord al hebben gegeven, grote opening tot kort voor afzuigpunt en flexibiliteit/prijs voor de Spiraliet oplossing!

Fons


hdv

Actieve deelnemer
24 nov 2019
167
93
Ja, klopt, alleen Duitstalig beschikbaar. Voor mij gelukkig geen probleem, want ik heb als kind een paar jaar daar mogen leven. Maar het boek is dusdanig praktisch en concreet van aard dat de taal waarschijnlijk sowieso geen grote drempel zal zijn. Mocht je ooit bij mij in de buurt komen, dan mag je het best eens inzien hoor.

  • Leuk
Waarderingen: Fluo

jabjab

Actieve deelnemer
10 mei 2011
189
50
Leeuwarden

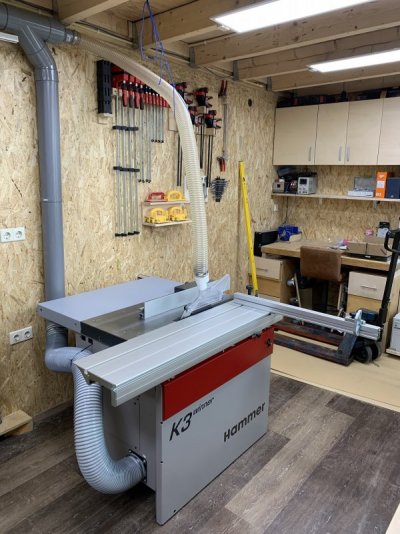

Hoera! Mijn Hammer is vrijdag geleverd. Hij staat op zijn plek (was nog wel een projectje😅) en draait als een zonnetje. Wat een verschil met de DW745. niet te vergelijken uiteraard maar ben er erg blij mee.

Ook de afzuiging kon ik direct goed aansluiten (mede door jullie tips, dank daarvoor!).

Ik heb nog wel een vraag voor de specialisten: als de machine stopt dan blijft hij nog een paar seconden "brommen". Wat doet de machine dan en wat is de reden? Of is dat puur voor de nalooptijd van de stofafzuiging?
